Amplificateur de fibres EDFA haute puissance 23dbm

Fonctionnaisï¼ <11
  • Polarisation - insensible
  • stabilité élevée et fiabilité
  • Pompe élevée - Efficacité
  • Bande passante large couvrant les bandes C et L (1525 - 1565 nm)
  • Figure faible (4 - 6 dB)
  • Perte d'insertion faible
  • Les détails du produit

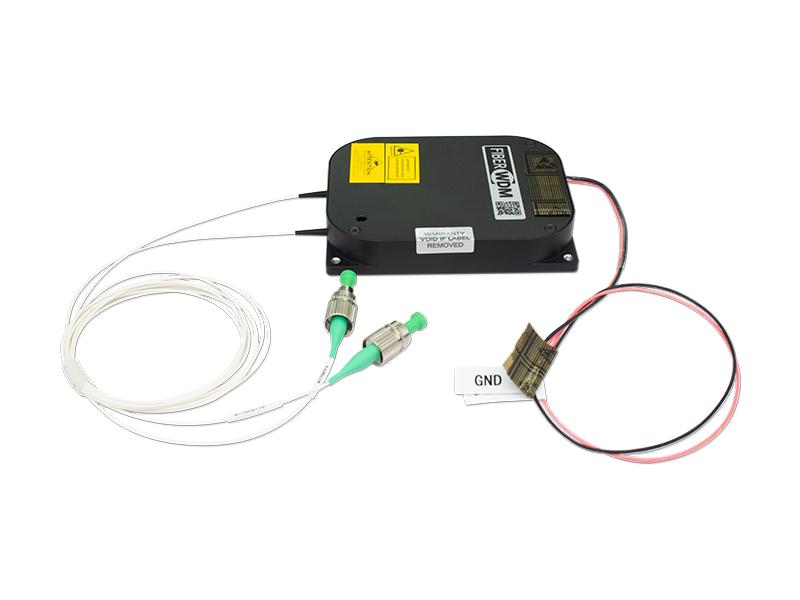

amplificateur de fibres EDFA haute puissance 23dbm

RD-EDFA-M3-C1-N-23DBM-09SM-1M-FC / APC

L'EDFA de FiberWDM est un amplificateur de fibres haute performance conçu pour les systèmes de communication optique. Il fonctionne à une plage de longueurs d'onde de 1527-1565 nm, offrant une puissance optique de sortie allant jusqu'à 23 dBm avec un chiffre de bruit de ≤5,5 dB et une perte de retour ≥45 dB, garantissant une amplification de signal efficace. Avec une plage de température de fonctionnement de -10 à + 60â, il convient à diverses conditions environnementales. Équipé d'une interface RS232 et de plusieurs fonctions d'alarme, il facilite la surveillance et la maintenance faciles, ce qui en fait un choix idéal pour la transmission à longue distance et les applications de largeur de bande élevée.

SPÉCIFICATIONS OPTIQUESï¼

<211 Paramètre

min

typ.

Max

unité

Longueur d'onde de fonctionnement

1527

1550.12

1565

nm

Entrée Power optique

-15 -5 5

DBM

puissance optique de sortie

13 23

23

DBM

Figure de bruit @ PIN = -5dbmï¼ moue = 23dbm

- - 5,5

DB

Gain de corrélation de polarisation

- -

0,5

db

Dispersion en mode polarisation

- -

0,5

ps

Perte de retour d'entrée

45 - -

db

Perte de retour de sortie

45 - -

db

Mode de fonctionnement

APC、 Acc

Environnement de travailï¼
Paramètre -10
min typ. Max Unité

Température de travail

+25

+60

Â

Température de stockage

-40 - +80

Â

Humidité relative

0 - 90

%

Spécifications électriquesï¼

Paramètre min typ. Max Unité

alimentation

+4,75

+5

+5.25

V

Consommation d'énergie - 8

W

Type de connexion ours

Communication: connecteur RS232 26 broches 2,0 mm. Affectation des broches comme ci-dessous.

<664 1 <665

broche

Désignation

Symbole

Niveau

Description <660

VCC_3.3V <688

p

-

Alimentation 3,3 V

2

VCC_3.3V

p

-

Alimentation 3,3 V

3

GND

p

-

Ground de puissance

4

GND

p

-

Ground Power

5

NC

F

-

non connecté

6

NC

F

-

non connecté

7

NC

F

-

non connecté

8

NC

F

-

non connecté

9

output_alarm

O

lvttl

Alarme d'alimentation de sortie

10

input_alarm

O

lvttl

Alarme d'alimentation d'entrée

11

Pumptem_alarm

O

lvttl

Alarme de température de la pompe

12

pompe_curmentalarm

O

lvttl

Alarme de courant de pompe

13

NC

F

-

non connecté

14

moduletem_alarm

O

lvttl

Température du module

Alarme

15

NC

F

-

non connecté

16

NC

F

-

non connecté

17

NC

F

-

non connecté

18

réinitialiser

i

-

Entrée de réinitialisation externe

19

GND

p

-

Ground Power

20

GND

p

-

Ground Power

21

RXD

I

RS232

Entrée de données série

22

TXD

O

RS232

Sortie de données série

23

GND

P

-

Ground Power

24

GND

p

-

Ground Power

25

VCC_3.3V

p

-

Alimentation 3,3 V

26

VCC_3.3V

p

-

Alimentation 3,3 V

note1: p: alimentation; I: entrée; O: sortie; F: surplomb.

note2: Le message d'alarme est disponible lorsque toutes les broches d'alarme de sortie sont faibles.

note3: L'entrée de réinitialisation externe est active bas.

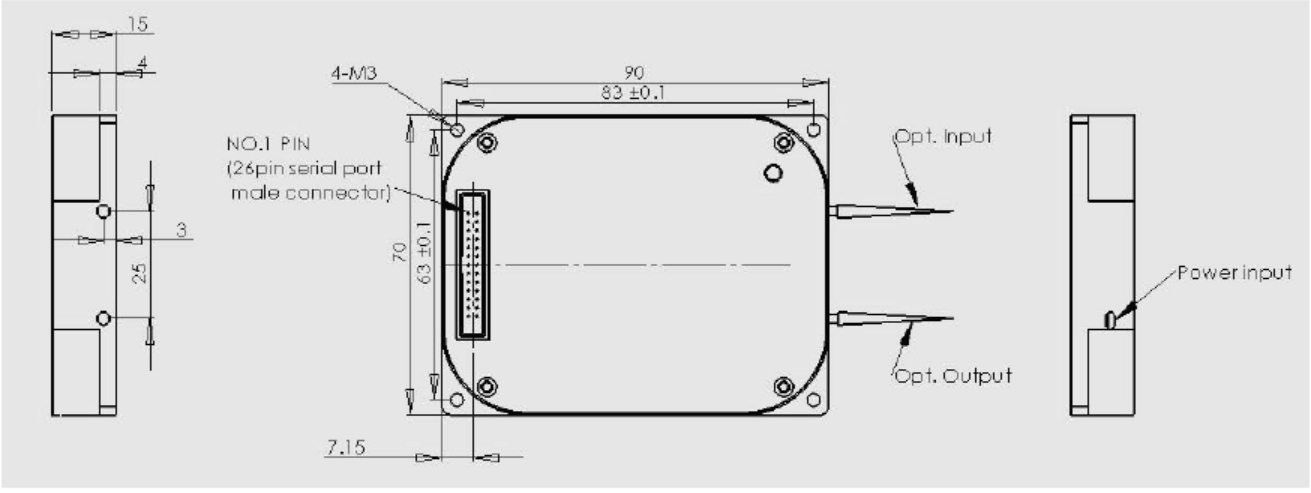

Structure mécanique:

EDFA Optical Amplifier

Pignidre:

Éléments

Spécifications

Couleur des fibres

blanc

Type de fibre

G657A 900 mm Tube

Longueur de la queue de cochon

1000 ± 10 mm

Type de connecteur

FC / APC
