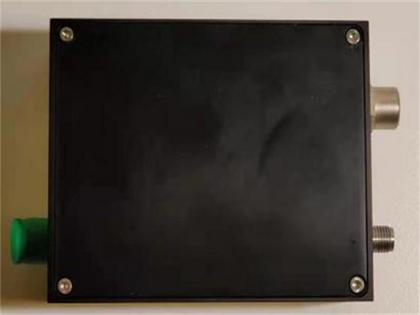

EDFA Module d'amplificateur optique
FiberWDM's Figure faible bruit EDFA Le module est largement utilisé dans la détection de fibre optique et Communications. Il se compose d'un 980 nm ou 1480 NM Pompe laser pour fournir de l'énergie et fonctionne dans AGC, ACC ou APC Mode.
Sur la base de la technologie de contrôle de la température fine à l'intérieur, il fournit d'excellentes caractéristiques de température, même dans un environnement de travail dur à la température de -20 ~ 60 ° C.
Il présente une puissance de sortie élevée, un grand gain et une gamme de gain variable > 20 dB. ça peut travailler sur C-bande et l-bande Réunion Cliens'Divers Besoins.
Il utilise DC + 5V / GND ou DC + 3.3V / GND En tant qu'installation, convivial RS232 Port série En tant qu'interface de communication pour une configuration interne facile, activant la surveillance des paramètres en temps réel, la gestion et le contrôle à distance de la ligne
fonctionnalités
| applications
|
Spécifications optiques
paramètre | unité | le minimum | valeur typique | maximum |
Gamme de longueurs d'onde de fonctionnement | nm | 1528 | 1550 | 1563 |
Puissance totale d'entrée | DBM | - | 0 | - |
puissance de sortie de saturation @ Pin = 0 DBM | DBM | - | - | 23 |
Bruit Figure @ Pin = 0 DBM | dB | - | 5.5 | - |
PDG | dB | - | - | 0.5 |
PMD | ps | - | - | 0.5 |
Entrée / isolement de sortie | dB | 40 | - | - |
Oui | ||||
Type de fibre (Simple Mode) | SMF 9 / 125um Na = 0,13 | |||
longueur de fibre | Personnalisable | |||
connecteurs | FC / APC, d'autres types sont facultatifs | |||
plage de température de fonctionnement | ℃ | -20 | - | +60 |
plage de température de stockage | ℃ | -40 | - | +85 |
humidité | % | 5 | - | 90 |
(1) TestResult à un seul température. (2) non condensation. | ||||
structure mécanique
type de structure | paramètre | spécification | unité | remarques |
module | dimension | 90x70x15 / 90x70x12 | mm | |
interface de puissance | DC + 5V / GND ou DC + 3.3V / GND | typique | ||
Pigtail de sortie | sm | |||
Interface de Communication | RS-232 | optionnel |
type de connecteur
Connecteur: 20 broches 2.0mm Connecteur LVTTL
épingler | Nom | p | niveau | |
1 | + 5V | p | ||
2 | + 5V | p | ||
3 | GND | p | ||
4 | GND | p | ||
5 | Entrée de port série | je | LVTTL | |
6 | Sortie du port série | o | LVTTL | |
7 | GND | p | ||
8 | GND | p | ||
9 | Matériel Arrêt Pompe, haut niveau efficace | je | LVTTL | |
dix | Réinitialiser, faible niveau efficace | je | LVTTL | |
11 | Alarme de température du module (haut niveau efficace) | o | LVTTL | |
12 | mode de protection des yeux (haut niveau efficace) | je | LVTTL | |
13 | Alarme de température de la pompe (haut niveau efficace) | o | LVTTL | |
14 | Alarme de courant de pompe (haut niveau efficace) | o | LVTTL | |
15 | Alarme d'entrée (haut niveau efficace) | o | LVTTL | |
16 | Alarme de sortie (haut niveau valide) | o | LVTTL | |
17 | GND | p | ||
18 | GND | p | ||
19 | + 5V | p | ||
20 | + 5V | p | ||
Note1: | P: Power; I: Entrée; O: Sortie; F: N. | |||
Note3: | L'entrée de réinitialisation externe est basse niveau valide. | |||
Vous voulez savoir sur ce produit?
Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.
EDFA Amplificateur optique 1U étagère
Émetteur-récepteur optique 1,25 G SFP CWDM 80 km

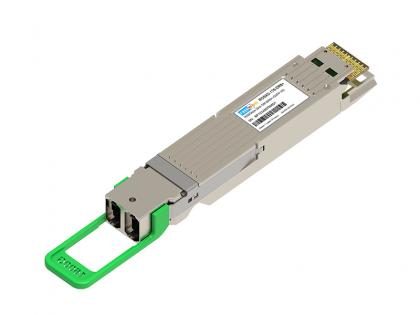

Émetteur-récepteur optique 400G QSFP-DD DR4 SM MPO12
