Le module émetteur-récepteur monomode de la série RQ-100GDO60-XXXX est conçu pour des transmissions 100GbE multi-canaux sur une distance allant jusqu'à 60 km via une fibre optique monomode standard G.652 (SMF). Le transceiver fonctionne à un débit de 100 Gbps sur la longueur d’onde nominale DWDM de 1295,56 nm à 1312,58 nm, telle que spécifiée par la CW-WDM MSA. Ce module peut convertir 4 canaux de données électriques à 25 Gbps (NRZ) en 1 canal de signal optique à 100 Gbps (PAM4), et peut également convertir 1 canal de signal optique à 100 Gbps (PAM4) en 4 canaux de données électriques à 25 Gbps (NRZ). L’interface électrique du module est conforme aux normes OIF CEI-28G-VSR et QSFP28 MSA. Il est conçu pour être déployé dans les équipements réseau DWDM des réseaux d’accès et des réseaux centraux métropolitains.

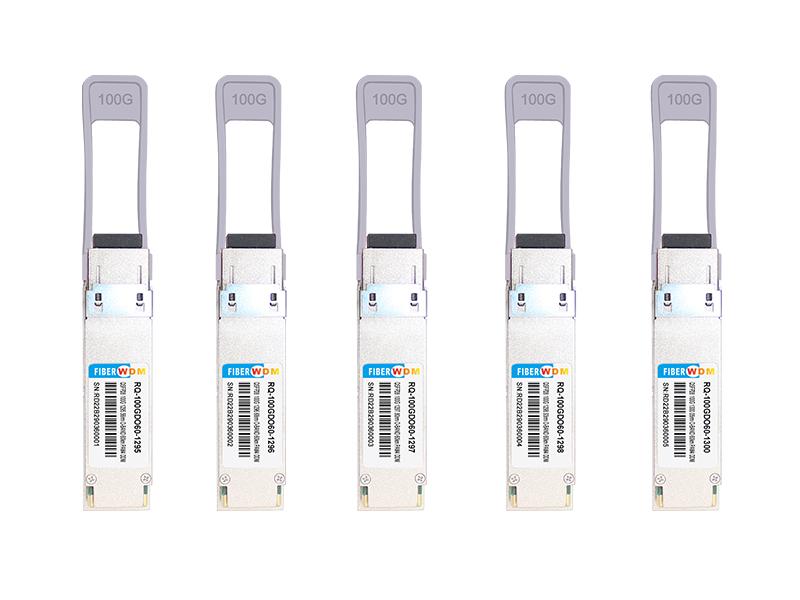

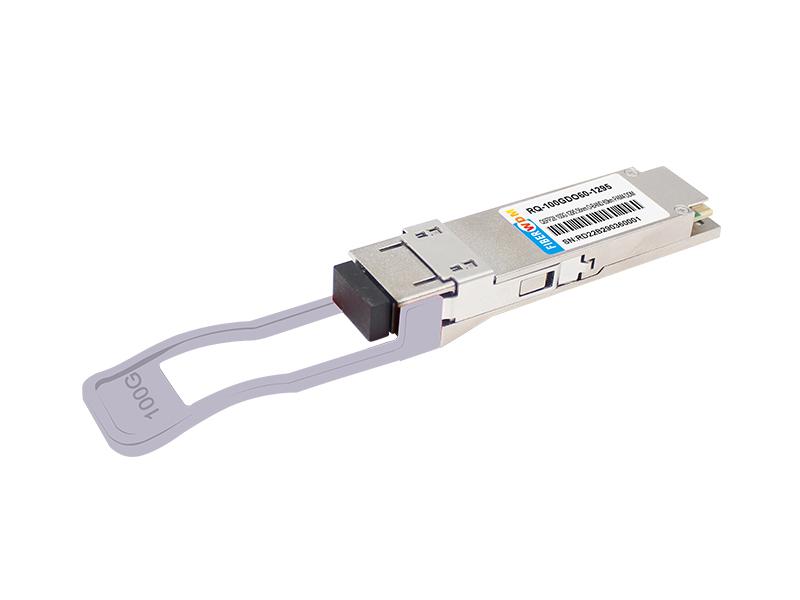

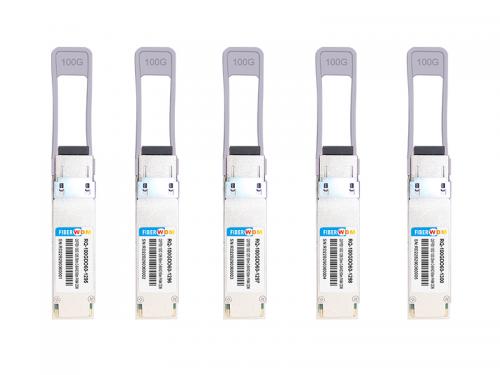

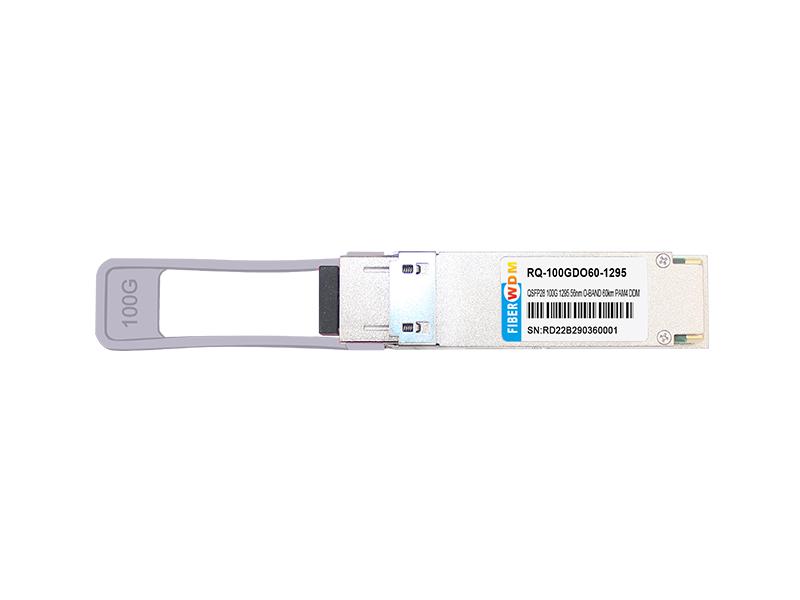

QSFP28 100G O-Band DWDM 60KMÉmetteur-récepteur SM LC
Informations de commande
| N° de pièce | Débit de données | Fibre | Distance*3 | Interface | Température |
| RQ-100GDO60-XXXX*2 | 100 Gbit/s | SMF | 60 KM | LC | 0~+70 °C |
*1 : Pour les dernières informations de certification, veuillez vérifier auprès de FIBERWDM.

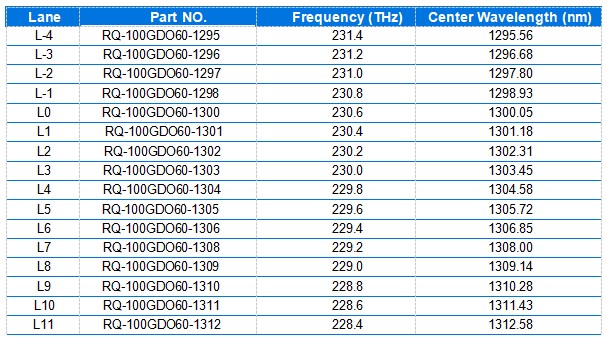

*2 : XXXX désigne la plage de longueurs d'onde DWDM O-Band telle que spécifiée par CW-WDM MSA, veuillez consulter le tableau suivant pour les informations détaillées sur les longueurs d'onde centrales.
*3 : Sur SMF G.652.
XXX-Channel fait référence au tableau suivant

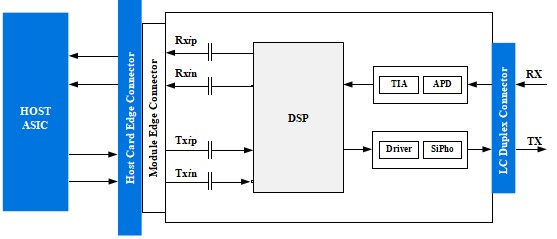

Figure 1 : Schéma fonctionnel de l'émetteur-récepteur
Un seul canal i ( i=1, 2, 3, 4) est présenté pour simplifier

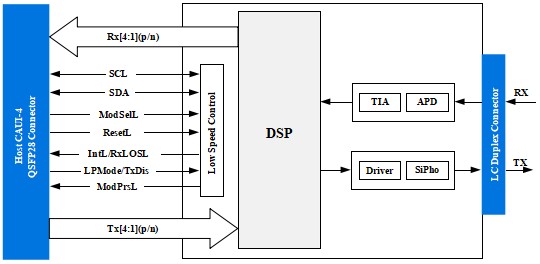

Figure 2 : Schéma de référence d'application
Comme indiqué dans la Figure 1, le chemin de l’émetteur du transcepteur contient une entrée électrique CAUI-4 4x25 Gbit/s, un multiplexeur électrique intégré, un pilote SiPho, un moniteur de diagnostic, un circuit de commande et de polarisation pour le modulateur MZ ainsi qu’une source laser monomode. Le multiplexeur électrique intégré convertit les données d’entrée électriques de 4 canaux à 25 Gbit/s (NRZ) en un signal optique de 1 canal à 100 Gbit/s (PAM4).
Comme indiqué dans la Figure 1, le chemin du récepteur du transcepteur contient un APD, un amplificateur transimpédance (TIA), un démultiplexeur intégré et un bloc de sortie électrique conforme à CAUI-4 4x25 Gbit/s. Le démultiplexeur intégré convertit un signal optique de 1 canal à 100 Gbit/s (PAM4) en données de sortie électriques de 4 canaux à 25 Gbit/s (NRZ).
L’interface entre le module QSFP28 et l’ASIC hôte est illustrée dans la Figure 2. Les lignes de signal haute vitesse sont couplées en courant alternatif en interne et les entrées électriques sont terminées en interne à 100 Ohms différentiel. Tous les canaux électriques d’émission et de réception sont conformes à la spécification CAUI-4 selon IEEE 802.3cd.
Le module dispose des signaux basse vitesse suivants pour la commande et l’état : ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. En outre, il existe une interface série à deux fils conforme aux normes industrielles, adaptée au LVTTL 3,3 V. La définition de l’interface de signal de commande et les registres de la mémoire de l’interface série sont définis plus en détail dans la section Interface de commande et plan mémoire.
L’exposition à des surtensions de courant et à des événements de surtension peut causer des dommages immédiats au module transcepteur. Respectez les précautions relatives au fonctionnement normal des équipements sensibles aux décharges électrostatiques, et veillez également à limiter l’exposition aux conditions définies dans les valeurs nominales maximales absolues.
Les connecteurs optiques seront exposés tant que le bouchon de port n’est pas inséré, il faut donc toujours veiller à leur protection. Chaque module est équipé d’un bouchon de protection de port pour protéger les ports optiques. Le bouchon de protection doit toujours être en place lorsque la fibre optique n’est pas insérée. Avant d’insérer la fibre optique, il est recommandé de nettoyer l’extrémité du connecteur de fibre optique afin d’éviter la contamination du port optique du module due à un connecteur sale. En cas de contamination, utilisez les méthodes standard de nettoyage des ports LC.
Le dépassement du tableau des valeurs nominales maximales absolues peut causer des dommages permanents au dispositif. Il s’agit uniquement d’une valeur nominale mise en évidence et cela ne concerne pas le fonctionnement fonctionnel du dispositif dépassant les spécifications de cette spécification technique dans ces conditions ou d’autres. Un fonctionnement à long terme dans les conditions des valeurs nominales maximales absolues affectera la fiabilité du dispositif.
Pour les fonctionnements au-delà des conditions de fonctionnement recommandées, les caractéristiques optiques et électriques ne sont pas définies, la fiabilité n’est pas garantie, et de tels fonctionnements pendant une longue durée peuvent endommager le module.

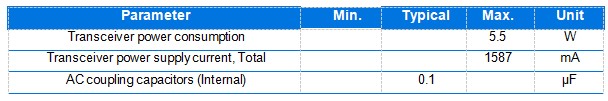

*4 : Les spécifications de l’alimentation, le courant instantané, le courant maintenu et le courant en régime stable sont conformes à la classification de puissance QSFP28 MSA.

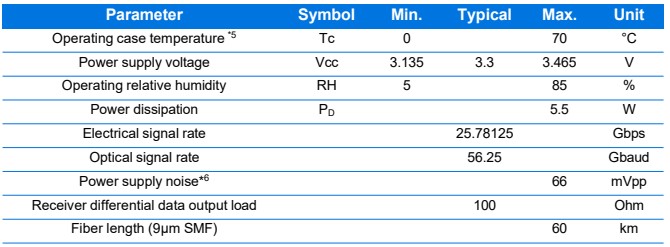

*5 : La position de mesure de la température du boîtier est indiquée dans la Figure 9.
*6 : Le bruit d’alimentation est défini comme l’amplitude du bruit crête à crête sur la plage de fréquences du côté alimentation hôte du filtre d’alimentation recommandé, avec le module et le filtre recommandé en place. Les niveaux de tension, y compris le bruit crête à crête, sont limités à la plage de fonctionnement recommandée de l’alimentation associée. Voir la Figure 7 pour le filtre d’alimentation recommandé.
Caractéristiques électriques générales

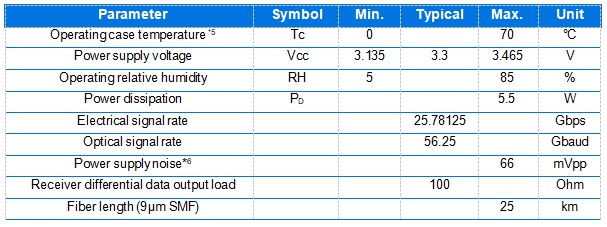

Sauf indication contraire, les caractéristiques suivantes sont définies dans les conditions de fonctionnement recommandées.

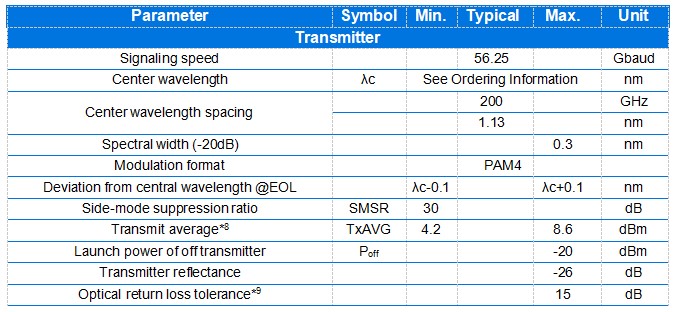

Caractéristiques optiques au point de test TP2
*8 : La puissance moyenne de lancement (min) est fournie à titre informatif et n’est pas l’indicateur principal de l’intensité du signal. Un émetteur avec une puissance de lancement inférieure à cette valeur ne peut pas être conforme ; toutefois, une valeur supérieure à celle-ci ne garantit pas la conformité.
*9 : La réflectance de l’émetteur est définie en regardant vers l’intérieur de l’émetteur.

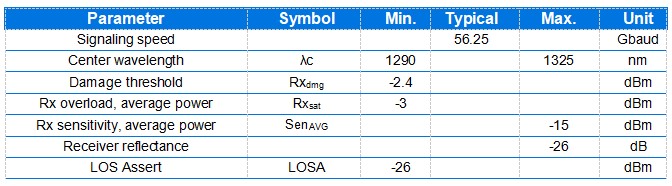

Caractéristiques optiques au point de test TP3

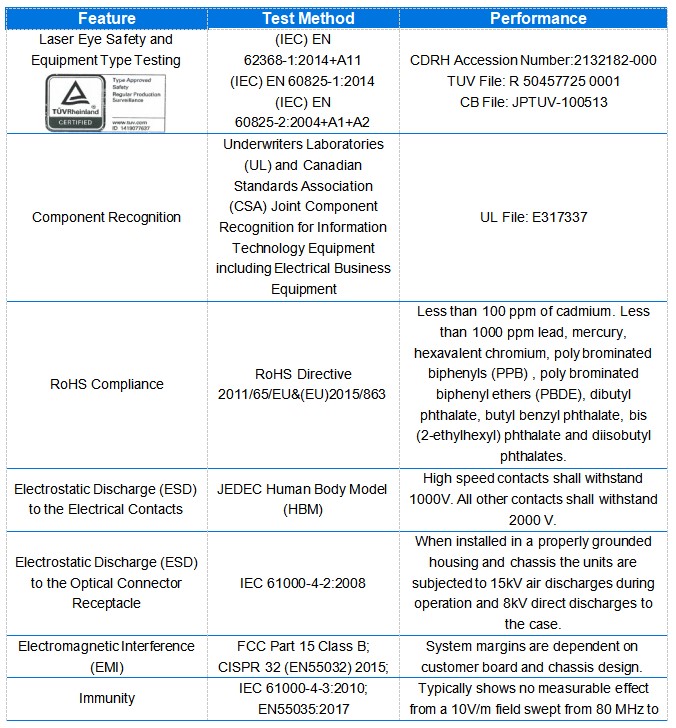

Tableau de conformité réglementaire
