EDFA Amplificateur optique 1U étagère

  • faible bruit Figure: typique 5.0db
  • Haut Platernité: typique 1db
  • COUVERTURE ENTRAÎNEUR C-BAND: Carrie 40 ou 80 CHS
  • Redondancy Hot Swap Power Module: 110 / 220vac et 48VDC Peut brancher mélanger
  • Réseau parfait Interface: Standard Rj45 Interface standard industrielle et SNMP.
  • Fournissez des logiciels informatiques supérieurs, de la requête et de la configuration de l'équipement d'amplificateur optique, utilisez un réseau Ethernet ou un port série Accès.

Renseignez-vous maintenant
  • Détails du produit

EDFA Amplificateur optique 1U étagère


EDFA est le erbium-dopé Amplification des fibres Conseil. Sa fonction principale consiste à compenser la puissance du signal optique dans la ligne de transmission et peut amplifier les signaux optiques allant jusqu'à 48 canaux avec 100 GHz intervalle) ou 96 canaux avec 50 GHz intervalle) à la bande C au même prix temps. Il contient des caractères de gain plat, un gain verrouillé, un index de bruit faible, etc. C'est un composant indispensable et important pour DWDM Système, futur système à haute vitesse et All-Optical réseau longue distance Transmission.


image de produit




BA, PA, amplificateur optique de la transmission réseau



Notre EDFA L'amplificateur optique est faible bruit, gain-aplatie C-bande Amplificateur à fibres dopées en erbium optique (EDFA) conçu pour renouvellement Étendre le budget d'alimentation de la liaison optique pour la construction longue distance Solutions.


Caractéristiques optiques

nom du produit

Puissance Amplificateur (BA)

paramètre

min

typique

max

unité

longueur d'onde de fonctionnement

1529

1550

1564

nm

la puissance d'entrée

-14

5

DBM

Gain

15

dB

puissance de sortie

20

DBM

gagnez de la planté

0.6

1.5

dB

chiffre de bruit

5.0

dB

Entrée / sortie isolation

30

dB

Fuite de la pompe de sortie

-30

DBM

Entrée / sortie perte de retour

45

dB

Perte de polarisation dépendante

0.5

dB

Dispersion en mode de polarisation

0.5

ps

température de fonctionnement

-5

55

℃

humidité

5

95

%

température de stockage

-40

85

℃

consommation d'énergie

30

w

Puissance

-48v DC ou 220V ca

v

interface

LC / up ou autres

dimension

(W x l x h) 482.6x245x43.6

mm

nom du produit

ligne amplificateur (LA)

paramètre

min

typique

max

unité

longueur d'onde de fonctionnement

1529

1550

1564

nm

la puissance d'entrée

-25

-7

DBM

Gain

25

dB

puissance de sortie

16

DBM

gagnez de la planté

0.6

1.5

dB

Entrée / sortie isolation

30

dB

Fuite de la pompe de sortie

-30

DBM

Entrée / sortie perte de retour

45

dB

Perte de polarisation dépendante

0.5

dB

Dispersion en mode de polarisation

0.5

ps

figure de bruit

5.0

dB

température de fonctionnement

-5

55

℃

humidité

5

95

%

température de stockage

-40

85

℃

consommation d'énergie

30

w

Puissance

-48v DC et 220V ca

v

interface

LC / UPC ou autres

dimension

(W x l x h) 482.6x245x43.6

mm

nom du produit

Pré-Apmlificateur (PA)

paramètre

min

typique

max

unité

longueur d'onde de fonctionnement

1529

1550

1564

nm

la puissance d'entrée

-30

-7

DBM

Gain

25

puissance de sortie

16

DBM

Seuil de puissance optique d'entrée

-30

-40

DBM

chiffre de bruit

5.0

dB

gagnez de la planté

0.6

1.5

dB

Entrée / sortie isolation

30

dB

Fuite de la pompe de sortie

-30

DBM

Entrée / sortie perte de retour

45

dB

Perte de polarisation dépendante

0.5

dB

Dispersion en mode de polarisation

0.5

ps

température de fonctionnement

-5

55

℃

humidité

5

95

%

température de stockage

-40

85

℃

consommation d'énergie

30

w

Puissance

-48v DC et 220V ca

v

interface

LC / UPC ou autres

dimension

(W x l x h) 482.6x245x43.6

mm



structure mécanique




EDFA Optique EDFA Amplificateur BA, LA, PA


Vous souhaitez en savoir plus sur ce produit ?

ENVOYER UN Message
laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Produits connexes
EDFA Optical Amplifier EDFA Module d'amplificateur optique
Puissance élevée de sortie TO23DBM Mode de contrôle flexible Haute stabilité et fiabilitéopérant Temp. -20 ~ 60 ° C Personnalisable Puissance de sortie et configuration
En savoir plus
High-Power EDFA Fiber Amplifier 23dBm Amplificateur de fibres EDFA haute puissance 23dbm
Fonctionnaisï¼
En savoir plus

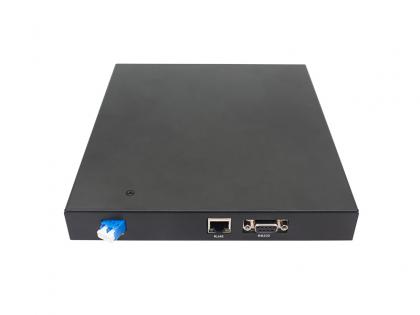

Integrated EDFA Amplifier Module Module amplificateur à fibre optique EDFA DWDM 48/96 canaux intégré
Afin de répondre aux besoins économiques du marché, FIBERWDM a développé un amplificateur fibre optique DWDM EDFA intégré. Sa fonction principale est de compenser la puissance du signal optique sur la ligne de transmission et d'amplifier simultanément jusqu'à 40/48 canaux (intervalle de 100 GHz) ou 80/96 canaux (intervalle de 50 GHz) en bande C. Il présente des caractéristiques de gain plat, de gain verrouillé et de faible indice de bruit. C'est un composant indispensable et essentiel des systèmes DWDM, des futurs systèmes haut débit et des réseaux de transmission longue distance tout optique.
En savoir plus

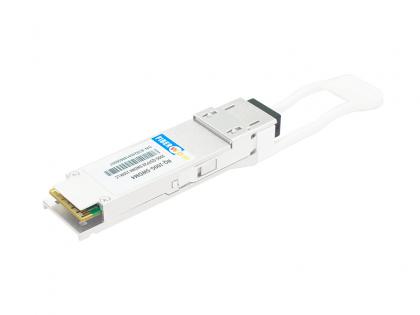

100G QSFP28 SWDM4 Émetteur-récepteur optique 100G QSFP28 SWDM4
