Avec le développement rapide de la 5G, de l'IoT et du cloud computing, la demande en bande passante ne cesse de croître. Pour y répondre, les technologies de réseau optique passif (PON), notamment GPON et XGS-PON, évoluent. L'OTDR est un outil de diagnostic et de maintenance des pannes de réseau. Grâce à la technologie WDM à 3 canaux, ces technologies peuvent coexister sur la même fibre, améliorant ainsi la bande passante et la flexibilité du réseau.

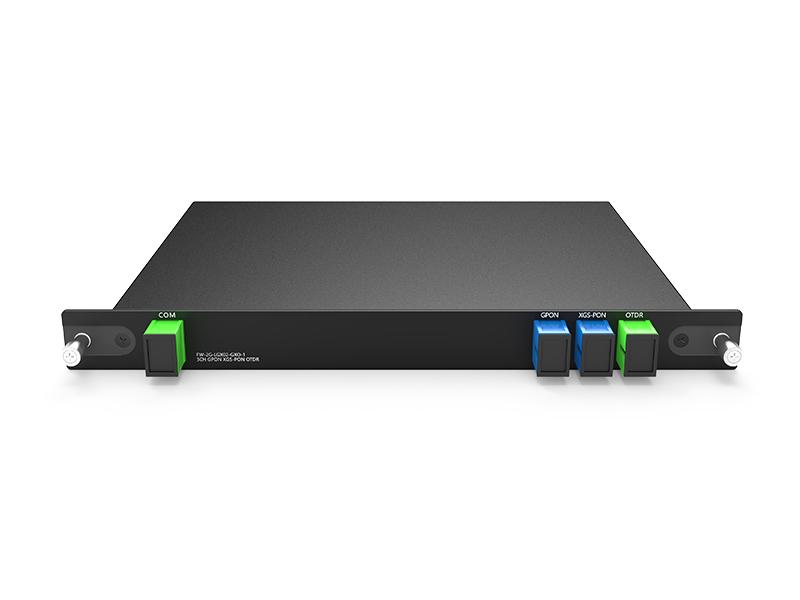

Boîtier LGX 215*150*20 mm, 3 canaux WDM GPON XGS-PON avec module OTDR FW-2G-LGX02-GXO
OTDR (Réflectomètre optique temporel)
Avantages

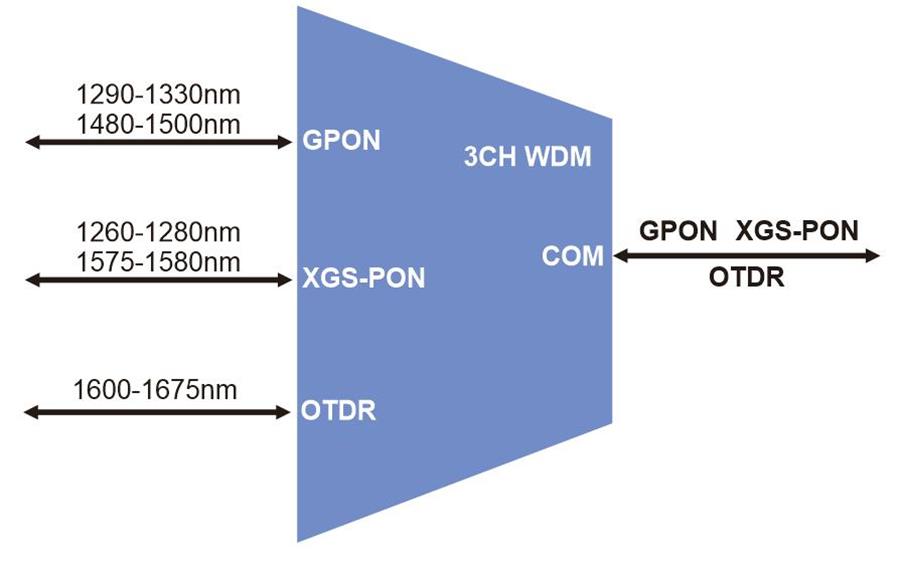

Application
Panneau de produit

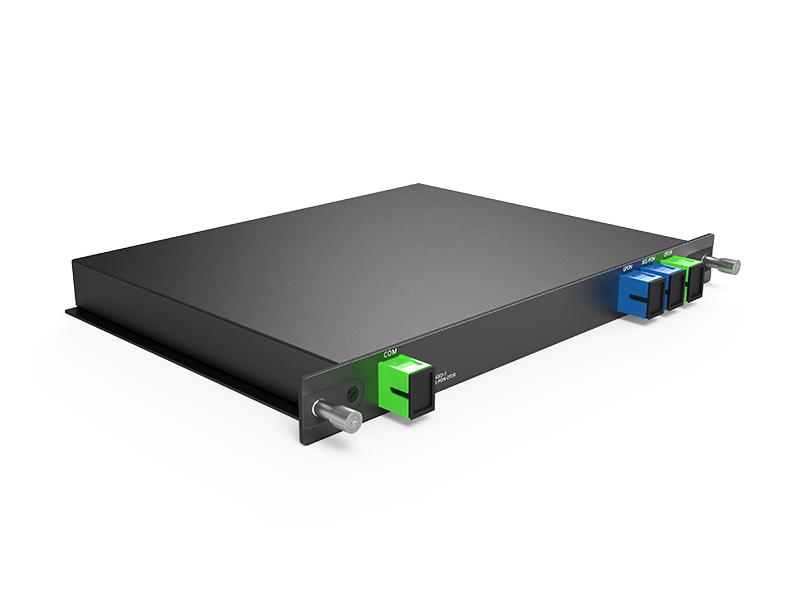

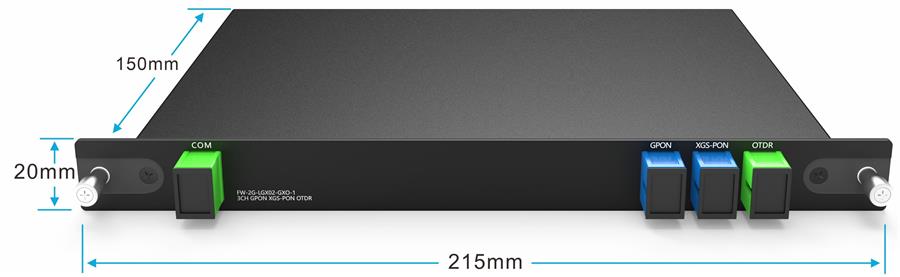

Boîtier LGX 215 x 150 x 20 mm, 3 canaux WDM GPON XGS-PON et OTDR, PON SC/UPC, COM et OTDR SC/APC

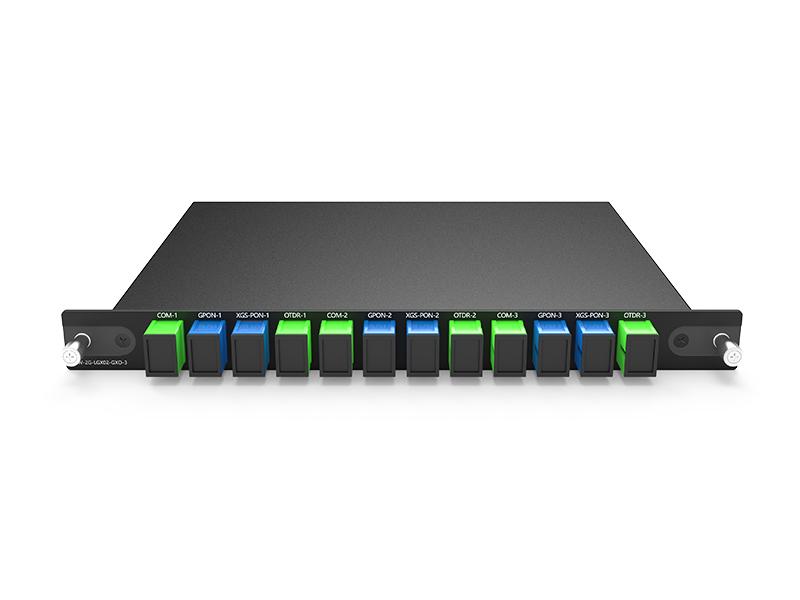

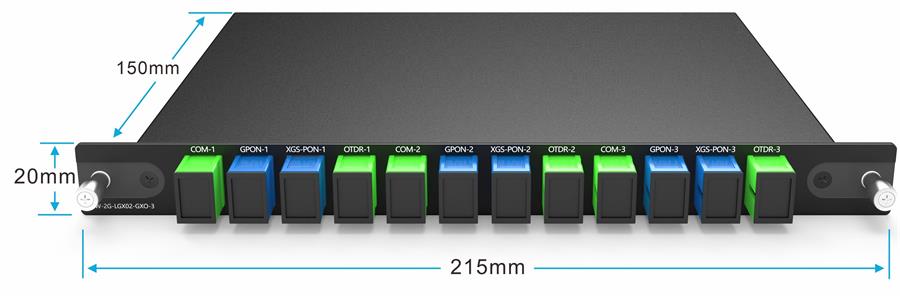

Boîtier LGX 215 x 150 x 20 mm, 3 x 3 canaux WDM GPON XGS-PON avec OTDR, connecteurs PON SC/UPC et COM, et OTDR SC/APC.

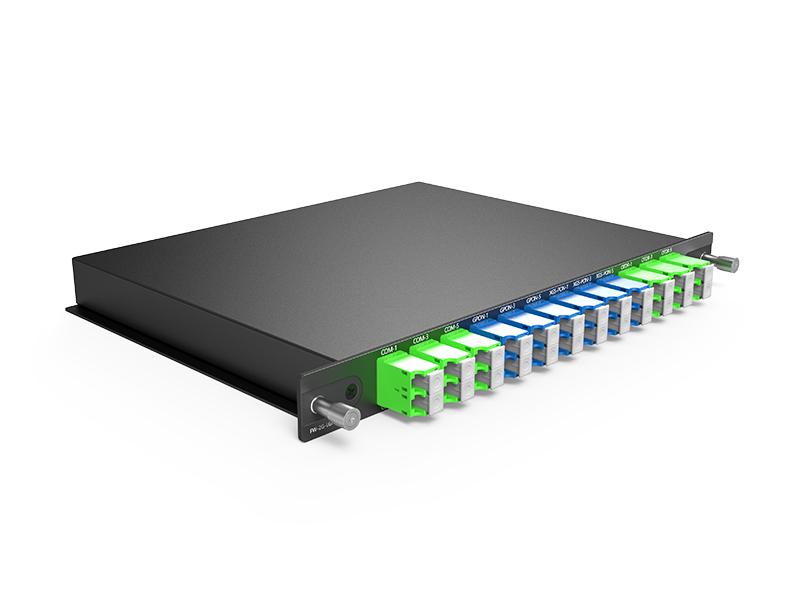

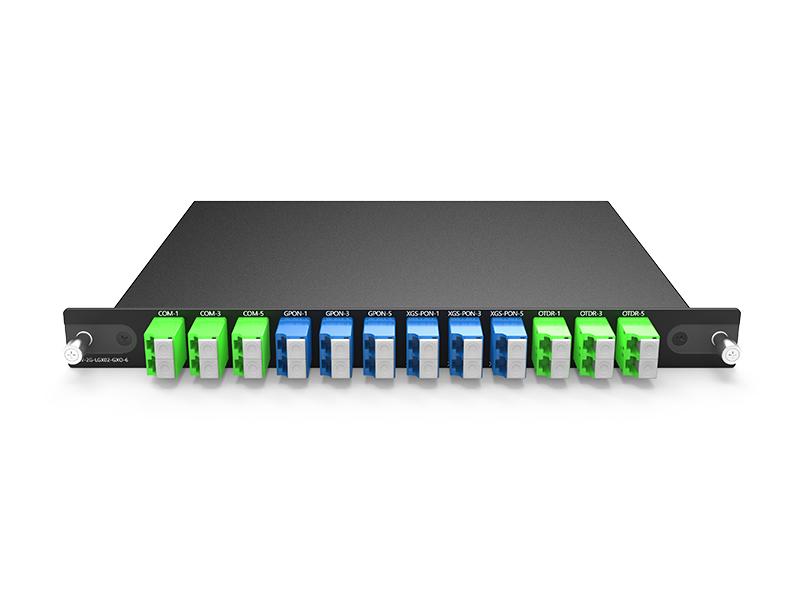

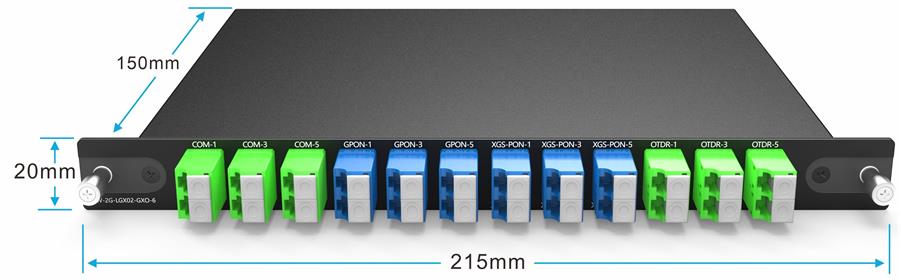

Boîtier LGX 215 x 150 x 20 mm avec prise en charge 6 x 3 canaux WDM GPON XGS-PON et OTDR, PON LC/UPC, COM et OTDR LC/APC
Caractéristiques
|
Paramètre |
Spécification |
Unité |
|
|
passe-bande |
GPON |
1290-1330/1480-1550 |
nm |
|
XGS-PON |
1260-1280/1575-1580 |
nm |
|
|
OTDR |
1600-1675 |
nm |
|
|
Perte d'insertion |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1.1 |
dB |
|
|
COM - OTDR |
<1,3 |
dB |
|
|
Isolations de longueur d'onde |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM - OTDR |
>30 |
dB |
|
|
Unifomit |
<0,8 |
dB |
|
|
Perte de retour |
>55 |
dB |
|
|
Directivité |
>55 |
dB |
|
|
PDL (Perte dépendante de la polarisation) |
<0,3 |
dB |
|
|
(Dispersion du mode de polarisation) |
<0,2 |
ps | |
|
Gestion de la puissance optique |
<300 |
mW |
|
|
Température de fonctionnement |
-40 à +85 |
℃ |
|
|
Humidité relative de fonctionnement |
5 à 90 |
% HR |
|
|
Température de stockage |
-40 à +85 |
℃ |
|
|
Humidité relative de fonctionnement |
5 à 90 |
% HR |
|
|
Poids net |
Boîte LGX : 0,5 kg Rack 2 emplacements 1U : 2,5 kg |
KG |
|
|
Dimensions |

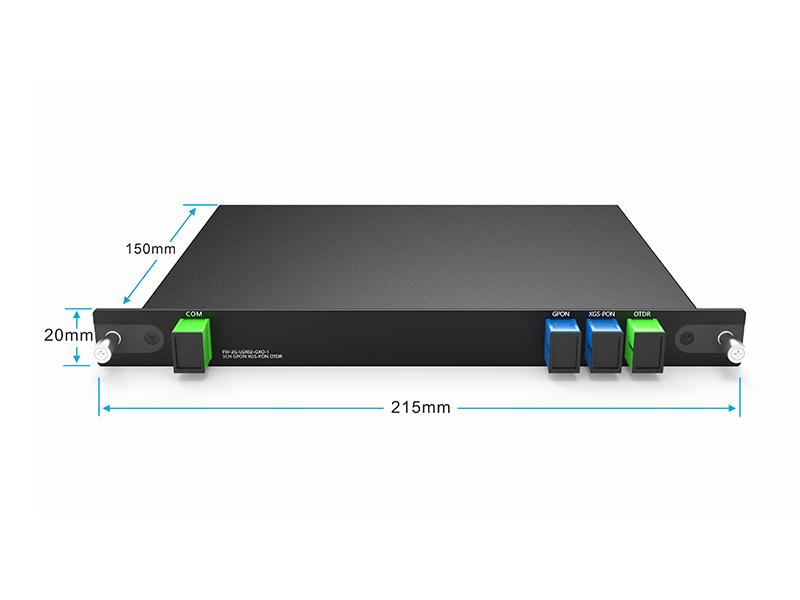

Boîte LGX : 215 x 150 x 20 mm Rack 1U : 440 x 160 x 44 mm |
mm | |
|
La perte d'insertion comprend WDL, TDL et PDL AVEC deux jeux de connecteurs appariés aux deux extrémités. |
|||
Informations sur l'emballage

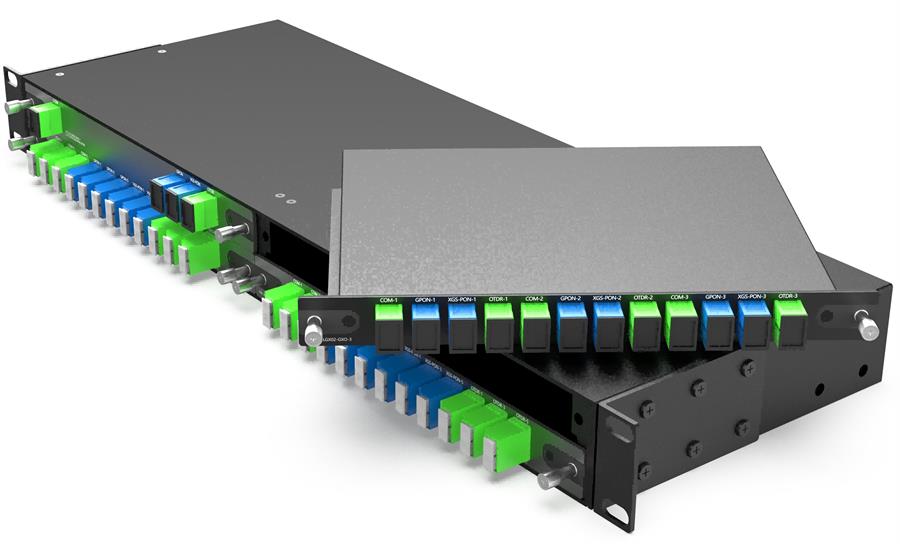

Boîtier LGX BOX enfichable, rack 1U à 4 emplacements
3CH WDM
3x3CH WDM
6x3CH WDM

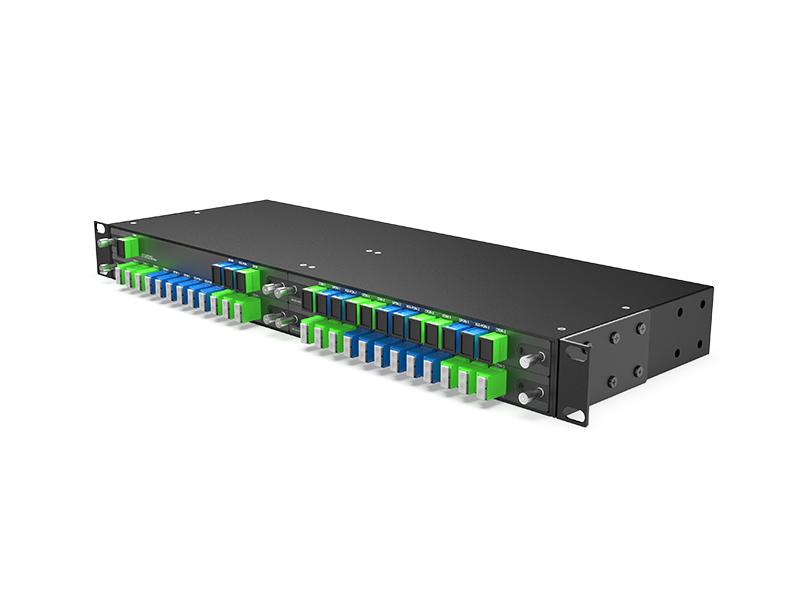

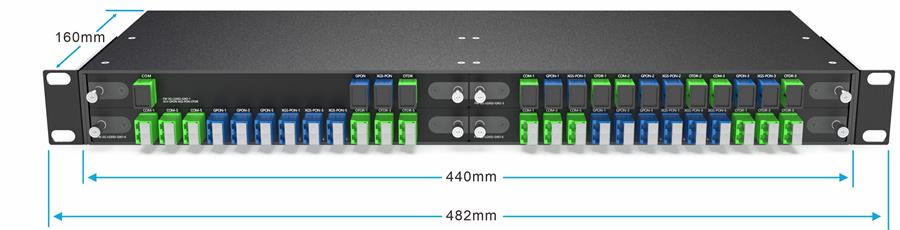

Rack 4 emplacements 1U pour LGX BOX
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
FW-2G-LGX02-GXO-1 |
Boîtier LGX 215 x 150 x 20 mm, 3 canaux WDM GPON XGS-PON et OTDR, PON SC/UPC, COM et OTDR SC/APC |
|
FW-2G-LGX02-GXO-3 |
Boîtier LGX 215 x 150 x 20 mm, 3 x 3 canaux WDM GPON XGS-PON et OTDR, PON SC/UPC, COM et OTDR SC/APC |
|
FW-2G-LGX01-GXO-6 |
Boîtier LGX 215 x 150 x 20 mm, 6 x 3 canaux WDM GPON XGS-PON et OTDR, PON LC/UPC, COM et OTDR LC/APC |
|
1U02-4LGX |
Rack 19 pouces 1U avec 4 emplacements pour boîtier LGX enfichable, 440 x 160 x 44 mm |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
