Dans un contexte de transformation numérique, la demande en réseaux de communication haut débit, fiables et flexibles est sans précédent. Les réseaux optiques passifs (PON) constituent le cœur des infrastructures de communication modernes, prenant en charge des applications allant du haut débit résidentiel aux réseaux d'entreprise. Pour répondre aux besoins croissants en bande passante et garantir des déploiements pérennes, l'intégration de la technologie WDM 5 canaux avec les technologies GPON, XGS-PON, 50G-PON, vidéo RF et OTDR offre une solution complète qui optimise l'utilisation de la fibre et améliore les capacités de service.

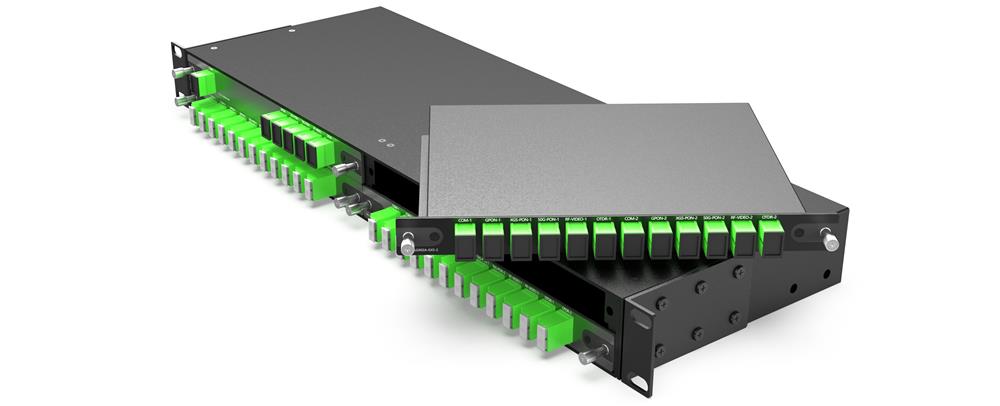

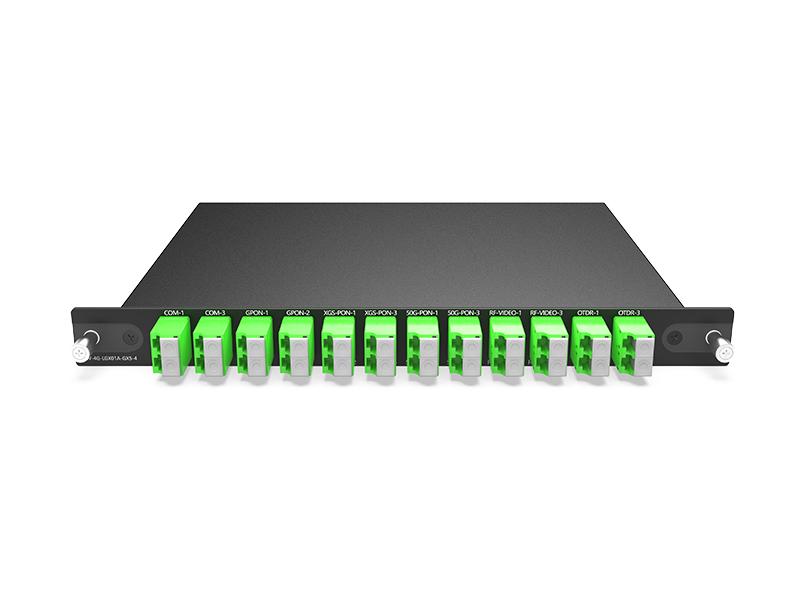

Boîtier LGX 5 canaux WDM GPON XGS-PON 50G-PON RF vidéo et OTDR, dimensions : 215 × 150 × 20 mm
FW-4G-LGX02A-GX5
50G-PON (réseau optique passif à capacité de 50 gigabits)
Caractéristiques: La technologie 50G-PON utilise une seule longueur d'onde pour fournir une bande passante symétrique de 50 Gbit/s sur le même réseau de fibres optiques. Elle prend en charge des rapports de division de 1:16 à 1:256, un bilan de liaison de 29 dB et coexiste avec les technologies GPON et XGS-PON via la modulation TWDM. Un écosystème d'ONU prêt à l'emploi et les normes ITU-T G.hsp.50gpd garantissent l'interopérabilité entre différents fournisseurs.
Scénarios d'application : La technologie 50G-PON est spécialement conçue pour les foyers multi-gigabits, le cloud gaming 8K/VR, le chargement de données pour la vision industrielle, le fronthaul des petites cellules 5G et les campus d'entreprises de grande hauteur exigeant une latence inférieure à 1 ms et une disponibilité de 99,99 %. Elle pérennise l'infrastructure extérieure pour une décennie, offrant une migration fluide vers la technologie 100G-PON sans intervention sur le réseau de distribution extérieur (ODN).
Vidéo RF
Caractéristiques: La technologie vidéo RF permet la transmission de signaux vidéo analogiques sur fibre optique, assurant ainsi la diffusion de contenus vidéo de haute qualité. Elle est souvent utilisée conjointement avec les technologies PON pour fournir des services vidéo intégrés.
Scénarios d'application : La vidéo RF est couramment utilisée dans les réseaux de télévision par câble, les services de vidéo à la demande et d'autres applications exigeant une diffusion vidéo de haute qualité. Elle s'intègre facilement aux réseaux PON pour offrir une solution complète de services de données et de vidéo.
OTDR (Réflectomètre optique temporel)
Caractéristiques: L'OTDR est un outil utilisé pour le diagnostic et la maintenance des pannes des réseaux de fibres optiques, capable de détecter les ruptures, les pertes et les points de réflexion dans la fibre.
Scénarios d'application : Il est largement utilisé dans l'installation, la maintenance et le dépannage des réseaux de fibres optiques, garantissant ainsi la fiabilité et les performances du réseau.
Avantages
Application
Panneau de produit

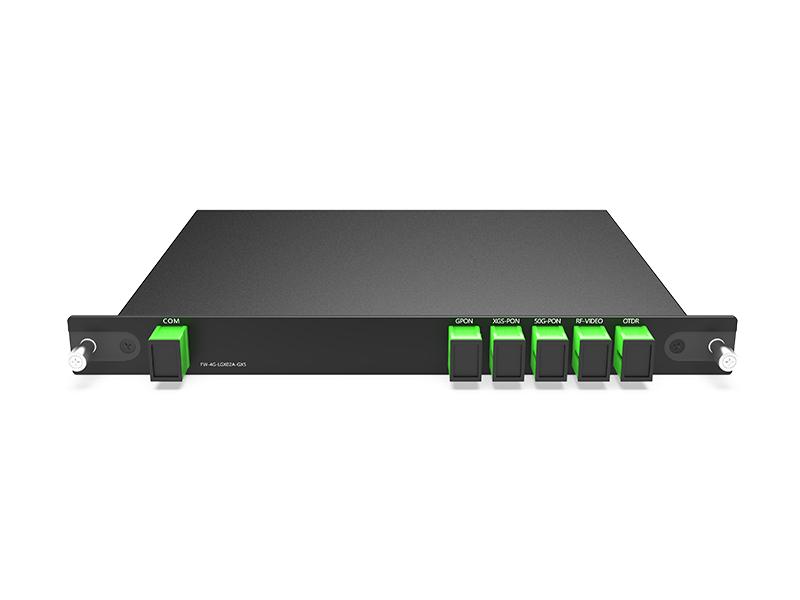

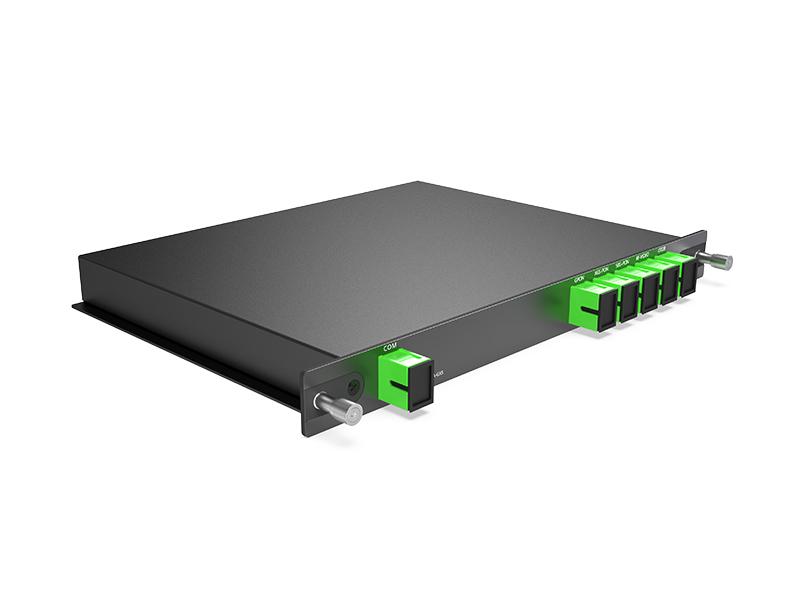

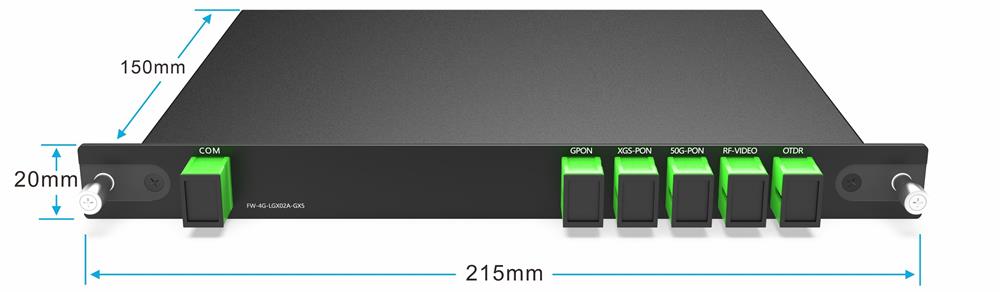

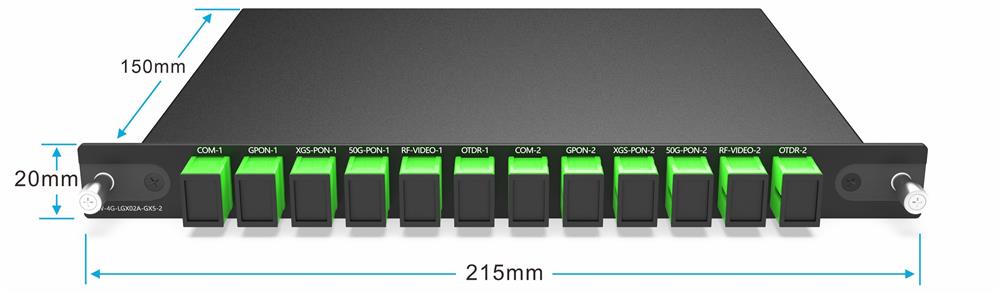

Boîtier LGX 5 canaux WDM GPON XGS-PON 50G-PON RF vidéo et OTDR, connecteur SC/APC, dimensions : 215 × 150 × 20 mm

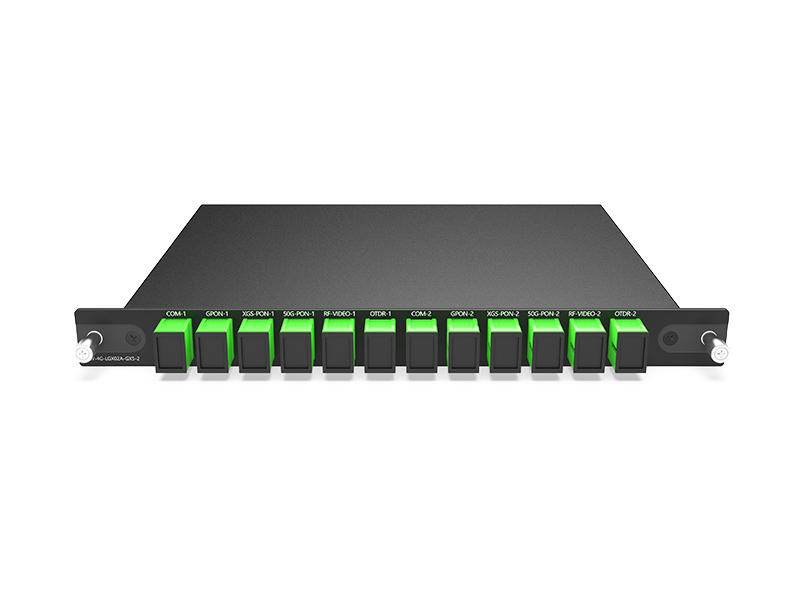

Boîtier LGX 215 x 150 x 20 mm, 2 x 5 canaux WDM GPON XGS-PON 50G-PON, vidéo RF et OTDR, connecteur SC/APC

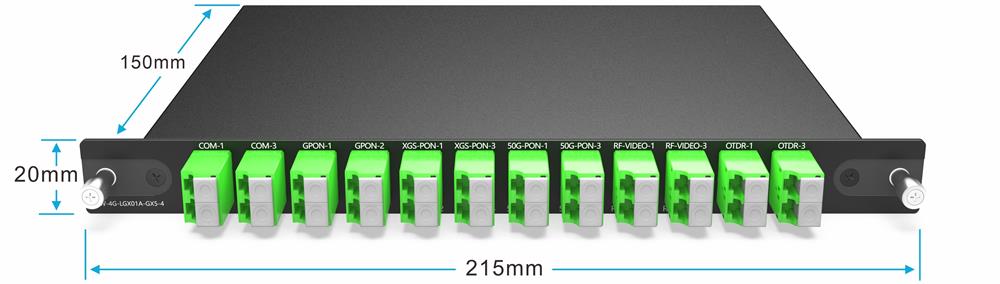

Boîtier LGX 215 x 150 x 20 mm, 4 x 5 canaux WDM GPON XGS-PON 50G-PON, vidéo RF et OTDR, connecteur LC/APC
Caractéristiques
|
Paramètre |
Spécification |
Unité |
|
|

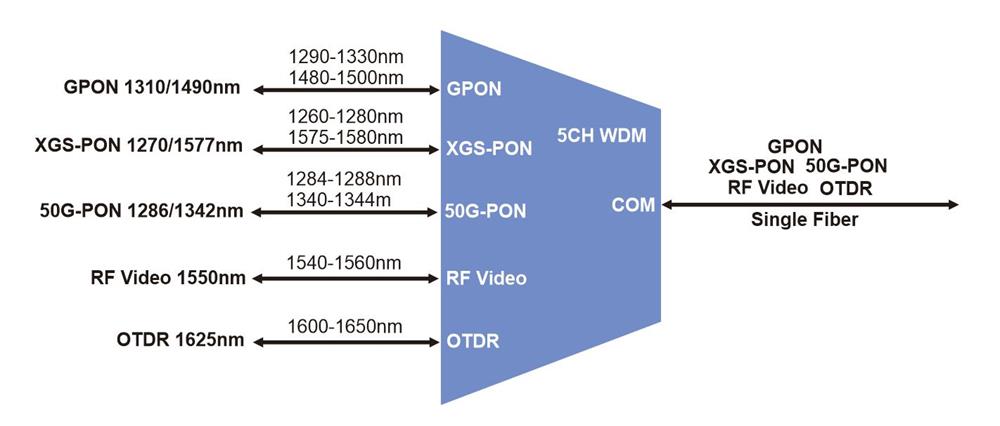

passe-bande |
GPON |
1290-1330/1480-1550 |
nm |
|
XGS-PON |
1260-1280/1575-1580 |
nm |
|
|
50G-PON |
1284-1288/1340-1344 |
nm |
|
|
Vidéo RF |
1540-1560 |
nm |
|
|
OTDR |
1600-1650 |
nm |
|
|
Perte d'insertion |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1.1 |
dB |
|
|
COM - 50G-PON |
<1,3 |
dB |
|
|
COM - Vidéo RF |
<1,5 |
dB |
|
|
COM - OTDR |
<1,7 |
dB |
|
|
Isolations de longueur d'onde |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM - 50G-PON |
>30 |
dB |
|
|
COM - Vidéo RF |
>30 |
dB |
|
|
COM - OTDR |
>30 |
dB |
|
|
Unifomit |
<0,8 |
dB |
|
|
Perte de retour |
>55 |
dB |
|
|
Directivité |
>55 |
dB |
|
|
PDL (Perte dépendante de la polarisation) |
<0,3 |
dB |
|
|
(Dispersion du mode de polarisation) |
<0,2 |
PS |
|
|
Gestion de la puissance optique |
<300 |
mW | |
|
Température de fonctionnement |
-40 à +85 |
℃ |
|
|
Humidité relative de fonctionnement |
5 à 90 |
% HR |
|
|
Température de stockage |
-40 à +85 |
℃ |
|
|
Humidité relative de fonctionnement |
5 à 90 |
% HR |
|
|
Poids net |
Boîte LGX : 0,5 kg Rack 2 emplacements 1U : 2,5 kg |
KG |
|
|
Dimensions |

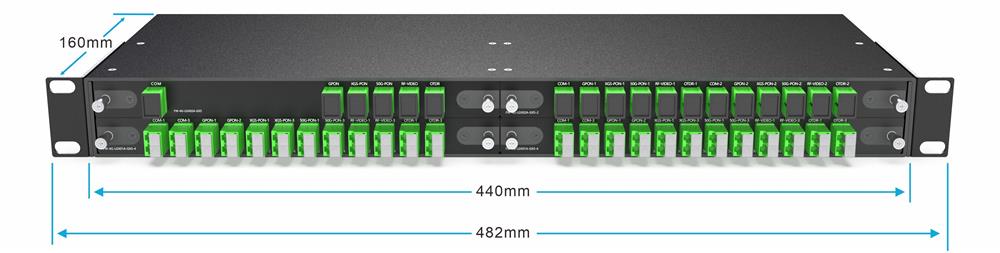

Boîte LGX : 215 x 150 x 20 mm Rack 1U : 440 x 160 x 44 mm |
mm | |
|
La perte d'insertion comprend WDL, TDL et PDL AVEC deux jeux de connecteurs appariés aux deux extrémités. |
|||
Informations sur l'emballage

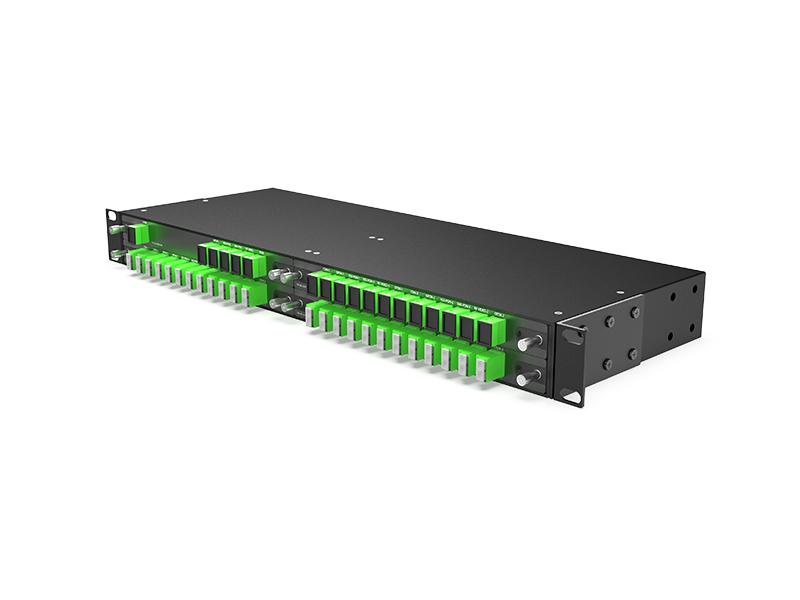

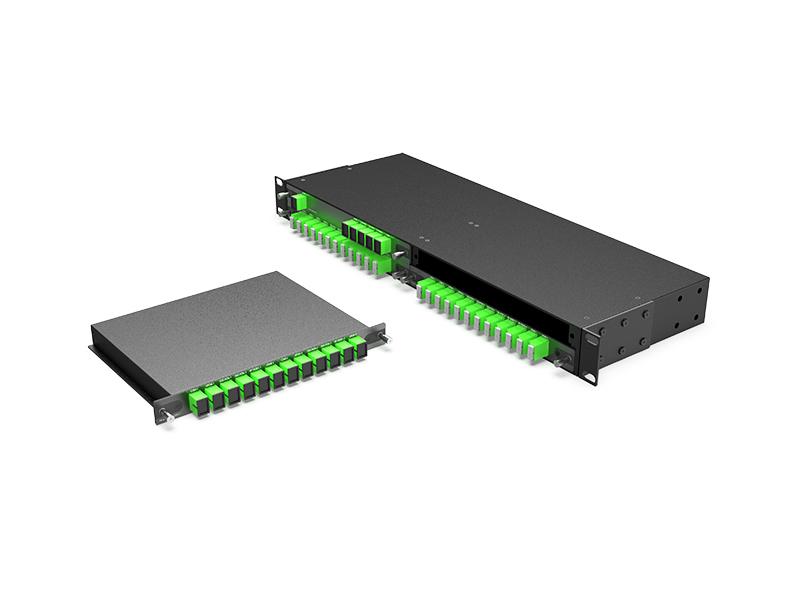

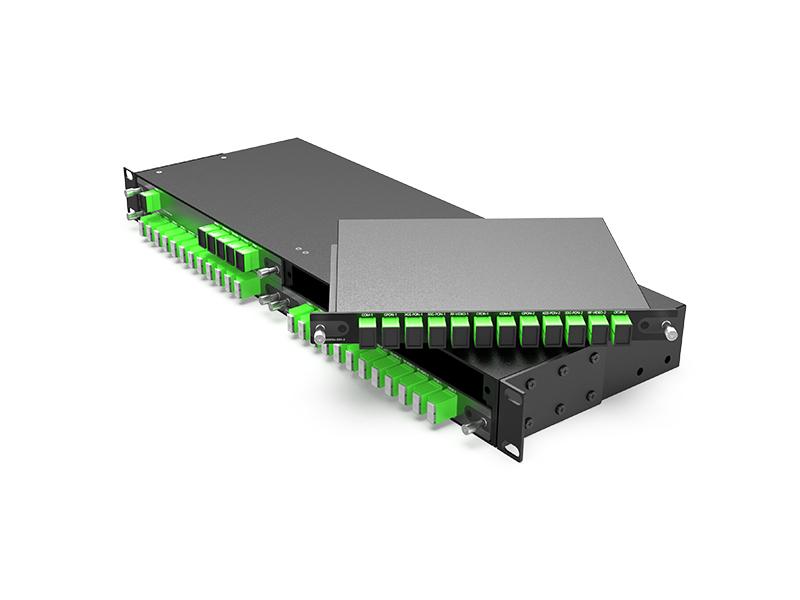

Boîtier LGX BOX enfichable, rack 1U à 4 emplacements
5CH WDM
2x5CH WDM
4x5CH WDM
Rack 4 emplacements 1U pour LGX BOX
