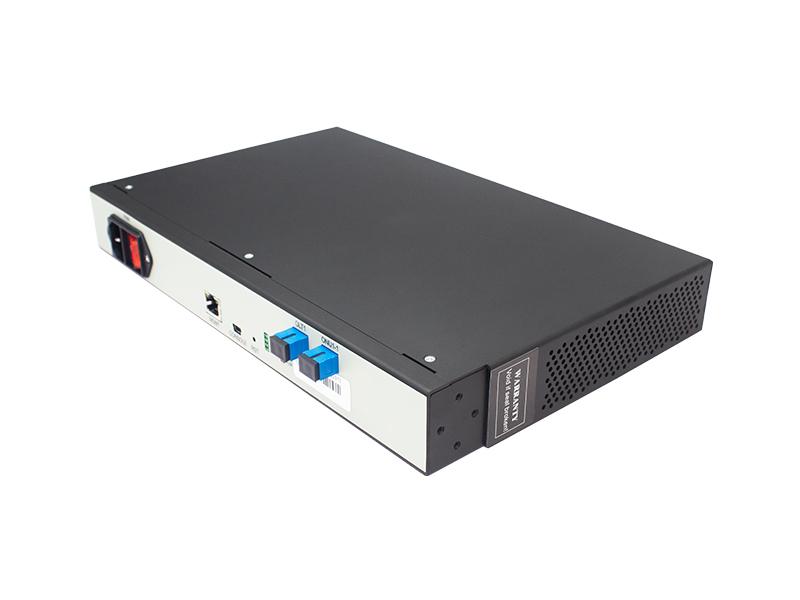

Les amplificateurs de la série RD-XG3-POA prennent en charge l'amplification de puissance optique pour les liaisons GPON, XGPON et XGSPON, compatibles avec les trois protocoles. Ils amplifient directement les signaux optiques montants et descendants sans conversion photoélectrique, ce qui permet d'étendre efficacement la distance de transmission et d'augmenter le nombre d'abonnés accessibles dans le réseau.
Le dispositif peut être déployé sous forme de boîtier de bureau, et des supports de montage en rack en option sont disponibles pour une installation sur des baies de 19 pouces ou de 21 pouces.

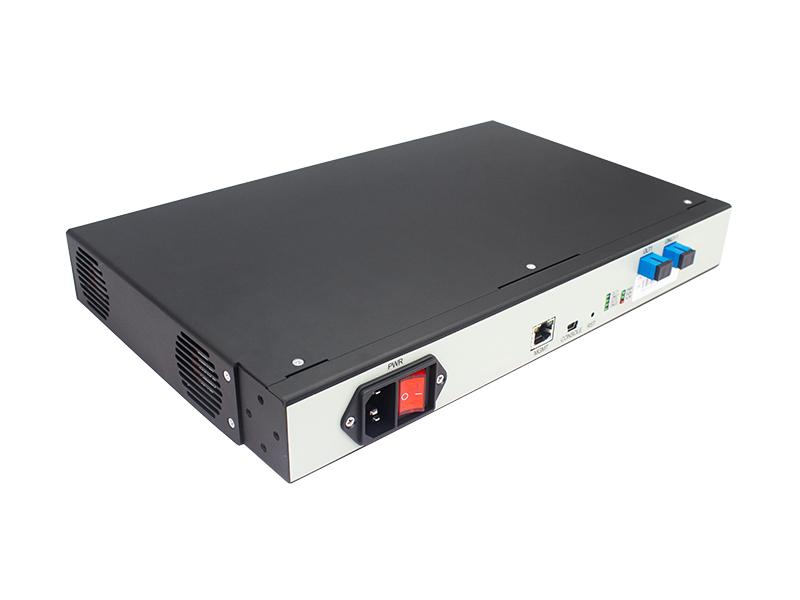

Amplificateur optique GPON/XGPON/XGSPON
RD-XG3-POA
Les amplificateurs de la série RD-XG3-POA prennent en charge l’amplification de puissance optique pour les liaisons GPON, XGPON et XGSPON, compatibles avec les trois protocoles. Ils amplifient directement les signaux optiques montants et descendants sans conversion photoélectrique, prolongeant efficacement la distance de transmission et augmentant le nombre d’abonnés accessibles dans le réseau.
L’appareil peut être déployé en format boîtier de bureau, et des supports de montage en rack en option sont disponibles pour une installation sur des baies de 19 ou 21 pouces.
| Performances de transmission | |
| Protocoles pris en charge |
GPON(ITU-T G.984) XGPON(ITU-T G.987) XGSPON(ITU-T G.9807) |
| Débit montant / type de signal / longueur d’onde |
GPON ：1.25G mode rafale，longueur d’onde centrale 1310 nm XGPON ：2.5G mode rafale，longueur d’onde centrale 1270 nm XGSPON：10G mode rafale，longueur d’onde centrale 1270 nm |
| Débit descendant / type de signal / longueur d’onde |
GPON ：2.5G mode continu，longueur d’onde centrale 1490 nm XGPON ：10G mode continu，longueur d’onde centrale 1577 nm XGSPON：10G mode continu，longueur d’onde centrale 1577 nm |
| Topologie du réseau |
Prend en charge l’amplification indépendante ou l’extension de liaison pour chaque canal montant et descendant. Permet l’amplification en relais à n’importe quelle position du réseau. Prend en charge le chaînage en cascade de plusieurs appareils. Facilite l’extension de la capacité du réseau. |
| Compatibilité |
Compatible avec les équipements OLT et ONU de différents fabricants Transmission transparente de tous les services |
| Protection de contournement en cas de coupure de courant (optionnelle) | Maintient la liaison optique physique d’origine en cas de panne de courant |
| Paramètres d’interface optique | |
| Puissance optique d’entrée descendante |
GPON：-24 dBm；（longueur d’onde centrale 1490 nm） XGPON：-24 dBm；（longueur d’onde centrale 1577 nm） XGSPON：-24 dBm；（longueur d’onde centrale 1577 nm） |
| Puissance optique d’entrée montante |
GPON：-24 dBm；（longueur d’onde centrale 1310 nm） XGPON：-24 dBm；（longueur d’onde centrale 1270 nm） XGSPON : -24 dBm ; (longueur d'onde centrale 1270 nm) |
| Environnement d'exploitation | |
| Alimentation électrique | AC 220V/110V/230V ou DC 48V |
| Consommation électrique | |
| Dimensions | 330mm*204mm*43.6mm |
| Poids | |
| Température de fonctionnement | -20℃~+70℃ |
| Température de stockage | -40℃~+85℃ |
Conception 1 entrée 1 sortie pour une amplification directe de la puissance optique ; la protection de contournement en cas de coupure de courant est optionnelle.

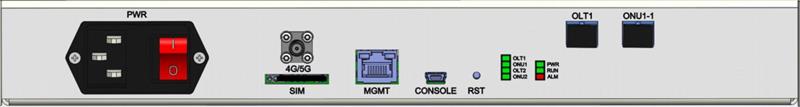

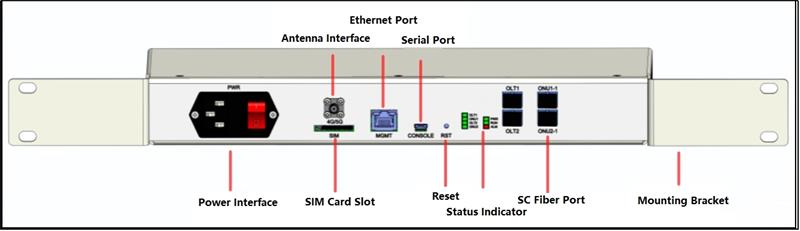

Figure 3 Schéma du panneau monocanal

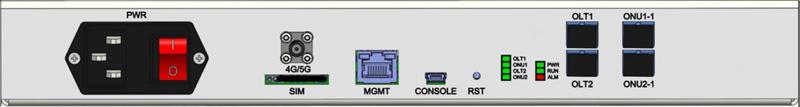

Figure 4 Schéma du panneau double canal
Conception 1 entrée 2 sorties pour étendre la liaison optique d'origine.

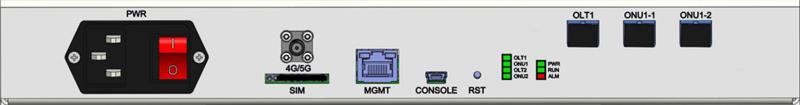

Figure 5 Schéma du panneau monocanal

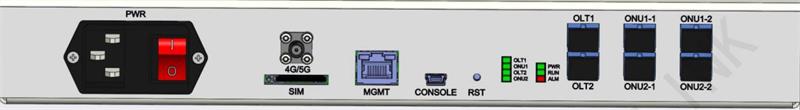

Figure 6 Schéma du panneau double canal
| Modèle | Description |
| Configuration 1 : canal unique | Amplificateur PON monocanal, fonction de protection de contournement en cas de coupure de courant en option |
| Double canal | Amplificateur PON double canal, fonction de protection de contournement en cas de coupure de courant en option |
| Configuration 2 : canal uniqueConfiguration 2 : canal unique | Amplificateur PON monocanal avec capacité d'extension de liaison 1 entrée 2 sorties |
| Double canal | Amplificateur PON double canal, chaque canal prend en charge l'extension de liaison 1 entrée 2 sorties |
| Modèle | Description |
| RD-XG3-POA-SA | Amplificateur PON monocanal, amplification de puissance optique 1 entrée 1 sortie, longueur d'onde 1270 nm/1577 nm, alimentation AC/DC, consommation électrique |
| RD-XG3-POA-DA | Amplificateur PON double canal, chaque canal prend en charge l'amplification de puissance optique 1 entrée 1 sortie, longueur d'onde 1270 nm/1577 nm, alimentation AC/DC, consommation électrique |
| RD-XG3-POA-SA-B | Amplificateur PON monocanal, amplification de puissance optique 1 entrée 1 sortie, longueur d'onde 1270 nm/1577 nm, alimentation AC/DC, consommation électrique |
| RD-XG3-POA-DA-B | Amplificateur PON double canal, chaque canal prend en charge l'amplification de puissance optique 1 entrée 1 sortie, longueur d'onde 1270 nm/1577 nm, alimentation AC/DC, consommation électrique |
| RD-XG3-POA-SE | Amplificateur PON monocanal avec extension de liaison 1 entrée 2 sorties, longueur d'onde 1270 nm/1577 nm, alimentation AC/DC, consommation électrique |
| RD-XG3-POA-DE | Amplificateur PON double canal, chaque canal prend en charge l'extension de liaison 1 entrée 2 sorties, longueur d'onde 1270 nm/1577 nm, alimentation AC/DC, consommation électrique |
