Caractéristiques

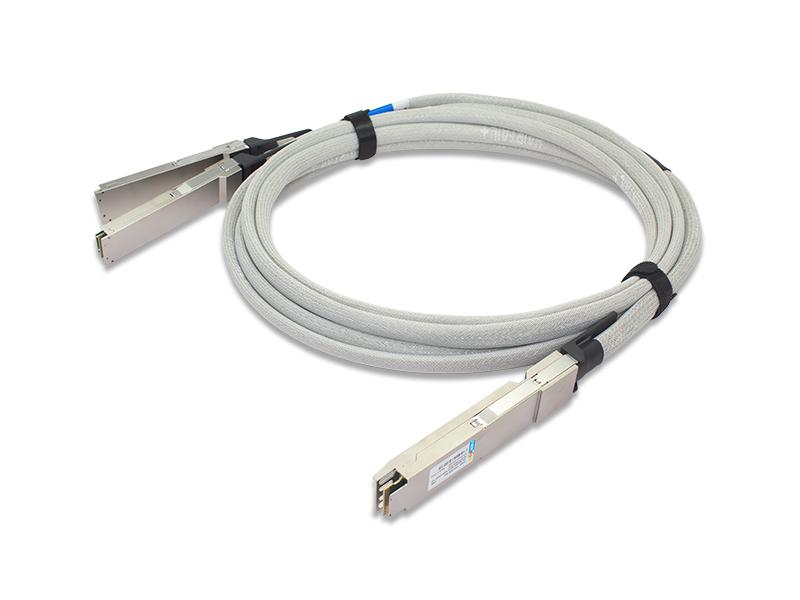

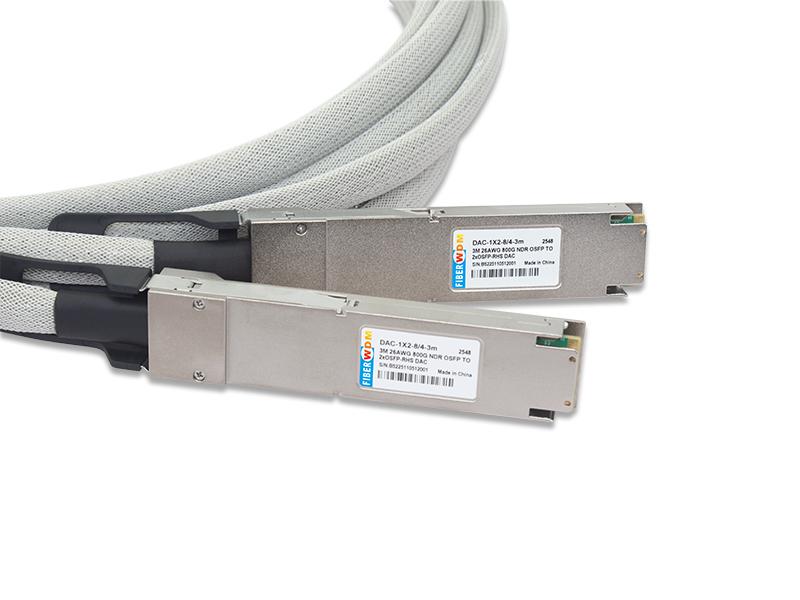

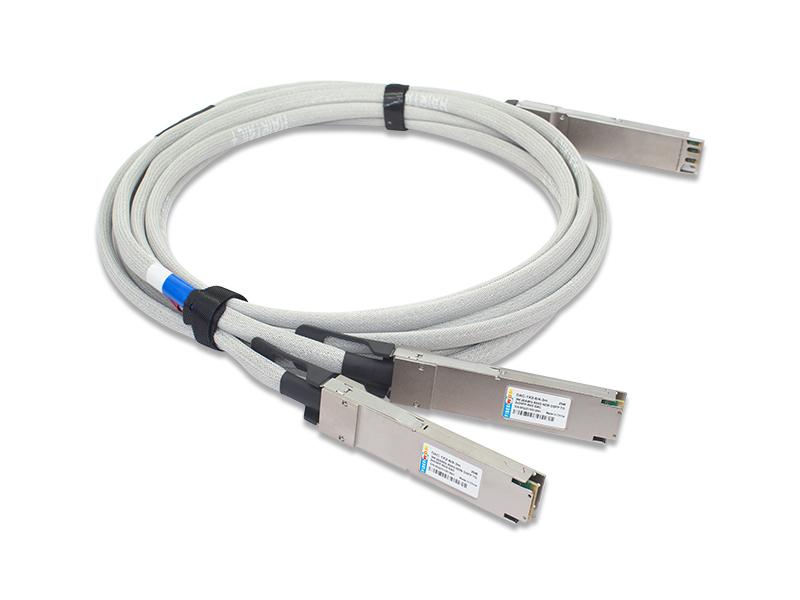

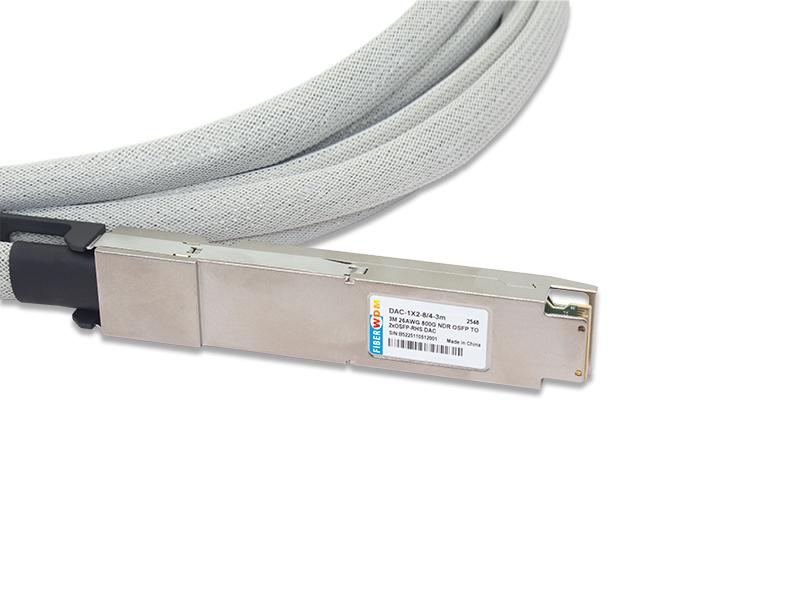

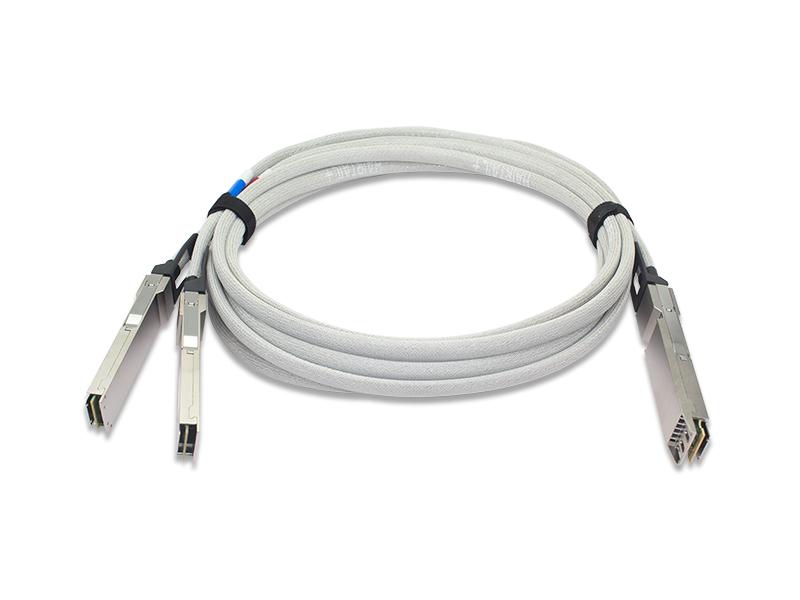

Câble de dérivation Hairtail+ 800G IB NDR OSFP vers 2xOSFP à connexion directe
Remplacer Nvidia MCP7Y00-Nxxx
Valeurs maximales absolues
| Paramètre | Symbole | Min | Typique | Max | Unité |
| Tension d'alimentation | Vcc | 3.13 | 3.3 | 3,47 | V |
| température de stockage | Ts | -40 | 85 | ℃ | |
| Température du boîtier de fonctionnement | Tc | 0 | 70 | ℃ | |
| Humidité | Rh | 5 | 85 | % | |
| Débit de données | 800 | Gbit/s |
Caractéristiques physiques
| Paramètre | Symbole | Min | Typique | Max | Unité |
| Longueur | L | 0,5 | 3.0 | M | |
| AWG | 28 | 25 | AWG | ||
| matériau de la veste | Filet HAIRTAIL+ Technology, Gris argenté | ||||
Spécifications électriques
| Paramètre | Symbole | Min | Typique | Max | Unité | |
| Résistance | Rcon | 3 | ohm | |||
| Résistance d'isolement | Rinçages | 10 | Mohm | |||
| Impédance du câble brut | Zca | 95 | 100 | 110 | ohm | |
| Impédance du connecteur apparié | Zmated | 85 | 100 | 115 | ohm | |
|
Perte d'insertion maximale à 26,56 GHz |
SDD21 | 11 | 18 | 1,5 m | dB | |
| 19,75 | 2,0 M | |||||
| 25.3 | 1,5 m | |||||
|
Différentiel à retour en mode commun perte |
SCD11/2 2 |
Pour 0,05 ≤ f ≤ 40 GHz, où f est la fréquence en GHz |
dB | |||
|
Différentiel à perte de conversion en mode commun |
SCD21-S DD21 |
Pour 0,05 ≤ f ≤ 40 GHz, où f est la fréquence en GHz |
dB | |||
|
Retour en mode commun perte |
SCC11/2 2 |
RLcc(f)≥1,8 Pour 0,05 ≤ f ≤ 40 GHz, où f est la fréquence en GHz |
dB | |||
| COM minimum | COM | 3 | dB | |||

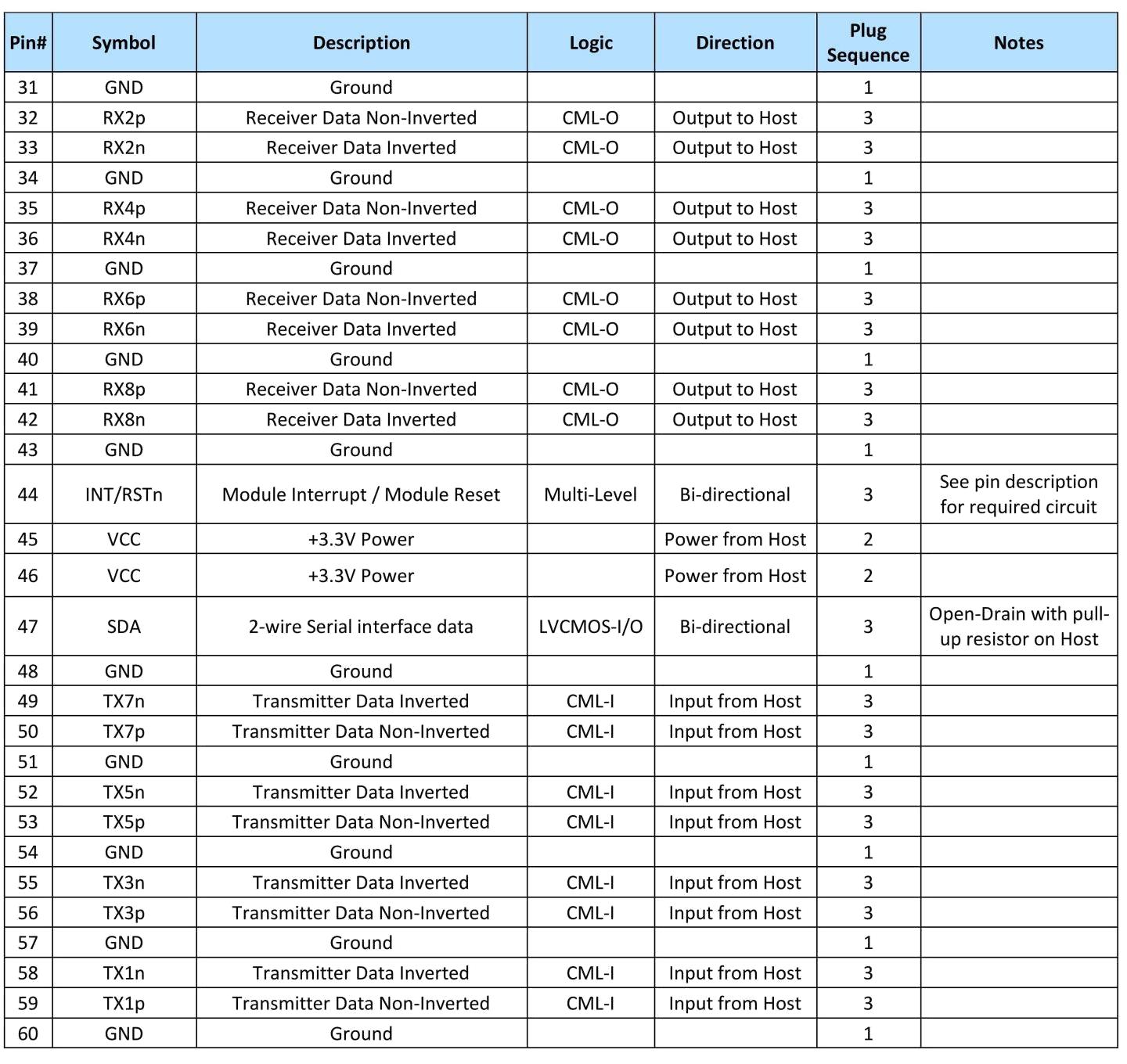

Description de l'épingle

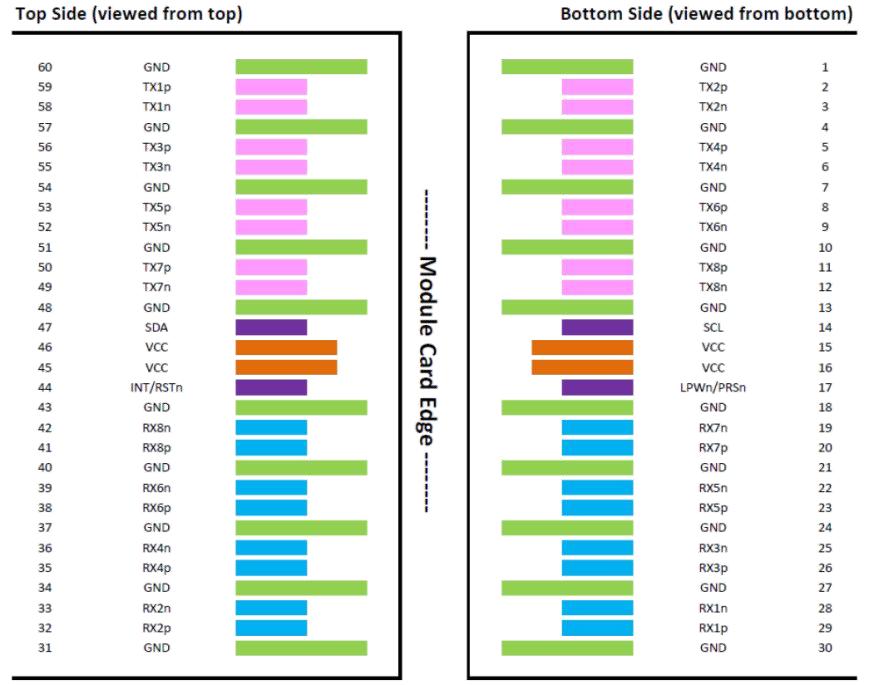

Détails du brochage électrique pour OSFP
Carte mémoire du module
Compatible avec CMIS rev 5.0 ou les révisions CMIS ultérieures et les spécifications du client.

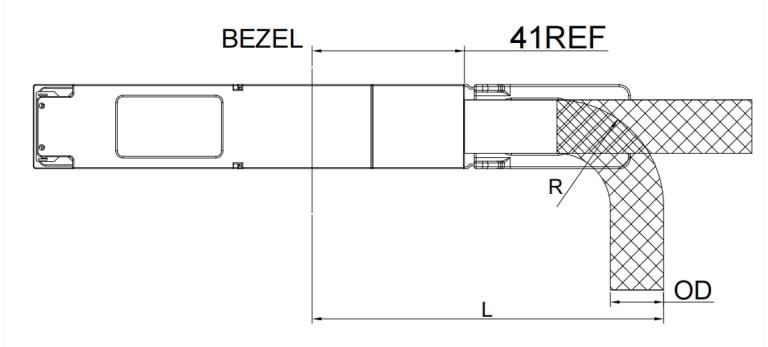

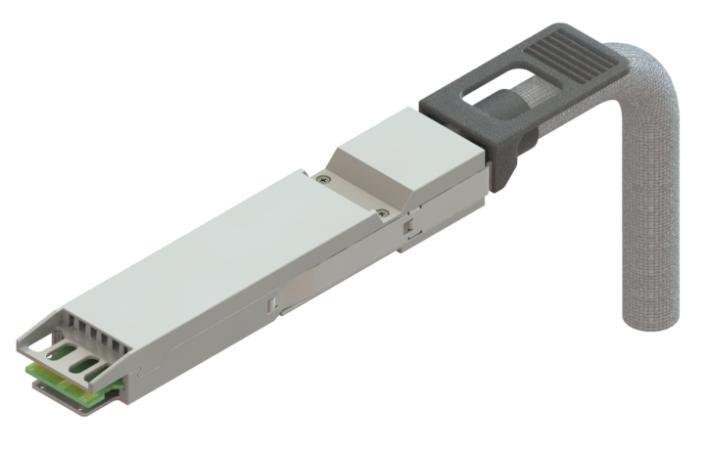

Dimensions mécaniques
| P0 FIN | P1 & P2 FIN | ||||||
| JAUGE | OD | RAYON DE COURBURE « R » | RAYON DE COURBURE MINIMUM « L » | JAUGE | OD | RAYON DE COURBURE « R » | RAYON DE COURBURE MINIMUM « L » |
| 28AWG | 10,2 mm | 21 mm | 81 mm | 28AWG | 7,0 mm | 14 mm | 75 mm |
| 26/25AWG | 12,1 mm | 25 mm | 85 mm | 26/25AWG | 8,3 mm | 17 mm | 78 mm |
Informations de commande
| Numéro de modèle | Description |
| DAC-1X2-8/4-M5 | DAC OSFP 800G IB NDR vers 2xOSFP, Hairtail+, 0,5 m, 28AWG, gris argenté. |
| DAC-1X2-8/4-1M | DAC OSFP 800G IB NDR vers 2xOSFP, Hairtail+, 1,0 m, 28AWG, gris argenté. |
| DAC-1X2-8/4-1M5 | DAC OSFP 800G IB NDR vers 2xOSFP, Hairtail+, 1,5 m, 26/25AWG, Gris argenté. |
| DAC-1X2-8/4-2M | DAC OSFP 800G IB NDR vers 2xOSFP, Hairtail+, 2,0 m, 26/25AWG, Gris argenté. |
| DAC-1X2-8/4-2M5 | DAC OSFP 800G IB NDR vers 2xOSFP, Hairtail+, 2,5 m, 25AWG, gris argenté. |
| DAC-1X2-8/4-3M | DAC OSFP 800G IB NDR vers 2xOSFP, Hairtail+, 3,0 m, 25 AWG, gris argenté. |
