Dans le câblage de centre de données MPO-LC, la polarité de la cassette définit le mappage de la fibre entre le port de liaison MPO et les ports LC duplex avant. Elle détermine si les chemins de transmission et de réception correspondent, et en cas d'erreur, la liaison ne s'établit tout simplement pas. Il existe cinq polarités principales — A, AF, B1, B2 et U — chacune correspondant à une méthode de câblage ANSI/TIA-568 différente.

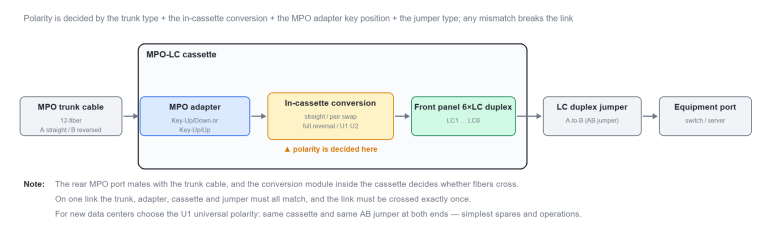

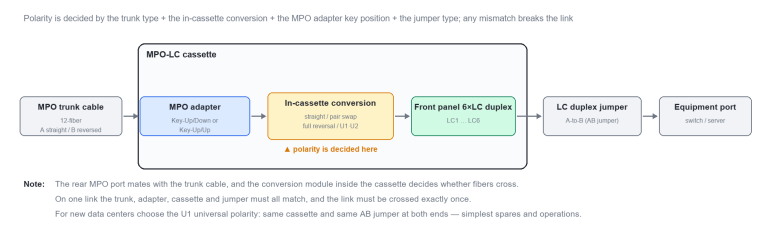

Figure 1  Cassette MPO-LC : structure interne et emplacement de configuration de la polarité

Le Type-A suit la méthode A, associant un adaptateur de type A (détrompeur haut/bas) à une liaison droite de type A. Les fibres traversent directement la cassette, de sorte que la séquence 1–12 est préservée. Le déploiement est simple, mais les deux extrémités nécessitent des cordons différents (AA à une extrémité, AB à l'autre), ce qui rend la maintenance lourde. On le trouve principalement dans les installations duplex LC 10G/25G existantes.

Le Type-AF utilise également un adaptateur de type A et une liaison de type A ; la différence est que la cassette effectue l'échange de paires (1↔️2, 3↔️4) en interne, en échangeant Tx/Rx à chaque port duplex. Utilisé en paire avec le Type-A, il permet aux deux extrémités d'utiliser des cordons AB, ce qui simplifie le raccordement sur site. Il convient aux mises à niveau MPO-LC haute densité.

Les types B1 et B2 suivent la méthode B, utilisant tous deux un adaptateur de type B (détrompeur haut/haut) avec une liaison inversée de type B. Le B1 est direct à l'intérieur de la cassette, l'inversion Tx/Rx est donc effectuée par l'adaptateur ; c'est la polarité de type B la plus courante. Le B2 inverse toute la séquence 1–12 à l'intérieur de la cassette, de sorte que l'inversion est gérée par la cassette elle-même et qu'elle doit être associée à une liaison droite (une liaison inversée s'inveserait deux fois et rompue la liaison). Le B2 est généralement une conception spécifique au fournisseur avec une interchangeabilité médiocre. Ne mélangez jamais les deux.

Le Type-U (U1/U2) est la polarité universelle ajoutée par la norme ANSI/TIA-568.3-E (2022) et le choix privilégié pour les nouvelles installations. U1 et U2 utilisent tous deux une liaison de type B et des cordons duplex AB, et les deux extrémités peuvent utiliser la même cassette de type U — pas besoin de distinguer les types de cassette. La différence réside dans l'adaptateur : U1 utilise un adaptateur de type A et couvre à la fois le multimode et le monomode, et est couramment utilisé pour l'éclatement/l'agrégation de modules ; U2 utilise un adaptateur de type B et est principalement utilisé pour les canaux duplex multimode. Leurs composants ne sont pas interchangeables.

Tableau 1  Guide de sélection rapide pour les six types de polarité de cassette

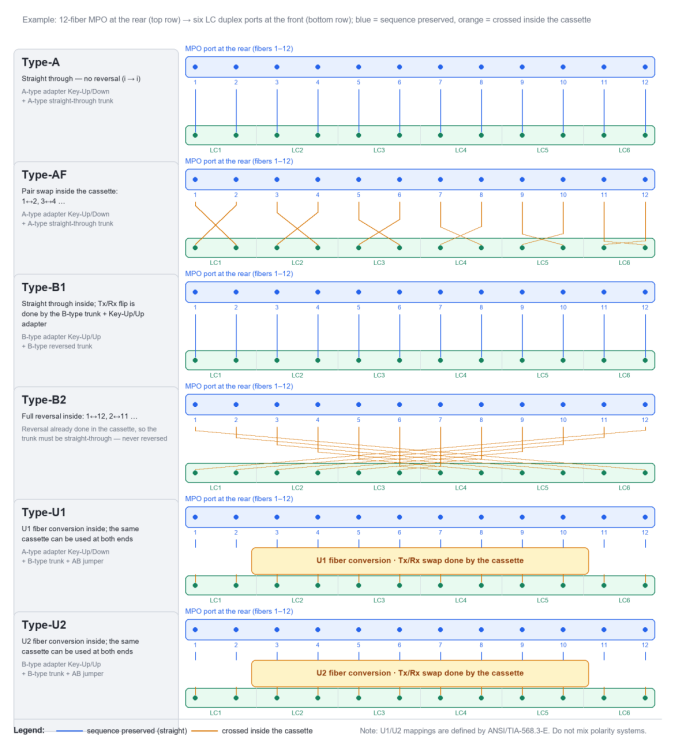

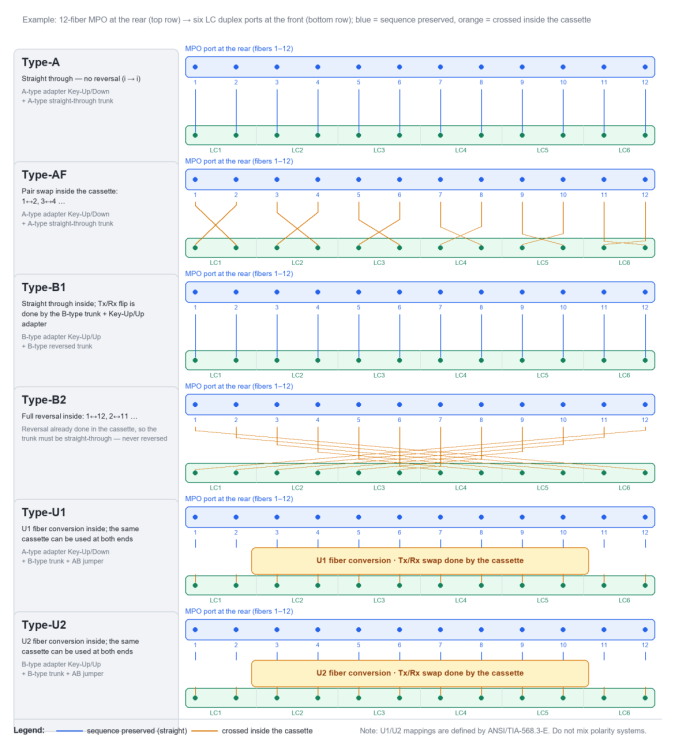

Figure 2 : Cartographie des fibres dans la cassette des six types de polarité (MPO 12 fibres → 6×LC duplex)

Règle d'ingénierie : conserver un seul système de polarité par lien. Ne jamais mélanger A/AF, B1/B2 ou U entre les systèmes. Pour les nouveaux centres de données, privilégier U1 ; pour les mises à niveau d'installations existantes, utiliser A/AF ou B1 selon les besoins.

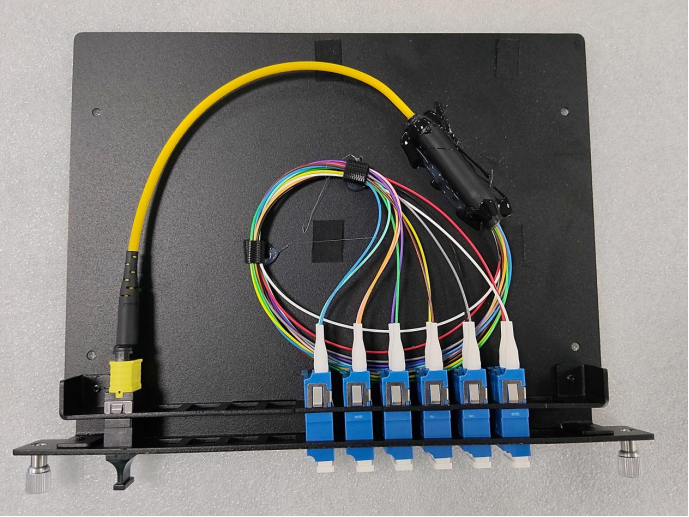

Figure 3 : Cassette MPO-LC sur le terrain : MPO 12 fibres à l'arrière, réparties vers six ports LC duplex à l'avant

Foire aux questions (FAQ)

Q1 : Comment identifier rapidement la polarité utilisée par une cassette ?

Commencez par la position du détrompeur de l'adaptateur MPO : détrompeur vers le haut/bas (type A) signifie généralement A, AF ou U1, tandis que détrompeur vers le haut/haut (type B) signifie généralement B1, B2 ou U2. Vérifiez ensuite l'étiquette de la cassette et déterminez si le câble inter-châssis est direct ou inversé. Le fait que la cassette croise ou non les fibres en interne ne se voit pas de l'extérieur ; confirmez donc l'information avec le tableau de correspondance des fibres du fabricant et vérifiez cœur par cœur avec une source lumineuse rouge sur les liaisons critiques.

Q2 : Les types A et AF appartiennent tous deux à la méthode A — pourquoi doivent-ils être utilisés par paires ?

Dans une cassette de type A, les fibres passent directement et l'inversion Tx/Rx est effectuée par le jarretière ; le type AF effectue cette inversion à l'intérieur de la cassette. Utilisés ensemble, les deux bouts de la liaison peuvent utiliser des jarretières AB, sans qu'il soit nécessaire de déterminer quel bout nécessite une jarretière AA. Si toute la liaison n'utilise que le type A ou que le type AF, l'inversion est effectuée une fois de trop ou une fois de trop peu, et les signaux Tx/Rx finissent tout de même par être croisés.

Q3 : Pourquoi le type U1 est-il recommandé pour les nouveaux centres de données ?

Avec les types U1/U2, les deux extrémités utilisent la même cassette et la même jarretière AB, de sorte qu'il n'y a pas de distinction entre « cassette d'extrémité A » et « cassette d'extrémité B ». Une seule pièce de rechange est nécessaire, ce qui rend l'extension et le remplacement en cas de panne aussi simples que possible. Le type U1 utilise un adaptateur de type A et convient à la fois au multimode et au monomode. Notez que U1 et U2 utilisent des adaptateurs différents et que leurs composants ne sont pas interchangeables — ne les mélangez pas sur une même liaison.

Q4 : Que se passe-t-il si la polarité est incorrecte et comment résoudre ce problème ?

En règle générale, la liaison ne s'établit pas ou perd fréquemment des paquets, car les émetteurs-récepteurs aux deux extrémités ne parviennent pas à établir de connexion. Effectuez le dépannage dans cet ordre : (1) confirmez que les types de polarité des cassettes aux deux extrémités correspondent effectivement ; (2) vérifiez si le câble inter-châssis est direct ou inversé ; (3) vérifiez si les jarretières sont de type AA ou AB et si les deux extrémités sont cohérentes ; (4) vérifiez la correspondance cœur par cœur à l'aide d'une source lumineuse rouge ou d'un photomètre optique, puis remplacez la pièce concernée une fois que la position du cœur défectueux a été localisée.
