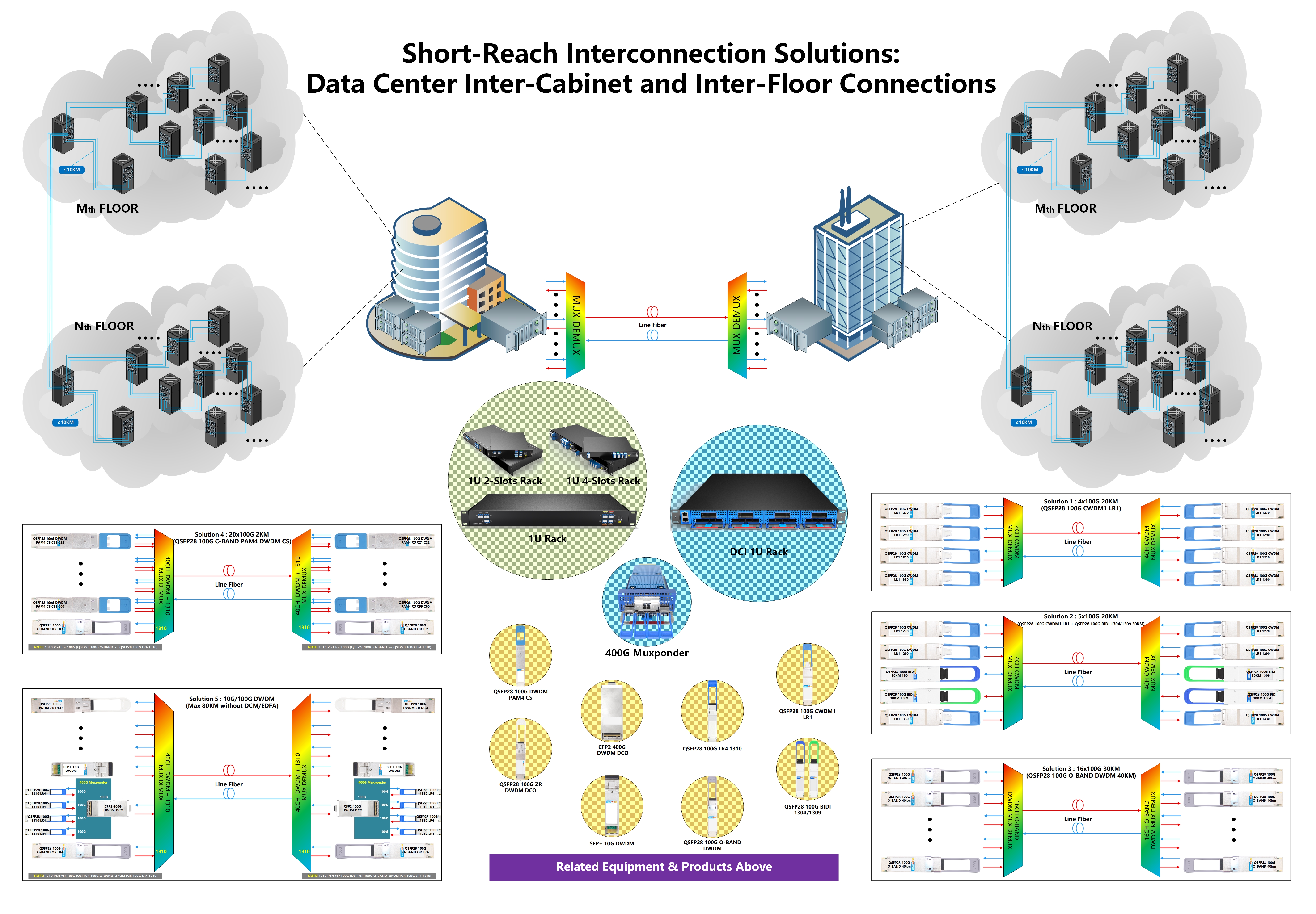

Vue d'ensemble

Ce document présente cinq ensembles de solutions d'interconnexion 100G pour les scénarios inter-baies et inter-étages au sein des centres de données, adoptant tous une architecture à double fibre. Les formes de solution comprennent la connexion directe point à point simple, le multiplexage de lumière colorée DWDM passif, l'agrégation WDM active et l'interconnexion de clusters de commutateurs. Les solutions passives s'appuient sur des modules optiques côté ligne DWDM branchés directement sur des commutateurs et associés à des multiplexeurs/démultiplexeurs passifs pour réaliser la transmission sans aucun dispositif actif. Si les clients ne peuvent pas remplacer les modules optiques 100G LR4 existants sur les commutateurs, des solutions WDM actives équipées de cartes de conversion de longueur d'onde OTU peuvent être sélectionnées pour une adaptation flexible, répondant à des scénarios présentant différentes échelles de câblage et contraintes de modification d'équipement.

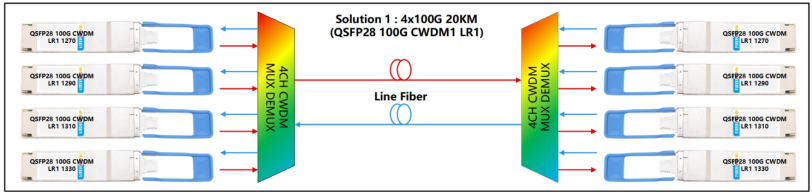

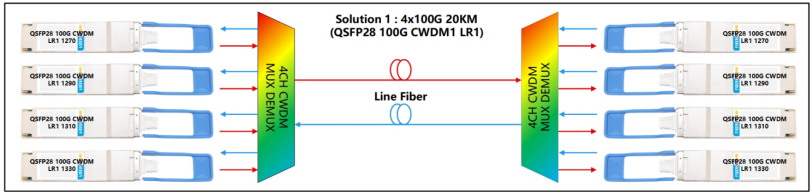

Solution d'interconnexion n° 1 : 4×100G 20KM double fibre

Description de la solution

Déployez un dispositif de multiplexage par répartition en longueur d'onde CWDM à 4 canaux au niveau de la station locale et de la station distante respectivement, ainsi que des modules QSFP28 100G CWDM1 LR1. Cela permet d'obtenir jusqu'à quatre canaux d'interconnexion à double fibre à courte portée 100G. L'ensemble de la solution ne nécessite aucun dispositif actif ni compensation de dispersion ; les modules optiques sont branchés directement sur les commutateurs.

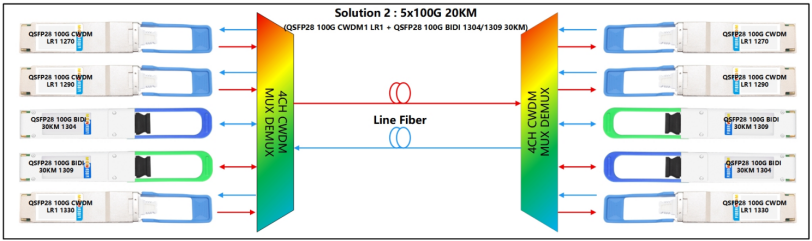

Solution d'interconnexion n° 2 : 5×100G 20KM double fibre

Description de la solution

Déployez un dispositif de multiplexage par répartition en longueur d'onde CWDM à 4 canaux au niveau de la station locale et de la station distante respectivement, ainsi que des modules QSFP28 100G CWDM1 LR1 et des modules QSFP28 100G BIDI 30KM (1304 nm / 1309 nm). Jusqu'à cinq canaux d'interconnexion à double fibre à courte portée 100G peuvent être réalisés. Cette solution utilise deux modules 100G bidirectionnels à fibre unique pour la transmission sur le port 1310 nm sans interférence mutuelle, ajoutant un canal 100G supplémentaire par rapport à la Solution 1. Aucun dispositif actif ni compensation de dispersion ne sont requis pour la solution complète ; les modules optiques se branchent directement sur les commutateurs.

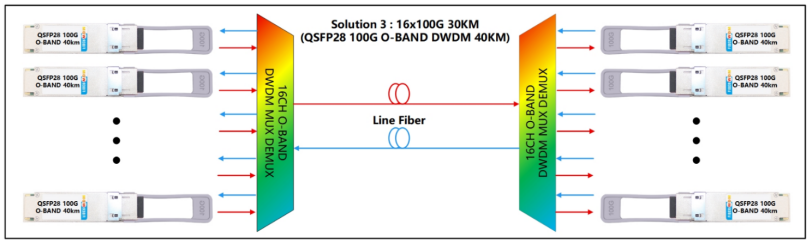

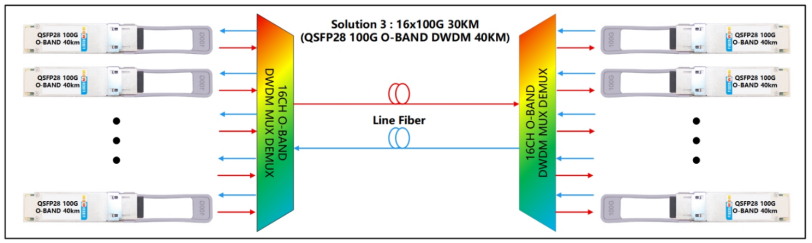

Solution d'interconnexion n° 3 : 16×100G 30KM double fibre

Description de la solution

Déployez un dispositif de multiplexage par répartition en longueur d'onde DWDM en bande O à 16 canaux au niveau de la station locale et de la station distante respectivement, associé à des modules QSFP28 100G en bande O 40KM, prenant en charge jusqu'à 16 canaux d'interconnexion à double fibre à courte portée 100G. Aucun dispositif actif ni compensation de dispersion ne sont nécessaires pour l'ensemble de la solution. Les modules optiques se branchent directement sur les commutateurs.

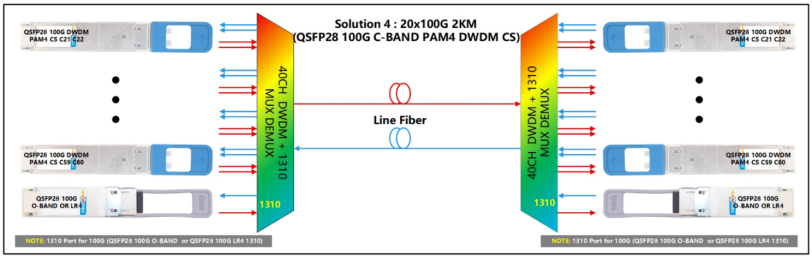

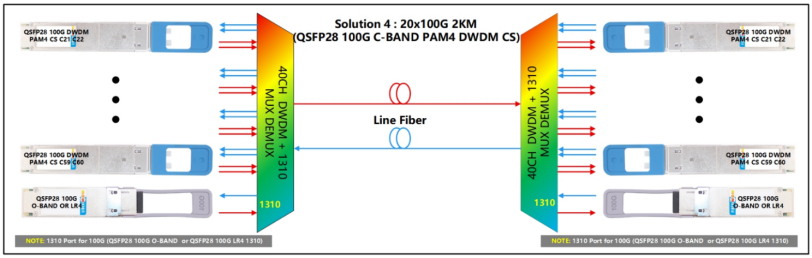

Solution d'interconnexion n° 4 : 20×100G 2KM double fibre

Description de la solution

Déployez un dispositif de multiplexage par répartition en longueur d'onde DWDM en bande C à 40 canaux (avec port 1310 nm) au niveau des stations locale et distante, avec des modules double longueur d'onde QSFP28 100G DWDM PAM4 CS pour réaliser une interconnexion à double fibre à courte portée 100G à 20 canaux. Le port 1310 nm peut étendre en outre un canal 100G supplémentaire via un module optique QSFP28 100G DWDM en bande O ou QSFP28 100G 1310 nm LR4. La solution complète n'utilise aucun dispositif actif ni compensation de dispersion ; les modules optiques se branchent directement sur les commutateurs.

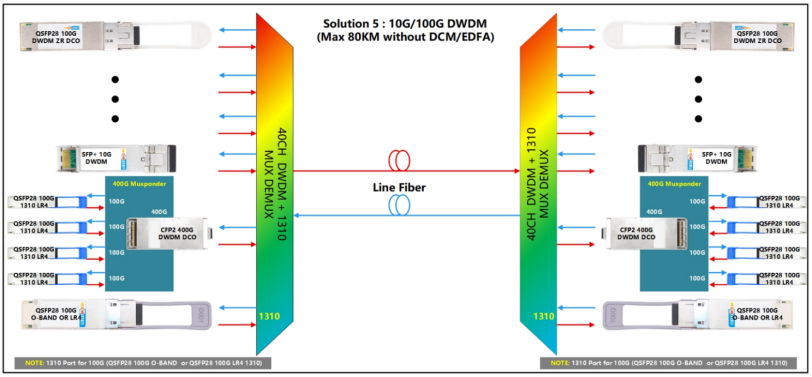

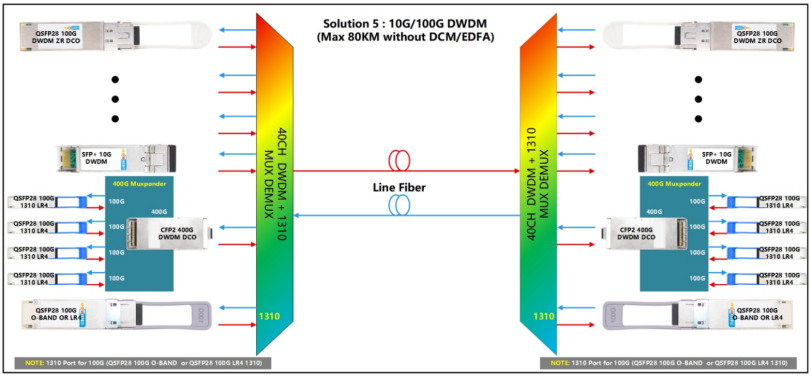

Solution d'interconnexion n° 5 : Transmission mixte 10G/100G double fibre (Max. 80 KM)

Description de la solution

Déployez un dispositif de multiplexage par répartition en longueur d'onde DWDM en bande C à 40 canaux (avec port 1310 nm) au niveau des stations locale et distante. Adoptez des modules optiques cohérents QSFP28 100G DWDM ZR DCO ou des modules optiques SFP+ 10G DWDM pour mettre en œuvre une interconnexion à double fibre à courte portée et multicanal mixte pour les services 10G et 100G. Le port 1310 nm prend en charge un canal d'extension 100G supplémentaire avec soit le module QSFP28 100G DWDM en bande O, soit le module QSFP28 100G 1310 nm LR4. Cette solution ne nécessite aucun dispositif actif, aucune amplification EDFA et aucune compensation de dispersion. Les modules optiques peuvent être insérés directement dans les commutateurs. Pour une transmission à bande passante plus élevée, ajoutez des cartes Muxponder 400G, des modules cohérents CFP2 400G DCO et des modules optiques QSFP28 100G 1310 nm LR4 pour obtenir une bande passante plus importante, particulièrement adaptée aux scénarios d'interconnexion à courte portée dans les centres de données.
