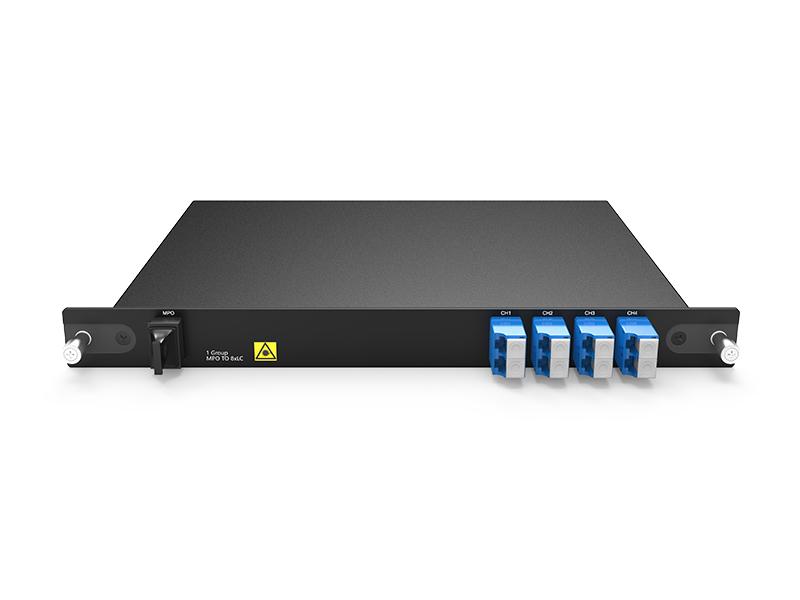

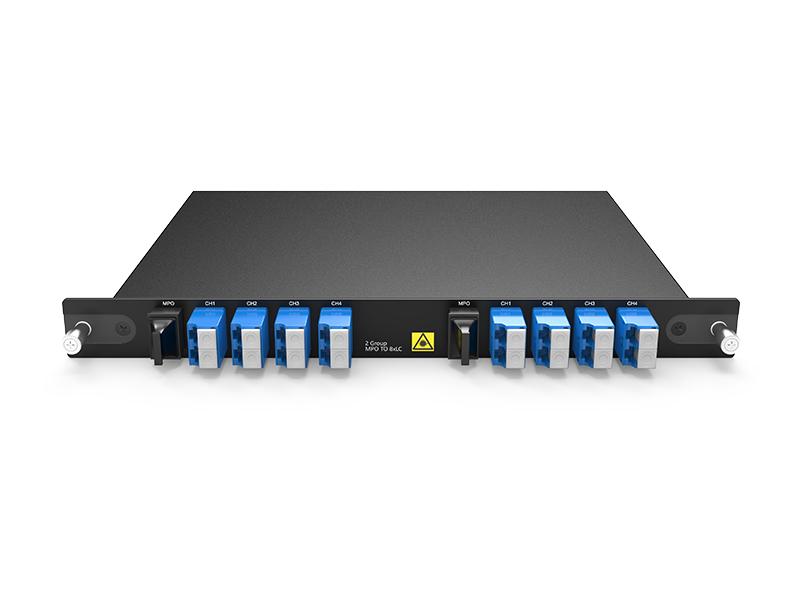

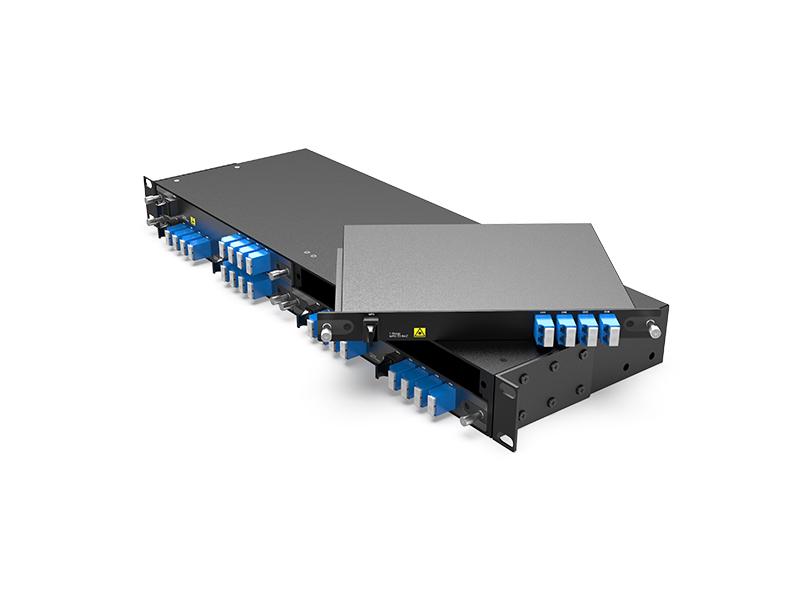

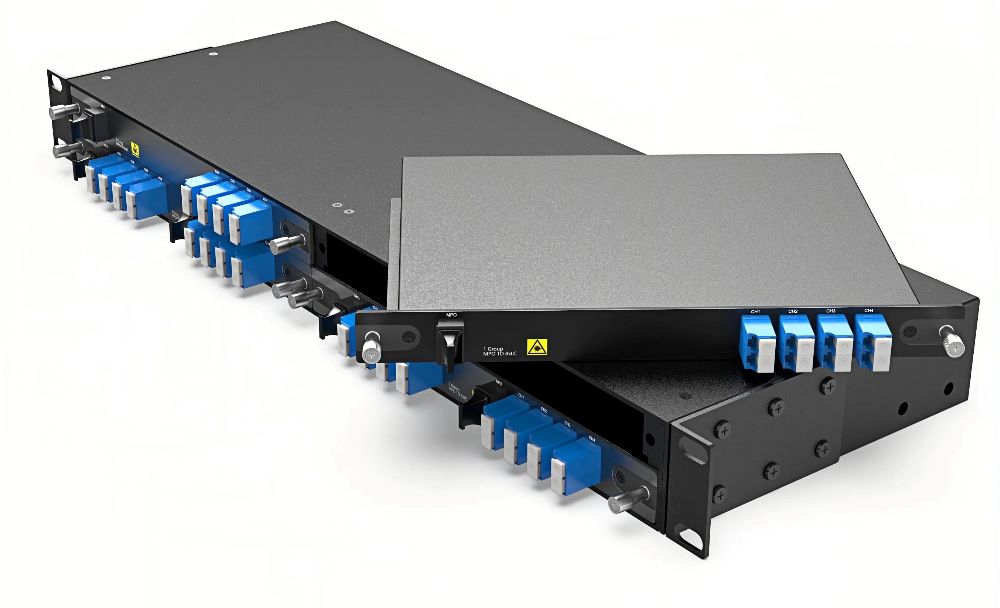

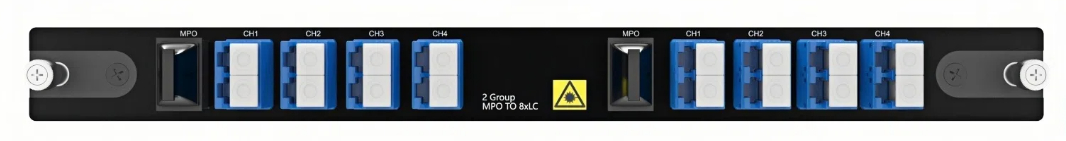

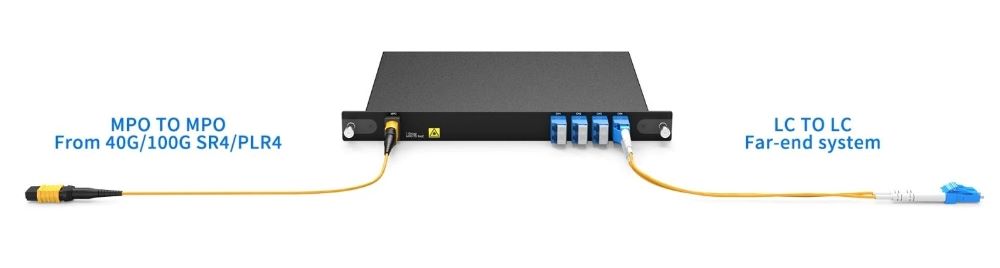

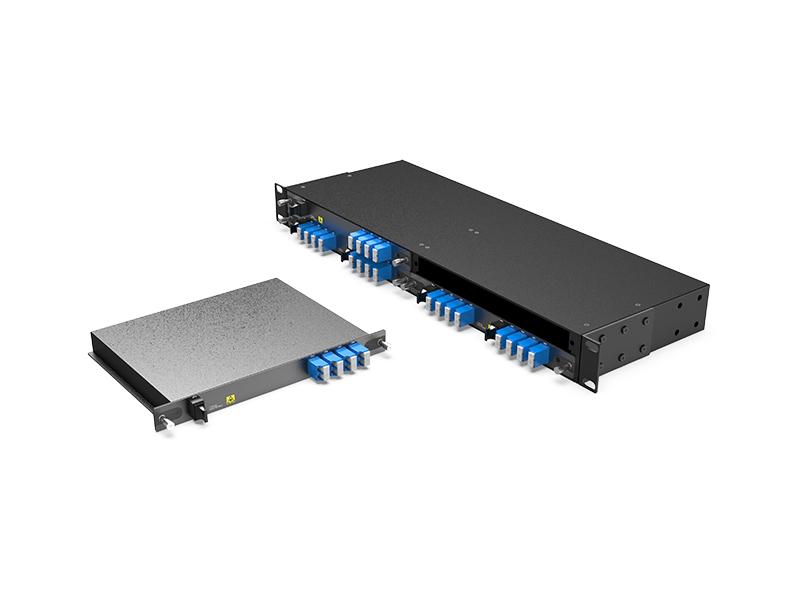

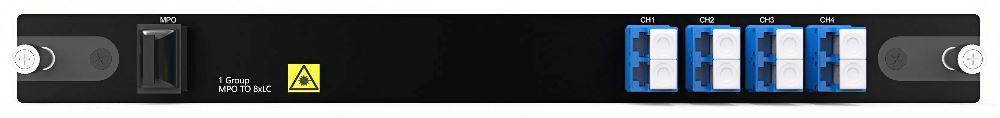

Équipement de dérivation optique MPO vers LC

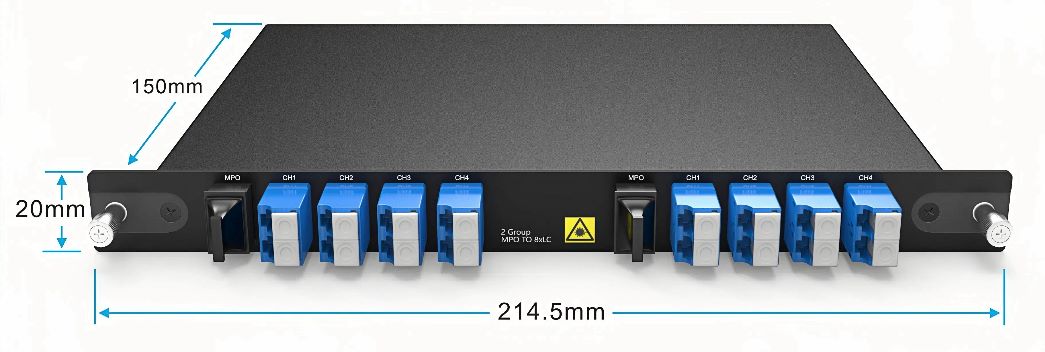

Haute performance en IL & Rl Disponible en 8,12 et 24 fibres dimension précise 100% en interne testé Longueur de furcation personnalisée pour répondre aux différentes situations d'installation Fibre unique Interface de connecteur disponible en SC & LC sous forme de canal simplex ou duplexSoutenez les applications Ethernet et Fibre Channel de vitesse supérieures (OM3, OM4 et SM Fibres)

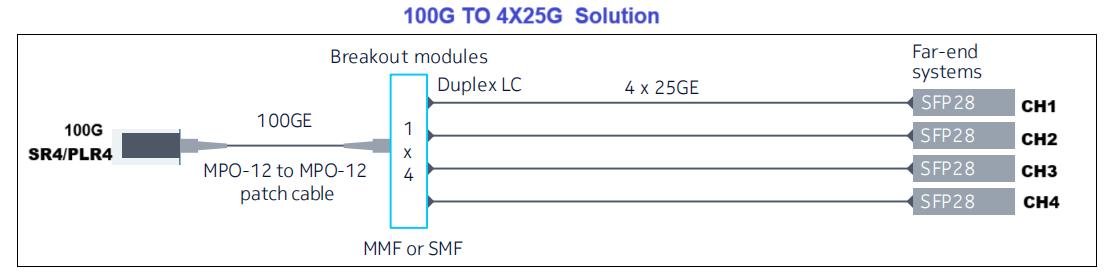

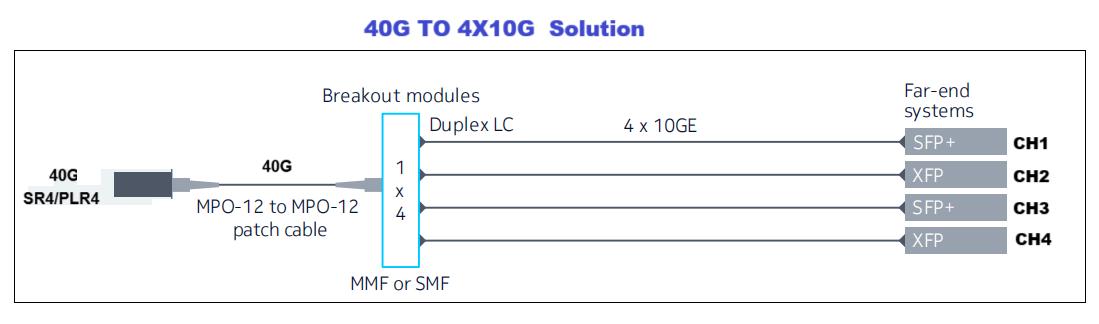

prend en charge les connecteurs MPO 10 X 40G/100G vers les connecteurs double LC 40 X 10G/25G

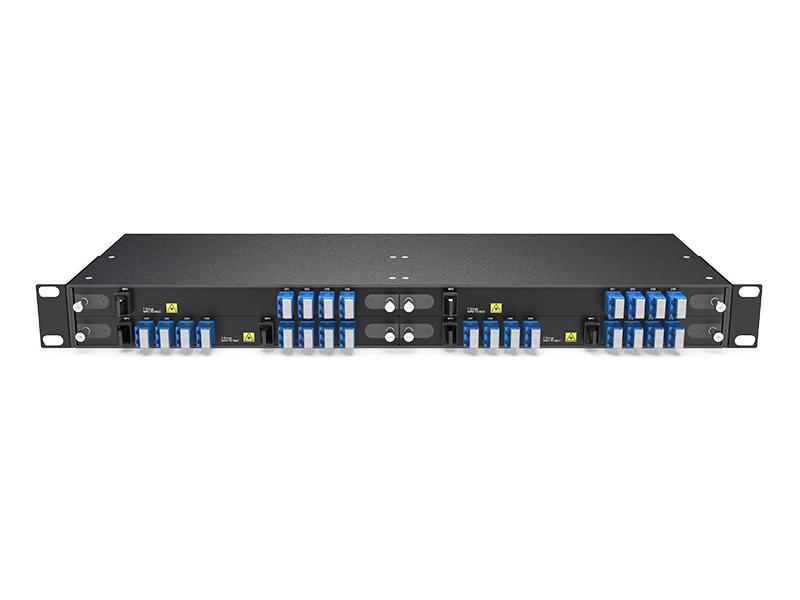

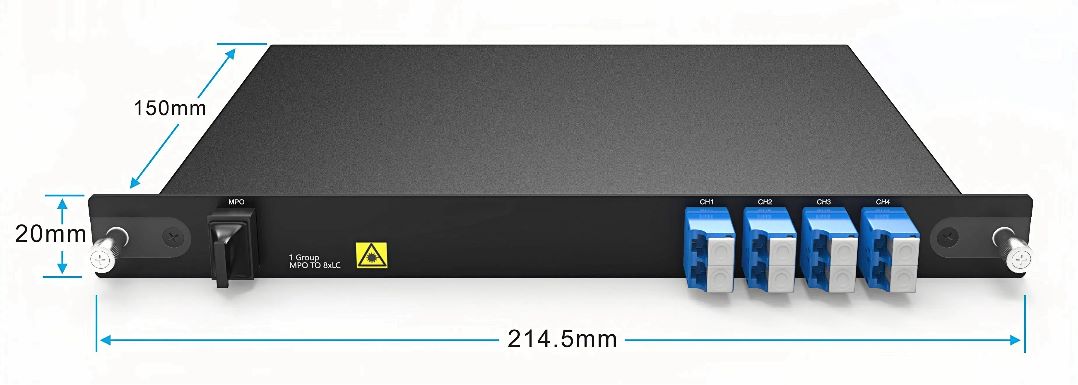

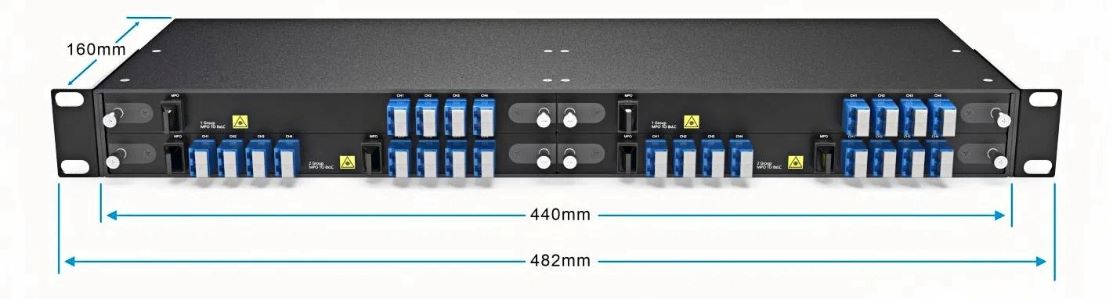

48 cœurs MPO à 48 LC/UPC 2*24 cœurs MPO à 24 LC/UPC 12 cœurs MPO à 12 LC/UPC Baie 19 pouces 2U

IL

Caractéristiques Prend en charge le multi-débit (100GE et OTU4) de 103,1 Gb/s à 111,8 Gb/s au total. Débit binaire des voies 25,78 Gb/s 100GE, 27,95 Gb/s OTU4 Transmission jusqu'à 10 km sur SMF Interface électrique E/S haute vitesse (CAUI-10) Interface MDIO avec surveillance de diagnostic numérique intégrée Package CFP MSA avec connecteur LC duplex Alimentation simple +3,3 V Consommation électrique maximale 12W Température du boîtier de fonctionnement : 0 à +70 °C Conforme aux normes IEEE802.3ba et ITU-T G.959.1 Conforme à la directive européenne 2015/863/UE Application 100GBASE-LR4

40ch / 48CH DWDM AAWG Module, faible perte d'insertion, isolement élevé, faible PDLlarge opérant longueur d'onde: C-bande UIT ( C17 ~ C61) large opérant Température: -20 à 70 ° C

Caractéristiques Faible perte d'insertion, commutation rapide. Contrôle RS232 et gestion Ethernet RJ45. Le port série adopte une interface femelle RS-232. La commutation du chemin optique peut être contrôlée via des boutons, des ports série et des ports réseau. Et elle peut être actionnée en verrouillant les touches via des instructions.

Super bande C 60 canaux + MON 100 GHz DWDM MUX/DEMUX 1U LC/UPC Ce Mux Demux DWDM à 60 canaux a un espacement des canaux de 100 GHz et effectue un multiplexage ou un démultiplexage de 60 canaux aux longueurs d'onde de l'ITU dans la bande Super C, élargissant considérablement le spectre de travail efficace par rapport à la bande C traditionnelle et à la bande C étendue. Il offre une combinaison de faible perte d'insertion optique et d'isolation de canal élevée ainsi qu'une fiabilité à long terme Information produit 60 canaux Super bande C 100 GHz avec port moniteur, LC/UPC, Mux Demux DWDM double fibre, montage en rack 1U Configuration Application du produit Spécifications optiques Paramètre _ spécification Unités Remarques Min. Taper Max. Espacement des canaux 100 Ghz Technologie AAWG (plateau) N° de canal 60 Canaux Fréquences des canaux Grille de l'UIT THz Gamme de fréquences de canal disponible Impair 190,75 196.650 THz 1524,50-1571,65 nm Même 190,7 196.600 THz 1524.89-1572.06 Bande passante du canal -12,5 +12,5 Ghz -0,10 +0,10 nm Précision de la longueur d'onde centrale -0,05 +0,05 nm Perte d'insertion@com 6 6.7 dB @Longueur d'onde centrale Perte d'insertion@mon 22 dB 1% Ondulation de la bande passante 1.0 1,5 nm Bande passante complète Bande passante à 1,0 dB 0,22 nm Bande passante à 3,0 dB 0,42 nm Bande passante à 20 dB 1.20 nm Uniformité de la perte d'insertion à l'UIT 1.20 dB Perte dépendante de la polarisation 0,5 dB Isolation des canaux adjacents 25 dB Isolation des canaux non adjacents 30 dB Diaphonie totale 24 24 dB Directivité 40 dB Perte de retour avec les connecteurs 40 45 dB Dispersion chromatique -20 +20 ps/nm PDL 0,5 dB PMD 1.0 ps Gestion de la puissance optique du port commun 24 dBm Poids net 3.5 KG Dimensions (HxLxP) 44x481,8x230mm mm Des conditions de fonctionnement Paramètre _ Min. Max. Unités Température -5 65 ℃ Humidité Sans condensation 0 90 % HR Conditions de stockage Paramètre Min. Max. Unités Température -40 85 ℃ Humidité Sans condensation 0 90 % HR
