Caractéristiques:

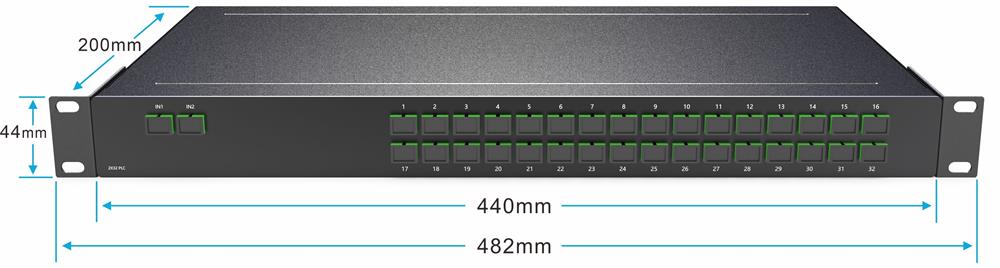

Rack PLC 1U
Les PLC de Fiberwdm sont développés à partir d'un procédé unique de guide d'ondes en verre de silice, avec des fibres optiques alignées avec précision et intégrées dans un boîtier miniature. Ils offrent une solution de distribution de lumière économique, compacte et très fiable. Ces dispositifs PLC présentent des performances élevées : faibles pertes d'insertion, faible PDL, forte atténuation et excellente uniformité sur une large plage de longueurs d'onde (de 1260 nm à 1620 nm) et fonctionnent à des températures allant de -40 °C à +85 °C. Ils sont disponibles en configurations standard 1 × 4, 1 × 8, 1 × 16 et 1 × 32, ainsi qu'en structures personnalisées 2 × 8, 2 × 16, 2 × 32 et 2 × 64.
Produit

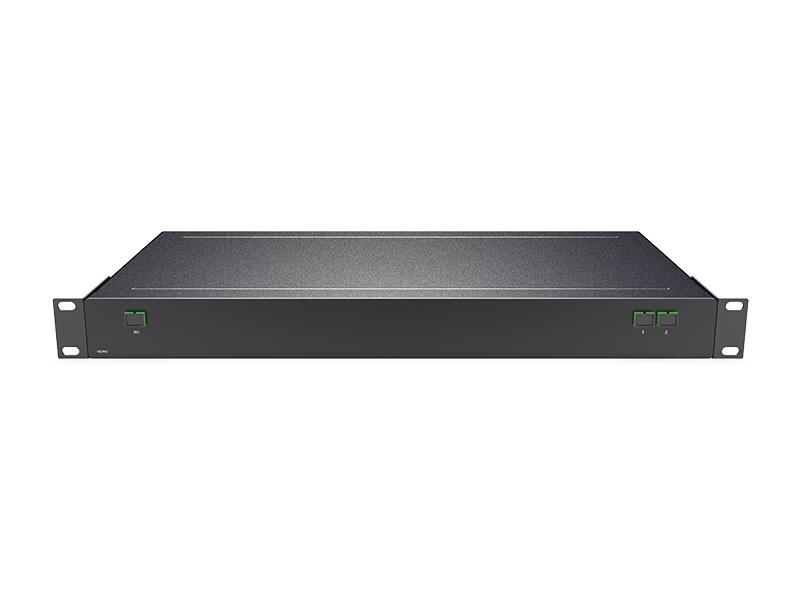

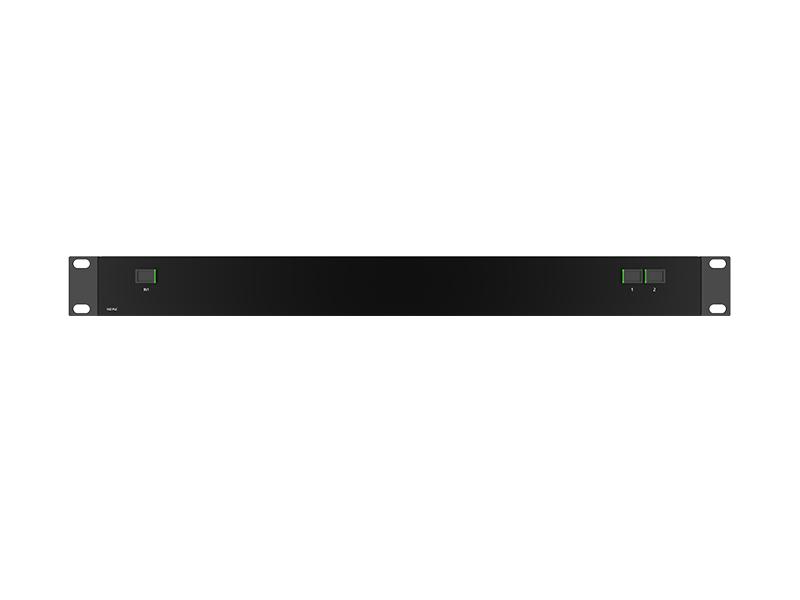

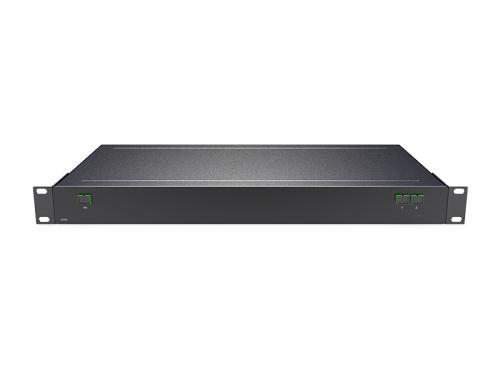

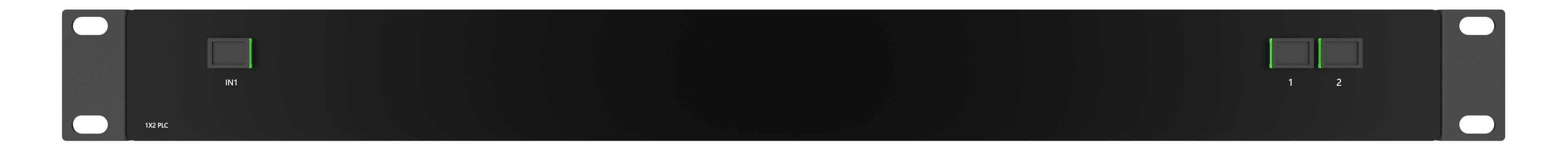

1*2 PLC SC/APC Rack 1U

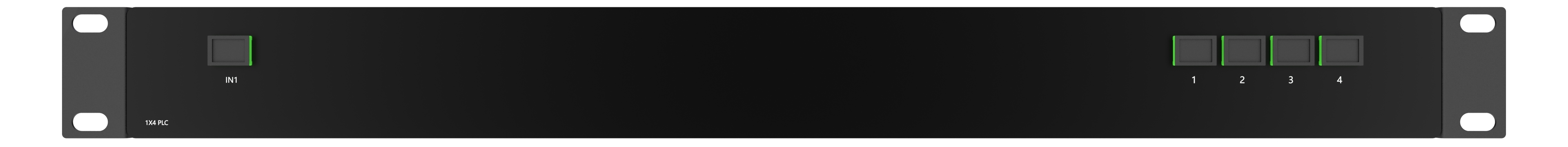

1*4 PLC SC/APC 1U Rack

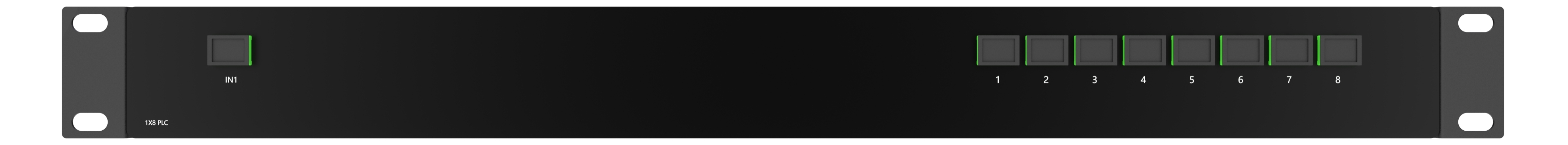

1*8 PLC SC/APC 1U Rack

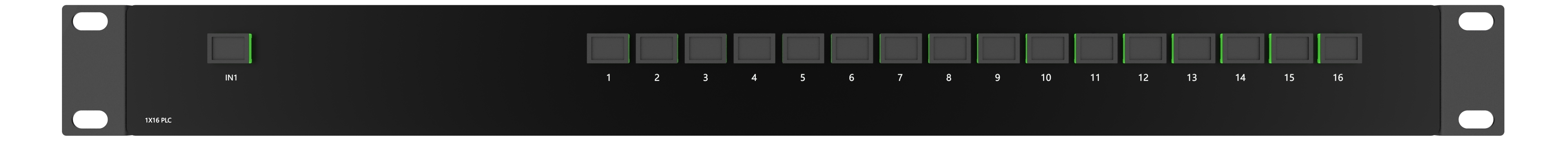

1*16 PLC SC/APC 1U Rack
1*32 PLC SC/APC 1U Rack

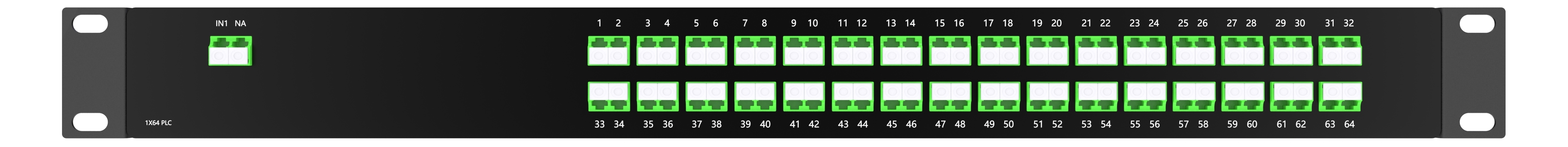

1*64 PLC LC/APC 1U Rack

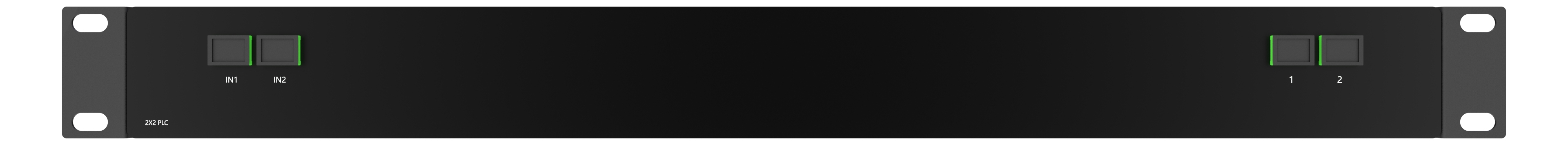

Rack 1U 2*2 PLC SC/APC

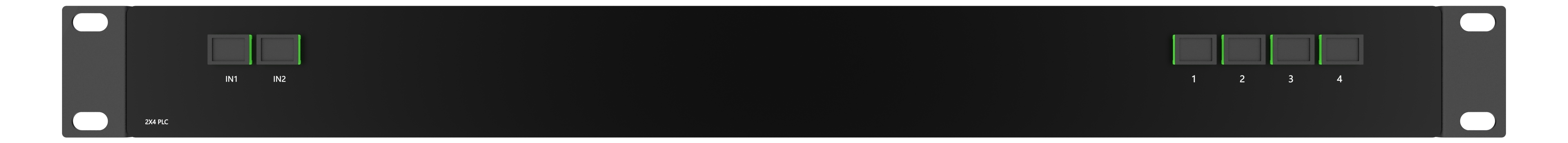

2*4 PLC SC/APC 1U Rack
2*8 PLC SC/APC 1U Rack

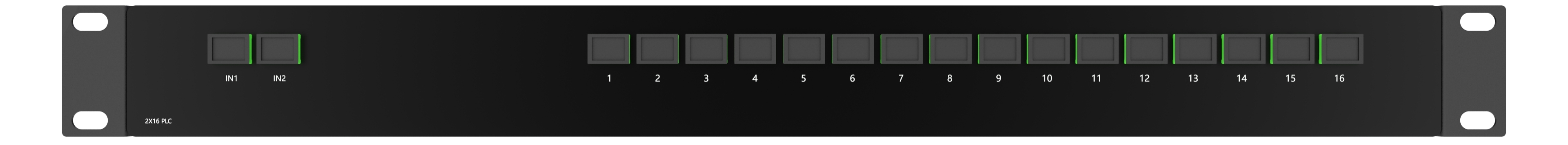

2*16 PLC SC/APC 1U Rack

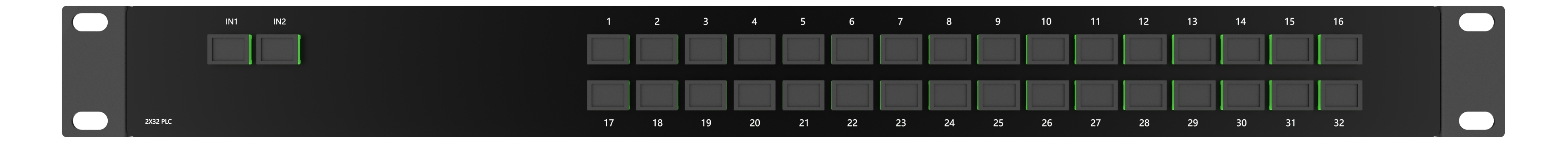

2*32 PLC SC/APC 1U Rack
2 * 64 PLC L C/ UN PC Rack 1U
Caractéristiques:
Applications
Conformité
Spécifications de l'automate programmable 1*N
| Configuration des ports | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| Type de fibre | SMF-28e ou spécifié par le client | ||||||
| Longueur d'onde de fonctionnement (nm) | 1260～1650 | ||||||
| Perte d'insertion | Typique | 3.7 | 6.8 | 10.0 | 13.0 | 16.0 | 19,5 |
| Max | 4.0 | 7.2 | 10,5 | 13,5 | 16.9 | 21.0 | |
| Uniformité de perte (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 | 1.5 | 2.5 |
| Perte de retour (dB) | Min | 50 | 50 | 50 | 50 | 50 | 50 |
| Perte dépendante de la polarisation (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Directivité (dB) | Min | 55 | 55 | 55 | 55 | 55 | 55 |
| Perte en fonction de la longueur d'onde (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,8 |
|
Perte dépendante de la température (-40～85°C) (dB) |
Max |
0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1.0 |
|
Température de fonctionnement (°C) |
-40~85 | ||||||
|
Température de stockage (°C) |
-40~85 | ||||||
|
Dimensions de l'emballage (mm) |
40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 | |
|
Kit de montage en rack 19 pouces (mm) |

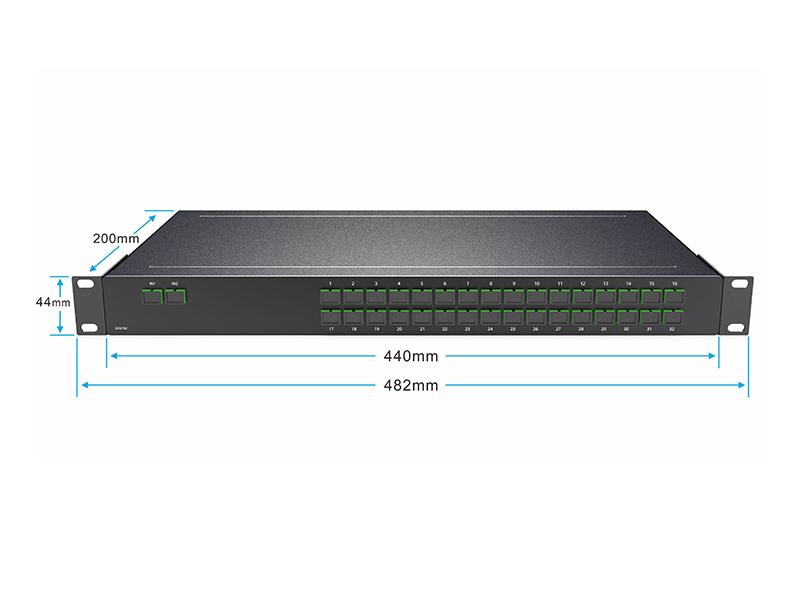

1U, 440*200*44 | ||||||
Remarques : 1. Spécifications sans connecteurs de fibre.
2. Test de température ambiante.
Spécifications de l'automate programmable 2*N
| Configuration des ports | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Type de fibre | SMF-28e ou spécifié par le client | ||||||
| Longueur d'onde de fonctionnement (nm) | 1260～1650 | ||||||
| Perte d'insertion | Typique | 3.8 | 7.4 | 10.8 | 14.2 | 17.0 | 21.0 |
| Max | 4.2 | 7.8 | 11.2 | 14.6 | 17,5 | 21,5 | |
| Uniformité de perte (dB) | Max | 1.0 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 |
| Perte de retour (dB) | Min | 50 | 50 | 50 | 50 | 50 | 50 |
| Perte dépendante de la polarisation (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 | 0,4 | 0,5 |
| Directivité (dB) | Min | 55 | 55 | 55 | 55 | 55 | 55 |
| Perte en fonction de la longueur d'onde (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1.0 |
|
Perte dépendante de la température (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,8 | 0,8 | 0,8 | 1.0 |
| Température de fonctionnement (°C) | -40~85 | ||||||
| Température de stockage (°C) | -40~85 | ||||||
| Dimensions de l'emballage (mm) | 40×4×4 | 40×4×4 | 50×4×4 | 50×4×4 | 60×7×4 | ||
| Kit de montage en rack 19 pouces (mm) | 1U, 440*200*44 | ||||||
Remarques : 1. Spécifications sans connecteurs de fibre.
2. Test de température ambiante.
Colis (mm)
Informations sur la commande
| Numéro de pièce | Caractéristiques |
| 1P2-1U02A | 1x2 PLC SC/APC Rack 1U 440*200*44 mm |
| 1P4-1U02A | 1 rack 1U pour 4 automates programmables SC/APC, dimensions : 440 × 200 × 44 mm |
| 1P8-1U02A | 1 rack 1U pour 8 automates programmables SC/APC, dimensions : 440 × 200 × 44 mm |
| 1P16-1U02A | 1 rack 1U pour automate programmable SC/APC 16 modules (440 x 200 x 44 mm) |
| 1P32-1U02A | 1 rack 1U pour automate programmable SC/APC 32 modules (440 x 200 x 44 mm) |
| 1P64-1U01A | 1 rack 1U PLC LC/APC 64 modules, dimensions : 440 × 200 × 44 mm |
| 2P2-1U02A | Baie 1U 2x2 PLC SC/APC 440*200*44 mm |
| 2P4-1U02A | Baie 1U 2x4 PLC SC/APC 440*200*44 mm |
| 2P8-1U02A | Baie 1U 2x8 PLC SC/APC 440*200*44 mm |
| 2P16-1U02A | Baie 1U 2x16 PLC SC/APC 440*200*44 mm |
| 2P32-1U02A | 2 x 32 automates programmables SC/APC, rack 1U, 440 x 200 x 44 mm |
| 2P64-1U01A | Baie 1U 2 x 64 PLC LC/APC, dimensions : 440 x 200 x 44 mm |
Vous souhaitez en savoir plus sur ce produit ?
Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.
Répartiteur PLC 1X2 SC/APC enfichable LGX Box 215*150*20 mm
Répartiteur PLC 1X4 SC/APC enfichable LGX Box 215*150*20 mm
Répartiteur PLC 1X8 SC/APC enfichable LGX Box 215*150*20 mm
Répartiteur PLC 1X16 LC/APC enfichable LGX Box 215*150*20 mm
Répartiteur PLC 2X2 SC/APC enfichable LGX Box 215*150*20 mm
Répartiteur PLC 2X4 SC/APC enfichable LGX Box 215*150*20 mm
Répartiteur PLC 2X8 SC/APC enfichable LGX Box 215*150*20 mm
Répartiteur PLC 2X16 LC/APC enfichable LGX Box 215*150*20 mm
