Les 4Channels à fibre unique (8 vagues) CWDM MUX DEMUX sont conçus par FiberWDM, les vagues d'un côté sont: RX 1470 nm à 1530 Nm / TX 1550 nm à 1610 nm, et les ondes de B de B sont: RX 1550 NM à 1610 NM / TX 1470NM à 1530nm; Il s'agit d'un périphérique CWDM passif et d'une boîte LGX plug-in, peut brancher le rack 2SLOT 1U, prendre en charge les activités de différence 8Channels dans une fibre optique pour la transmission point à point en bidirection.
4Channels Single-Fiber (8waves) 1470-1610NM CWDM MUX / DEMUX, LC / UPC, Plug-In LGX Boîte et rack 2Slot 1U
Les 4Channels à fibre unique (8 vagues) CWDM MUX DEMUX sont conçus par Fibrewdm, Les vagues d’une côté sont: RX 1470 nm à 1530 nm / tx 1550 nm à 1610 nm, et les vagues du côté B sont: Rx 1550 nm à 1610 nm / tx 1470 nm à 1530 nm; Il s'agit d'un périphérique CWDM passif et d'une boîte LGX plug-in, peut brancher le rack 2SLot 1U, prendre en charge la différence de 8Channels dans la transmission Oneoptical Fiber Forbi-Directionpoint-To-Point
Il fonctionne dans la diffusion et la télévision, l'IDC, la finance, le gouvernement, le cloud, les données massives et d'autres industries, où la ressource de fibre optique est rare
Panneau de produit

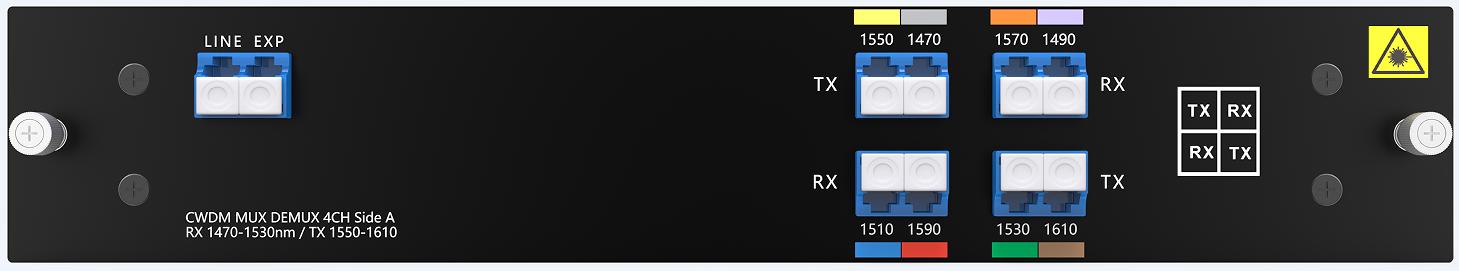

Côté une seule fibre 4ch CWDM MUX / DEMUX

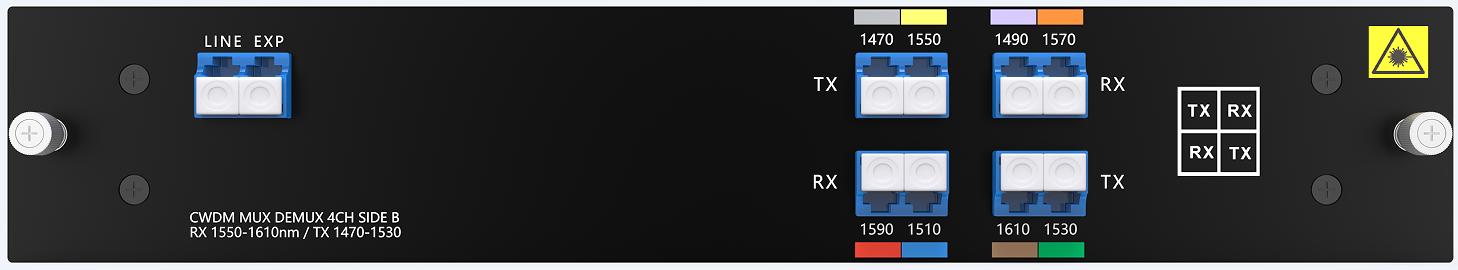

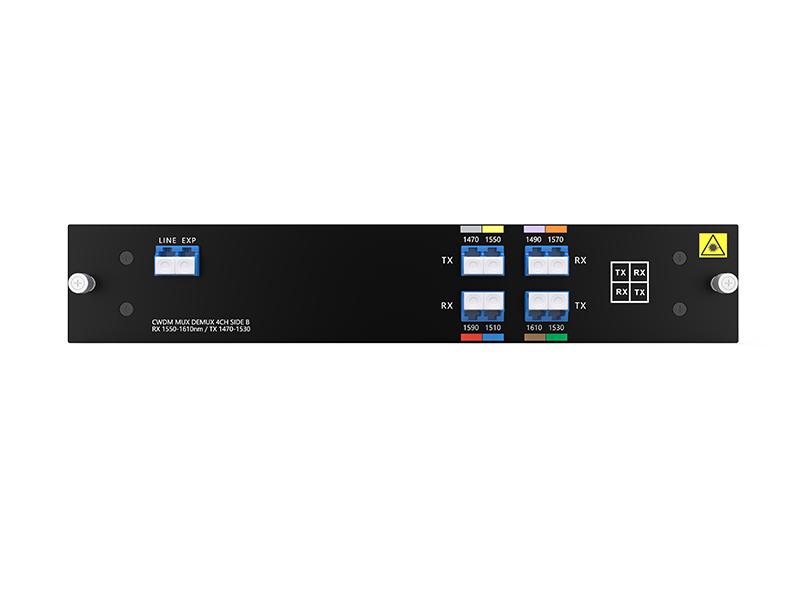

Côté B Fibre unique 4ch CWDM MUX / DEMUX
Le port de Mon est destiné à la surveillance des liens réseau ou à une surveillance de l'alimentation, un dépannage facile sans affecter le trafic

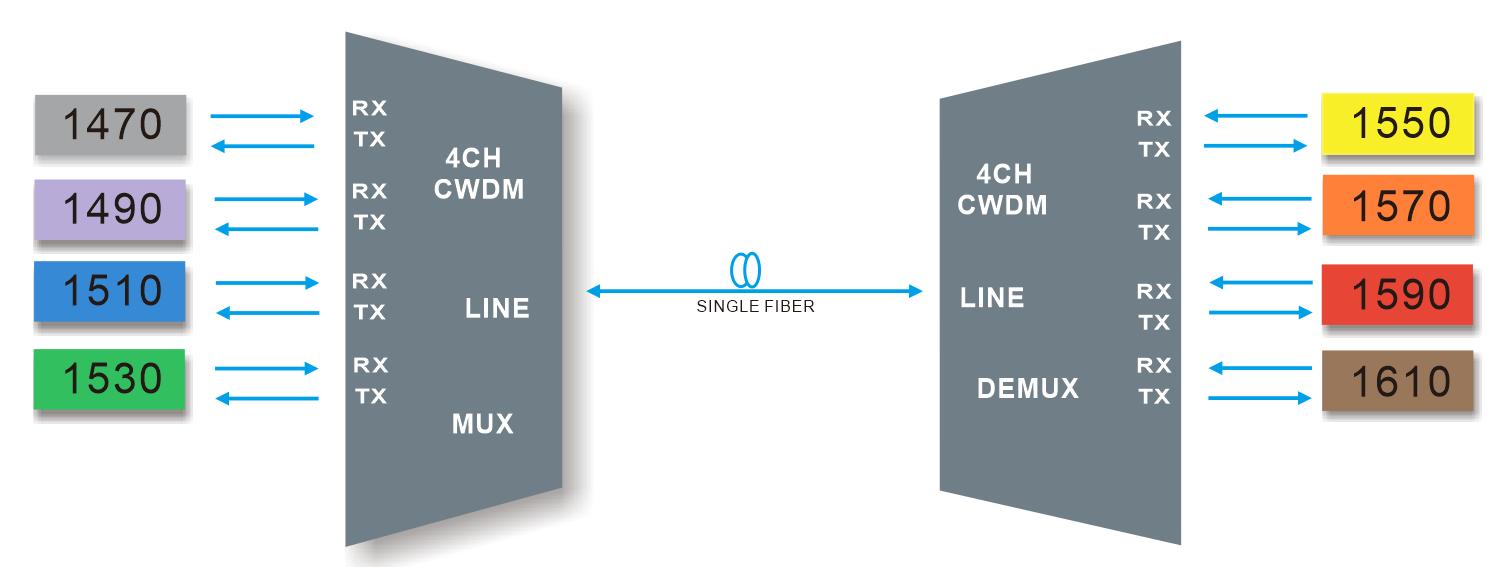

Lien de ligne
TRANSMISSION DE FIBRE UNE FIBRE 4CHCWDM MUX / DEMUX
4Channels (8 vagues) CWDM MUX / DEMUX, doivent être utilisés dans les paires, qui transmettent et reçoivent différentes longueurs d'onde, prennent en charge la différence de 4 canaux, des applications telles que 1G / 10G Ethernet, SDH / SONET et 8/4/2/1G, dans deux fibres optiques pour la transmission point à point
Spécification du produit
Longueur d'onde | 1470-1610nm | Espacement des canaux | 20 nm |
Bande passante du canal | ± 6 5nm | Technologie | TFF (filtre à couches minces) |
Perte | ≤2 4db | Longueur d'onde centrale Précision | ± 0 05NM |
Pertes de rendement | ≥ 45 dB | Directivité | ≥ 45 dB |
Dispersion en mode polarisation | ≤ 0 1PS | Perte dépendante de la polarisation | ≤ 0 3db |
Isolement des canaux | Adjacent ≥30 dB | Température | Opération-40 à 85 ° C Stockage -40 à 85 ° C |
Poids net | LGX Box 0 5kg 2slot 1u rack 1 5kg | Dimensions (HXWXD) | LGX Box 190 * 200 * 39 mm 2Slot 1U Rack 44 * 440 * 230 mm |
Remarque: spécifié avec les connecteurs

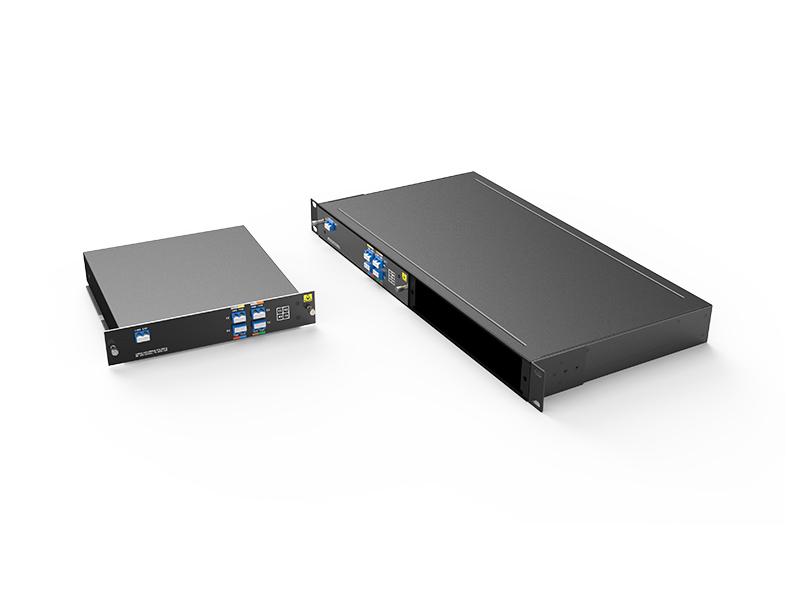

Informations sur les forfaits

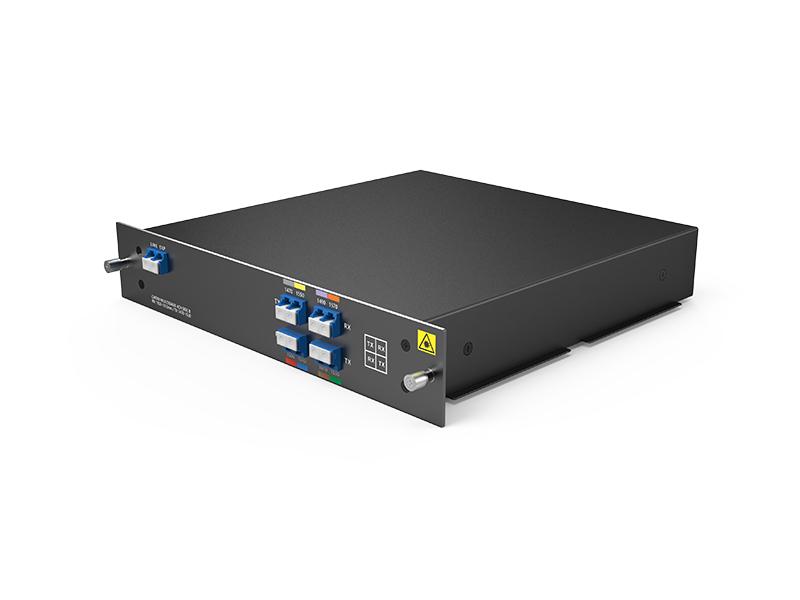

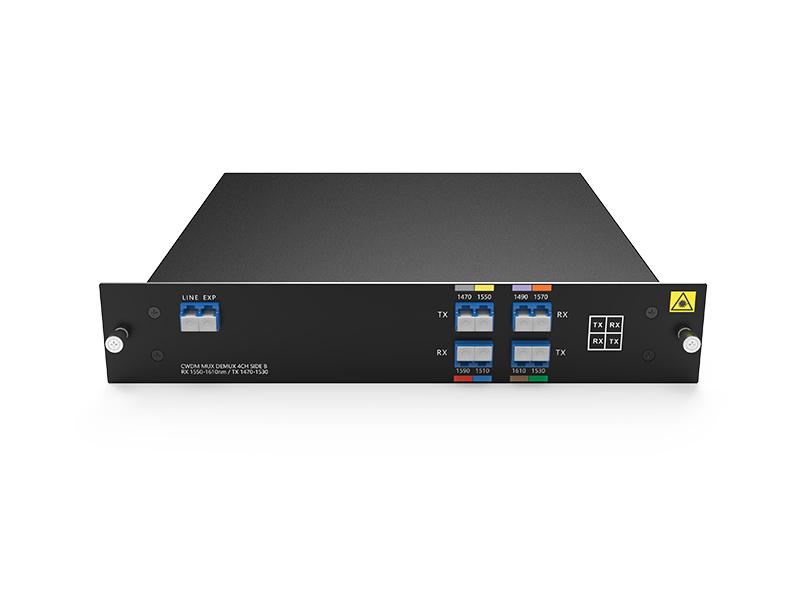

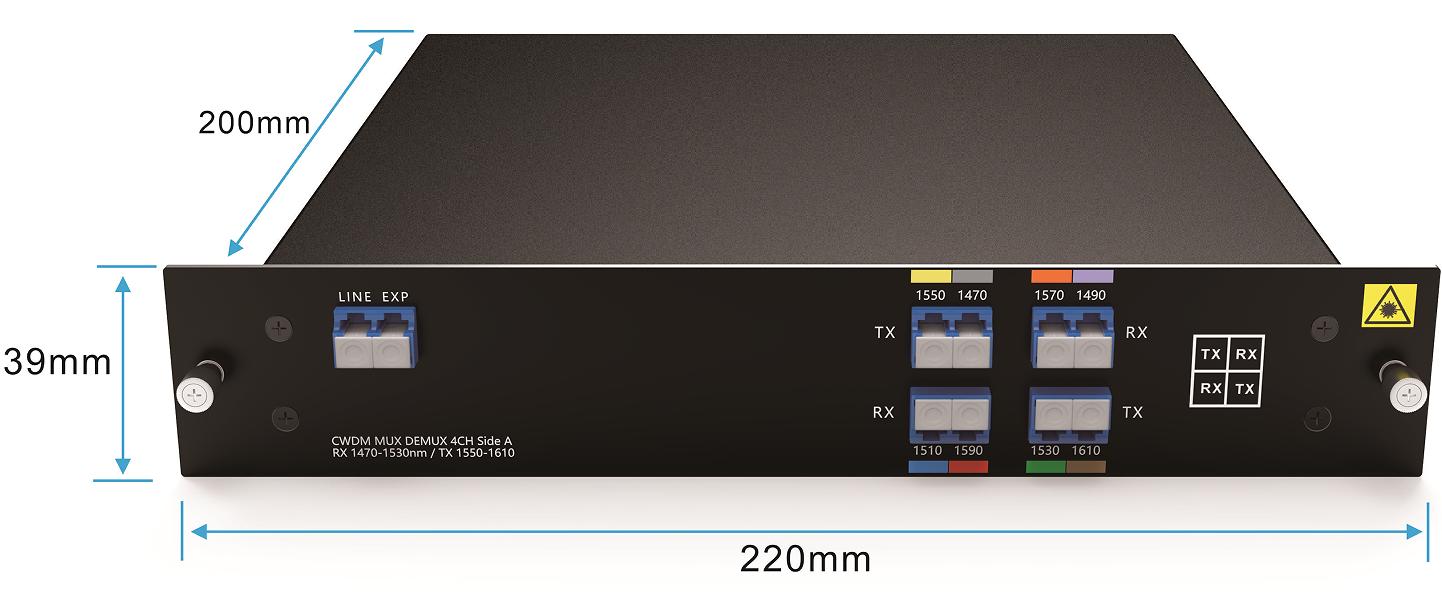

Plug-in LGX Box

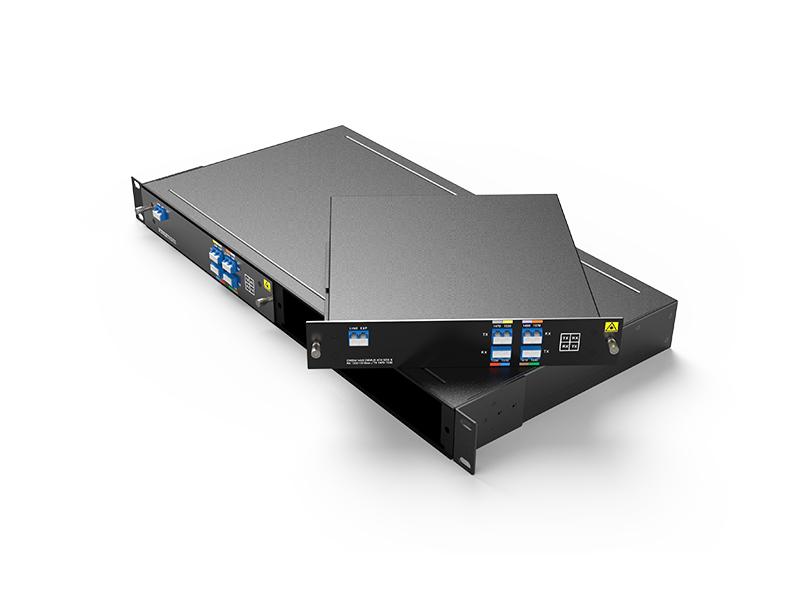

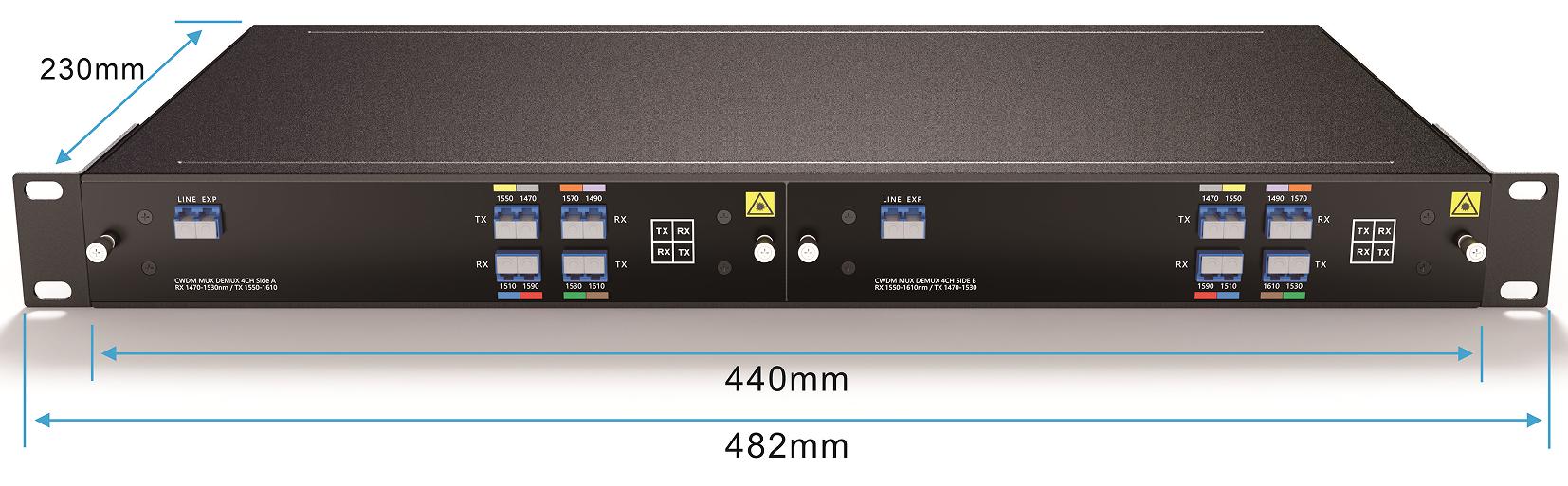

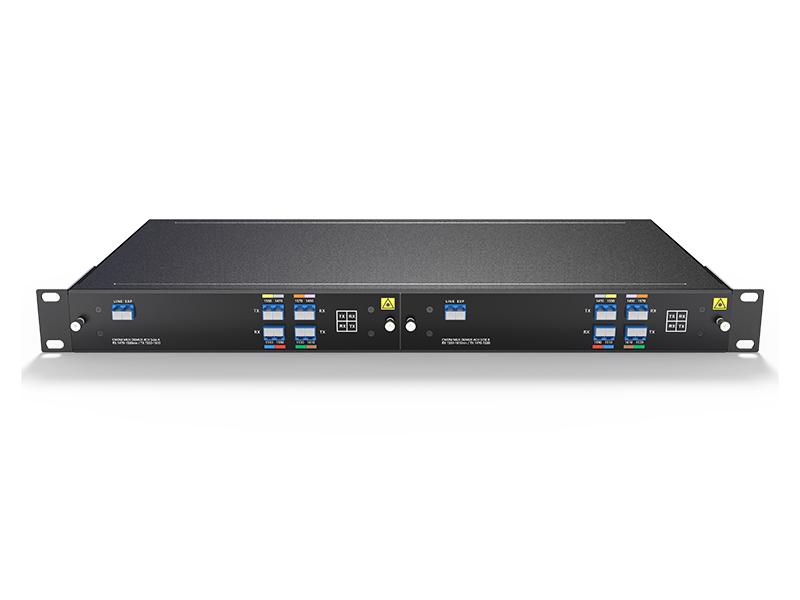

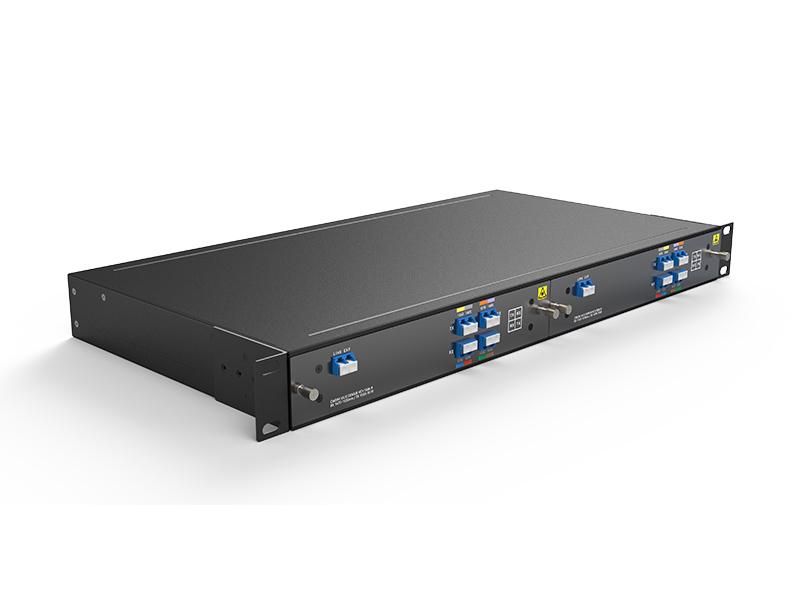

Rack 1u à 2 slot pour la boîte LGX
Informations sur la commande:
N ° de produit | Description du produit |
CM8-1U01-4761A | CWDM MUX / DEMUX 4CH 8WAVES (RX1470NM ~ 1530NM / TX1550NM ~ 1610NM), fibre unique, LC / UPC, côté LGX rechargeable |
CD8-1U01-4761B | CWDM MUX / DEMUX 4CH 8WAVES (RX1550NM ~ 1610NM / TX1470NM ~ 1530NM), fibre unique, LC / UPC, Plug-In Lgx Box Side B |
1U02-2LGX | Rack 1u pouce de 19 ”avec 2 fentes pour la boîte LGX rechargeable, 440 * 230 * 44 mm |
Remarque: conception personnalisée Wesupport, veuillez nous contacter par e-mail.
