Émetteur-récepteur SFP réglable DWDM 10 Gb/s 80 km

Fonctionnalités :

Prend en charge des débits binaires de 9,95 à 11,3 Gb/s
Enfichable à chaud
Connecteur LC duplex
Émetteur laser accordable DWDM
Photo-détecteur APD
Grille ITU-T 50 GHz, bande C
Liaisons SMF jusqu'à 80km
Interface 2 fils pour les spécifications de gestion conforme à l'interface de surveillance de diagnostic numérique SFF 8472
Alimentation :+3,3 V
Consommation électrique<2,5 W
Plage de température : 0 ~ 70 °C
Conforme RoHS

Applications :

SFP DWDM 50 GHz entièrement réglable
Ethernet 10GBASE-ZR/ZW
Sonet OC-192/SDH SDH STM-64 ITU-T G.959.1 P1L1-2D2
Canal fibre 10G
Réseaux DWDM

Se renseigner Télécharger

Catégories

Produits chauds

Les détails du produit

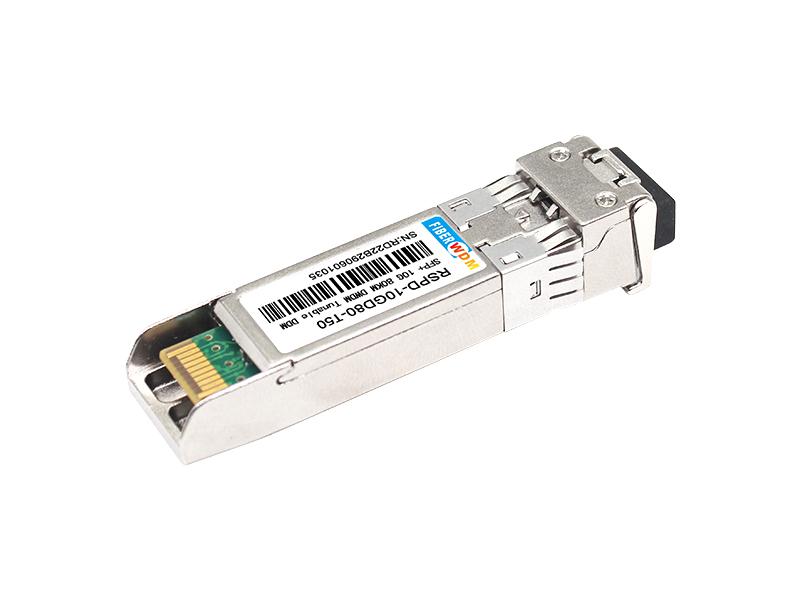

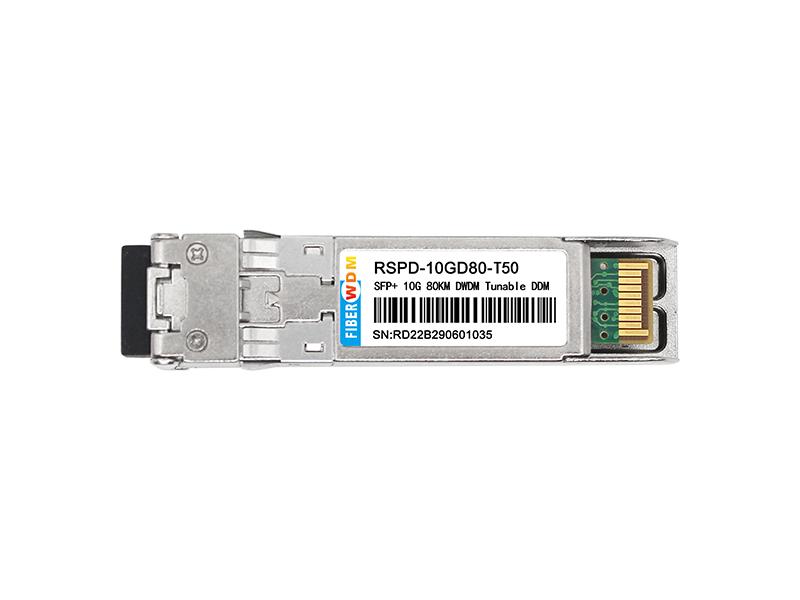

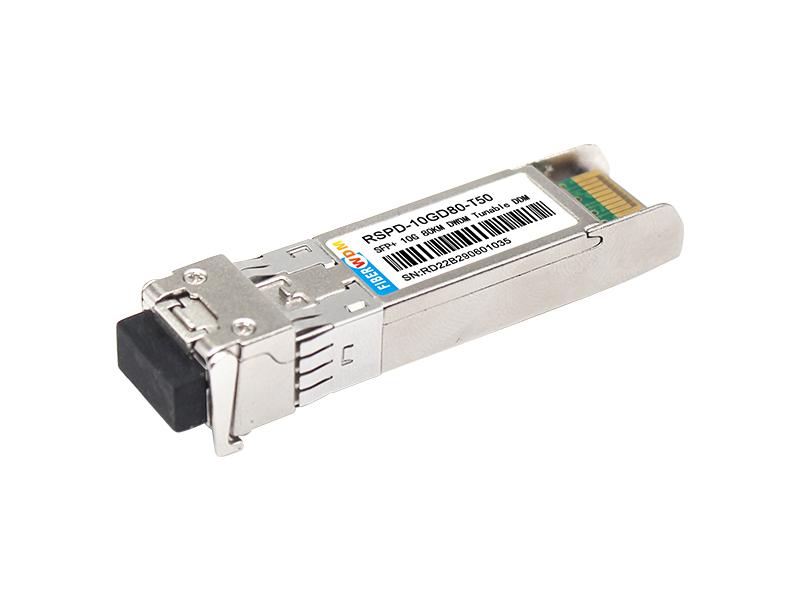

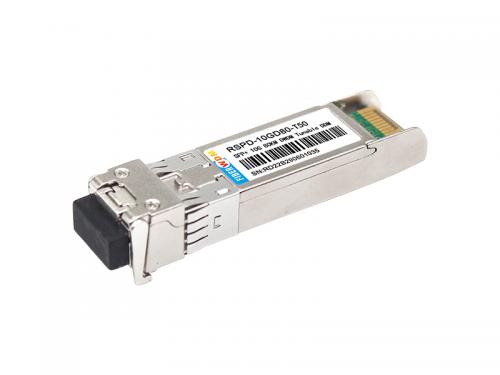

RSPD-10GD80-T50

Émetteur-récepteur SFP réglable DWDM 10 Gb/s 80 km

Enfichable à chaud, LC duplex, 50 GHz ITU-T-T, DWDM réglable et APD, mode unique

Description :

Les émetteurs-récepteurs FIBERWDM RSPD-10GD80-T50 à petit facteur de forme 10 Gb/s (SFP) sont conformes à la spécification actuelle de l'accord multi-source (MSA) SFP. L'émetteur DWDM TUNABLE refroidi hautes performances et le récepteur APD haute sensibilité offrent des performances supérieures pour les applications SONET/SDH, 10G FC et Ethernet jusqu'à 80 km de liaisons optiques.

Le module SFP+ est conforme aux normes SFF-8431, SFF-8432 et IEEE 802.3ae 10GBASE-ZR. Les fonctions de diagnostic numérique sont disponibles via une interface série à 2 fils, comme spécifié dans SFF-8472.

Le facteur de forme entièrement compatible SFP offre une possibilité de branchement à chaud, des mises à niveau faciles des ports optiques et de faibles émissions EMI.

Notes maximales absolues

Paramètre	Symbole	Min.	Typique	Maximum.	Unité
Température de stockage	TS	-40		+85	°C
Température de fonctionnement du boîtier	TA	0		70	°C
Tension d'alimentation maximale	Vcc	-0,5		4	V
Humidité relative	DR	0		85	%

Caractéristiques électriques (TOP = 0 à 70 °C, VCC = 3,135 à 3,465 Volts)

Paramètre	Symbole	Min.	Typique	Maximum.	Unité	Remarque
Tension d'alimentation	Vcc	3,135		3,465	V
Courant d'alimentation	Cic		350	450	mA
Consommation électrique	P			1,5	W
Section émetteur :
Impédance différentielle d'entrée	Rin		100		Ω	1
Tolérance de tension CC asymétrique d'entrée Tx (Réf. VeeT)	V	-0,3		4	V
Swing de tension d'entrée différentielle	Vin,pp	180		700	mV	2
Tension de désactivation de transmission	VD	2		Vcc	V	3
Tension d'activation de transmission	VEN	Vé		Vee+0,8	V
Section Récepteur :
Tolérance de tension de sortie asymétrique	V	-0,3		4	V
Tension différentielle de sortie Rx	Vo	300		850	mV
Temps de montée et de descente de la sortie Rx	Tr/Tf	30			ps	4
Défaut LOS	Défaut VLOS	2		VccHOST	V	5
LDV normale	Norme VLOS	Vé		Vee+0,8	V	5

Remarque :

1. Connecté directement aux broches d'entrée de données TX. Couplage CA des broches au circuit intégré du pilote laser.

2. Selon SFF-8431 Rév. 3.0

3. Dans une terminaison différentielle de 100 ohms.

4. 20%ï½80%

5. LOS est une sortie à collecteur ouvert. Doit être relevé avec 4,7k – 10kΩ sur la carte hôte. Le fonctionnement normal est le 0 logique ; la perte de signal est logique 1. La tension de rappel maximale est de 5,5 V.

Paramètres optiques (TOP = 0 à 70 °C, VCC = 3,135 à 3,465 Volts)

Paramètre	Symbole	Min.	Typique	Maximum.	Unité	Remarque
Section émetteur :
Longueur d'onde optique - Fin de vie	λ	X-100	X	X+100	pm
Longueur d'onde optique - Début de la vie	λ	X-25	X	X+25	pm
Puissance optique moyenne	Pavé	0		+5	dBm	1
Laser hors tension	Poff			-30	dBm
Taux d'extinction	ER	6			dB
Pénalité de dispersion de l'émetteur	TDP			3.0	dB	2
Bruit d'intensité relative	Rin			-128	dB/Hz	3
Tolérance de perte de retour optique		20			dB
Section Récepteur :
Longueur d'onde centrale	λr	1480		1565	nm
Sensibilité du récepteur	Sen			-23	dBm	4
L'affirmation	LOSA	-40		-	dBm
Le Dessert	LOSD			-24	dBm
L'hystérésis	LOSH	0,5			dB
Surcharge	Samedi	-7			dBm	5
Réflectance du récepteur	Rrx			-12	dB

Remarque :

1. Les chiffres de puissance moyenne sont fournis à titre informatif uniquement, conformément à la norme IEEE802.3ae.

2. Le chiffre TWDP nécessite que la carte hôte soit conforme à la norme SFF-8431. TWDP est calculé à l'aide du code Matlab fourni dans la clause 68.6.6.2 de IEEE802.3ae.

3. Réflexion 12dB.

4. Conditions des tests de récepteur sous contrainte selon IEEE802.3ae. Les tests CSRS nécessitent que la carte hôte soit conforme à la norme SFF-8431.

5. Surcharge du récepteur spécifiée dans OMA et dans les pires conditions de contrainte globale.

Caractéristiques temporelles

Paramètre	Symbole	Min.	Typique	Maximum.	Unité
TX_Disable Assert Time	t_off			10	nous
TX_Disable Negate Time	t_on			1	ms
Il est temps d'initialiser la réinitialisation de l'inclusion de TX_FAULT	t_int			300	ms
TX_FAULT de la faute à l'assertion	t_fault			100	nous
TX_Disable Time pour démarrer la réinitialisation	t_reset	10			nous
Temps d'affirmation de perte de signal du récepteur	TA,RX_LOS			100	nous
Temps de désaffirmation du signal en cas de perte du récepteur	Td,RX_LOS			100	nous
Temps de changement de sélection de débit	t_ratesel			10	nous
Heure de l'horloge d'identification en série	t_serial-clock			100	kHz

Affectation des broches

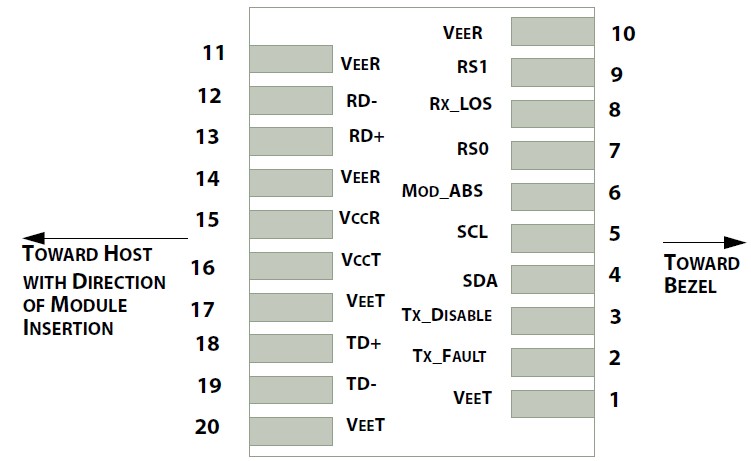

Diagramme des numéros et noms des broches du bloc de connecteur de la carte hôte

Définitions des fonctions des broches

PIN #	Nom	Fonction	Remarques
1	VeeT	Masse du transmetteur du module	1
2	Défaut d'émission	Défaut émetteur module	2
3	Désactivation de l'émission	Désactivation de l'émetteur ; Désactive la sortie laser de l'émetteur	3
4	SDL	Entrée/sortie de données d'interface série à 2 fils (SDA)
5	SCL	Entrée d'horloge d'interface série à 2 fils (SCL)
6	MOD-ABS	Module absent, connectez-vous à VeeR ou VeeT dans le module	2
7	RS0	Rate select0, contrôle en option le récepteur SFP+. Lorsqu'il est élevé, débit de données d'entrée 4,5 Go/s ; lorsqu'il est faible, débit de données d'entrée <=4,5 Gb/s
8	LOS	Indication de perte de signal du récepteur	4
9	RS1	Rate select0, contrôle en option l'émetteur SFP+. Lorsqu'il est élevé, débit de données d'entrée 4,5 Gb/s ; lorsqu'il est faible, débit de données d'entrée <=4,5 Gb/s
10	VeeR	Masse du récepteur du module	1
11	VeeR	Masse du récepteur du module	1
12	RD-	Sortie de données inversée du récepteur
13	RD+	Sortie de données non inversées du récepteur
14	VeeR	Masse du récepteur du module	1
15	VccR	Module récepteur alimentation 3,3V
16	VccT	Module émetteur alimentation 3,3V
17	VeeT	Masse de l'émetteur du module	1
18	TD+	Sortie de données inversée de l'émetteur
19	TD-	Sortie de données non inversées de l'émetteur
20	VeeT	Masse de l'émetteur du module	1

Remarque :

1. Les broches de terre du module doivent être isolées du boîtier du module.

2. Cette broche est une broche de sortie à collecteur ouvert/drain et doit être tirée vers le haut avec 4,7K-10Kohms vers Host_Vcc sur la carte hôte.

3. Cette broche doit être tirée vers le haut avec 4,7K-10Kohms à VccT dans le module.

4. Cette broche est une broche de sortie à collecteur ouvert/drain et doit être tirée vers le haut avec 4,7K-10Kohms vers Host_Vcc sur la carte hôte.

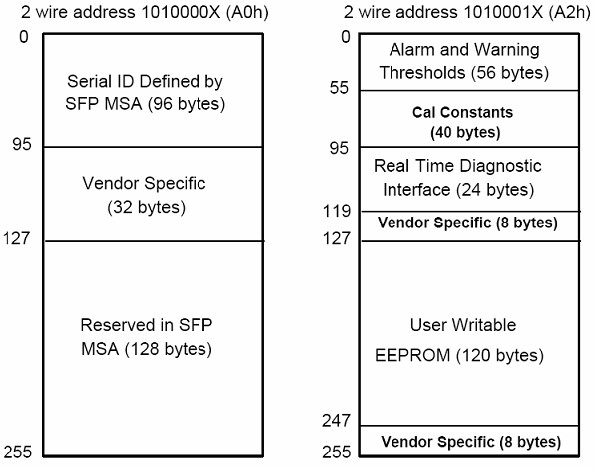

Informations et gestion du module SFP EEPROM

Les modules SFP implémentent le protocole de communication série à 2 fils tel que défini dans le SFP -8472. Les informations d'identification série des modules SFP et les paramètres du moniteur de diagnostic numérique sont accessibles via l'interface I2C aux adresses A0h et A2h. La mémoire est mappée dans le tableau 1. Les informations d'identification détaillées (A0h) sont répertoriées dans le tableau 2. Et la spécification DDM à l'adresse A2h. Pour plus de détails sur la carte mémoire et les définitions d'octets, veuillez vous référer au SFF-8472, « Interface de surveillance de diagnostic numérique pour les émetteurs-récepteurs optiques ». Les paramètres DDM ont été calibrés en interne.

Tableau 1. Carte de la mémoire de diagnostic numérique (descriptions des champs de données spécifiques)

Tableau 2 - Contenu de la mémoire d'identification de série EEPROM (A0h)

Adresse des données	Longueur (octet)	Nom de Longueur	Description et contenu
Champs d'ID de base
0	1	Identifiant	Type d'émetteur-récepteur série (03h=SFP)
1	1	Réservé	Identifiant étendu du type d'émetteur-récepteur série (04h)
2	1	Connecteur	Code du type de connecteur optique (07=LC)
3-10	8	Émetteur-récepteur	10G Base-ZR
11	1	Encodage	64B/66B
12	1	BR, Nominal	Débit en bauds nominal, unité de 100 Mbps
13-14	2	Réservé	(0000h)
15	1	Longueur (9um)	Longueur de liaison prise en charge pour la fibre 9/125 um, unités de 100 m
16	1	Longueur (50um)	Longueur de liaison prise en charge pour la fibre 50/125 um, unités de 10 m
17	1	Longueur (62,5um)	Longueur de liaison prise en charge pour la fibre 62,5/125 um, unités de 10 m
18	1	Longueur (Cuivre)	Longueur de liaison prise en charge pour le cuivre, unités en mètres
19	1	Réservé
20-35	16	Nom du fournisseur	Nom du fournisseur SFP : FIBERWDM
36	1	Réservé
37-39	3	OUI du fournisseur	ID OUI du fournisseur d'émetteur-récepteur SFP
40-55	16	Référence du fournisseur	Numéro de pièce : « TSPLXG80D-T50 » (ASCII)
56-59	4	Révision du fournisseur	Niveau de révision pour le numéro de pièce
60-62	3	Réservé
63	1	CCID	Octet de poids faible de la somme des données à l'adresse 0-62
Champs d'ID étendus
64-65	2	Options	Indique quels signaux optiques SFP sont implémentés (001Ah = LOS, TX_FAULT, TX_DISABLE tous pris en charge)
66	1	BR, maximum	Marge de débit binaire supérieure, unités de %
67	1	BR, min	Marge de débit binaire inférieure, unités de %
68-83	16	SN du fournisseur	Numéro de série (ASCII)
84-91	8	Code date	Code de date de fabrication de FIBERWDM
92-94	3	Réservé
95	1	CCEX	Vérifiez le code pour les champs d'identification étendus (adresses 64 à 94)
Champs d'identification spécifiques au fournisseur
96-127	32	Lisible	Date spécifique à FIBERWDM, lecture seule
128-255	128	Réservé	Réservé au SFF-8079

Caractéristiques du moniteur de diagnostic numérique

Adresse des données	Paramètre	Précision	Unité
96-97	Température interne de l'émetteur-récepteur	±3,0	°C
98-99	Tension d'alimentation interne VCC3	±3,0	%
100-101	Courant de polarisation laser	±10	%
102-103	Puissance de sortie d'émission	±3,0	dB
104-105	Puissance d'entrée Rx	±3,0	dB

Conformité réglementaire

Le TSPLXG80D-Dxx est conforme aux exigences et normes internationales de compatibilité électromagnétique (CEM) et de sécurité internationales (voir les détails dans le tableau suivant).

Décharge électrostatique

(ESD) aux broches électriques

MIL-STD-883E

Méthode 3015.7

Classe 1(1000 V)

Décharge électrostatique (ESD)

à la prise LC duplex

CEI 61000-4-2

GR-1089-CORE

Compatible avec les normes

Électromagnétique

Interférence (EMI)

FCC Partie 15 Classe B

EN55022 Classe B (CISPR 22B)

VCCI Classe B

Compatible avec les normes

Sécurité oculaire au laser

FDA 21CFR 1040.10 et 1040.11

EN60950, EN (CEI) 60825-1,2

Compatible avec les lasers de classe 1

produit.

Circuit recommandé

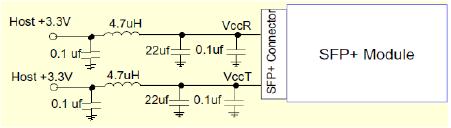

Circuit d'alimentation de la carte hôte recommandé

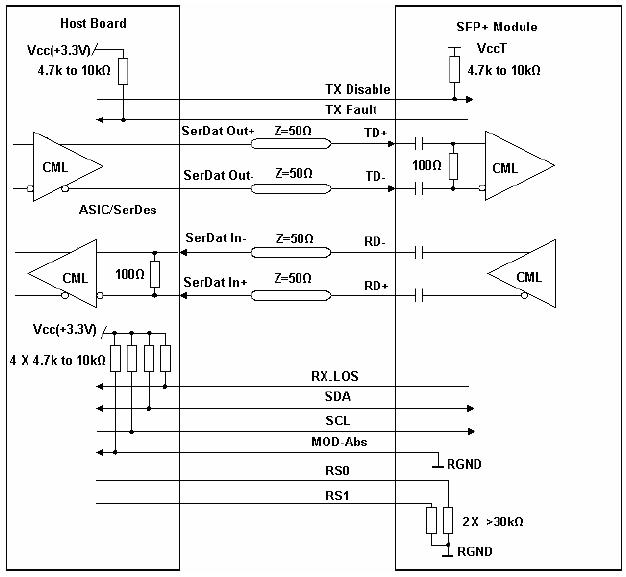

Circuit d'interface haute vitesse recommandé

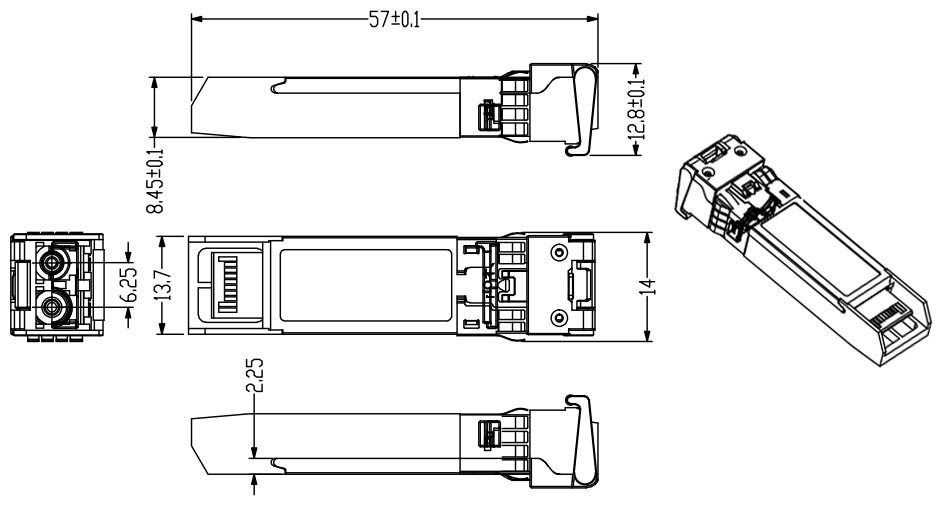

Dimensions mécaniques

Informations sur la commande :

RSPD-10GD80-T50

XX : longueur d'onde du réseau ITU-T de 50 GHz

Valeur du canal	Fréquence (THZ)	Longueur d'onde centrale (nm)	Canal UIT
1	191,95	1561,83	19,5
2	192	1561.42	20
3	192.05	1561.01	20,5
4	192,1	1560,61	21
5	192,15	1560,2	21,5
6	192,2	1559,79	22
7	192,25	1559.39	22,5
8	192,3	1558,98	23
9	192,35	1558,58	23,5
10	192,4	1558.17	24
11	192,45	1557,77	24,5
12	192,5	1557.36	25
13	192,55	1556,96	25,5
14	192,6	1556,55	26
15	192,65	1556.15	26,5
16	192,7	1555,75	27
17	192,75	1555,34	27,5
18	192,8	1554,94	28
19	192,85	1554,54	28,5
20	192,9	1554.13	29
21	192,95	1553,73	29,5
22	193	1553.33	30
23	193.05	1552,93	30,5
24	193,1	1552,52	31
25	193,15	1552.12	31,5
26	193,2	1551,72	32
27	193,25	1551.32	32,5
28	193,3	1550,92	33
29	193,35	1550,52	33,5
30	193,4	1550.12	34
31	193,45	1549,72	34,5
32	193,5	1549.32	35
33	193,55	1548,91	35,5
34	193,6	1548,51	36
35	193,65	1548.11	36,5
36	193,7	1547,72	37
37	193,75	1547.32	37,5
38	193,8	1546,92	38
39	193,85	1546,52	38,5
40	193,9	1546.12	39
41	193,95	1545,72	39,5
42	194	1545.32	40
43	194.05	1544,92	40,5
44	194,1	1544,53	41
45	194,15	1544.13	41,5
46	194,2	1543,73	42
47	194,25	1543.33	42,5
48	194,3	1542,94	43
49	194,35	1542,54	43,5
50	194,4	1542.14	44
51	194,45	1541,75	44,5
52	194,5	1541,35	45
53	194,55	1540,95	45,5
54	194,6	1540,56	46
55	194,65	1540.16	46,5
56	194,7	1539,77	47
57	194,75	1539.37	47,5
58	194,8	1538,98	48
59	194,85	1538,58	48,5
60	194,9	1538.19	49
61	194,95	1537,79	49,5
62	195	1537,4	50
63	195.05	1537	50,5
64	195,1	1536,61	51
65	195,15	1536.22	51,5
66	195,2	1535,82	52
67	195,25	1535.43	52,5
68	195,3	1535.04	53
69	195,35	1534,64	53,5
70	195,4	1534,25	54
71	195,45	1533,86	54,5
72	195,5	1533,47	55
73	195,55	1533.07	55,5
74	195,6	1532,68	56
75	195,65	1532.29	56,5
76	195,7	1531,9	57
77	195,75	1531.51	57,5
78	195,8	1531.12	58
79	195,85	1530,72	58,5
80	195,9	1530.33	59
81	195,95	1529,94	59,5
82	196	1529,55	60

Tags associés :

Vous voulez savoir sur ce produit?

ENVOYER UN UN MESSAGE

laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Matière : Émetteur-récepteur SFP réglable DWDM 10 Gb/s 80 km
Votre tel / WhatsApp
Votre email *
Écrivez votre question :

Produits connexes

10g DWDM SFP + optique émetteur-récepteur

10g SFP + optique émetteur-récepteur Module, support 10 Go / S et jusqu'à 100 km de transmission, y compris: SFP + SR, SFP + LR, SFP + Er, SFP + ZR, etc.Cela fonctionne à grande vitesse IDC Solutions de connexion, 5G Réseau Front-Haul Solution, Interrupteur réseau, PTN, OTN et ainsi sur.

Émetteur-récepteur optique SFP+ 10G LR 10KM

Module émetteur-récepteur optique 10G LR SFP+, prend en charge 10 Gb/s et jusqu'à 10 km de transmission, il fonctionne dans les solutions de connexion IDC haut débit, solution de réseau 5G, commutateur réseau, PTN, OTN, SONET OC-192/SDH, Fibre Channel 10G et ainsi de suite. Fonctionnalités Prend en charge les débits binaires de 9,95 à 11,3 Gb/s Enfichable à chaud Connecteur LC duplex Émetteur 1310nmDFB, photodétecteur PIN Liens SMF jusqu'à 10 km Interface à 2 fils pour les spécifications de gestion conformes à l'interface de surveillance de diagnostic numérique SFF 8472 Alimentation :+3.3V Consommation d'énergie<1.5W Plage de température : (Commercial)0°C à +70° (Industriel) -40°C à +85°C Conforme RoHS

Émetteur-récepteur optique 10G CWDM SFP+

Module émetteur-récepteur optique 10G SFP+, prend en charge 10 Gb/s et jusqu'à 100 km de transmission, y compris : SFP+ SR, SFP+ LR, SFP+ ER, SFP+ ZR, etc. Il fonctionne dans les solutions de connexion IDC haut débit, la solution de réseau frontal 5G, le commutateur réseau, PTN, OTN, etc.

10g Bidi SFP + optique émetteur-récepteur

Émetteur-récepteur 10G DWDM SFP+ 100 km

Application d'émetteur-récepteur DWDM SFP+ 10 Gb/s 100 km dans Ethernet 10GBASE-ZR/ZW, Sonet OC-192/SDH, canal fibre 10G, réseaux DWDM Traits: Prend en charge les débits binaires de 9,95 à 11,3 Gb/s Enfichable à chaud Connecteur LC duplex Grille ITU 100 GHz, bande C Émetteur DWDM EML, photodétecteur APD Liaisons SMF jusqu'à 100 km Interface à 2 fils pour les spécifications de gestion conformes à l'interface de surveillance de diagnostic numérique SFF 8472 Alimentation :+3.3V Consommation d'énergie<1.5W Plage de température : 0~ 70°C Conforme RoHS

Émetteur-récepteur 10G DWDM SFP+ 40 km

Application d'émetteur-récepteur DWDM SFP+ 10 Gb/s 40 km dans Ethernet 10GBASE-ZR/ZW, Sonet OC-192/SDH, canal fibre 10G, réseaux DWDM Traits: Prend en charge les débits binaires de 9,95 à 11,3 Gb/s Enfichable à chaud Connecteur LC duplex Grille ITU 100 GHz, bande C Émetteur DWDM EML, photodétecteur APD Liaisons SMF jusqu'à 40 km Interface à 2 fils pour les spécifications de gestion conformes à l'interface de surveillance de diagnostic numérique SFF 8472 Alimentation :+3.3V Consommation d'énergie<1.5W Plage de température : 0~ 70°C Conforme RoHS

Émetteur-récepteur optique SFP+ 10G ER 40KM

Module émetteur-récepteur optique 10G ER SFP+, prend en charge 10 Gb/s et jusqu'à 40 km de transmission, il fonctionne dans les solutions de connexion IDC haut débit, solution de réseau 5G, commutateur réseau, PTN, OTN, SONET OC-192/SDH, Fibre Channel 10G et ainsi de suite. Fonctionnalités Prend en charge les débits binaires de 9,95 à 11,3 Gb/s Enfichable à chaud Connecteur LC duplex Transmetteur EML refroidi 1550nm, photodétecteur PIN Liaisons SMF jusqu'à 40 km Interface à 2 fils pour les spécifications de gestion conformes à l'interface de surveillance de diagnostic numérique SFF 8472 Alimentation :+3.3V Consommation d'énergie<1.5W Plage de température : (Commercial) 0°C~ 70°C /(Industriel) -40°C~85°C Conforme RoHS

Émetteur-récepteur optique SFP+ 10G ZR 80KM

Module émetteur-récepteur optique 10G ZR SFP+, prend en charge 10 Gb/s et jusqu'à 80 km de transmission, il fonctionne dans les solutions de connexion IDC haut débit, solution de réseau 5G, commutateur réseau, PTN, OTN, SONET OC-192/SDH, fibre 10G Canal et ainsi de suite. Traits: Prend en charge les débits binaires de 9,95 à 11,3 Gb/s Enfichable à chaud Connecteur LC duplex Transmetteur EML refroidi 1550nm, photodétecteur APD Liaisons SMF jusqu'à 80 km Interface à 2 fils pour les spécifications de gestion conformes à l'interface de surveillance de diagnostic numérique SFF 8472 Alimentation :+3.3V Consommation d'énergie<1.8W Plage de température : (Commercial) 0°C~ 70°C /(Industriel) -40°C~85°C Conforme RoHS

Nous contacter

Adresse : Room 901, Building 6, JD Smart Industrial Park, No. 128, Juhua Stone Avenue, Huashan Town, Huadu District, Guangzhou City
Tél : +86 15989256178
Whatsapp : +86 15914235380
E-mail : sales@fiberwdm.com

AIDER

Étiquettes chaudes

s'abonner

Abonnez-vous à notre newsletter et restez à jour avec les dernières nouvelles et offres!

laisser un message

laisser un message

Domicile

Des produits

à propos de

contact

optique émetteurs-récepteurs

10g optique émetteur-récepteur

Émetteur-récepteur SFP réglable DWDM 10 Gb/s 80 km
