Côté récepteur, le module convertit 8 canaux de signaux optiques parallèles de 100 Gb/s par canal pour un débit de données agrégé de 800 Gb/s en 8 canaux de données de sortie électriques de 100 Gb/s (PAM4).

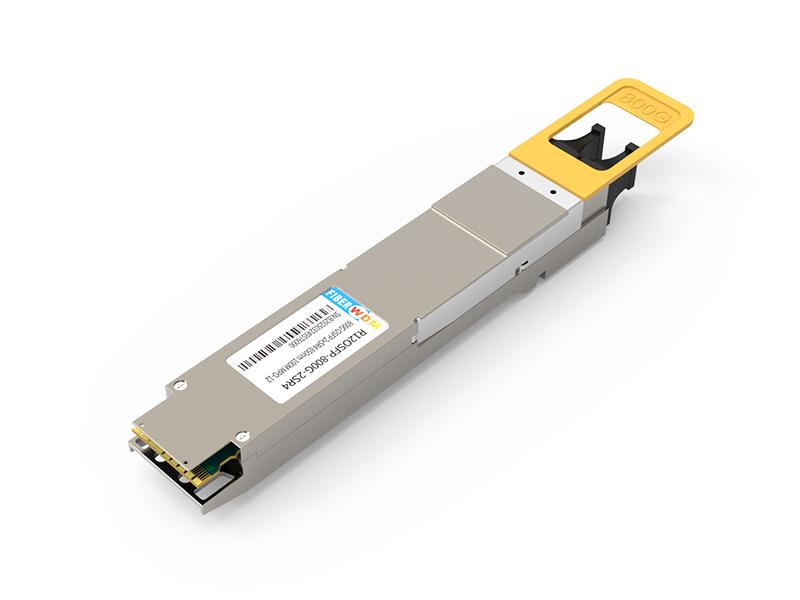

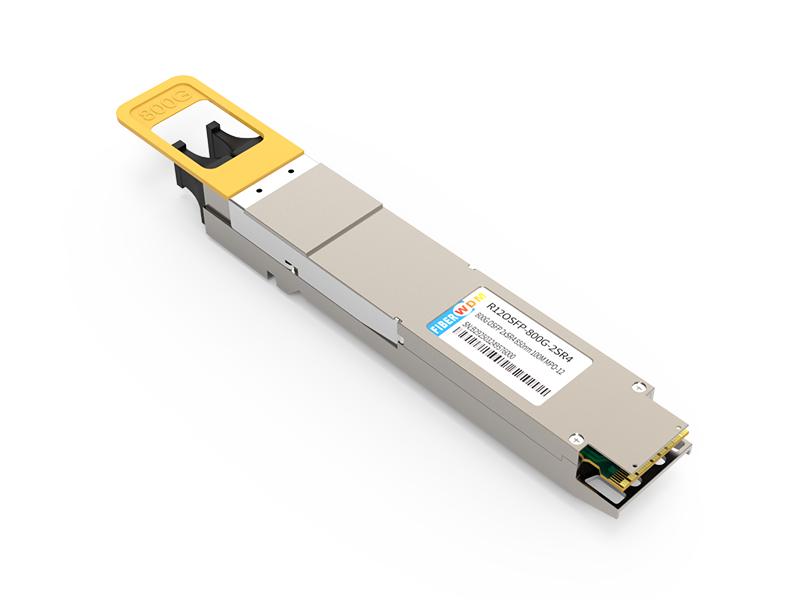

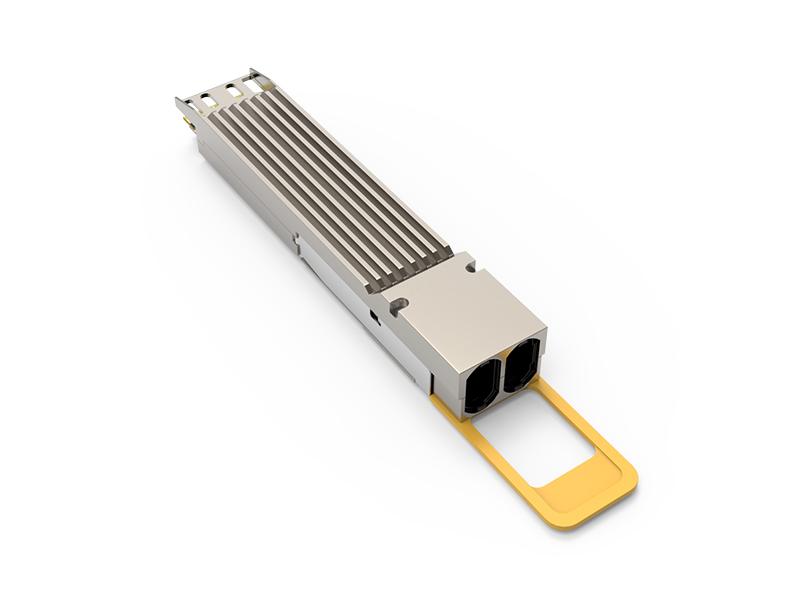

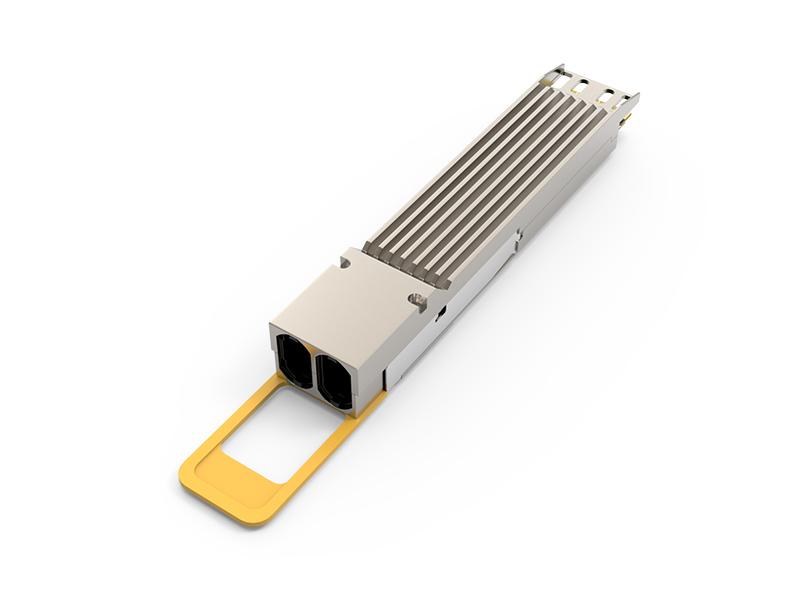

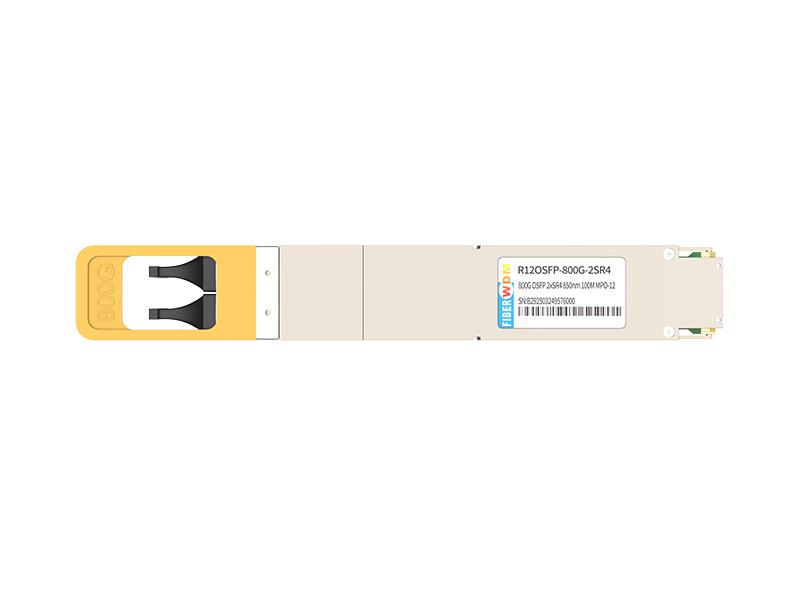

Émetteur-récepteur optique 800G OSFP 2xSR4 850 nm 100 MPO-12
R12OSFP-800G-2SR4
Caractéristiques
Normes
Applications
Valeurs nominales maximales absolues
Paramètre | Symbole | Min | Max | Unités |
Plage de température de stockage | TSTG | -40 | +85 | °C |
VCC | 0 | 4 | V | |
Humidité relative | RH | 5% à 85% | ||
- | - | sans condensation |
Conditions de fonctionnement
Paramètre | Symbole | Min | Max | Unités |
Température du boîtier - Fonctionnement | TCASE | 0 | 70 | °C |
Vcc | 3.135 | 3.465 | V | |
PDISS | - | 14 | W | |
- | - | 2,4x10-4 | - | |
Distance de liaison sur OM3 | - | 0,5 | 60 | M |
Distance de liaison sur OM4 | - | 0,5 | 100 | M |
Min | Typique | Max | Unité | |
Taux de signalisation sur chaque voie | 53,125 ± 100 ppm |
GBd |
||
- | 850 | - | nm | |
Largeur spectrale RMS | - | 0,6 | nm | |
Format de modulation | PAM4 | |||
Puissance optique moyenne par voie | -4,6 | 4 | dBm | |
Modulation optique externe Amplitude (OMAouter), chaque voie pour TDECQ<=1,8 dB pour 1,8
|
-2,6 - |
3,5 |
|
dBm |
Modulation optique externe Amplitude (OMAouter), chaque voie pour TECQ<=1,8 dB pour 1,8
|
-2,6 - |
3,5 |
|
dBm |
- | - | 4.4 | dB | |
- | - | 4.4 | dB | |
2,5 | - | dB | ||
- | - | 2 | dB | |
- | - | 17 | Ps | |
- | - | -30 | dBm | |
- | - | -131 | dB/Hz | |
Tolérance de perte de retour optique | - | - | 12 | dB |
Flux encerclé | >=86% à 19 µm <=30% à 4,5 µm |
dB |
Spécifications optiques du récepteur
Paramètre du récepteur | Min | Typique | Max | Unité |
Taux de signalisation sur chaque voie |
53,125 ± 100 ppm |
GBd |
||
- | 850 | - |
nm |
|
Format de modulation | PAM4 | |||
Seuil de dommage |
5 | - | - |
dBm |
Puissance de réception moyenne, chaque voie |
-6,4 | - | 4 |
dBm |
Puissance du récepteur, chaque voie (OMA) |
- | - | 3,5 |
dBm |
Sensibilité du récepteur pour chaque voie (OMAouter) |
- | - |
-4,6 |
dBm |
Réflectance du récepteur |
- | - | -12 |
dB |
Sensibilité du récepteur sous contrainte (OMAouter), chacun |
- | - | 2 |
dBm |
Conditions de stress pour la sensibilité du récepteur de stress | ||||
Fermeture oculaire stressée pour PAM4 (SECQ), voie sous test |
- | 4.4 | - |
dB |
- | 3,5 | - |
dBm |
Seuils du récepteur pour la perte de signal (LOS)
Paramètre |
Min |
Typique |
Max |
Unité |
RX_LOS_Assert Min/Max |
-15,0 |
- | - |
dBm |
RX_LOS_De-Assert Min/Max |
- | - | -8,9 |
dBm |
RX_LOS_Hystérésis |
- | 1,5 | - |
dB |
Spécifications de surveillance diagnostique numérique
Paramètres |
Unité |
Spécification |
Erreur absolue du moniteur de température | °C |
± 3 |
% |
± 5 |
|
% |
± 10 |
|
Erreur absolue du moniteur de puissance reçue (Rx) |
dB |
± 3,0 |
Erreur absolue du moniteur de puissance de transmission (Tx) |
dB |
± 3,0 |
Signal électrique à basse vitesse
Paramètre | Symbole | Min | Max | Unités | Condition |
SCL et SDA |
VOL |
0 | 0,4 | V |
IOL (max) = 3,0 mA pour le mode rapide, 20 mA pour le mode rapide plus |
VOH |
Vcc-0,5 |
Vcc+0,3 |
V | ||
SCL et SDA |
VIL |
-0,3 |
Vcc*0,3 |
V | - |
VIH |
Vcc*0,7 |
Vcc +0,5 |
V | - | |
Ci | - | 14 |
pF |
- | |
Charge maximale totale du bus pour SCL et SDA |
Cb | - | 100 |
pF |
Résistance de rappel de 3,0 kOhms, max. |
- | - | 200 |
pF |
Résistance de rappel de 1,6 kOhms, max. |
|
LPMode/TxDis, Reset et ModeSeIL |
VIL |
-0,3 | 0,8 | V |
|Iin| = 125uA pour Vin < Vcc |
VIH |
2 |
Vcc + 0,3 |
V | ||
IntL/RxLOS |
VOL |
0 | 0,4 | V |
LIO = 2,0 mA |
VOH |
VCC - 0,5 |
VCC + 0,3 |
V | ||
ModPrsL |
VOL |
0 | 0,4 | % |
LIO = 2,0 mA |
VOH |
- | - | dB |
ModPrsL peut être implémenté comme un court-circuit à GND sur le module |
Signal électrique à grande vitesse
Paramètre |
Min |
Typique |
Max |
Unité |
Caractéristiques de sortie électrique du récepteur à TP4 |
||||
Taux de signalisation par voie |
- |
53.125 |
- |
GBd |
Tension de sortie en mode commun CA (RMS) |
- | - | 17,5 | mV |
Tension de sortie différentielle crête à crête |
- | - | 900 |
mV |
ESMW proche (largeur du masque de symétrie oculaire) |
- | À déterminer | - | interface utilisateur |
24 | - | - | mV | |
- | - | 7,5 |
dB |
|
ESMW (largeur du masque de symétrie oculaire) |
- | À déterminer | - | interface utilisateur |
Hauteur des yeux éloignés, différentielle |
24 | - | - | mV |
Fermeture oculaire verticale à distance |
- | - | 7,5 |
dB |
- | À déterminer | - | % | |
Perte de retour de conversion de mode commun en mode différentiel |
802.3ck 120G-1 |
dB |
||
Perte de retour effective |
À déterminer | - | - |
dB |
Inadéquation de terminaison différentielle |
- | - | 10 | % |
Temps de transition (min, 20% à 80%) |
- | À déterminer | - | ps |
Tension de mode commun CC |
-350 | - | - | mV |
|
||||
Taux de signalisation, par voie |
- |
53.125 |
- |
GBd |
900 | 2850 | mV | ||
Perte de retour de mode commun à différentiel |
Équation 802.3ck (120G-1) |
- | - | - |
Perte de retour effective |
À déterminer | - | - | - |
Inadéquation de terminaison différentielle |
- | - | 10 | - |
Voir 120G.3.4.1 |
% |
|||
Plage de tolérance de tension asymétrique |
-0,4 |
- | 3.3 | V |
Tension continue en mode commun |
-350 |
- | 2850 | mV |

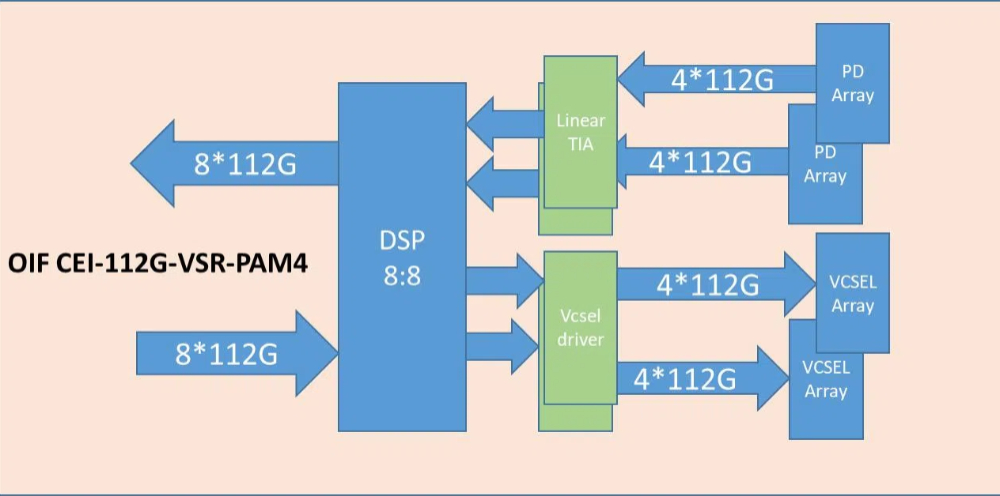

Schéma fonctionnel du module
Figure 1. Schéma fonctionnel du module
OSFP800 800G 2xSR4

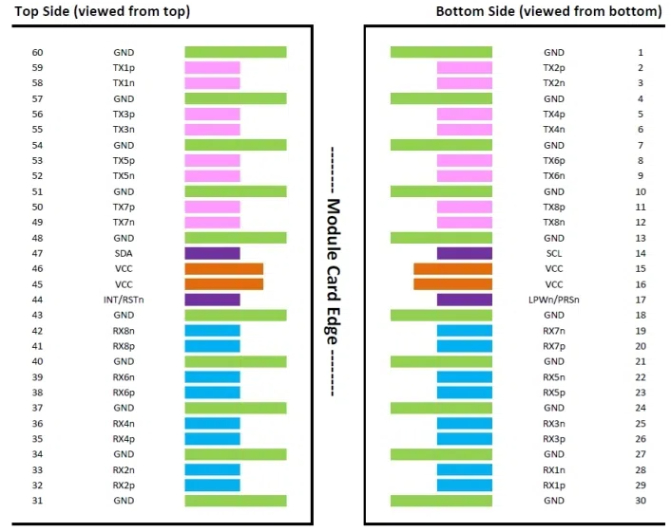

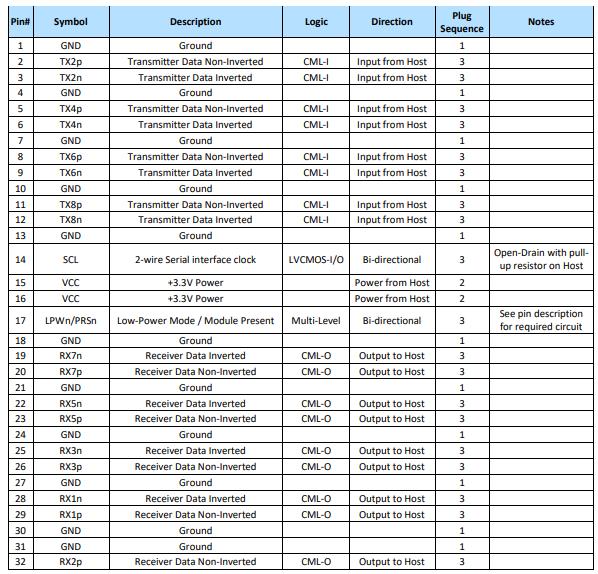

Figure 2. Affectation des contacts OSFP800 800G
Définition du contact du module
Interface optique
Les connecteurs doubles MPO-12 pour OSFP800 2xSR4.

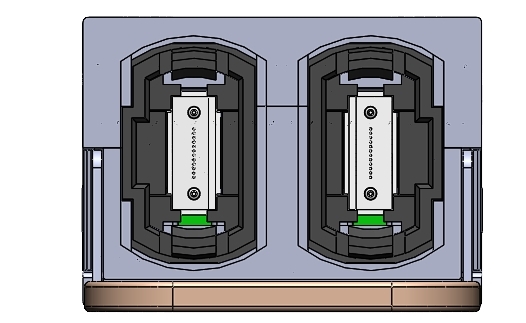

Figure 3. Affectations des voies optiques
Spécifications mécaniques

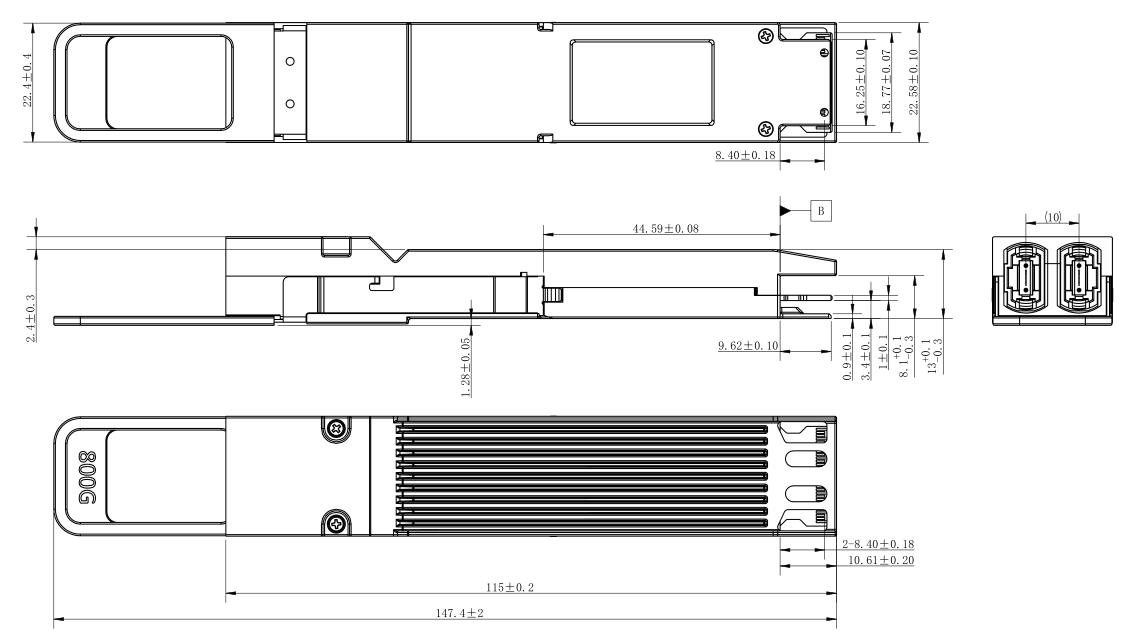

Figure 4. Dimensions mécaniques
Informations de commande
Numéro de pièce |
Description |
R12OSFP-800G-2SR4 |
Émetteur-récepteur optique OSFP800 800G 2xSR4 |
