Caractéristiques
Interface électrique 8x100G PAM4 resynchronisée 800GAUI-8
Connecteur MPO-16 APC
Réseaux VCSEL à 8 canaux et réseaux de photodétecteurs PIN à 8 canaux
Longueur de liaison maximale de 60 m sur OM3 ou 100 m sur OM4
Facteur de forme QSFP-DD enfichable à chaud
Conforme à QSFP-DD-Hardware-Rev 6.3 MSA
Conforme à CMIS 5.2
Conforme à la norme IEEE 802.3db
Conforme à la norme IEEE 802.3ck
Moins de 14 W dans une plage de température de 0 à 70°

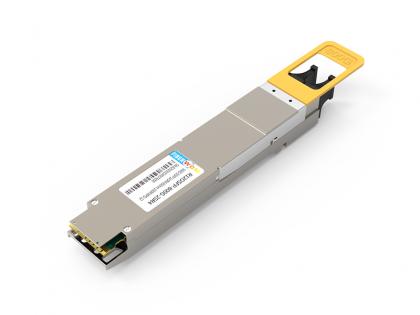

800G QSFP-DD SR8 850nm 100m MPO-16 APC
RQDD-800G-SR8
Applications
1.Description générale
RQDD-800G-SR8 est un QSFP-DD à fibre optique à huit canaux, parallèle et enfichable pour les applications Ethernet 800 Gigabit. Cet émetteur-récepteur est un module haute performance pour les applications de communication de données et d'interconnexion à courte portée. Il intègre huit voies de données dans chaque direction avec 8x53,125GBd. La distance de transmission du QSFP-DD SR8 peut atteindre 60 mètres sur OM3 MMF ou 100 mètres sur OM4 MMF. Ce module est conçu pour fonctionner sur des systèmes de fibre multimode utilisant une longueur d'onde nominale de 850 nm.
2. Valeurs nominales maximales absolues et conditions de fonctionnement recommandées
Tableau 2.1 Valeurs maximales absolues
Paramètre |
Symbole |
Min |
Maximum |
Unité |
Température de stockage |
Ts |
-40 |
85 |
°C |
Température de fonctionnement du boîtier |
Haut |
0 |
70 |
°C |
Humidité relative (sans condensation) |
DR |
15 |
85 |
% |
Tension d'alimentation |
Vcc |
-0,5 |
3,6 |
V |
Seuil de dommages au récepteur, par voie |
PRdmg |
5 |
|
dBm |
Tableau 2.2 Conditions de fonctionnement recommandées
Paramètre |
Symbole |
Min |
Maximum |
Unité |
Température du boîtier de fonctionnement |
Haut |
0 |
70 |
°C |
Humidité relative (sans condensation) |
DR |
15 |
85 |
% |
Tension d'alimentation |
Vcc |
3,135 |
3,465 |
V |
Consommation électrique totale1 |
Ordinateur |
- |
14 |
W |
Courant d'alimentation |
|
|
4,46 |
UNE |
Débit binaire |
BR |
|
850 |
Gbit/s |
Longueur de fibre sur OM3 MMF |
|
|
60 |
m |
Longueur de fibre sur OM4 MMF |
|
|
100 |
m |
Fréquence d'horloge I2C |
0 |
|
400 |
kHz |
Remarques :
1. Sous condition de tension d'alimentation de fonctionnement de 3,465 V et de température du boîtier de 70 °C.
3. Spécification optique
3.1 Émetteur optique
Tableau 3.1 Interface optique de l'émetteur
Paramètre |
Symbole |
Min |
Typique |
Maximum |
Unité |
|
|
Débit de données par voie |
DR |
|
53.125 |
|
GBd |
|
|
Format de modulation |
|
PAM4 |
|
||||
Longueur d'onde centrale 1 |
λ |
840 |
860 |
868 |
nm |
||
Largeur spectrale RMS |
σ |
|
|
0,6 |
nm |
||
Puissance de lancement moyenne, chaque voie |
Pavé |
-4,6 |
|
4 |
dBm |
||
Puissance optique OMA, chaque voieï¼max |
POMA |
3,5 |
dBm |
||||
OMAextérieur, chaque voie min |
max (TECQ, TDECQ) <1,8 dB |
maxi [-2,6 , max(TECQ,TECQ) – 4,4] |
dBm |
||||
1,8 < maximum (TECQ, TDECQ) < 4,4 dB |
|||||||
Fermeture de l'œil de transmission et de dispersion (TDECQ), chaque voie |
TDECQ |
|
|
4.4 |
dB |
||
Fermeture à œil émetteur pour PAM4 (TECQ), chaque voie |
TECQ |
|
|
4,4 |
dB |
||
Taux d'extinction |
ER |
2,5 |
|
|
dB |
||
Excursion de puissance de l'émetteur, chaque voie |
|
|
|
2.3 |
dBm |
||
Tolérance de perte de réflexion optique |
ORLT |
|
|
14 |
dB |
||
Puissance optique pour TX DÉSACTIVÉE |
|
|
|
-30 |
dBm |
||
Flux encercléb2 |
|
≥86 % à 19 um ≤30 % à 4,5 um |
|
Remarques :
1. Défini en fonction des performances du laser utilisé.
2. Mesuré dans une fibre de type A1a.2 ou de type A1a.3 ou A1a.4, 50 um, conformément à la norme CEI 61280-1-4.
3.2 Récepteur optique
Tableau 3.2 Interface optique du récepteur
Paramètre |
Symbole |
Min |
Typique |
Maximum |
Unité |
|
Débit de données par voie |
BR |
|
53.125 |
|
GBd |
|
Format de modulation |
|
PAM4 |
|
|||
Longueur d'onde centrale |
λ |
842 |
850 |
948 |
nm |
|
Seuil de dégâts |
|
5 |
|
|
dBm |
|
Puissance de réception moyenne, chaque voie |
|
–6,4 |
|
4 |
dBm |
|
Recevoir l'alimentation, chaque voie (OMAextérieur) |
|
|
|
3,5 |
dBm |
|
Réflectance du récepteur |
Rr |
|
|
–15 |
dB |
|
Sensibilité du récepteur, chaque voie1 |
|
RS = max (-4,6 , TECQ – 6,4) |
dBm |
|||
Sensibilité du récepteur stressée, chaque voie |
|
|
|
–2 |
dBm |
|
LOS Rx |
Affirmer |
|
-15 |
|
|
dBm |
Désaffirmer |
|
|
|
-7,5 |
dBm |
|
Hystérésis |
|
0,5 |
|
5 |
dB |
Remarques :
1. La sensibilité du récepteur est informative et est définie pour un émetteur avec une valeur de TECQ. Mesuré avec le signal de test de conformité à TP3 pour BER = 2,4E-4 pré-FEC.
4.Spécifications électriques
Tableau 4.1 Spécifications électriques
Paramètres |
Min |
Typique |
Maximum |
Unité |
Taux d'erreur sur les bits avant FEC |
|
|
2.4E-4 |
|
Taux d'erreur sur les bits après FEC |
|
|
1E-12 |
|
Émetteur (chaque voie) |
||||
Tolérance de tension d'entrée différentielle pk-pk |
750 |
|
|
mV |
Différence de terminaison différentielle |
|
|
10 |
% |
Hauteur des yeux |
10 |
|
|
mV |
Perte de retour du mode commun vers le mode différentiel |
Équation IEEE802.3ck (120G–1) |
dB |
||
Fermeture verticale des yeux |
|
|
12 |
dB |
Perte de retour effective |
7.3 |
|
|
dB |
Temps de transition |
10 |
|
|
ps |
Récepteur (chaque voie) |
||||
Swing de sortie de données différentielles |
300 |
|
900 |
mVpp |
Inadéquation des terminaisons différentielles |
|
|
10 |
% |
Hauteur des yeux |
15 |
|
|
mV |
Fermeture verticale des yeux |
|
|
12 |
dB |
Perte de retour du mode commun vers le mode différentiel |
Équation IEEE802.3ck (120G–1) |
|
||
Perte de retour effective |
8,5 |
|
|
dB |
Temps de transition |
8,5 |
|
|
ps |
5. Informations de commande
Numéro de pièce |
Température Plage |
Distance |
Type de fibre |
E/O |
O/E |
RQDD-800G-SR8 |
0 à 70° |
100m |
MMF |
VCSEL 850nm |
PIN |
