Face au développement rapide des réseaux de communication optique et à l'explosion du trafic de données, les opérateurs et les entreprises sont souvent confrontés à un problème de capacité insuffisante des systèmes DWDM en bande C (1525-1565 nm) existants. D'une part, les canaux de répartition en longueur d'onde occupés par les services initiaux en bande C sont quasiment saturés ; d'autre part, la demande de nouveaux services à des débits de 100 Gbit/s et plus est urgente, et cette extension doit être réalisée sans ajouter un grand nombre de ressources en fibre optique, ni même interrompre les services existants.
La bande O (1260-1360 nm), complémentaire de la bande C, présente des avantages tels qu'une faible atténuation, d'excellentes propriétés de dispersion et la possibilité de cotransmission avec la bande C sur la même fibre. Elle élimine le besoin de nouvelles ressources de fibre optique pour le réseau principal, faisant de l'extension de réseau en bande O basée sur les systèmes WDM en bande C existants la solution privilégiée pour une extension économique et performante. Cet article détaille le déploiement topologique, les technologies clés et les caractéristiques de la solution d'extension des services en bande O sur les systèmes WDM en bande C existants (avec ou sans ports 1310 nm indépendants), en combinaison avec deux modes de connexion d'extension typiques, fournissant ainsi des références techniques pour l'extension concrète du réseau. (Les scénarios suivants prennent pour exemple des services à double fibre.)
locaux d'expansion
-
Aucun EDFA déployé dans le lien
-
Distance de liaison ≤ 40 km
-
Canaux d'extension ≤ 16CH (système à double fibre) ou 8CH (système à fibre unique)
(
Fibre WDM

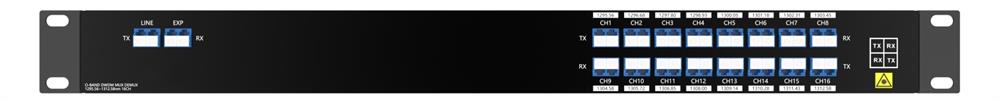

Multiplexeur/démultiplexeur bande O 16 canaux avec port d'extension
Scénario 1 : Extension des services en bande O sur WDM en bande C avec un port 1310 nm indépendant
Structure topologique et principe technique

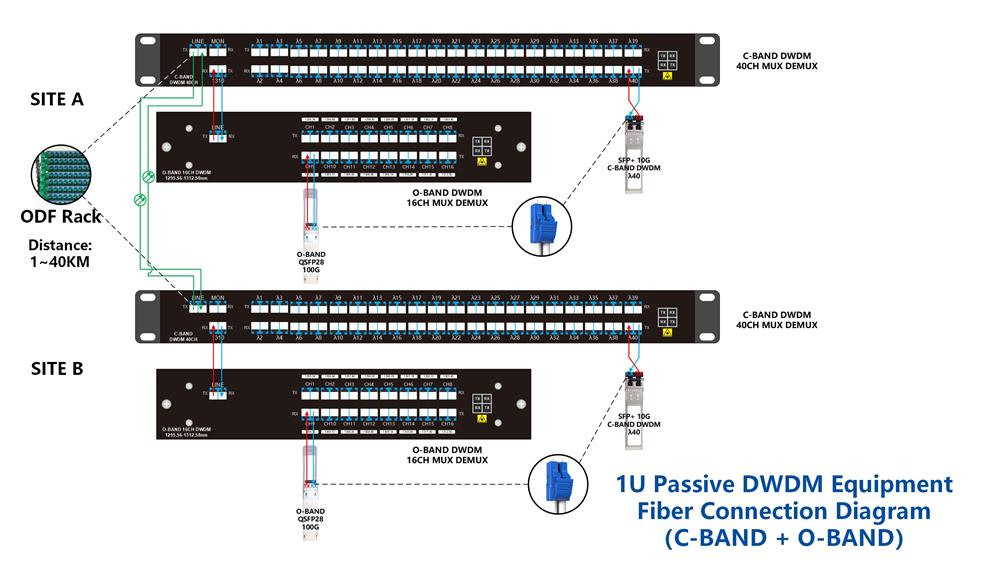

Ce scénario s'applique aux équipements WDM en bande C existants (par exemple, un multiplexeur/démultiplexeur DWDM 40 canaux) dotés d'un port 1310 nm indépendant (1310 ± 50 nm). Les équipements en bande O (par exemple, un multiplexeur/démultiplexeur DWDM en bande O 16 canaux) sont rapidement connectés via ce port, selon le mode de connexion illustré dans la figure ci-dessus.
-
Connexion au déploiement :
Déployez un dispositif WDM en bande O sur chaque site terminal. Installez-le dans la même baie que le dispositif WDM en bande C existant afin d'optimiser l'espace en salle informatique. Connectez directement le port LINE du dispositif WDM en bande O au port 1310 nm du dispositif WDM en bande C via des fibres optiques à double cœur. Cette connexion ne nécessite aucun composant de multiplexage/démultiplexage supplémentaire, n'interfère pas avec l'équipement en bande C existant et n'entraîne aucune interruption de service, permettant ainsi un déploiement rapide.
-
Accès au service :
Accédez à l'émetteur-récepteur QSFP28 100G en bande O avec la même longueur d'onde au port de canal correspondant du dispositif WDM en bande O pour obtenir une mise à niveau de capacité réseau en douceur.
-
Technologies clés :
Le port 1310 nm prend en charge nativement les services en bande O, permettant une extension fluide sans conversion optoélectronique supplémentaire et préservant les investissements existants. Il assure une transmission sans répéteur sur une distance de 1 à 40 km, s'adaptant ainsi aux scénarios de moyenne et courte portée, tels que les réseaux de campus. Les services en bande C et en bande O sont physiquement isolés par des bandes de longueurs d'onde différentes, sans interférence mutuelle, garantissant ainsi la stabilité du service.
-
Caractéristiques de la solution :
Excellente compatibilité, utilisation optimale des systèmes existants, transmission stable, déploiement efficace, faible coût et aucune interruption de service.

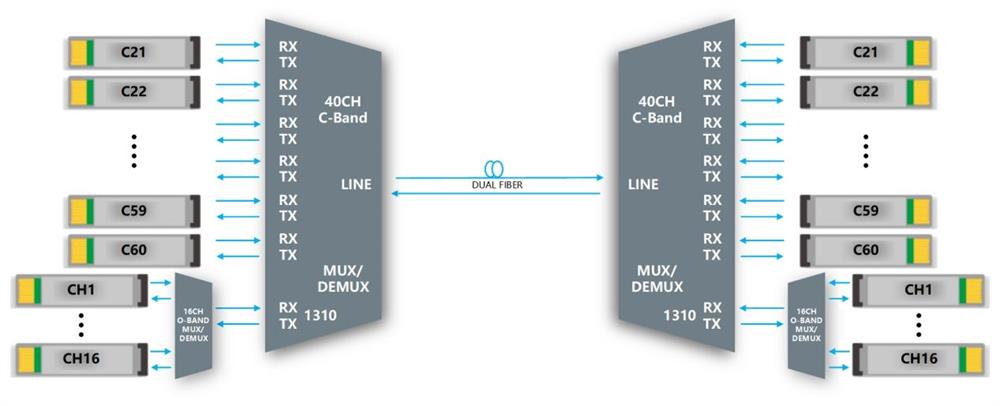

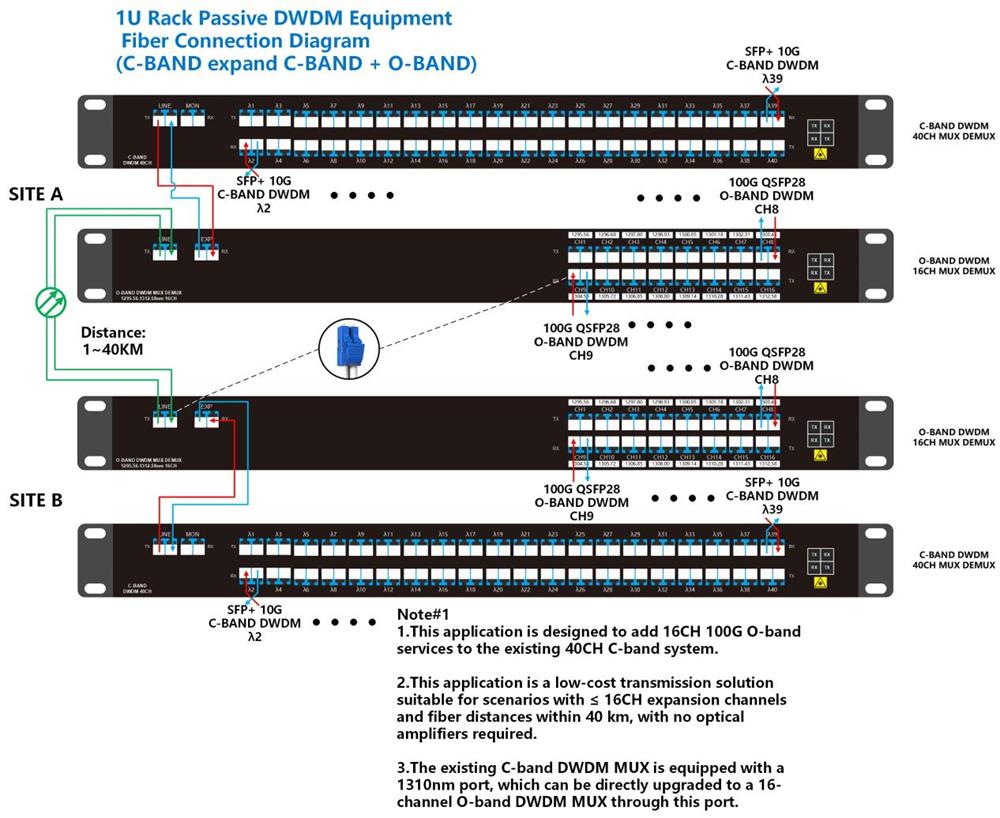

(Schéma d'application double fibre, port 1310 indépendant pour l'extension)

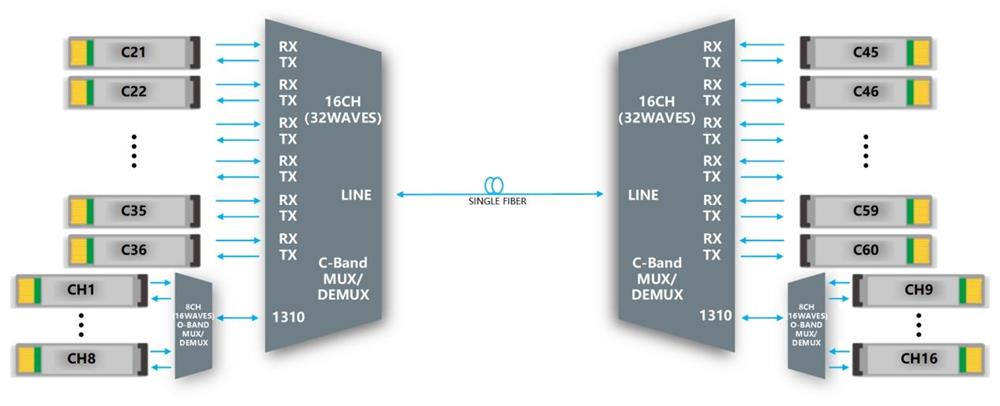

(Schéma d'application monofibre, port 1310 indépendant pour l'extension)
Scénario 2 : Extension des services en bande O sur WDM en bande C sans port 1310 nm indépendant
Structure topologique et principe technique
Ce scénario s'applique aux équipements WDM en bande C existants (par exemple, un multiplexeur/démultiplexeur DWDM 40 canaux) ne disposant pas d'un port 1310 nm indépendant. Les services en bande C d'origine sont acheminés via le port EXP du dispositif WDM en bande O afin de permettre l'extension et la cotransmission sur la même fibre. Ce scénario nécessite des modifications mineures des cavaliers optiques sur le dispositif WDM en bande C et une brève interruption de service, selon le mode de connexion illustré dans la figure ci-dessus.
-
Connexion au déploiement :
Déployez un module WDM en bande O sur chaque site, installé dans la même baie que le module WDM en bande C existant. Les services existants doivent être interrompus et le câble principal biconducteur est reconnecté du port LINE du module en bande C au port LINE du module en bande O. Les services en bande C existants sont rétablis en connectant le port LINE du module en bande C au port EXP du module en bande O via des fibres optiques biconductrices.
-
Accès au service :
Accédez à l'émetteur-récepteur QSFP28 100G en bande O avec la même longueur d'onde au port de canal correspondant du dispositif WDM en bande O pour obtenir une mise à niveau de capacité en douceur.
-
Technologies clés :
Le composant intégré de 1310 nm permet une extension fluide du service en bande O sans conversion optoélectronique supplémentaire, préservant ainsi les investissements existants. Il prend en charge la transmission sans répéteur sur une distance de 1 à 40 km, s'adaptant aux scénarios de moyenne et courte portée tels que les réseaux de campus. Les services en bande C et en bande O sont physiquement isolés par des bandes de longueurs d'onde différentes, sans interférence mutuelle, garantissant ainsi la stabilité du service.
-
Caractéristiques de la solution :
Grande polyvalence, coûts maîtrisables, extension flexible, stabilité et fiabilité, et interruption de service de courte durée.

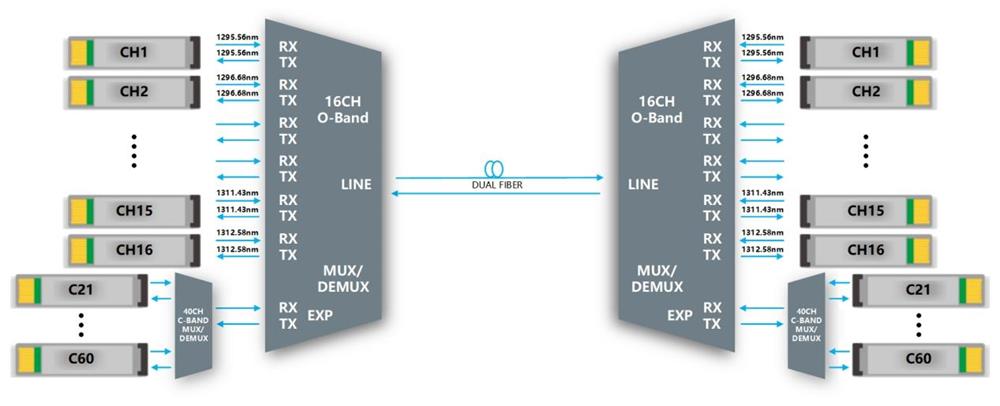

(Schéma d'application à double fibre, le port EXP permet l'extension)

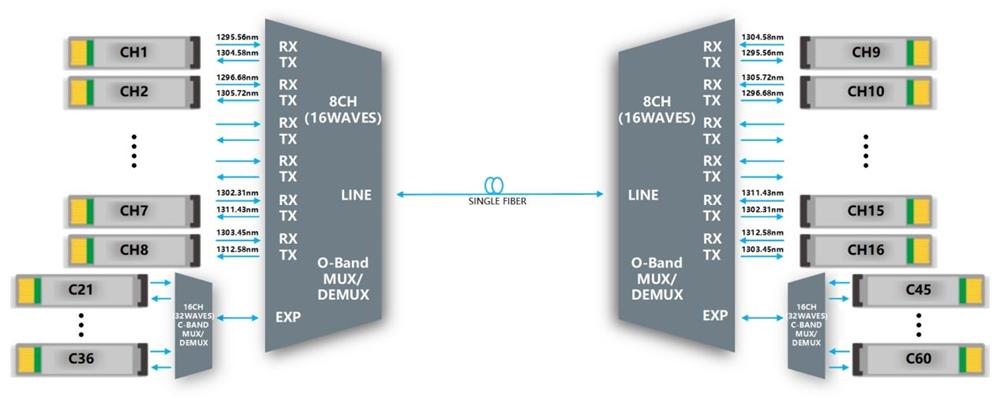

(Schéma d'application monofibre, extension réalisée via le port EXP)
Comparaison technique
|
|
Solution d'extension avec port 1310 nm
|
Solution d'extension sans port 1310 nm
|
|
Conditions dépendantes
|
Nécessite que les équipements en bande C existants soient dotés d'un port indépendant de 1310 nm
|
Aucune dépendance particulière au port, compatible avec les équipements standard de bande C
|
|
Complexité du déploiement
|
Faible, nécessitant uniquement un raccordement entre le port 1310 nm et l'équipement en bande O
|
Faible, nécessitant des opérations mineures et la modification du mode de connexion fibre d'origine
|
|
Compatibilité des services
|
Compatible avec les services d'origine en bande C, ajoute les services en bande O, sans interruption
|
Compatible avec les services de bande C d'origine, ajoute les services de bande O, interruption de courte durée
|
|
Distance de transmission
|
1~40 km (sans répéteur)
|
1~40 km (sans répéteur)
|
|
Coût
|
Relativement faible, aucun composant supplémentaire requis
|
Faible, nécessitant l'ajout de composants 1310 nm
|
|
Scénarios applicables
|
Scénarios où un WDM existant dispose d'un port 1310 nm indépendant et nécessite une extension rapide
|
Scénarios où le WDM existant ne dispose pas de port 1310 nm indépendant et où la polyvalence des équipements est recherchée
|
Informations de commande
|
Modèle de produit
|
Spécification des paramètres
|
|
ODMD16-1U01-31-E
|
Multiplexeur/démultiplexeur DWDM 16 canaux (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), double fibre, LC/UPC, port EXP, rack 1U
|
|
ODMD16-1U01-1310
|
Multiplexeur/démultiplexeur DWDM 16 canaux (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), double fibre, LC/UPC, rack 1U
|
|
1U02-2LGX
|
Rack 19 pouces 1U avec 2 emplacements pour boîtier LGX enfichable, 440 x 230 x 44 mm
|
|
OMD16-LGX01-1310A
|
MUX/DEMUX DWDM BANDE O 8CH 16 ondes RX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm)
TX ( 1304,58/1305,72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm) , Fibre unique, LC/UPC , Boîtier LGX, Face A
|
|
ODD16-LGX01-1310B
|
Récepteur multiplexeur/démultiplexeur DWDM bande O 8 canaux 16 ondes (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm)
TX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), fibre unique, LC/UPC, boîtier LGX, côté B
|
|
ODMD8-LGX01-1310L
|
Multiplexeur/démultiplexeur DWDM 8 canaux (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), double fibre, LC/UPC, boîtier LGX
|
|
ODMD8-LGX01-1310H
|
Multiplexeur/démultiplexeur DWDM 8 canaux (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), double fibre, LC/UPC, boîtier LGX
|
|
OMD8-1U01-1310A
|
DWDM MUX DEMUX 4CH 8waves RX (1304.58/1306.85/1309.14/1311.43nm)
Émetteur (1305,72/1308,00/1310,28/1312,58 nm), fibre unique, LC/UPC, rack 1U côté A
|
|
ODD8-1U01-1310B
|
DWDM MUX DEMUX 4CH 8waves RX (1305.72/1308.00/1310.28/1312.58nm)
Émetteur (1304,58/1306,85/1309,14/1311,43 nm), fibre unique, LC/UPC, rack 1U côté B
|
|
ODMD4-LGX01-1310L
|
Multiplexeur/démultiplexeur DWDM 4 canaux (1295,56/1300,05/1303,58/1309,14 MHz), double fibre, LC/UPC, boîtier LGX
|
|
RQ-100GDO10-XXX
|
100G QSFP28 Bande O DWDM 10KM SM LC DDM
|
|
RQ-100GDO25-XXX
|
100G QSFP28 Bande O DWDM 25 km SM LC DDM
|
|
RQ-100GDO40-XXX
|
100G QSFP28 Bande O DWDM 40KM SM LC DDM
|
|
RQ-100GDO60-XXX
|
100G QSFP28 Bande O DWDM 60KM SM LC DDM
(SOA intégré)
|
Conclusion
Les deux scénarios d'extension présentés ci-dessus reposent sur la technologie DWDM passive de co-transmission des bandes O et C sur une même fibre. Son principal avantage réside dans la possibilité d'augmenter la capacité du réseau de manière fluide, sans ajout de fibres optiques dorsales et grâce à un déploiement simple, ce qui en fait une solution d'extension économique et performante. En pratique, la solution d'extension optimale doit être choisie avec soin en fonction de l'état des équipements réseau existants, des nouveaux besoins en services, de la distance de transmission et du budget, afin de maximiser l'augmentation de la capacité du réseau et le retour sur investissement.
