Points clés de la douleur

• Gaspillage des ressources en fibre optique : Les systèmes de communication quantique traditionnels nécessitent des câbles à fibres optiques distincts pour les canaux quantiques, les canaux classiques et les canaux de synchronisation, ce qui entraîne des problèmes tels que le gaspillage de ressources, des coûts de projet élevés, de longs cycles de déploiement et une maintenance difficile.
• Risque de diaphonie entre les canaux : Les signaux à photon unique transmis dans les canaux quantiques ont une puissance extrêmement faible, contrairement aux canaux classiques et aux canaux de synchronisation qui utilisent des signaux optiques de haute intensité. Si l'isolation des canaux est insuffisante, des interférences risquent de se produire, affectant la détection de photons uniques et entraînant une forte augmentation du taux d'erreur binaire (TEB) de la clé quantique, ce qui compromet la sécurité des communications. Parallèlement, des risques d'interférences latentes existent également entre plusieurs canaux classiques.
• Exigence élevée en matière de précision de synchronisation : Les systèmes de distribution de clés quantiques exigent une précision d'alignement temporel extrêmement élevée des émetteurs-récepteurs. Si le canal de synchronisation est constitué de fibres optiques distinctes, il est sensible aux fluctuations du délai de transmission ; s'il est multiplexé avec des canaux classiques, il est sujet aux interférences et aux décalages temporels, ce qui compromet la sécurité des communications.

Principes techniques

1. Carte WDM-VOA de communication quantique active enfichable : Convient aux châssis 1U/2U/4U, prend en charge le réglage de l’atténuation VOA pour plusieurs ports, peut ajuster avec précision les canaux classiques et les canaux de synchronisation, et contrôler de manière flexible leur puissance.
2. Équipement WDM de communication quantique passif monté en rack 1U.

Caractéristiques du produit

• Avantage du type de port : Tous les ports sont équipés de connecteurs FC/APC. L'interface FC/APC présente des caractéristiques telles qu'une perte d'insertion et une réflexion extrêmement faibles, une atténuation de retour extrêmement élevée, une grande stabilité mécanique et une excellente adaptabilité environnementale. Elle est parfaitement adaptée aux communications quantiques, qui exigent une atténuation de retour très faible et doivent empêcher la lumière réfléchie d'interférer avec les détecteurs de photons uniques.
• Avantage lié à la quantité de canaux : Il prend en charge deux transmissions bidirectionnelles sur canal classique, une transmission unidirectionnelle sur canal quantique et une transmission unidirectionnelle sur canal de synchronisation. La présence de plusieurs canaux différents permet une transmission sur une seule fibre, ce qui optimise les ressources et augmente la bande passante.
• Avantage de la protection contre la diaphonie : En adoptant une conception multicouche anti-diaphonie et en sélectionnant des composants de filtre à couche mince de haute précision, l'isolation entre les canaux quantiques et les autres canaux est supérieure à 100 dB, ce qui bloque efficacement la diaphonie des signaux optiques de haute intensité vers les canaux quantiques et évite d'affecter la détection de photons uniques.
• Avantage lié à une faible perte d'insertion : La perte d'insertion des canaux quantiques est <1,5 dB et celle des canaux classiques est <2,0 dB, ce qui répond aux exigences de bilan énergétique pour la transmission à longue distance des communications quantiques.
• Avantage réglable VOA : La version active de la carte de communication quantique WDM-VOA prend en charge le réglage de l'atténuation VOA pour les canaux classiques et les canaux de synchronisation, contrôlant avec précision la puissance de chaque signal pour répondre aux exigences de puissance et de précision des liaisons de communication quantique.

Fonctions principales

• Multiplexage/démultiplexage précis de plusieurs canaux : Ce système permet une combinaison et une séparation efficaces de plusieurs canaux, garantissant la transmission indépendante des signaux dans chaque canal. Chaque canal classique est associé avec précision à des modules optiques par appariement à deux longueurs d'onde afin d'assurer une transmission bidirectionnelle à large bande passante des services sur une seule fibre.
• Surveillance en temps réel de la puissance des canaux (WDM-VOA) : Il utilise deux sondes pour détecter en temps réel la puissance optique d'entrée et de sortie du VOA. L'identification de la puissance optique est précise à 0,1 dB et les informations de puissance en temps réel peuvent être consultées directement via un navigateur Web pour la gestion du réseau.
• Puissance VOA réglable (WDM-VOA) : Les deux extrémités prennent en charge le réglage de l'atténuation VOA pour un total de 5 ports de canaux classiques et de canaux de synchronisation via la gestion du réseau, avec un pas de réglage de 0,1 dB.

équipement WDM de communication quantique passif 1U

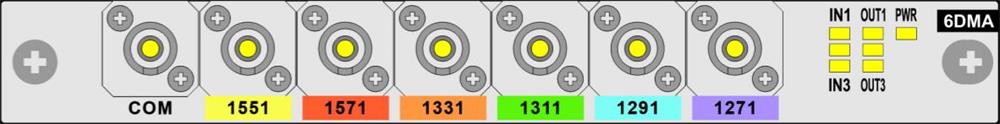

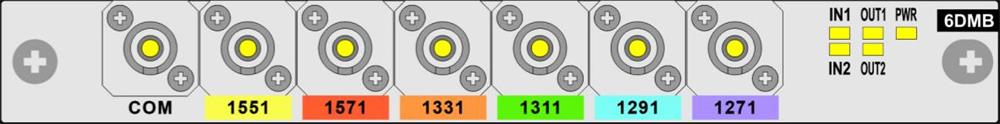

Carte de communication quantique active WDM-VOA de type enfichable

Scénarios d'application

• Réseau de communication métropolitain quantique sécurisé : Dans le cadre du déploiement de réseaux de communication quantique en milieu urbain, ce produit résout les problèmes liés à la rareté des ressources en fibre optique, aux coûts élevés de déploiement traditionnels et aux besoins importants en bande passante des services classiques. Grâce à la transmission multicanaux sur fibre optique, il répond aux exigences d'accès pour une communication quantique sécurisée multi-utilisateurs entre stations.
• Interconnexion quantique sécurisée des centres de données : Dans l'interconnexion sécurisée des centres de données, ce produit, grâce à ses caractéristiques de faible perte et de haute stabilité, résout les problèmes de budget de liaison restreint et d'exigences élevées en matière de stabilité du canal, réalisant une interconnexion quantiquement sécurisée entre les centres de données et équilibrant sécurité, bande passante et stabilité de transmission.
• Système de communication quantique sécurisé pour le secteur financier : Le secteur financier est soumis à des exigences extrêmement élevées en matière de sécurité et de bande passante pour la transmission des données. Ce produit peut être déployé entre le siège social et les agences. Il génère des clés sécurisées via des canaux quantiques, et deux canaux classiques bidirectionnels transmettent les données chiffrées à haut débit. Garantissant la sécurité absolue des données financières, il répond aux exigences de bande passante élevée et de transmission bidirectionnelle des services financiers, et prévient les risques de fuite et de piratage des données.
• Scénarios de communication quantique sécurisée pour les secteurs gouvernementaux et militaires : La transmission de documents sensibles par les services gouvernementaux et l'échange d'informations classifiées dans le domaine militaire sont soumis à des exigences strictes en matière de sécurité et de stabilité des communications. L'isolation et la fiabilité élevées de ce produit garantissent le fonctionnement stable du système de communication quantique dans des environnements complexes et permettent la transmission sécurisée d'informations classifiées.
• Réseaux de communication quantique sécurisés pour les réseaux électriques : La sécurité des réseaux électriques, infrastructure nationale essentielle, est indissociable de la sécurité nationale. Ce produit peut être déployé sur les liaisons entre les nœuds critiques de l'alimentation électrique afin de répondre aux exigences élevées de stabilité et de sécurité des communications quantiques sécurisées dans des environnements complexes, et de garantir la sécurité absolue des données critiques telles que l'automatisation de la distribution.

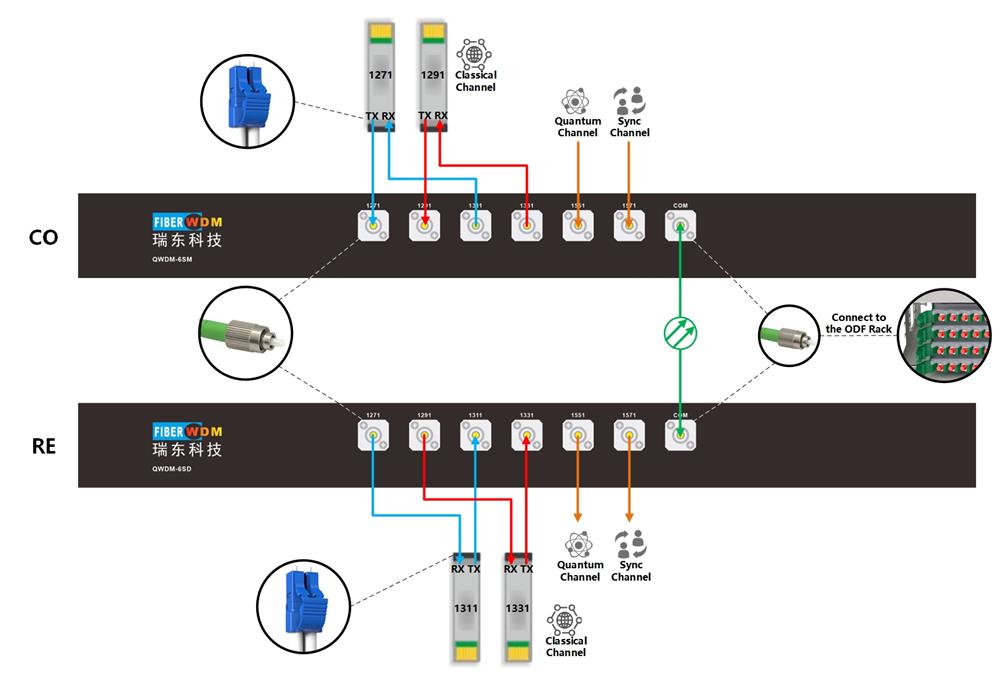

Applications classiques pour appareils 1U

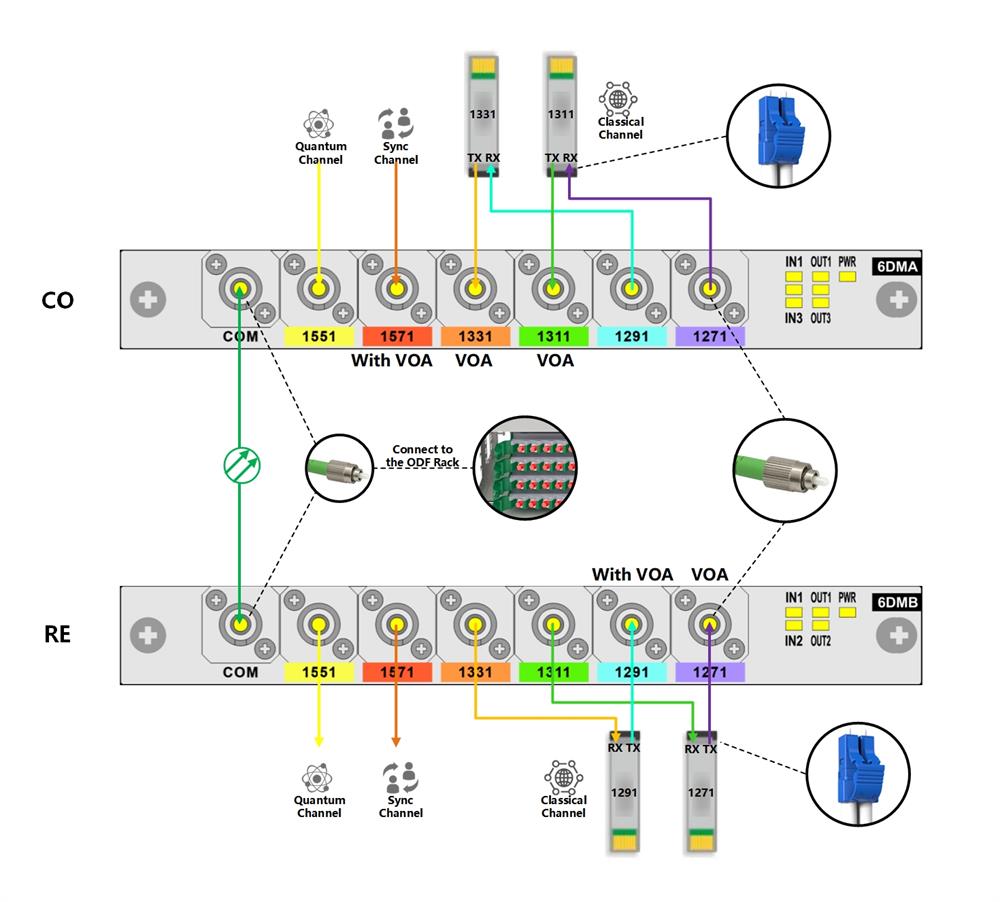

L'application classique du WDM-VOA à insertion de carte

Résumé
