Présentation du schéma

Architecture principale et produits clés

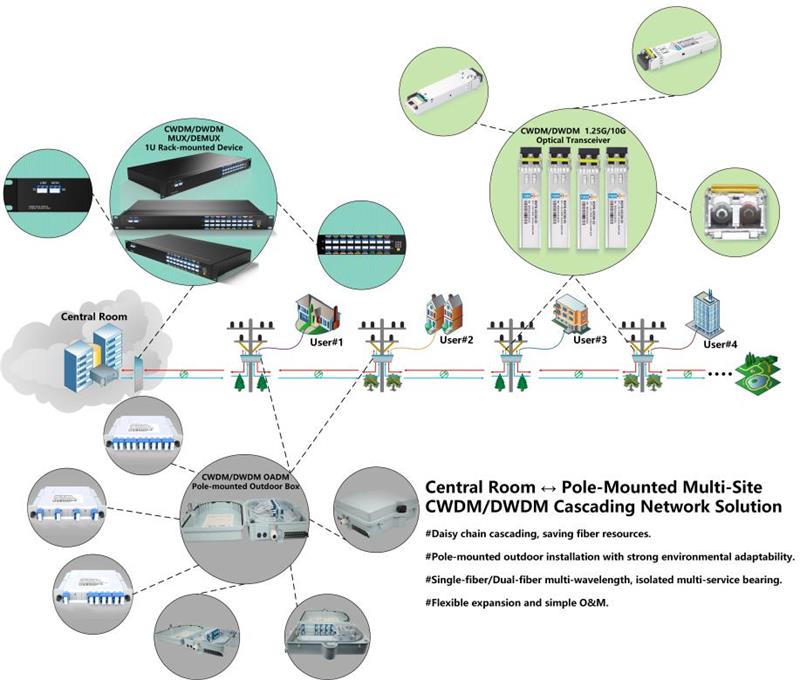

Architecture réseau

• Un multiplexeur/démultiplexeur CWDM/DWDM (MUX/DEMUX) monté en rack 1Uest déployé dans la salle d'équipements centrale pour combiner et séparer les signaux de tous les sites.
• La fibre optique dorsale traverse les sites montés sur poteaux. Chaque site est équipé d'un dispositif OADM extérieur monté sur poteau, qui effectue l'ajout/la suppression des signaux de service locaux tout en transmettant de manière transparente les signaux des autres longueurs d'onde.
• Les équipements de service de chaque site se connectent à l'OADM via des émetteurs-récepteurs optiques CWDM/DWDM (1.25G/10G), formant une liaison de raccordement « salle d'équipements centrale → plusieurs sites → salle d'équipements centrale ».

Positionnement des produits clés

Positionnement des produits clés

Avantages principaux du schéma

1. Économie de ressources en fibres : grâce au mode de cascade en chaîne, seulement 1 cœur de fibre ou 1 paire de fibres dorsales peut prendre en charge le raccordement de service de plusieurs sites. Par rapport à une mise en réseau point à point, l'utilisation de fibres est réduite de plus de 80 %.
2. Forte adaptabilité environnementale : l'OADM adopte une conception montée sur poteau avec une protection contre les infiltrations IP65, prend en charge un fonctionnement à large plage de températures et convient aux environnements extérieurs difficiles tels que les poteaux électriques et les pylônes électriques.
3. Prise en charge multiservice isolée : prend en charge la transmission sur fibre unique et sur double fibre. Différentes longueurs d'onde peuvent transporter indépendamment la vidéo, les données, la voix et d'autres services sans interférence mutuelle.
4. Extension et exploitation & maintenance faciles : l'ajout d'un nouveau site nécessite uniquement le déploiement d'un OADM et d'émetteurs-récepteurs optiques à longueur d'onde correspondante, sans besoin de recâblage. Les dispositifs passifs ne nécessitent aucune maintenance de routine.

Scénarios d'application typiques

• Raccordement centralisé des signaux vidéo de vidéosurveillance de sécurité urbaine ou de campus
• Raccordement de service en chaîne pour les pylônes électriques et les stations de base de communication
• Interconnexion en chaîne de plusieurs bâtiments dans des parcs industriels ou des campus
