Cordons de brassage à fibre optique
Ce sont des « câbles de données spécialisés » reliant des dispositifs de communication optique. Parmi eux, les cordons de brassage à fibre optique SC/APC offrent d'excellentes performances en matière de perte de retour et une grande stabilité du système, ce qui les rend indispensables dans les scénarios de transmission optique sensibles à la lumière réfléchie, tels que les réseaux de télévision par câble (CATV) et les réseaux optiques passifs (PON).
Lors de la transmission par fibre optique, lorsque le signal optique atteint l'extrémité du connecteur, même avec une connexion étanche, une infime quantité de lumière est réfléchie. Cette lumière réfléchie se mélange au signal d'origine, entraînant une distorsion du signal, une diminution de sa stabilité, voire des dommages au matériel d'émission de lumière.

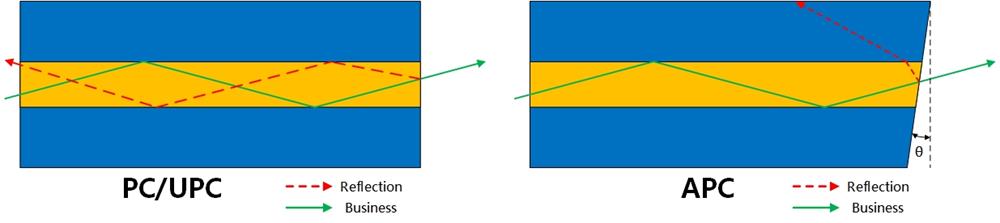

(Différence de lumière réfléchie entre PC/UPC et APC)
Actuellement, le courant dominant est le

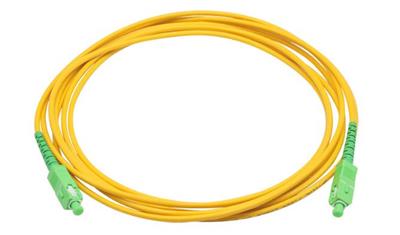

Cordon de brassage à fibre optique SC/APC coudé à 8 degrés
Son principe et sa fonction principale sont fondamentalement les mêmes que ceux du cordon de brassage à fibre optique SC/APC coudé à 9°. Cependant, la perte de retour de ce dernier peut dépasser -65 dB, ce qui signifie que la lumière réfléchie est atténuée à un niveau quasi négligeable. Il est spécifiquement utilisé dans les systèmes à fibre optique exigeant une réflexion extrêmement faible et une grande stabilité du signal.
(L'angle SC/APC de 8 degrés est désigné ci-après par SC/APC8 ; l'angle SC/APC de 9 degrés est désigné ci-après par SC/APC9 ;)
II. Différences entre les cordons de brassage à fibre optique SC/APC8 et SC/APC9
Remarque : En principe, les cordons de brassage à fibre optique SC/APC8 et SC/APC9 ne peuvent pas être utilisés de manière interopérable pour les raisons suivantes :
-
Mauvais contact physique :
Des angles non concordants empêchent un alignement précis des cœurs de fibre des deux connecteurs, ce qui entraîne une forte augmentation des pertes (qui peuvent passer de 0,2 dB à plus de 1 dB).
-
Risque d'endommagement de la face d'extrémité :
Un accouplement avec des angles non concordants provoque une pression de contact inégale sur la face d'extrémité de la virole en céramique, ce qui entraîne des rayures et des dommages permanents à cette face.
-
Dégradation des performances :
Même une connexion de courte durée entraînera une baisse significative des pertes de retour, ne permettant pas de satisfaire aux exigences de performance du système.
III. Caractéristiques techniques et scénarios d'application
Les cordons de brassage à fibre optique SC/APC8 et SC/APC9 présentent des caractéristiques de perte de retour extrême, une forte capacité anti-interférences et des performances stables, ce qui les rend irremplaçables dans les domaines exigeant une grande stabilité du signal :
1. Lien avec les équipements traditionnels de style japonais
Pour connecter des équipements dans les régions où la norme SC/APC9 est en vigueur, tels que les équipements de transmission optique traditionnels et les équipements de réseau d'accès local (notamment les OLT et les répéteurs optiques) de fabricants comme NTT au Japon, les produits d'origine peuvent utiliser le même type d'interface. Dans ce cas, il est impératif de choisir des cordons de brassage à fibre optique SC/APC9 compatibles avec les spécifications d'interface de l'équipement afin de garantir une transmission optimale du signal.
2. Réseaux d'accès fibre FTTx
Qu'il s'agisse de fibre jusqu'au bâtiment (FTTB) ou jusqu'au domicile (FTTH), les cordons de brassage à fibre optique SC/APC sont largement utilisés pour connecter les terminaux de ligne optique (OLT) dans les salles informatiques des opérateurs et les modems optiques (ONU) chez l'utilisateur, grâce à leur faible réflexion et leur facilité d'installation (plug-and-play). Par exemple, les cordons de brassage à fibre optique SC/APC8 sont la norme dans les projets d'accès haut débit ; ils permettent d'éviter que la lumière réfléchie n'affecte la stabilité du signal montant et descendant, et prennent en charge les transmissions réseau à très haut débit (1 000 Mbits/s et plus).
3. Systèmes de transmission de signaux analogiques par radio et télévision (CATV)
Dans les salles informatiques d'accès aux signaux de télévision par câble (CATV) et par satellite, les cordons de brassage à fibre optique SC/APC sont utilisés pour connecter les émetteurs de signaux, les répartiteurs optiques et les amplificateurs. Les signaux analogiques étant extrêmement sensibles aux interférences par réflexion, la faible perte de retour de la technologie APC permet d'éviter efficacement les artefacts tels que les flocons de neige et les images fantômes. Par exemple, sur le réseau de transmission principal provincial de la Radio Télévision Chinoise (RTC), les cordons de brassage à fibre optique SC/APC8 ont entièrement remplacé les cordons de brassage à fibre optique PC traditionnels, garantissant ainsi la diffusion stable des chaînes haute définition 4K.
4. Tests, exploitation et maintenance des fibres optiques de haute précision
Lors des tests de perte de liaison par réflectométrie optique (OTDR), de la vérification des pertes après fusion de fibres optiques et du diagnostic des pannes de liaisons de communication, les cordons de brassage à fibre optique SC/APC (à 8 ou 9 degrés, selon l'équipement) sont des outils essentiels. Par exemple, lors des tests de liaisons à fibre optique, l'utilisation de cordons de brassage SC/APC8 permet d'éviter les interférences dues à la lumière réfléchie sur les signaux de test, de localiser précisément les points de rupture et les pertes anormales des câbles optiques, et d'améliorer l'efficacité des opérations et de la maintenance.
5. Contrôle industriel et communications spéciales
-
Scénarios industriels :
Dans les systèmes de détection par fibre optique (tels que les capteurs de température et de pression) des industries pétrolière et énergétique, les cordons de brassage à fibre optique SC/APC sont utilisés pour connecter les capteurs et les contrôleurs. Leur faible réflexion permet d'éviter les erreurs d'interprétation du signal dues aux interférences environnementales. Par exemple, le système de surveillance de la température des oléoducs sur les champs pétrolifères assure une précision de ±0,1 °C grâce aux cordons de brassage à fibre optique SC/APC.
-
Communication spéciale :
Dans les liaisons de communication optique à courte portée dans les domaines militaire et aérospatial,
Cordons de brassage à fibre optique SC/APC
sont utilisés pour la transmission de signaux entre équipements en raison de leur résistance aux vibrations et de leurs caractéristiques de contact stables, qui peuvent résister à des températures extrêmes (-40℃~85℃) et aux chocs mécaniques.
IV. Résumé
Les cordons de brassage à fibre optique SC/APC8 et SC/APC9 partagent le même principe de base, offrant d'excellentes performances en termes de perte de retour et une forte résistance aux interférences grâce à la technologie d'angle APC. Ils sont adaptés aux environnements exigeant une grande stabilité du signal. Leurs principales différences résident dans l'angle et l'adaptation régionale : le SC/APC8 est la norme mondiale, compatible avec les équipements de la plupart des régions ; le SC/APC9 est réservé aux équipements de certains environnements. Il est important de noter que l'interopérabilité entre les deux est impossible. L'utilisation d'un cordon standard garantit le fonctionnement efficace et stable du système de transmission optique.
