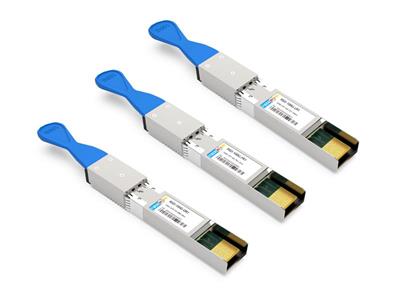

Face à la demande croissante d'interconnexion des centres de données, les émetteurs-récepteurs optiques monomodes conformes à la norme 100G Lambda MSA sont devenus la solution privilégiée grâce à leurs avantages : haute densité, faible consommation d'énergie et faible coût. Notre société propose trois émetteurs-récepteurs optiques au format SFP56-DD : 100G SFP-DD DR1 (RSD-100G-DR1), 100G SFP-DD FR1 (RSD-100G-FR1) et 100G SFP-DD LR1 (RSD-100G-LR1), cet article effectue une comparaison complète de leurs caractéristiques techniques pour vous aider à prendre la décision optimale pour des scénarios d'application spécifiques.

I. Comparaison exhaustive des spécifications de base

II. Comparaison approfondie des fonctionnalités

1. Distance de transmission et bilan de liaison

RSD-100G-DR1 (500 m)

• Positionnement : Optimisé pour les distances ultra-courtes, généralement utilisé pour l'interconnexion au sein d'une même armoire ou entre armoires adjacentes.
• Performances : La sensibilité du récepteur est de -4,0 dBm. Bien que sa puissance d’émission minimale (-2,6 dBm) soit légèrement inférieure à celle du FR1, l’atténuation de la fibre est négligeable en raison de la distance de transmission ultracourte, respectant pleinement les exigences du bilan de liaison sur une distance de 500 m.

RSD-100G-FR1 (2 km)

• Positionnement : Un émetteur-récepteur standard à courte portée qui couvre la plupart des scénarios au sein des centres de données.
• Performances : La sensibilité du récepteur est améliorée à -4,5 dBm, permettant une transmission stable jusqu'à 2 kilomètres.

RSD-100G-LR1 (10 km)

• Positionnement : Un produit phare pour les moyennes et longues distances offrant la plus forte résistance à l'atténuation.
• Performances : Il possède la meilleure sensibilité de réception (-6,1 dBm) et la puissance transmise minimale la plus élevée (-1,4 dBm) parmi les trois.

2. Rapport de consommation d'énergie et d'efficacité énergétique

• Analyse de l'efficacité énergétique : À consommation d'énergie égale, LR1 offre une distance de transmission 20 fois supérieure à celle de DR1.
• Stratégie de sélection :
  • Pour les centres de données hyperscale, si 90 % des liaisons se trouvent à moins de 100 m, le déploiement massif de DR1 peut offrir davantage d'avantages en termes de coûts d'approvisionnement (sous réserve des prix des fournisseurs) et peut légèrement réduire la charge thermique du système (certaines implémentations de DR1 peuvent avoir une consommation d'énergie légèrement inférieure).
  • Si une extension future de la topologie du réseau est envisagée (par exemple, de la connectivité intra-rack à la connectivité inter-pièces), le déploiement direct de LR1 peut éviter les coûts de construction et les risques d'interruption de service causés par le remplacement futur des émetteurs-récepteurs, permettant ainsi d'obtenir « un seul déploiement, sans souci pendant une décennie ».

3. Compatibilité et normalisation

• Normes de protocole : Les trois sont entièrement conformes aux normes 100G Lambda MSA et IEEE802.3cu.
• Interopérabilité :
  • Les modèles DR1, FR1 et LR1 sont généralement interopérables tant que la longueur réelle de la liaison se situe dans la plage nominale de l'émetteur-récepteur le plus court et que la puissance optique se situe dans la plage admissible de l'extrémité réceptrice (pas de surcharge et pas inférieure à la sensibilité).
  • Exemple : Connecter une fibre de 300 m avec des émetteurs-récepteurs LR1 aux deux extrémités est tout à fait normal ; connecter une fibre de 400 m avec un DR1 à une extrémité et un LR1 à l'autre fonctionne généralement, mais il est nécessaire de s'assurer que la puissance optique reçue à l'extrémité DR1 n'est pas inférieure à -4,0 dBm.
• Surveillance diagnostique numérique (DDM) : Fonctions de diagnostic numérique complètes intégrées qui surveillent en temps réel la température, la tension, la puissance optique transmise/reçue et le courant de polarisation via l'interface I2C, facilitant le dépannage et la gestion des performances pour le personnel d'exploitation et de maintenance.
• Prise en charge FEC : Tous les modèles prennent en charge KP-FEC (utilisé pour atteindre la distance nominale), et KR-FEC est optionnel dans certains scénarios.

4. Technologie de traitement du signal

• Interface électrique : 2 x 53,125 Gb/s PAM4 (100GAUI-2).
• Interface optique : 1 x 106,25 Gb/s PAM4. Cette conception exploite efficacement la bande passante à longueur d’onde unique et atteint un débit de données doublé au même débit binaire par rapport à la modulation NRZ traditionnelle, améliorant considérablement l’efficacité spectrale.

III. Scénarios d'application

RSD-100G-DR1 (500 m)

• Centres de données à très haute densité : Convient à l'interconnexion de commutateurs Top of Rack (ToR) au sein de la même rangée d'armoires ou entre rangées adjacentes.
• Clusters d'IA/calcul haute performance : connexions à très courte portée et à haut débit entre serveurs et commutateurs dans des scénarios où la latence est critique.
• Projets à courte portée sensibles aux coûts : Constitue la solution 100G à longueur d’onde unique la plus rentable lorsque la distance est confirmée comme ne dépassant pas 500 mètres et que la qualité de la fibre est bonne.

RSD-100G-FR1 (2 km)

• Interconnexion dans les grands bâtiments : Connexion du répartiteur intermédiaire (IDF) et du répartiteur principal (MDF) sur différents étages du même bâtiment.
• Couche d'agrégation de réseau de campus : Convient aux connexions entre bâtiments dans les campus de taille moyenne (avec une distance de 500 m à 2 km).
• Interconnexion standard de centres de données : interconnexion de routine entre différentes salles informatiques d’un même campus, pour les scénarios où la distance dépasse 500 m mais est inférieure à 10 km.

RSD-100G-LR1 (10 km)

• Réseaux de campus étendus : Connexion de plusieurs immeubles de bureaux ou usines industrielles géographiquement dispersés (2 km à 10 km).
• Couche d'accès au réseau métropolitain : liaisons d'accès 100G pour les opérateurs ou les grands réseaux d'entreprise.
• Environnements de liaison à fortes pertes : fortement recommandé. Même sur de courtes distances (par exemple, < 500 m), si la liaison fibre optique est ancienne, comporte de nombreux connecteurs ou des pertes importantes au niveau du répartiteur, la puissance élevée du LR1 est la seule option pour garantir la stabilité de la liaison.
• Réserve pour l'expansion future : scénarios où la distance précise est incertaine au stade de la planification initiale ou lorsqu'une expansion sur de longues distances est prévue à l'avenir.

IV. Conclusion et recommandations
