C-band ASE Light Source
Source de lumière ASE en bande C

Source de lumière ASE en bande C

Fonctionnalité:

  • Haute luminosité et large spectre
  • Puissance de sortie stable
  • Planéité spectrale
  • Puissance et réglage élevés
  • Miniaturisation et commodité
Renseignez-vous maintenant Télécharger
  • Détails du produit

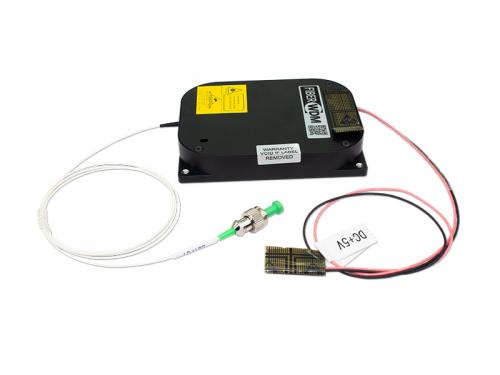

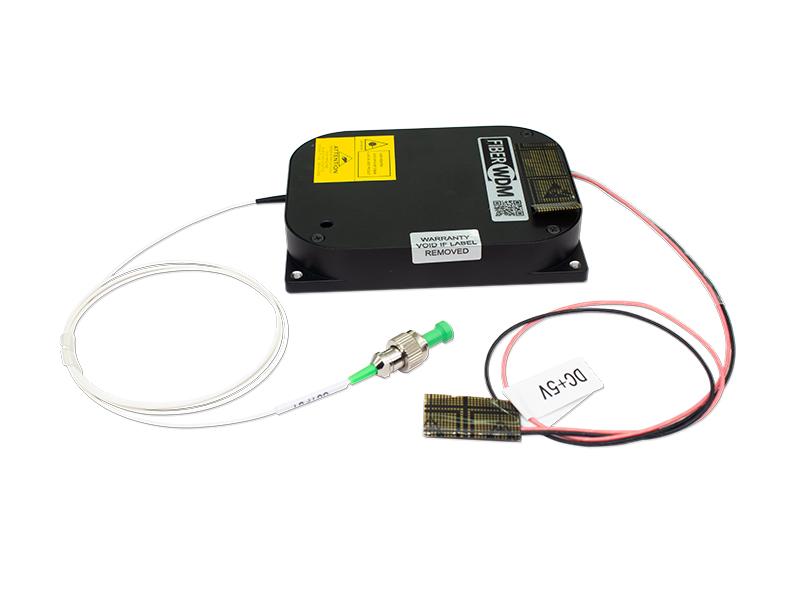

Source de lumière ASE en bande C

RD-ASE-M3-C-1.5dB-23Bm-0.9L-1m-FC/APC

Fibrewdm La source lumineuse ASE en bande C de Fiberwdm, caractérisée par son exceptionnelle planéité spectrale et sa large gamme, sa puissance de sortie stable et sa large compatibilité dans divers domaines, est spécialement conçue pour les applications de recherche, de test et d'intégration de systèmes, répondant à la demande de sources lumineuses hautes performances et démontrant l'expertise approfondie et l'esprit novateur de Fiberwdm dans le domaine de l'optique.

Spécifications optiques :

Paramètre

Min.

Typ.

Max.

Unité

Remarque

Forme spectrale

-

Aplati

-

-

-

Longueur d'onde de travail

1527

- 1565

nm

-

Puissance de sortie

- 23 23

dBm

-

Largeur du spectre

- 38 -

nm

@+25℃

Planéité spectrale

- 1.5 3.0

dB

@+25℃、@output=23dBm

Stabilité de puissance à court terme

- - 0,05

dB

@+25℃

Stabilité énergétique à long terme

- - 0,1

dB

@+25℃

Mode de contrôle

APC - - -

Environnement de travail :

Paramètre Min. Typ. Max. Unité Remarque

Température de fonctionnement

-10 -

+60

°C

Tolérance de température ±2

Température de stockage

-40 - +85

°C

Tolérance de température ±2

Humidité relative

5 - 90 % -
Spécifications électriques :
Paramètre Min. Typ. Max. Unité Remarque

Alimentation

+4,75

+5

+5,25

v -

Consommation électrique à température ambiante

- - 10 w -

Consommation électrique à pleine température

- - 15 w -

Interface:

Type de connecteur : connecteur à 26 broches

Épingle

Nom

Attributs

Niveau

Description

1

VCC_3,3V

P

-

Alimentation 3,3 V

2

VCC_3,3V

P

-

Alimentation 3,3 V

3

GND

P

-

GND

4

GND

P

-

GND

5

Caroline du Nord

F

-

Réservé

6

Caroline du Nord

F

-

Réservé

7

Caroline du Nord

F

-

Réservé

8

Caroline du Nord

F

-

Réservé

9

Alarme de sortie

O

LVTTL

Alarme de puissance de sortie

10

Alarme d'entrée

O

LVTTL

Alarme de puissance d'entrée

11

Alarme PumpTem

O

LVTTL

Alarme de température de la pompe

12

Alarme de courant de pompe

O

LVTTL

Alarme de courant de la pompe

13

Caroline du Nord

F -

Réservé

14

ModuleTem_Alarme

O

LVTTL

Alarme de température du module

15

Caroline du Nord

F

-

Réservé

16

Pompe MARCHE/ARRÊT

F

DÉSACTIVÉ

Pompe de niveau bas arrêtée

17 Caroline du Nord

F

-

Réservé

18

Réinitialiser

F

-

Entrée de réinitialisation externe

19

GND

p -

GND

20

GND

p

-

GND

21

RXD

je

RS232

Entrée de données série

22

TXD

O

RS232

Sortie de données série

23

GND

P

-

GND

24

GND

P

-

GND

25

VCC_3,3V

P

-

Alimentation 3,3 V

26

VCC_3,3V

P

-

Alimentation 3,3 V

Note 1 : P : Alimentation ; I : Entrée ; O : Sortie ; F : Flottant.

Note 2 : Message d'alarme lorsque toutes les broches d'alarme de sortie sont à l'état bas.

Note 3 : Entrée de réinitialisation externe active à l'état bas.

Note 4 : Pompe de niveau bas 16 broches désactivée.

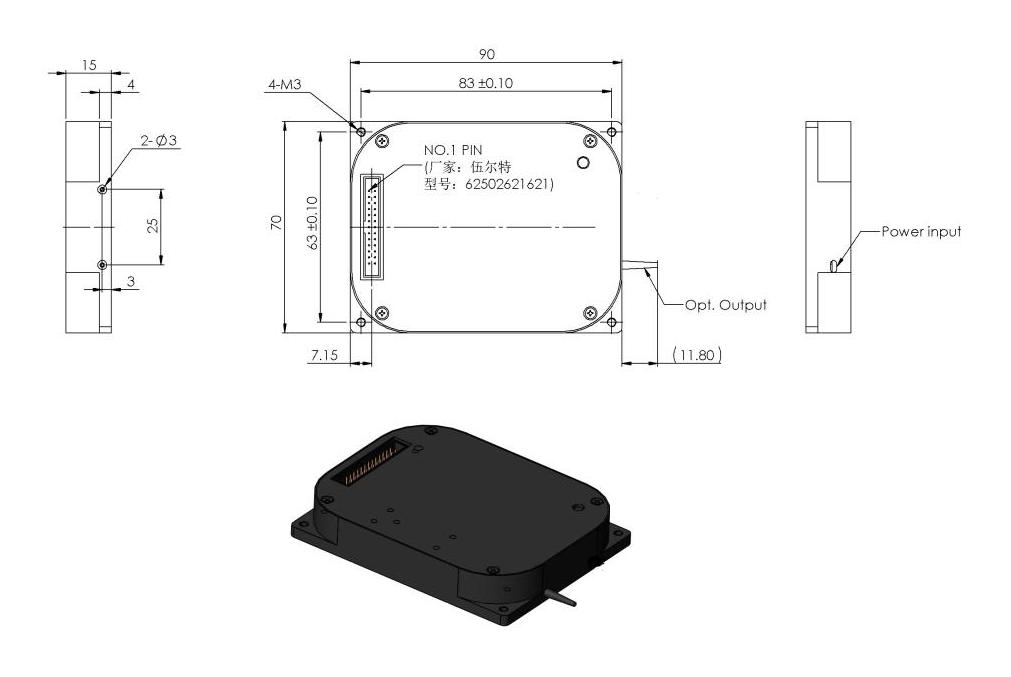

Structure mécanique :

Dimensions (L x l x H) : 90 x 70 x 15 mm ± 0,2 mm

C-band ASE Light Source

Natte:

Article

Caractéristiques

Remarque

Type de fibre

Fibre monomode 900 µm

Longueur des fibres

1000±2 mm

Extra-structurel

Connecteur de fibre

Entrée/Sortie : FC/APC

Plage de paramètres logiciels et état par défaut :

Paramètre

Min.

Défaut

Max.

Unité

Seuil d'alarme de puissance optique de sortie élevée

13 23,5

23,5

dBm

Courant de polarisation de la pompe

- -

1,2*EOL Courant

mA

Puissance optique de sortie

13 23

23

dBm

Seuil d'alarme de température élevée du module

50 80 80

℃

État de la pompe (marche/arrêt)

Caroline du Nord

DÉSACTIVÉ

Caroline du Nord

-

Mode de fonctionnement

Caroline du Nord

APC

Caroline du Nord

-

Mode par défaut

- 23 -

dB

Précision de lecture des paramètres dans le logiciel :

Paramètre

Min.

Courant de polarisation de la pompe

0,1 mA

Puissance optique de sortie configurée

0,1 dBm

Seuil d'alarme de température élevée du module

0,1℃

Température de sortie (pompe)

0,1℃

Protocole de communication du port série :

Article

Valeur

Unité

Débit en bauds

9600

Bits/s

Bits de données

8

Peu

Bit d'arrêt

1

Peu

Bit de parité

Aucun
