China 200G 400G DCI supplier

Dual 2x2 Bypass Interrupteur optique mécanique

  • Dual 2x2 Bypass Interrupteur optique mécanique
  • Disportions optiques faibles
  • isolement élevé
  • grande fiabilité
  • Sans époxy Chemin optique
  • Les détails du produit

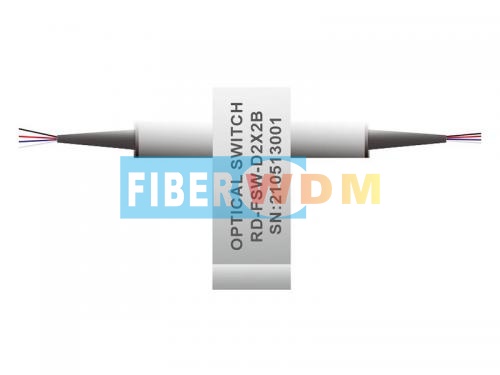

Dual 2x2 Bypass Interrupteur optique mécanique


Le double 2x2 Bypass Mechanical Fibre Switch connecte les canaux optiques en dirigeant ou en bloquant un signal optique entrant dans la sortie Fibre. Ceci est atteint en utilisant un brevet en attente Opto-mécanique Configuration et activation via un contrôle électrique Signal. Une version de verrouillage conserve le chemin optique sélectionné après la suppression du signal d'entraînement, tandis que le non-verrouillage versions par défaut sur l'état ouvert ou fermé Quand le pouvoir est supprimé. le Interrupteur optique de fibre mécanique a intégré position électrique capteurs. La nouvelle conception avancée basée sur des matériaux réduit considérablement la sensibilité de la position de la pièce mobile, offrant une haute stabilité sans précédent ainsi que des coûts peu coûteux inégalés.



Caractéristiques

longueur d'onde de fonctionnement

1260 ~ 1620nm (SM)

850nm (mm)

perte d'insertion

≤1.0db

perte de longueur d'onde perte dépendante

≤0,25db

Perte de polarisation dépendante

≤0.05db

perte dépendante de la température

≤0.20db

perte de retour

SM ≥50DB

Mm≥30DB

conversation

SM≥ 55DB

Mm≥ 35db

passer du temps

≤8ms

Répétabilité

≤ ± 0,02db

durabilité

≥10 7 fois

tension de fonctionnement

3 ou 5V

type de commutateur

Non-verrouillage / verrouillage

température de fonctionnement

-20 ~ + 70

température de stockage

-40 ~ + 85

puissance optique

≤ 500mw

dimension

27.0l × 12.0w × 8.2H mm

Configurations de broches

taper

route optique

entraînement électrique

capteur d'état

D2 × 2b

Pin 1

PIN5

PIN6

PIN10

épingle 2-3

PIN3-4

PIN7-8

épingle 8-9

verrouillage

P1-P1 ', P2-P2'

P3-P3 ', P4-P4'

V +

GND

-

-

ouvert

Fermer

Fermer

ouvert

P1-P3 ', P2-P4'

-

-

GND

V +

Fermer

ouvert

ouvert

Fermer

Non-verrouillage

P1-P1 ', P2-P2'

P3-P3 ', P4-P4'

V +

-

-

GND

ouvert

Fermer

Fermer

ouvert

P1-P3 ', P2-P4'

-

-

-

-

Fermer

ouvert

ouvert

Fermer

Dimensions mécaniques (Unité: mm)


route optique

Informations de commande

RD-FSW

-D2x2b-

-Wavel Longueur-

-Switch Type-

-Voltage-

-Fiber Type-

-Package-

-FiberLength-

-Connector-

1060 = 1

C + L = 2

1310 = 3

1410 = 4

1550 = 5

650 = 6

780 = 7

1260-1610 = A

1310 / 1550 = 9

850 = 8

Spécial = 0

Verrouillage = 1

Non-verrouillage = 2

Mini Loquet = 3

mini non-verrouiller = 4

Spécial = 0

3V = 3

5V = 5

Spécial = 0

SM28 = 1

50 / 125 = 5

62.5 / 125 = 6

Spécial = 0

Bare Fibre = 1

900um Tube = 3

Spécial = 0

0.25m = 1

0.5m = 2

1.0m = 3

Spécial = 0

Aucun = 1

FC / PC = 2

FC / APC = 3

SC / PC = 4

SC / APC = 5

St / PC = 6

LC / PC = 7

Duplex LC = 8

Spécial = 0
