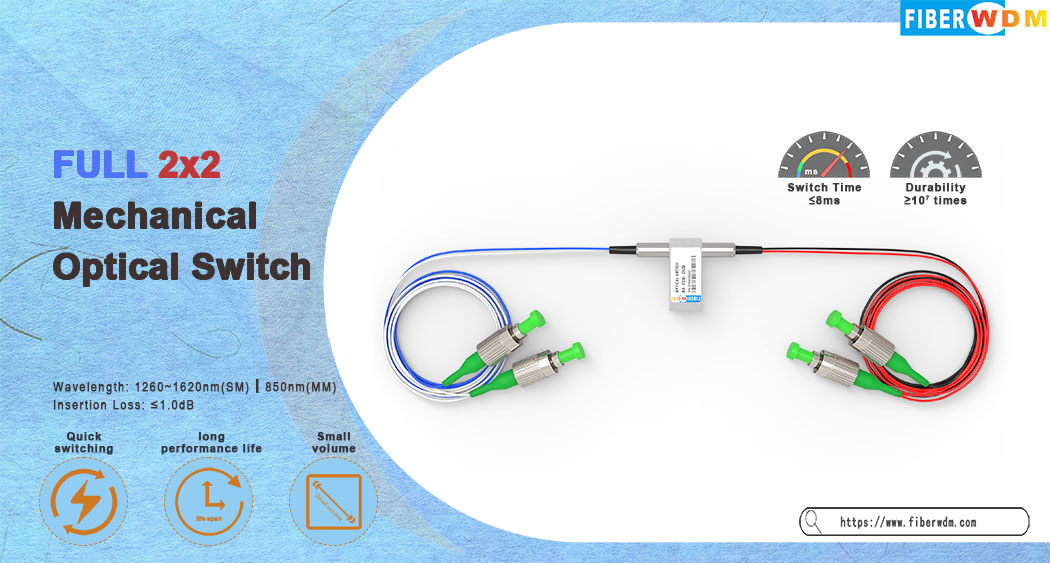

Commutateur optique mécanique 2x2 complet
Le commutateur fibre optique Full 2x2 connecte les canaux optiques en dirigeant ou en bloquant un signal optique entrant vers la fibre de sortie. Ce processus est réalisé grâce à une configuration optomécanique en instance de brevet et activé par un signal de commande électrique. Une version à verrouillage préserve le chemin optique sélectionné après la suppression du signal de commande, tandis que les versions sans verrouillage passent par défaut à l'état ouvert ou fermé après coupure de l'alimentation. Commutateur mécanique à fibre optique intègre des capteurs de position électriques. La conception avancée, basée sur de nouveaux matériaux, réduit considérablement la sensibilité de la position des pièces mobiles, offrant une stabilité inégalée et un faible coût inégalé.
Caractéristiques
Longueur d'onde de fonctionnement |
1260~1620 nm (SM) 850 nm (MM) |
Perte d'insertion |
≤1,0 dB |
Perte dépendante de la longueur d'onde |
≤ 0,25 dB |
Perte dépendante de la polarisation |
≤ 0,05 dB |
Perte dépendante de la température |
≤ 0,20 dB |
Perte de retour |
SM≥50dB MM≥30dB |
Diaphonie |
SM≥55dB MM≥35dB |
Heure de commutation |
≤ 8 ms |
Répétabilité |
≤±0,02 dB |
Durabilité |
≥10 7 fois |
Tension de fonctionnement |
3 ou 5 V |
Type de commutateur |
Non verrouillable/verrouillable |
Température de fonctionnement |
-20~+70℃ |
Température de stockage |
-40~+85℃ |
Puissance optique |
≤ 500 mW |
Dimension |
27,0 L × 12,0 l × 8,2 H mm |
Configurations des broches
Taper |
Route optique |
Entraînement électrique |
Capteur d'état |
||||||
F2×2 |
Broche 1 |
Pin5 |
Pin6 |
Pin10 |
Broche 2-3 |
Broche 3-4 |
Broche 7-8 |
Broche 8-9 |
|
Verrouillage |
P1-P4, P2-P3 |
-- |
-- |
GND |
V+ |
Fermer |
Ouvrir |
Ouvrir |
Fermer |
P1-P3, P2-P4 |
V+ |
GND |
-- |
-- |
Ouvrir |
Fermer |
Fermer |
Ouvrir |
|
Sans verrouillage |
P1-P4, P2-P3 |
-- |
-- |
-- |
-- |
Fermer |
Ouvrir |
Ouvrir |
Fermer |
P1-P3, P2-P4 |
V+ |
-- |
-- |
GND |
Ouvrir |
Fermer |
Fermer |
Ouvrir |

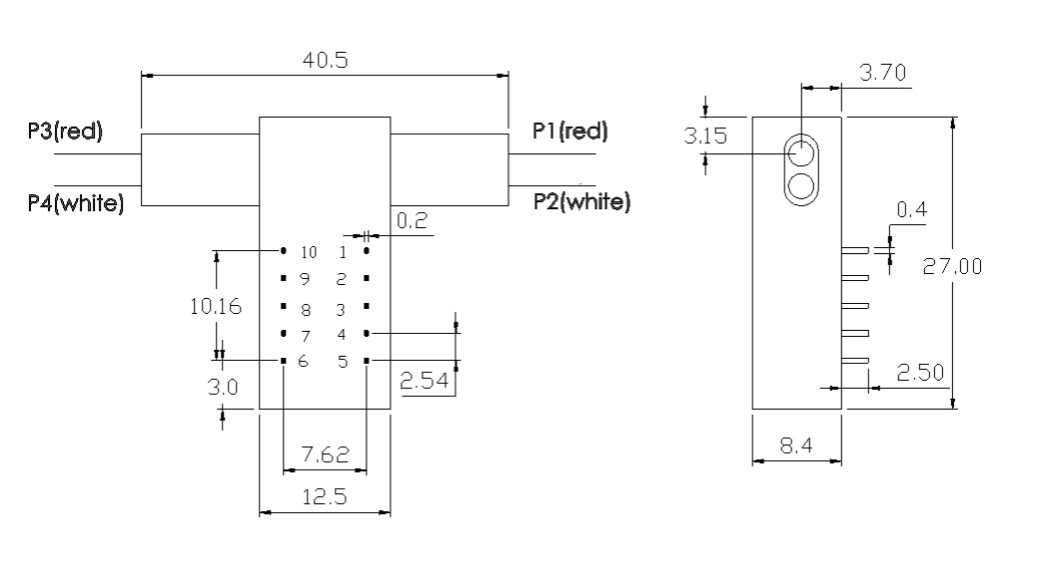

Dimensions mécaniques (unité : mm)

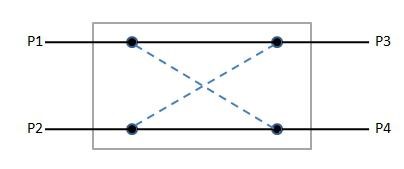

Route optique
Informations de commande
R D-FSW |
-F2X2- |
-Longueur d'onde- |
-Type de commutateur- |
-Tension- |
-Type de fibre- |
-Emballer- |
-Longueur de la fibre- |
-Connecteur- |
|
|
1060=1 C+L=2 1310=3 1410=4 1550=5 650=6 780=7 1260-1610=A 1310/1550=9 850=8 Spécial=0 |
Verrouillage=1 Sans verrouillage=2 MINI Verrouillage=3 MINI sans verrouillage = 4 Spécial=0 |
3V=3 5V=5 Spécial=0 |
SM28=1 50/125=5 62,5/125=6 Spécial=0 |
Fibre nue = 1 Tube de 900 µm = 3 Spécial=0 |
0,25 m = 1 0,5 m = 2 1,0 m = 3 Spécial=0 |
Aucun=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Spécial=0 |
