Détecteur d'unités PDA1000-2 à double canal 10 kHz

Cette série de détecteurs présente le même mode d'utilisation que les détecteurs unitaires de Thorlabs et Newport, et leurs interfaces d'alimentation sont parfaitement identiques. Si la sortie Monitor (disponible sur certains produits Thorlabs et Newport) n'est pas requise et que la bande passante est la même, ce détecteur peut être remplacé directement, sans que ses performances soient inférieures à celles des produits similaires de Thorlabs et Newport. Outre les détecteurs aux spécifications standard, nous proposons également des services de personnalisation. Nous pouvons ajuster différents paramètres du détecteur (tension d'alimentation, gain, bande passante, etc.) selon les besoins du client.

  • Détails du produit

Photorécepteur amplifié

Détecteur d'unités PDA1000-2 à double canal 10 kHz

Instructions d'utilisation

Description de l'apparence et de l'interface

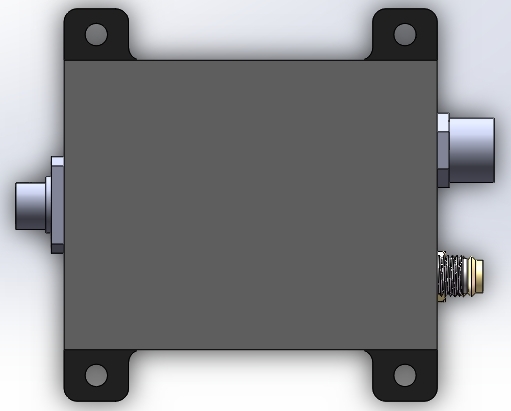

L'aspect du module est illustré dans la figure ci-dessous :

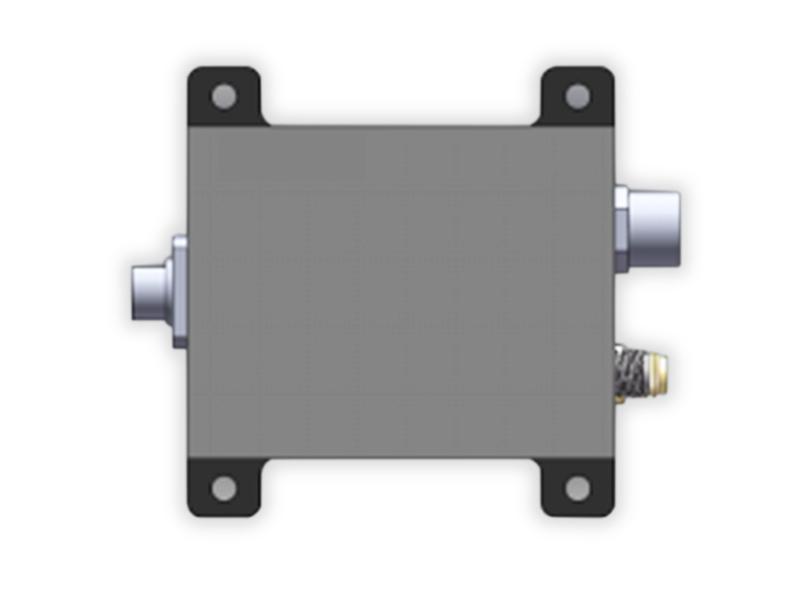

Dual-Channel 10KHz Unit Detector

Figure 2-1 Schéma d'aspect du module détecteur

Parmi elles, l'interface de gauche est l'interface d'entrée optique (FC), celle en haut à droite est l'interface d'entrée d'alimentation (M8) et celle en bas à droite est l'interface de sortie de signal (SMA).

Le cordon d'alimentation assorti et personnalisé est illustré dans la figure ci-dessous :

Dual-Channel 10KHz Unit Detector

Figure 2-2 Cordon d'alimentation correspondant

L'extrémité gauche du câble, visible sur la photo, est celle qui se connecte au module détecteur. Une étiquette apposée sur ce câble indique le mode de connexion des trois cordons d'alimentation situés à droite. Le câble est en PVC, supporte un courant maximal de 3 A et possède une section de 24 AWG. Son brochage est parfaitement compatible avec celui des cordons d'alimentation des modules détecteurs Thorlabs et Newport, et ces câbles sont interchangeables.

Instructions électriques

1. Produits à double alimentation : ±12 V (marron-rouge : +12 V, fil noir : masse, fil bleu : -12 V). Pour les produits dont la bande passante est inférieure ou égale à 300 MHz, la tension d’alimentation minimale peut être de ±8 V et la tension maximale ne doit pas dépasser ±15 V (en cas de contradiction entre l’étiquette du détecteur et cette notice, cette dernière prévaut). Pour les produits dont la bande passante est supérieure à 1 GHz, la tension d’alimentation ne doit pas dépasser ±12 V. Le module d’alimentation à découpage Honghai JMD10-D12 peut également être utilisé comme module de test. Ce module garantit le bon fonctionnement du détecteur en intérieur ; pour une utilisation en extérieur, veuillez effectuer vos propres tests. Le courant du module détecteur en fonctionnement normal est inférieur à 100 mA. Les utilisateurs en laboratoire peuvent utiliser notre alimentation linéaire.

Alimentation simple : 5 V-12 V (marron-rouge : +12 V, fil noir : masse, fil bleu : flottant). Le courant du module détecteur en fonctionnement normal est inférieur à 100 mA.

2. Interface de sortie : SMA (connecteur femelle) ;

3. Impédance de sortie : 50 ohms ;

4. Tension de sortie maximale :

Produits inférieurs à 500 MHz : ±3,6 V (à haute impédance), ±1,8 V (à 50 ohms) ;

Produits avec 1 GHz (inclus) et plus : ±1 V (@50 ohms).

5. Plage de réponse spectrale : 900 nm-1700 nm ;

6. Sensibilité du détecteur : >0,95 A/W à 1550 nm ;

7. L'amplitude d'entrée optique ne doit pas dépasser la puissance optique de saturation (Puissance de saturation).

Paramètres de performance

Instructions pour le test de performance :

1. En raison des différentes conditions de connecteur FC de la source lumineuse de test, la perte d'insertion de chaque détecteur est incohérente et les résultats des tests de réponse du détecteur seront légèrement différents ;

2. Le gain de transimpédance du détecteur est calculé lorsque la charge de sortie présente une impédance élevée. Si la charge de sortie est de 50 Ω, le gain sera réduit de moitié par rapport à sa valeur nominale ;

3. Les résultats de mesure du bruit du détecteur et du temps de montée sont obtenus dans les conditions suivantes :

a: L'impédance d'entrée de l'oscilloscope est de 50 Ω ;

b : La bande passante de l'oscilloscope est la bande passante complète (≥1 GHz) ;

c : La division temporelle de l'oscilloscope est réglée sur 100 ns/div (Remarque : le bruit variera considérablement avec différentes divisions temporelles) ;

4. Température de la salle de test : 23℃±5℃ ;

5. Testez l'humidité relative : 35 % ± 15 % ;

6. Test de tension de fonctionnement : ±12V ;

Paramètres de test typiques du détecteur unitaire (PDA1055H)

Modèle PDA1000-2
Gamme de longueurs d'onde 900-1700 nm
Bande passante de 3 dB 10 kHz
Gain de conversion 2,5 x 10 6 VIRGINIE
Bruit global de la tension de sortie 1,3 mV RMS
Puissance de saturation 4,8 µW
Réactivité maximale typique 1 A/W à 1550 nm
Impédance de sortie 50Ω
Production maximale 1,0 V à 50 Ω
Puissance incidente (Max) 5 mW
Matériau/Type du détecteur InGaAs/PIN
Diamètre du détecteur 75 μm
Entrée optique FC/PC ou FC/APC ou espace libre
Production électrique SMA
Dimensions du colis 60 mm × 58 mm × 24 mm
Exigences en matière d'alimentation électrique ±12 V, 50 mA

Figure 3-1 Résumé des performances électriques

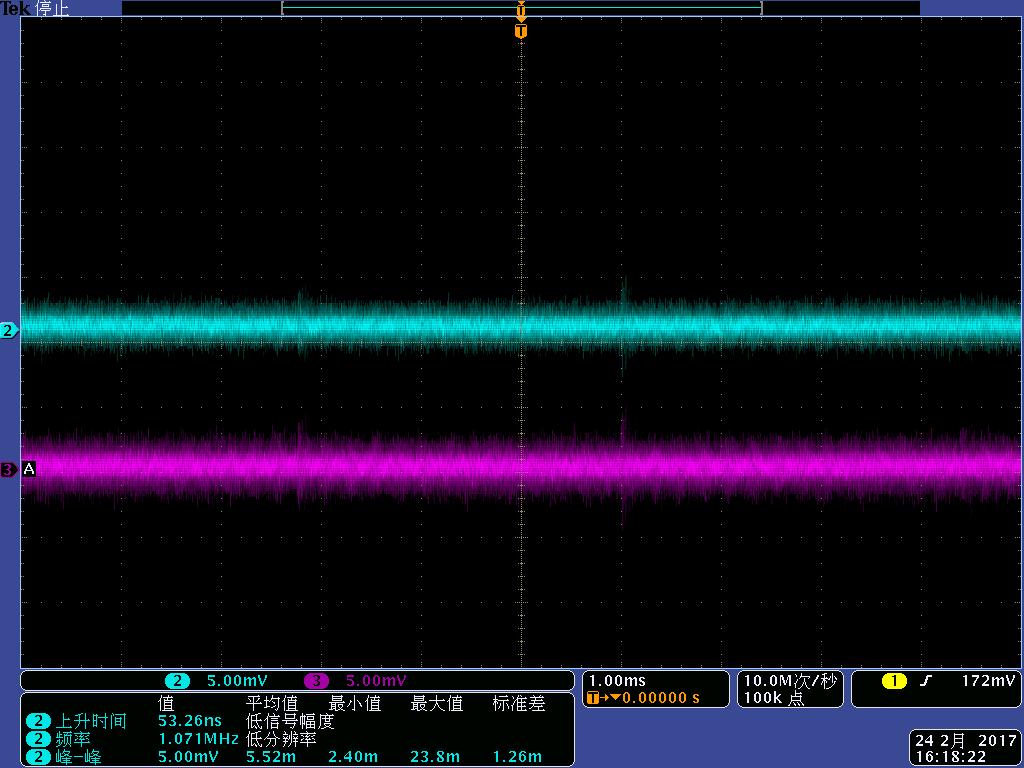

Time-domain Noise Level (Blue and red lines are the noise of the two channels respectively)

Figure 3-2 Niveau de bruit dans le domaine temporel (les lignes bleues et rouges représentent respectivement le bruit des deux canaux)

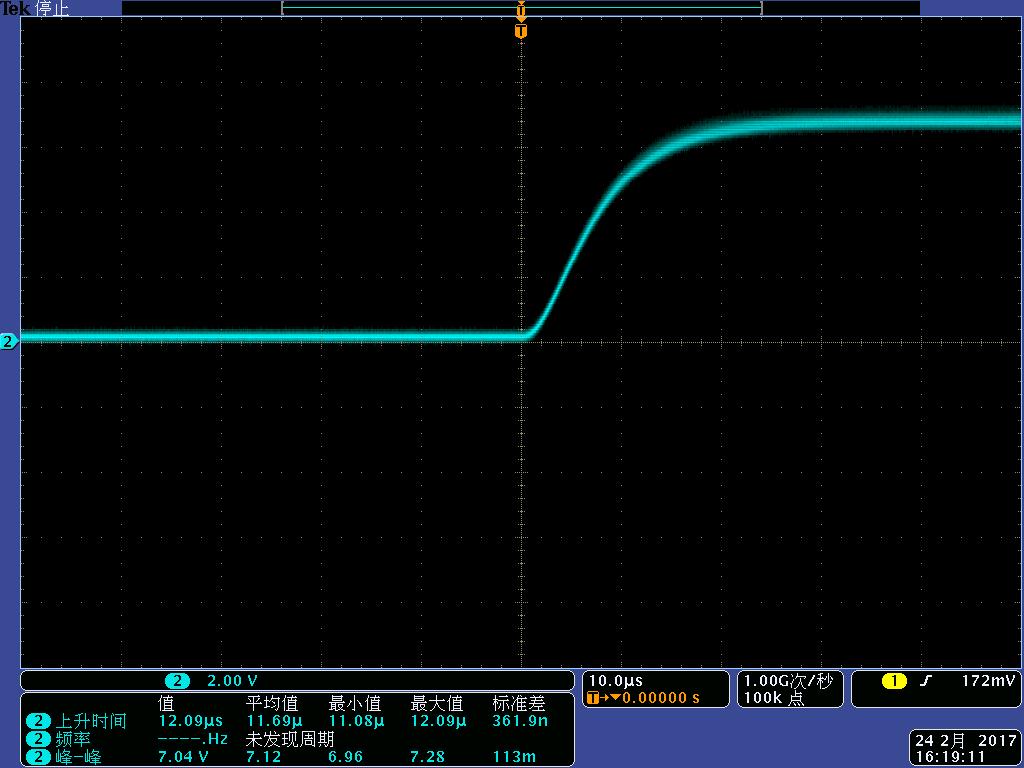

Input Optical Pulse Response

Figure 3-3 Réponse impulsionnelle optique d'entrée

Dimensions mécaniques

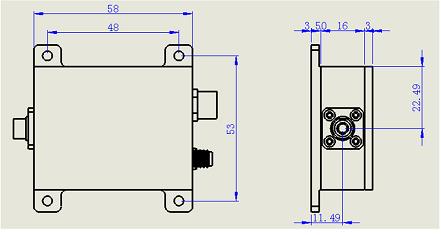

Mechanical Dimension Diagram of Unit Detector Module

Figure 4-1 Schéma dimensionnel mécanique du module détecteur unitaire

Unité : mm
