PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector
PWDM PD TX1550 RX 1310/1490nm photodétecteur WDM PWDM PD TX1550 RX 1310/1490nm photodétecteur WDM PWDM PD TX1550 RX 1310/1490nm photodétecteur WDM PWDM PD TX1550 RX 1310/1490nm photodétecteur WDM

PWDM PD TX1550 RX 1310/1490nm photodétecteur WDM

FW-PWPD-025/R13T15-PD-09-025 est un dispositif photodétecteur à multiplexage par division de longueur d'onde FWDM intégré. Le module couple et encapsule simultanément les signaux optiques provenant du port de transmission (1550 nm) et du port de réflexion (1310/1490 nm) du composant FWDM dans des photodétecteurs (PD) à haute responsivité, permettant une détection photoélectrique indépendante pour trois canaux de longueur d'onde avec une seule entrée de fibre.



Adoptant une conception de boîtier hermétique compact, ce dispositif intègre fortement les fonctions de multiplexage par division de longueur d'onde et de photodétection. Il simplifie grandement le chemin optique du système et réduit la taille globale de l'équipement, ce qui en fait un candidat idéal pour la surveillance des réseaux PON, la surveillance de la puissance optique (OPM), la surveillance des canaux dans les systèmes WDM et d'autres applications.

Renseignez-vous maintenant Télécharger
  • Détails du produit

Photodétecteur WDM PWDM PD TX1550 RX 1310/1490nm



FW-PWPD-025/R13T15-PD-09-025



Le FW-PWPD-025/R13T15-PD-09-025 est un dispositif photodétecteur à multiplexage par répartition en longueur d'onde FWDM intégré. Le module couple et encapsule simultanément les signaux optiques provenant du port de transmission (1550 nm) et du port de réflexion (1310/1490 nm) du composant FWDM dans des photodétecteurs (PD) à haute responsivité, permettant une détection photoélectrique indépendante pour trois canaux de longueur d'onde avec une seule entrée fibre.



Adoptant une conception de boîtier hermétique compact, ce dispositif intègre fortement les fonctions de multiplexage par répartition en longueur d'onde et de photodétection. Il simplifie grandement le chemin optique du système et réduit la taille globale de l'équipement, ce an fait un candidat idéal pour la surveillance des réseaux PON, la surveillance de la puissance optique (OPM), la surveillance des canaux dans les systèmes WDM et d'autres applications.



Caractéristiques du produit



  • Haute isolation : Le filtre FWDM garantit une faible diaphonie entre les canaux.
  • Haute fiabilité : Boîtier hermétique, conforme aux exigences de fiabilité de Telcordia GR-468.
  • Haute responsivité : Adopte une puce photodétecteur InGaAs à haute sensibilité.
  • Faible courant d'obscurité et faible bruit : Garantit la précision de détection pour les signaux optiques faibles.
  • Boîtier miniature : Structure compacte pour une intégration facile dans le système.



Applications du produit



  • Surveillance de la puissance optique en ligne pour les réseaux FTTx / PON (EPON / GPON)
  • Détection de signal pour le terminal de ligne optique (OLT) et l'unité de réseau optique (ONU)
  • Surveillance de la puissance des canaux dans les systèmes de multiplexage par répartition en longueur d'onde (WDM)
  • Détection de la puissance optique d'entrée / sortie des amplificateurs optiques (EDFA)
  • Instruments de test optique et systèmes de détection optique



Caractéristiques optiques et électriques



Paramètre Unité Valeur Remarques
Min Type Max
Longueur d'onde de fonctionnement λ1 nm 1260 1310 1360 Réflexion
λ2 1480 1490 1500
λ3 1520 1550 1610 Transmission
WDM Perte d'insertion COM→R @λ1﹠λ2 dB   0.5
Isolation COM→R @λ3 15 22
COM→T@λ1&λ2 30 35   1550nm
PD Responsivité Transmission A/W 0.85 0.9   1310nm

Réflexion 0.85 0.9 2
Puissance de saturation Ps mW
Courant direct If mA   2 0.2
Connecteur Perte d'insertion dB     0.2 LC/PC
PDL dB
Perte de retour dB   40
Dimensions mm       Voir la figure ci-dessous



Conditions de fonctionnement et de stockage



Paramètre Caractéristiques Unité
Température de fonctionnement -40 ~ +80 °C
Humidité de fonctionnement 5~85 %RH
Température de stockage -40 ~ +80 °C
Humidité de stockage 5~85 %RH

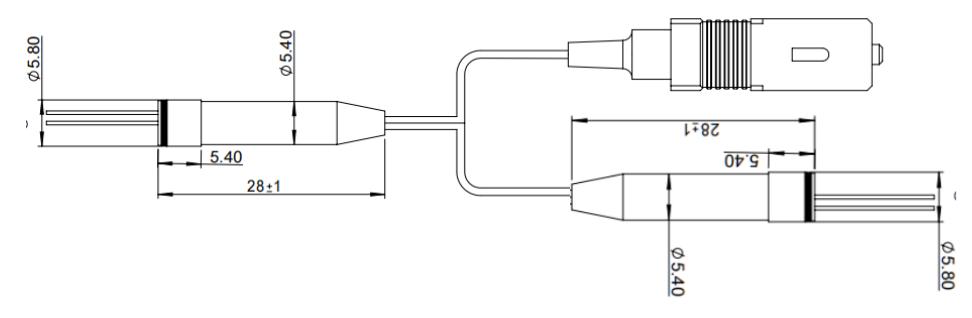

Schéma de structure mécanique



Les fibres sont en Hytrel de 0.9mm, disponibles en blanc et rouge ou dans les couleurs spécifiées par le client. La longueur de la fibre est de L±10 mm. Tous les composants sont conformes à RoHS.



PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector

PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector













Informations de commande



PN Spécification
FW-PWPD-025/R13T15-PD-09-025LCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025LCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/APC,0.9MM 0.25M FIBER
