Émetteur-récepteur optique SFP+ 16G C17-C61 DWDM 20KM DDM

caractéristiques du produit


  • Prend en charge des débits jusqu'à 14,025 Gbps
  • Empreinte SFP+ enfichable à chaud
  • 100 GHz ITU, laser EML refroidi par bande C DWDM et photodiode PIN, jusqu'à 20 km pour la transmission SMF
  • Conforme à SFP+ MSA et SFF-8472 avec prise LC duplex
  • Compatible RoHS
  • Alimentation simple +3.3V
  • Surveillance diagnostique numérique en temps réel
  • Température du boîtier de fonctionnement :
  • Norme : 0 à +70°C


Applications


  • Fibre canal 4.25/8.5/14.025G
  • Autres liaisons optiques




  • Les détails du produit

RSPD-16GD20-CXX Émetteur
-récepteur SFP+ DWDM 14,025 Gbit/s, mode unique, portée de 20 km


Émetteur-récepteur SFP+ 16G DWDM 20KM


Description


  • Les émetteurs-récepteurs SFP+ sont des modules hautes performances et économiques prenant en charge un débit de données de 14,025 Gbps et une distance de transmission de 20 km avec SMF.
  • L'émetteur-récepteur se compose de trois sections : un émetteur laser EML refroidi, une photodiode PIN intégrée à un préamplificateur trans-impédance (TIA) et une unité de contrôle MCU. Tous les modules satisfont aux exigences de sécurité laser de classe I.
  • Les émetteurs-récepteurs sont compatibles avec l'accord multi-source SFP et les fonctions de diagnostic numérique SFF-8472.



Schéma fonctionnel de l'émetteur-récepteur


Notes maximales absolues

Paramètre

Symbole

Min

Max

Unité

Tension d'alimentation

Vcc

-0,5

4.5

V

Température de stockage

Ts

-40

+85

°C

humidité d'exploitation

-

5

85

%




Conditions de fonctionnement recommandées

Paramètre

Symbole

Min

Typique

Max

Unité

Température du boîtier de fonctionnement

TC

0


+70

°C

Tension d'alimentation

Vcc

3.135

3h30

3.465

V

Courant d'alimentation

Cci



550

mA

Débit de données


4.25

14.025


Gbit/s


Caractéristiques optiques et électriques

Paramètre

Symbole

Min

Typique

Max

Unité

Remarques

Émetteur

Longueur d'onde centrale

λc

1528.77


1563.86

nm


Largeur spectrale (-20dB)

Δλ



1

nm


Taux de suppression du mode latéral

SMSR

30

-


dB


Puissance de sortie moyenne

Moue

-1


+3

dBm

1

Taux d'extinction

Urgences

8.2



dB


Différentiel d'oscillation d'entrée de données

NIV

180


850

mV

2

Impédance différentielle d'entrée

ZIN

90

100

110

Ω


Désactiver l'émission

Désactiver


2.0


Vcc

V


Activer


0


0,8

V


Défaut d'émission

Défaut


2.0


Vcc

V


Normal


0


0,8

V


Destinataire

Longueur d'onde centrale

λc

1260


1620

nm


Sensibilité du récepteur




-14

dBm

3

Surcharge du récepteur


0,5



dBm

3

LOS De-Assert

LOSD



-15

dBm


Assertion LOS

LOSA

-28



dBm


Hystérésis LOS


0,5



dB


Différentiel d'oscillation de sortie de données

Vout

300


900

mV

4

LDV

Haut

2.0


Vcc

V


Faible



0,8

V


Remarques:

1. La puissance optique est lancée dans SMF.

2. Entrée PECL, couplée AC en interne et terminée.

3. Mesuré avec un modèle de test PRBS 231-1 @14025Mbps, BER ≤1×10-12.

4. Couplage AC interne.


Chronométrage et électricité

Paramètre

Symbole

Min

Typique

Max

Unité

Tx désactiver le temps de négation

tonne



2

SP

Tx désactiver l'heure d'assertion

dandy



100

µs

Temps d'initialisation, y compris la réinitialisation du défaut Tx

t_init



300

SP

Temps d'affirmation de défaut Tx

t_faute



100

µs

Tx désactiver pour réinitialiser

t_reset

dix



µs

Temps d'affirmation LOS

t_loss_on



100

µs

Heure de désactivation de la LOS

t_loss_off



100

µs

Fréquence d'horloge de l'ID série

f_serial_clock


100

400

KHz

MOD_DEF (0:2)-Haut

VH

2


Vcc

V

MOD_DEF (0:2)-Bas

LV



0,8

V


Diagnostique

Paramètre

Gamme

Unité

Précision

Étalonnage

Température

 0 à +70

°C

±3 °C

Interne

Tension

3.0 à 3.6

V

±3 %

Interne

Courant de polarisation

0 à 100

mA

±10%

Interne

Puissance d'émission

-1 à +3

dBm

±3dB

Interne

Puissance de réception

-16 à -1

dBm

±3dB

Interne


Informations de commande

Numéro d'article

Description du produit

RSPD-16GD20-C17

SFP+ C17 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C18

SFP+ C18 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C19

SFP+ C19 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C20

SFP+ C20 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C21

SFP+ C21 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C22

SFP+ C22 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C23

SFP+ C23 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C24

SFP+ C24 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C25

SFP+ C25 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C26

SFP+ C26 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C27

SFP+ C27 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C28

SFP+ C28 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C29

SFP+ C29 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C30

SFP+ C30 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C31

SFP+ C31 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C32

SFP+ C32 DWDM, 14.025Gbps, LC, 20km, 0°C~+70C, avec DDM

RSPD-16GD20-C33

SFP+ C33 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C34

SFP+ C34 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C35

SFP+ C35 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C36

SFP+ C36 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C37

SFP+ C37 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C38

SFP+ C38 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C39

SFP+ C39 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C40

SFP+ C40 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C41

SFP+ C41 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C42

SFP+ C42 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C43

SFP+ C43 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C44

SFP+ C44 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C45

SFP+ C45 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C46

SFP+ C46 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C47

SFP+ C47 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C48

SFP+ C48 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C49

SFP+ C49 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C50

SFP+ C50 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C51

SFP+ C51 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C52

SFP+ C52 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C53

SFP+ C53 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C54

SFP+ C54 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C55

SFP+ C55 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C56

SFP+ C56 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C57

SFP+ C57 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C58

SFP+ C58 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C59

SFP+ C59 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C60

SFP+ C60 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM

RSPD-16GD20-C61

SFP+ C61 DWDM, 14.025Gbps, LC, 20km, 0°C~+70°C, avec DDM




Vous voulez savoir sur ce produit?

ENVOYER UN UN MESSAGE
laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Produits connexes
Mechanical Fiber Optical Switch Commutateur optique mécanique 1xN
jusqu'à 1x64 Commutateur Optique Mécanique Faible coût inégalé Faibles distorsions optiques Isolement élevé Grande fiabilité Chemin optique sans époxy

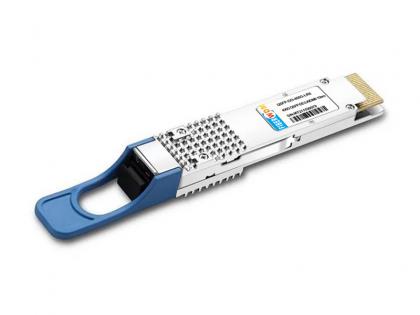

 QSFP-DD-400G-LR8 PAM4 LWDM8 10km LC SMF FEC Optical Transceiver Module Module émetteur-récepteur optique QSFP-DD-400G-LR8 PAM4 LWDM8 10 km LC SMF FEC
Le module émetteur-récepteur optique 400G QSFP-DD LR8 est conçu pour prendre en charge l'Ethernet 400G pour les liaisons de centres de données jusqu'à 10 km sur fibre monomode avec FEC. Il est conforme à la norme IEEE 802.3bs 400GBASE-LR8. Il prend en charge huit voies d'interface électrique fonctionnant en mode d'encodage 50G PAM4, permettant des débits de données 400G (8x50G).
 EDFA Optical Amplification Card Amplificateur optique EDFA carte
EDFA ba la pafaible bruit Figure: typique 5.0db Haut Platernité: typique 1db COUVERTURE ENTRAÎNEUR C-BAND: Carrie 40 ou 80 CHS
 1650nm Reflector LC/APC 1650nm réflecteur LC / APC
Haute stabilité et fiabilité Détection de temps réel à distance faible perte d'insertion Connexion facile pour la structure de l'adaptateurConforme avec Telcordia GR-326-CORE, TELCORDIA GR-1221-CORE Conforme avec ROHS

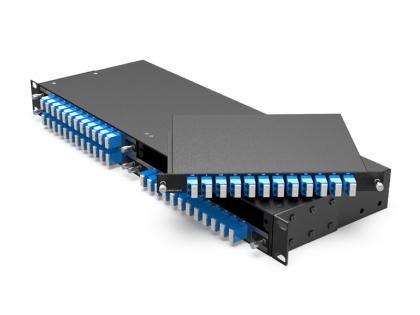

 Single Fiber 2CH 4waves1470-1530nm CWDM OADM, WEST AND EAST, LC/UPC, FMU Plug-in Module, and 2 Slots 1U Rack Fibre 2CH 4WAVES1470-1530 NM CWDM OADM, West et East, LC / UPC, module de plug-in FMU et 2 créneaux de fentes 1
