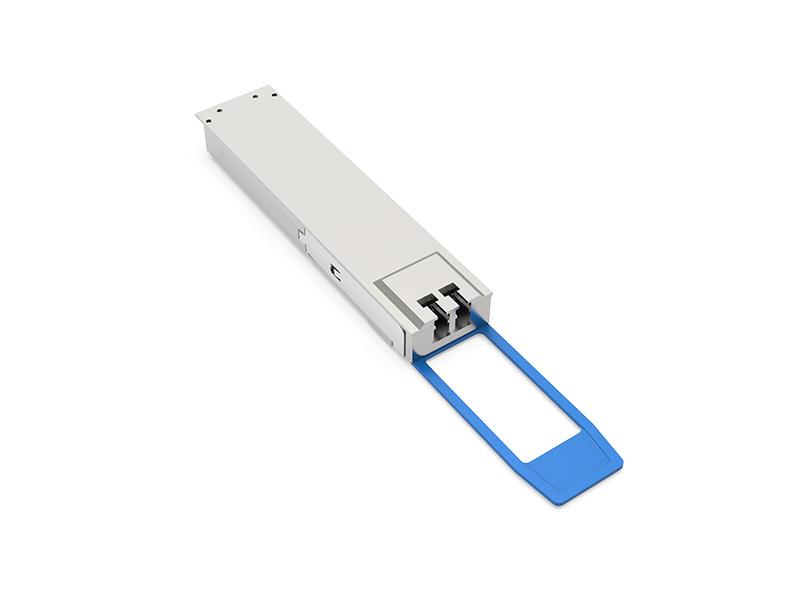

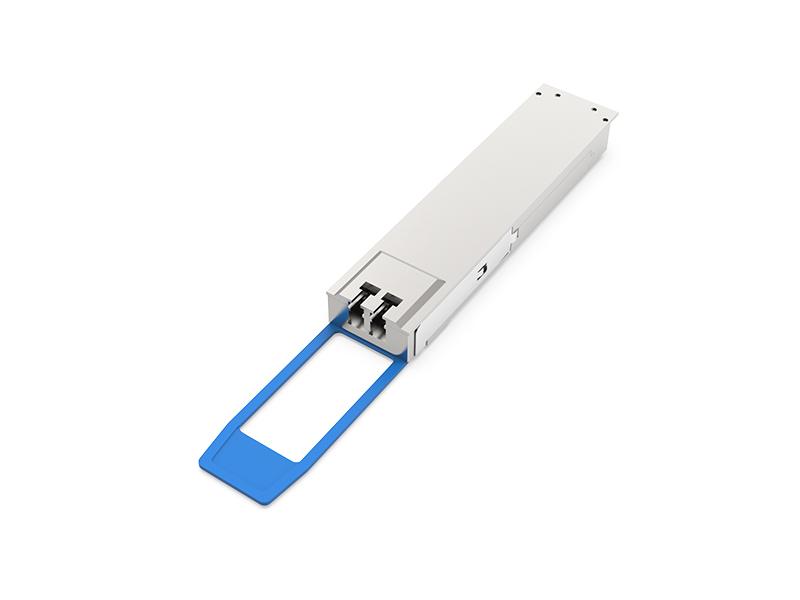

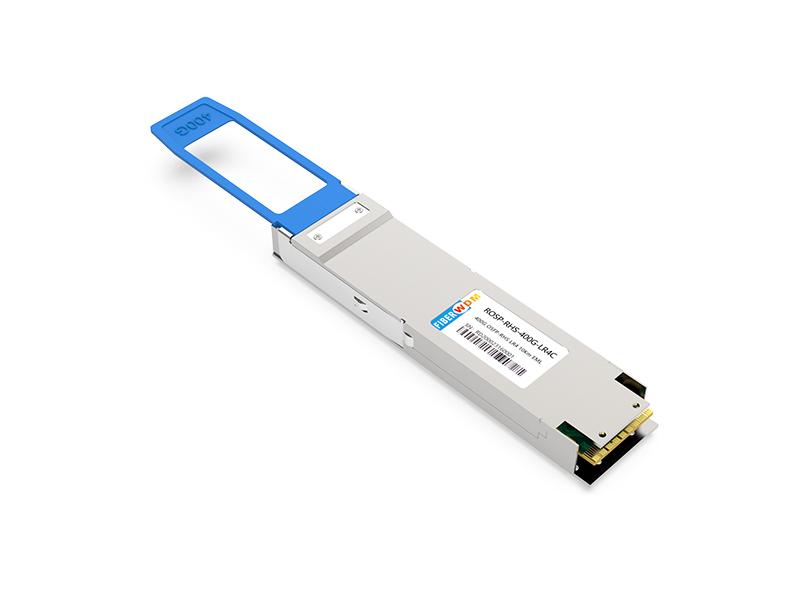

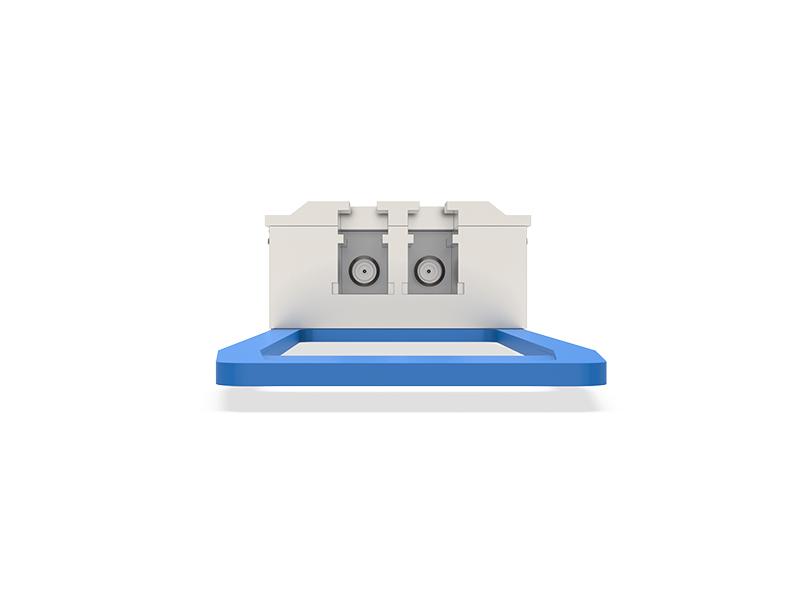

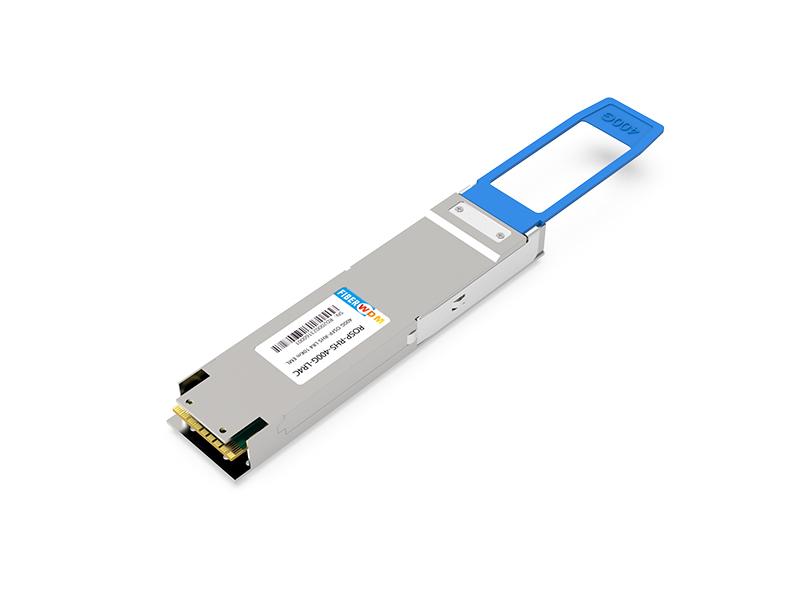

Module émetteur-récepteur OSFP-RHS LR4 10 km EML 400G

Module émetteur-récepteur OSFP-RHS LR4 10 km EML 400G

ROSP-RHS-400G-LR4C

Description

Le produit FIBERWDM ROSP-RHS-400G-LR4C est conçu pour les applications de communication optique sur 10 km. Le module convertit quatre canaux de données électriques d'entrée à 100 Gbit/s (PAM4) en quatre canaux de signaux optiques CWDM, puis les multiplexe en un seul canal pour une transmission optique à 400 Gbit/s. À la réception, le module démultiplexe optiquement un signal d'entrée à 400 Gbit/s en quatre canaux de signaux optiques CWDM et les reconvertit en quatre canaux de données électriques de sortie à 100 Gbit/s (PAM4).

Le module intègre 4 canaux indépendants fonctionnant en CWDM4 à une longueur d'onde centrale de 1271/1291/1311/1331 nm, à 100 Gbit/s par canal. La voie d'émission comprend 4 pilotes EML et lasers EML indépendants, ainsi qu'un multiplexeur optique. Sur la voie de réception, un démultiplexeur optique est couplé à un réseau de 4 photodiodes.

Il s'agit d'une solution économique et à faible consommation énergétique pour les centres de données 400GBASE. Conçue pour résister aux conditions d'exploitation extérieures les plus extrêmes (température, humidité et interférences électromagnétiques), cette solution offre une fonctionnalité et une intégration très poussées, accessibles via une interface série à deux fils.

Caractéristiques

• Modules émetteurs-récepteurs duplex intégral à 4 canaux
• Débit de données de transmission jusqu'à 106,25 Gbit/s par canal
• Émetteur et récepteur PAM4 4x106,25 Gbit/s
• Module OSFP-RHS enfichable à chaud et conforme à la norme CMIS
• Conforme aux spécifications techniques 400G-LR4
• Consommation électrique <10W
• Longueur de liaison maximale de 10 km. Fibre monomode G.652 avec correction d'erreurs KP.
• Fonctions de diagnostic numérique intégrées
• Température de fonctionnement du boîtier : 0 °C à +70 °C
• tension d'alimentation de 3,3 V
• Conforme à la directive RoHS (sans plomb)

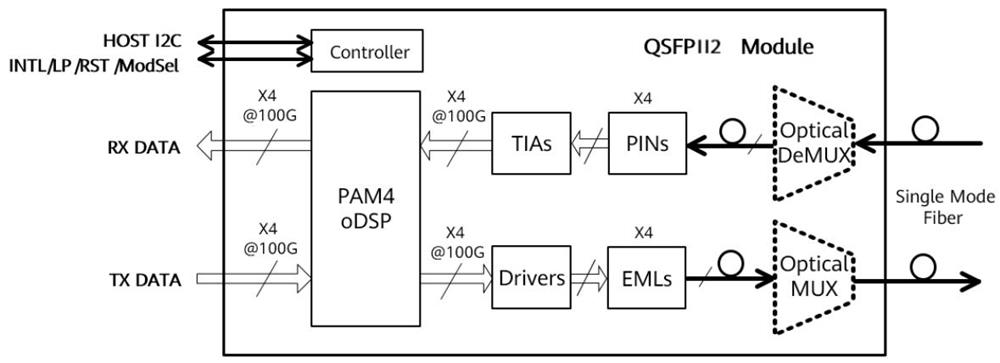

Figure 1. Schéma fonctionnel du module

Valeurs maximales absolues

Conditions de fonctionnement recommandées

Spécifications électriques

Note:

1) TEB=2,4E-4 ; PRBS31Q@53.125GBd. Pré-FEC

2) L'amplitude de la tension d'entrée différentielle est mesurée entre TxnP et TxnN.

3) L'amplitude de la tension de sortie différentielle est mesurée entre RxnP et RxnN.

Caractéristiques optiques

Tableau 3 - Caractéristiques optiques

Note:

1) Mesuré avec le signal de test de conformité au point de test 3 pour un taux d'erreur binaire (BER) de 2,4E-4 avant correction d'erreurs (FEC).

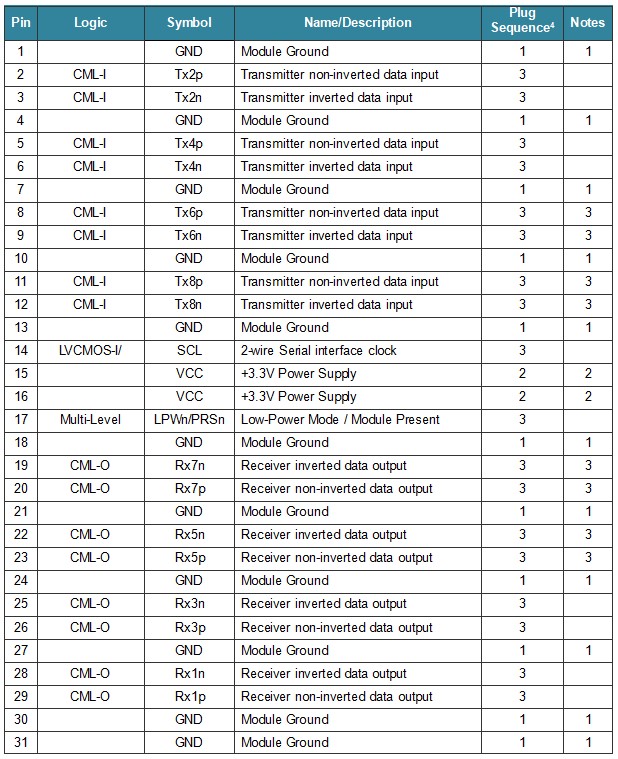

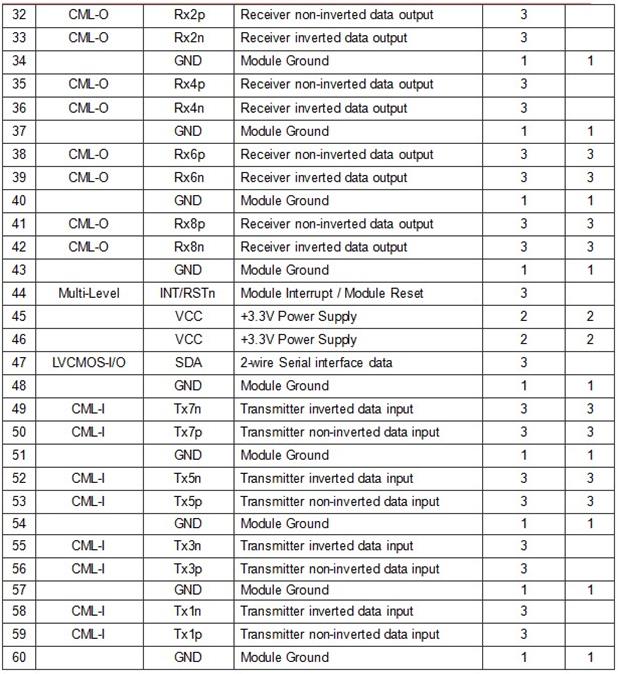

Description de l'épingle

Note:

1) : GND représente le point commun d’alimentation et de signal du module OSFP-RHS. Tous les composants sont communs au sein du module et toutes les tensions sont référencées à ce potentiel, sauf indication contraire. Connectez ces composants directement au plan de masse commun de signal de la carte hôte.

2) : Les alimentations VCC des modules OSFP-RHS doivent être appliquées simultanément. Chaque broche du connecteur est conçue pour un courant maximal de 1,5 A (un courant maximal de 2,0 A est requis pour une puissance de module élevée de 15 à 20 W).

3) : Non connecté dans OSFP-RHS.

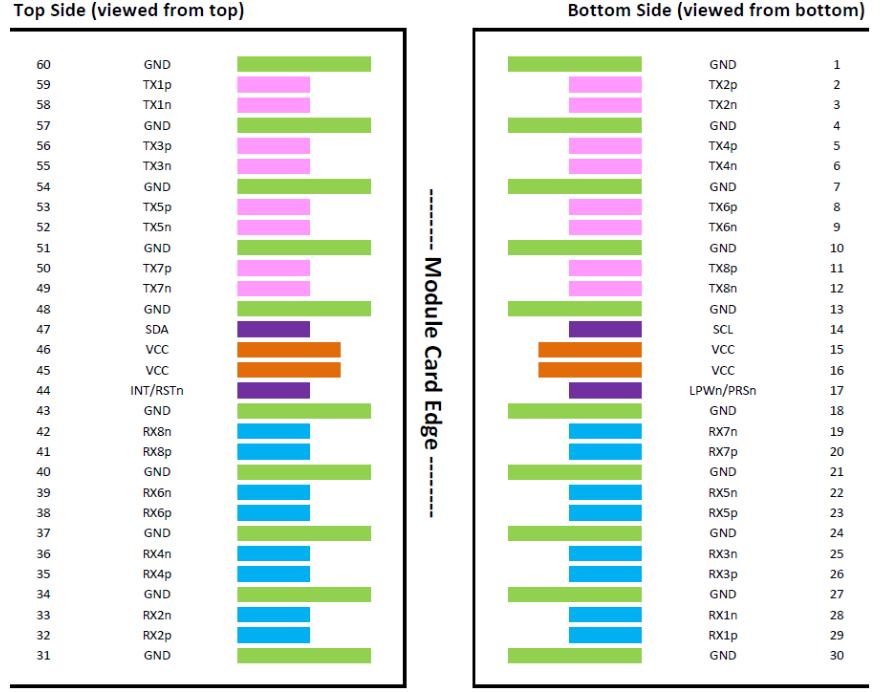

Figure 2. Affectation des contacts du module OSFP-RHS

Broche INT/RSTn

Le signal INT/RSTn est un signal à double fonction permettant au module de générer une interruption pour l'hôte et à l'hôte de réinitialiser le module. Le circuit illustré à la figure 3 permet une signalisation multiniveaux pour un contrôle direct du signal dans les deux sens. La réinitialisation est un signal actif à l'état bas sur l'hôte, converti en un signal actif à l'état bas sur le module. L'interruption est un signal actif à l'état haut sur le module, converti en un signal actif à l'état haut sur l'hôte. Le signal INT/RSTn fonctionne sur trois zones de tension pour indiquer l'état de réinitialisation du module et d'interruption de l'hôte.

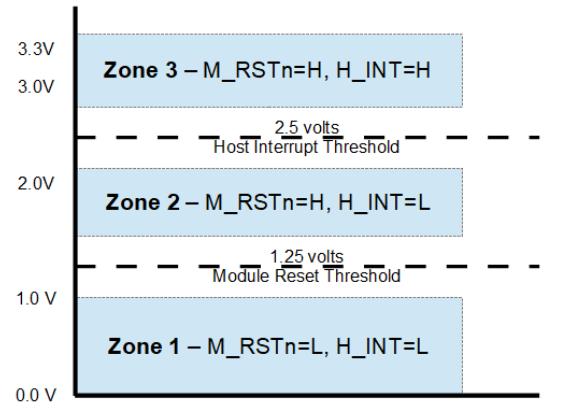

Figure 3. Zones de tension INT/RSTn

Broche LPWn/PRSn

Le signal LPWn/PRSn est un signal à double fonction permettant à l'hôte de signaler le mode basse consommation et au module d'indiquer sa présence. Le circuit illustré à la figure 4 permet une signalisation multiniveaux offrant un contrôle direct du signal dans les deux sens. Le mode basse consommation est un signal actif à l'état bas sur l'hôte, converti en un signal actif à l'état bas sur le module. La présence du module est contrôlée par une résistance de rappel à la masse sur le module, qui est convertie en un signal logique actif à l'état bas sur l'hôte.

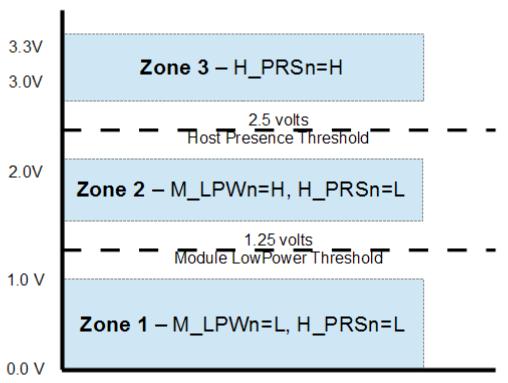

Figure 4. Zones de tension LPWn/PRSn

Schéma fonctionnel de la carte hôte OSFP et du module

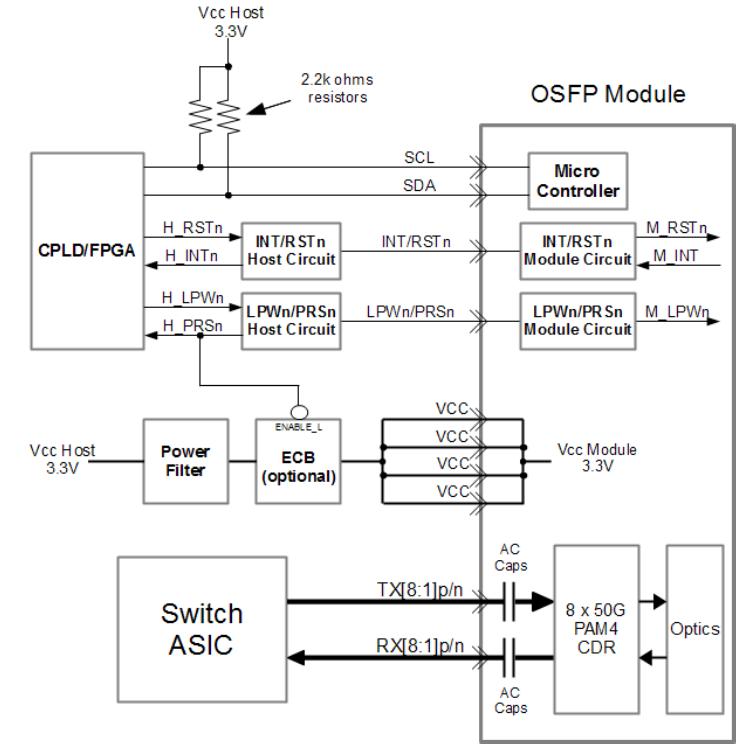

La figure 5 est un exemple de schéma fonctionnel des connexions de la carte hôte au module OSFP.

Figure 5. Schéma fonctionnel de la carte hôte et du module

INTERFACE DE SURVEILLANCE DIAGNOSTIQUE

La fonction de surveillance et de diagnostic numérique est disponible sur tous les produits FIBERWDM OSFP-RHS. Une interface série à 2 fils permet à l'utilisateur de communiquer avec le module.

Structure et mappage de la mémoire

Cela limite à 256 octets la mémoire de gestion directement accessible par l'hôte, divisée en mémoire inférieure (adresses 00h à 7Fh) et mémoire supérieure (adresses 80h à FFh).

Une mémoire de gestion adressable plus importante est nécessaire pour tous les modules, à l'exception des plus basiques. Elle est prise en charge par une structure de pages de 128 octets, ainsi que par un mécanisme permettant de mapper dynamiquement n'importe quelle page de 128 octets d'un espace mémoire de gestion interne plus vaste vers la mémoire supérieure, l'espace adressable de l'hôte.

La structure d'adressage de la mémoire de gestion interne supplémentaire² est illustrée à la figure 4. La mémoire de gestion du module est organisée en un espace d'adressage unique et toujours accessible par l'hôte de 128 octets (mémoire inférieure) et en plusieurs sous-espaces d'adressage supérieurs de 128 octets chacun (pages), dont un seul est sélectionné comme visible par l'hôte dans la mémoire supérieure. Une seconde sélection de page est possible pour les pages dont plusieurs instances existent (par exemple, lorsqu'un groupe de pages porte le même numéro).

Cette structure prend en charge une mémoire plate de 256 octets pour les modules cuivre passifs et permet un accès rapide aux adresses de la mémoire inférieure, notamment aux indicateurs et aux moniteurs. Les entrées moins critiques en termes de temps, telles que les informations d'identification série et les paramètres de seuil, sont accessibles via la fonction de sélection de page de la page inférieure. Pour les modules plus complexes nécessitant une plus grande quantité de mémoire de gestion, l'hôte doit recourir à un mappage dynamique des différentes pages dans l'espace d'adressage de la mémoire supérieure, lorsque cela s'avère nécessaire.

Remarque : La carte mémoire de gestion a été conçue en grande partie d'après celle du QSFP. Elle a été modifiée afin d'intégrer 8 voies électriques et de limiter l'espace mémoire requis. L'approche d'adressage unique, identique à celle du QSFP, est utilisée. La pagination permet les interactions critiques en temps réel entre l'hôte et le module.

Pages prises en charge

Un sous-ensemble de base de 256 octets de la carte de mémoire de gestion est obligatoire pour tous les périphériques compatibles CMIS. Les autres parties ne sont disponibles que pour les modules de mémoire paginée ou lorsqu'elles sont annoncées par le module. Consultez la norme CMIS V4.0 pour plus de détails concernant l'annonce des espaces de mémoire de gestion pris en charge.

En particulier, la prise en charge de la mémoire inférieure et de la page 00h est requise pour tous les modules, y compris les câbles en cuivre passifs. Ces pages sont donc systématiquement implémentées. La prise en charge supplémentaire des pages 01h et 02h, ainsi que de la banque 0 des pages 10h et 11h, est également requise pour tous les modules de mémoire paginée.

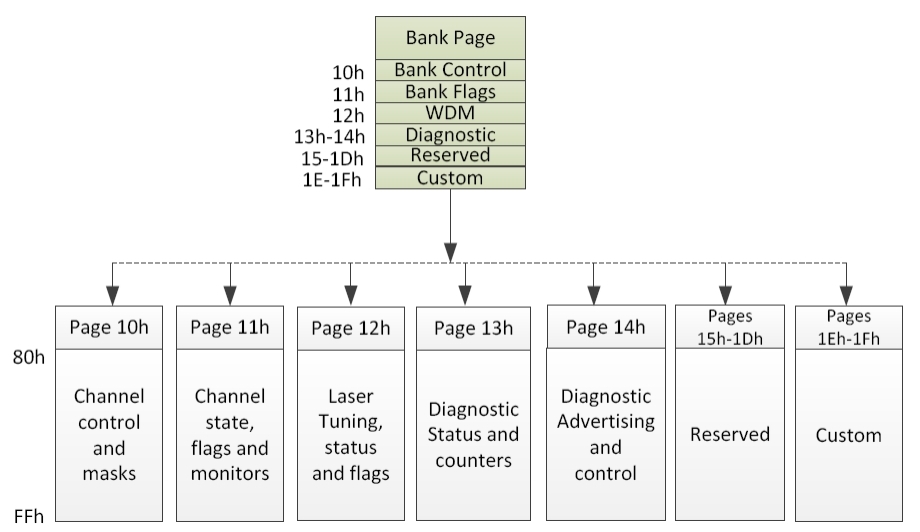

Le bloc 0 des pages 10h à 1Fh contient les registres spécifiques aux huit premières voies, et chaque bloc suivant prend en charge huit voies supplémentaires. Il convient toutefois de noter que la répartition des informations entre les blocs peut varier d'une page à l'autre et ne correspond pas nécessairement au regroupement des données pour huit voies.

Cette structure permet d'étendre l'espace d'adressage pour certains types de modules en allouant des pages supplémentaires, ainsi que des banques de pages additionnelles.

Figure 4. Carte mémoire QSFP112

Dimensions mécaniques

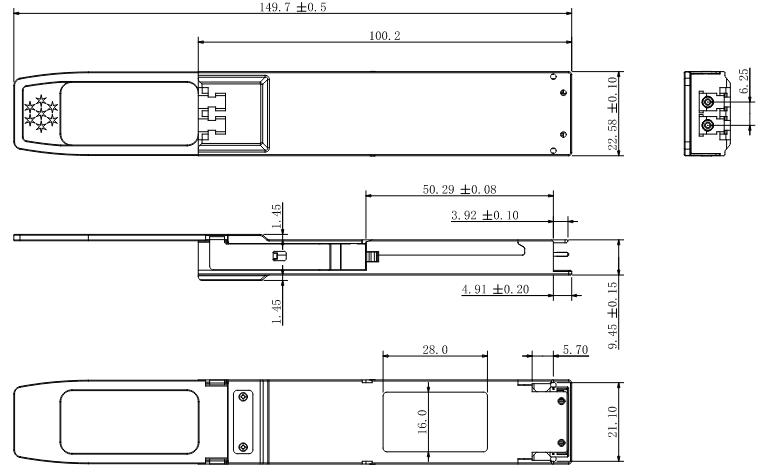

Figure 5. Spécifications mécaniques

Conformité réglementaire

Les émetteurs-récepteurs FIBERWDM ROSP-RHS-400G-LR4C sont des produits laser de classe 1. Ils répondent aux exigences des normes suivantes :

Références

1. OSFP MSA

2. CMIS 4.0

3. Spécifications techniques du 400G-LR4

4. IEEE 802.3ck

5. OIF CEI-112G-VSR-PAM4

PRUDENCE:

L’utilisation, le réglage ou l’exécution de procédures autres que celles spécifiées ici peuvent entraîner une exposition dangereuse aux rayonnements.

Informations de commande

Avis important

Les performances, données et illustrations fournies dans cette fiche technique sont données à titre indicatif et doivent être confirmées par écrit par FIBERWDM avant leur application à toute commande ou contrat. Conformément à sa politique d'amélioration continue, FIBERWDM se réserve le droit de modifier les spécifications sans préavis.

La publication des informations contenues dans cette fiche technique n'implique aucune renonciation aux brevets ou autres droits de propriété intellectuelle de FIBERWDM ou de tiers. Pour plus de détails, veuillez contacter un représentant commercial de FIBERWDM.
