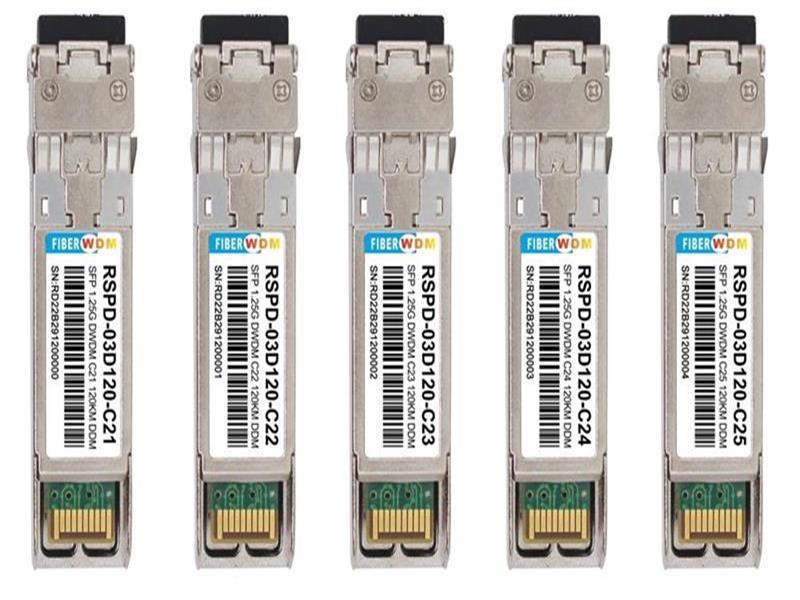

Émetteur-récepteur SFP DWDM 1,25 Gbit/s 120 km

Émetteur-récepteur SFP DWDM 1,25 Gbit/s 120 km

Connecteur à chaud, duplex LC, +3,3 V, 100 GHz, DFB et broches refroidis par DWDM, mode unique

Caractéristiques:

• Enfichable à chaud
• Connecteur LC duplex
• Débit de données jusqu'à 2,67 Gbit/s
• Grille ITU 100 GHz, bande C
• Émetteur DWDM COOLED DFB, photo-détecteur PINTIA
• Liaisons SMF jusqu'à 120 km
• Interface à 2 fils pour les spécifications de gestion conformes à l'interface de surveillance de diagnostic numérique SFF 8472
• Alimentation : +3,3 V
• Consommation électrique < 1,5 W
• Plage de température : 0 à 70 °C
• Conforme à la directive RoHS

Description:

Le RSPD-03D120-Cxx de FIBERWDM est un module émetteur-récepteur optique 1,25 Gbit/s très compact, destiné aux applications de communication optique série à 1,25 Gbit/s. Il convertit un flux de données électriques série 1,25 Gbit/s en un signal de sortie optique 2,67 Gbit/s et un signal d'entrée optique 1,25 Gbit/s en un flux de données électriques série 1,25 Gbit/s. Son interface électrique haut débit 2,67 Gbit/s est entièrement conforme à la norme SFI.

L'émetteur DFB refroidi DWDM haute performance et le récepteur PINTIA haute sensibilité offrent des performances supérieures pour les applications Ethernet sur des liaisons allant jusqu'à 120 km.

Le module SFP conforme aux normes SFF-8431 et SFF-8432 offre des fonctions de diagnostic numérique via une interface série à 2 fils, comme spécifié dans la norme SFF-8472.

Le format entièrement conforme à la norme SFP offre une connexion à chaud, des mises à niveau faciles des ports optiques et de faibles émissions EMI.

Valeurs maximales absolues

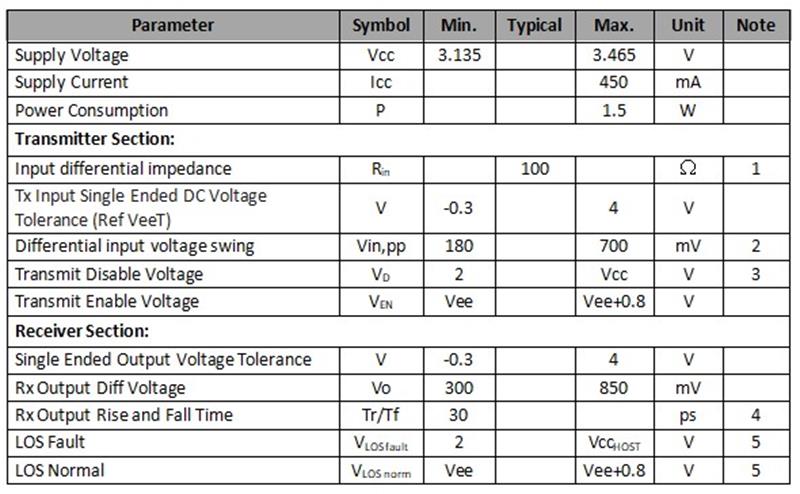

Caractéristiques électriques (TOP = 0 à 70 °C, VCC = 3,135 à 3,465 volts)

Note:

1. Connexion directe aux broches d'entrée de données TX. Couplage AC des broches vers le circuit intégré de commande laser.

2. Conformément à la norme SFF-8431 Rév. 3.0

3. Terminaison différentielle de 100 ohms.

4. 20 % à 80 %

5. LOS est une sortie à collecteur ouvert. Elle doit être reliée à une résistance de rappel de 4,7 kΩ à 10 kΩ sur la carte hôte. En fonctionnement normal, le signal est à l'état logique 0 ; en cas de perte, il est à l'état logique 1. La tension de rappel maximale est de 5,5 V.

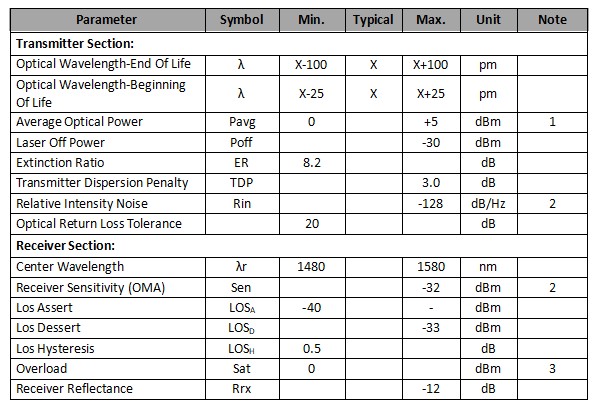

Paramètres optiques (TOP = 0 à 70 °C, VCC = 3,135 à 3,465 volts)

Note:

1. Les valeurs de puissance moyenne sont données à titre indicatif uniquement. Canal Fibre

2. Réflexion de 12 dB.

3. Surcharge du récepteur spécifiée dans l'OMA et dans les conditions de contrainte globales les plus défavorables.

Caractéristiques temporelles

Attribution des broches

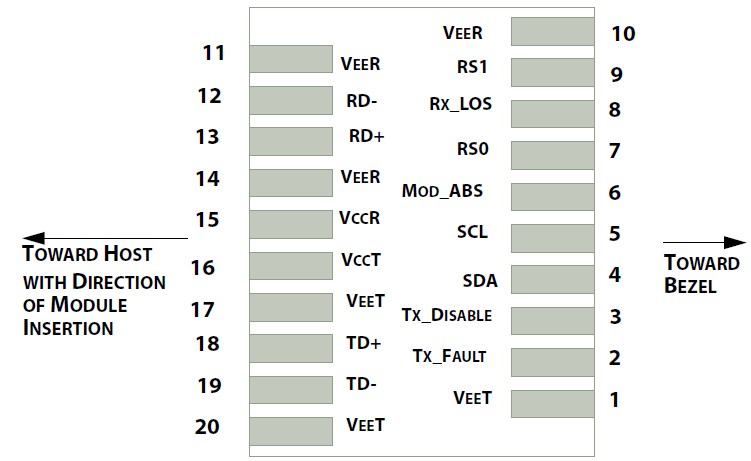

Schéma du bloc de connecteurs de la carte hôte : numéros et noms des broches

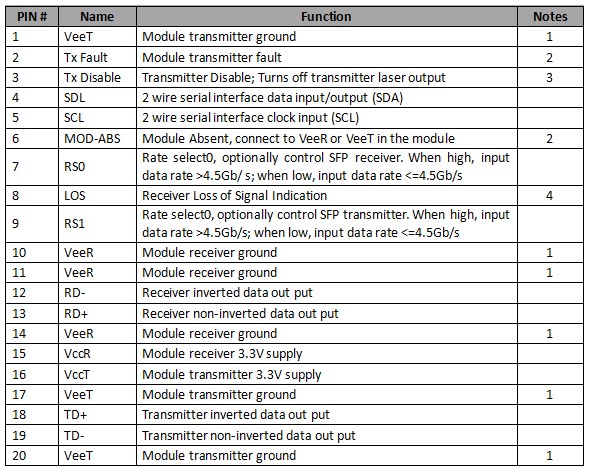

Définitions des fonctions des broches

Note:

1. Les broches de masse du module doivent être isolées du boîtier du module.

2. Cette broche est une broche de sortie à collecteur/drain ouvert et doit être tirée vers le haut avec 4,7K-10Kohms vers Host_Vcc sur la carte hôte.

3. Cette broche doit être tirée vers le haut avec 4,7K-10Kohms par rapport à VccT dans le module.

4. Cette broche est une broche de sortie à collecteur/drain ouvert et doit être tirée vers le haut avec 4,7K-10Kohms vers Host_Vcc sur la carte hôte.

Informations et gestion de l'EEPROM du module SFP

Les modules SFP implémentent le protocole de communication série à deux fils défini dans la norme SFP-8472. Les informations d'identification série des modules SFP et les paramètres du moniteur de diagnostic numérique (DDM) sont accessibles via l'interface I2C aux adresses A0h et A2h. La mémoire est cartographiée dans le Tableau 1. Les informations d'identification détaillées (A0h) sont listées dans le Tableau 2. La spécification DDM est disponible à l'adresse A2h. Pour plus de détails sur la cartographie mémoire et la définition des octets, veuillez consulter la norme SFP-8472, « Interface de surveillance et de diagnostic numérique pour émetteurs-récepteurs optiques ». Les paramètres DDM ont été calibrés en interne.

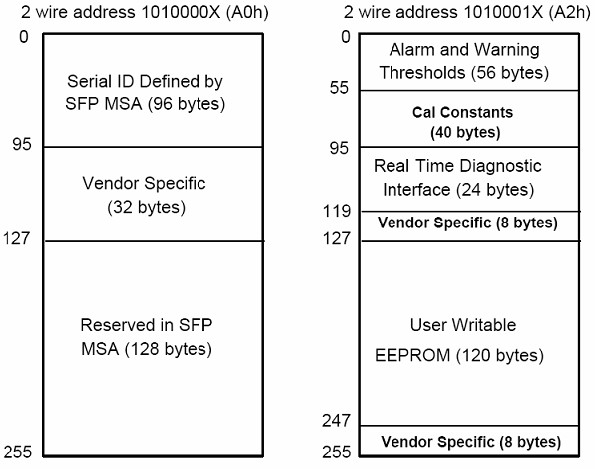

Tableau 1. Carte de la mémoire de diagnostic numérique (Descriptions spécifiques des champs de données)

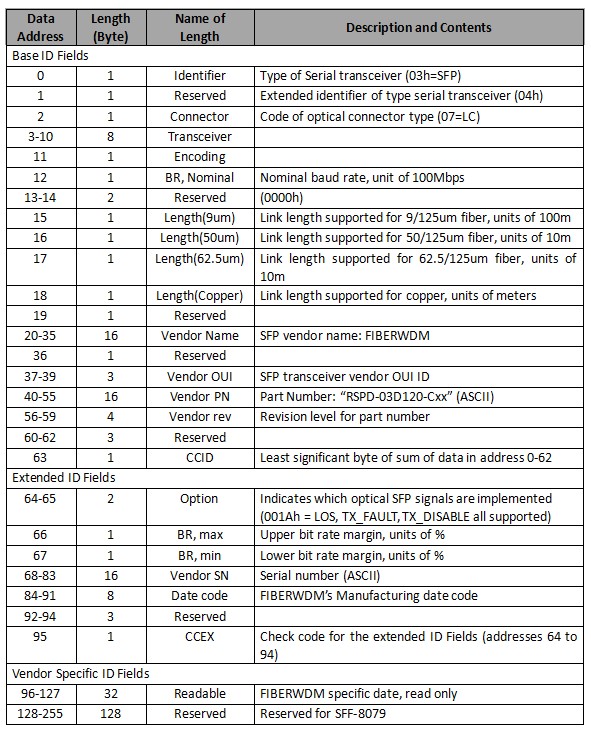

Tableau 2 - Contenu de la mémoire d'identification série EEPROM (A0h)

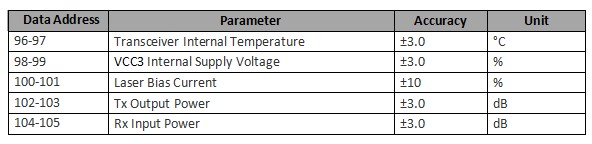

Caractéristiques du moniteur de diagnostic numérique

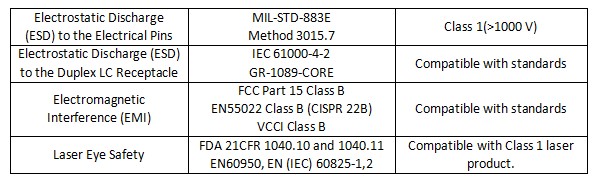

Conformité réglementaire

Le RSPD-03D120-Cxx est conforme aux exigences et normes internationales de compatibilité électromagnétique (CEM) et de sécurité (voir détails dans le tableau ci-dessous).

Circuit recommandé

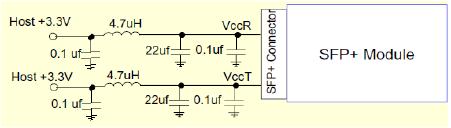

Circuit d'alimentation recommandé pour la carte hôte

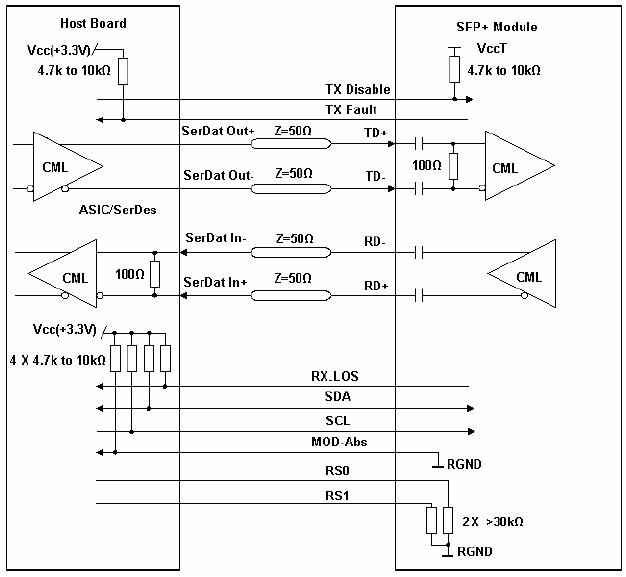

Circuit d'interface haute vitesse recommandé

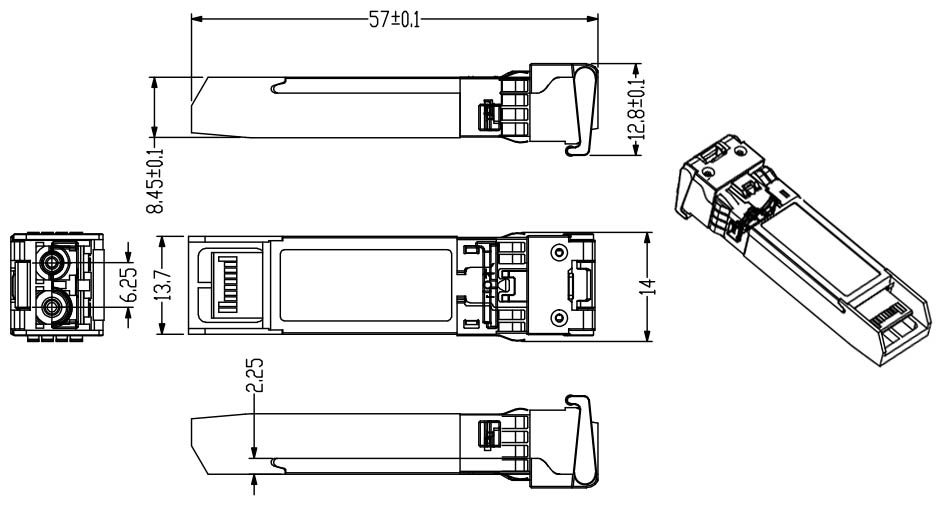

Dimensions mécaniques

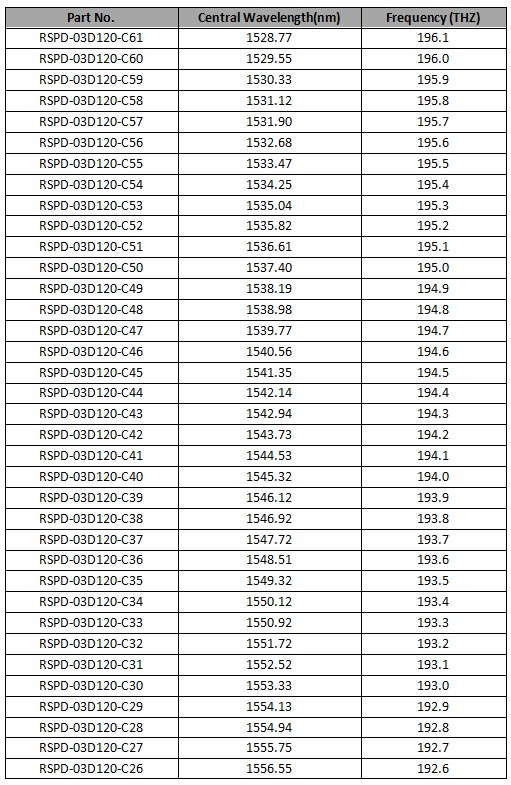

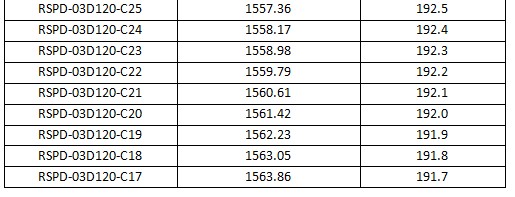

Informations sur la commande :

RSPD-03D120-Cxx XX : longueur d'onde de grille ITU 100 GHZ
