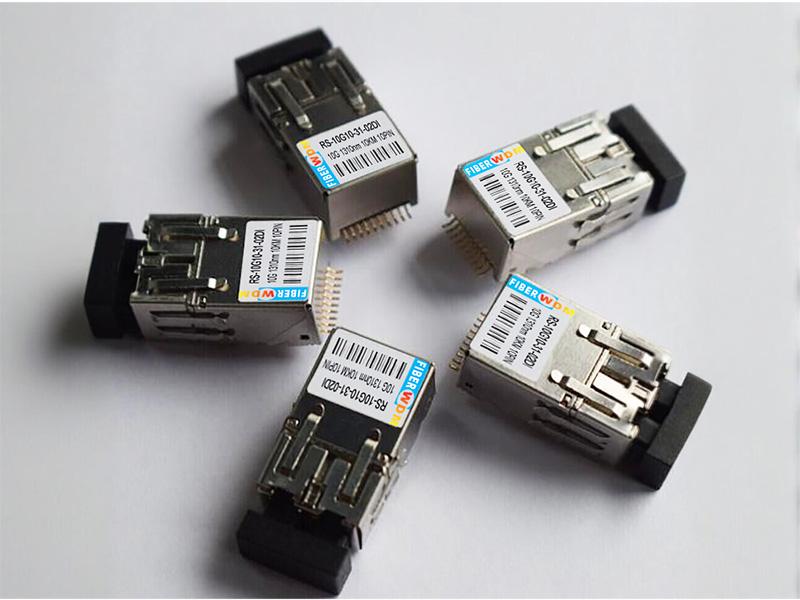

10G 1310nm 10KM Dual-Fiber Industrial-Grade 10PIN Surface-Mount Miniaturized Optical Transceiver
Émetteur-récepteur optique miniaturisé 10G 1310 nm 10 km double fibre de qualité industrielle 10 broches à montage en surface

Émetteur-récepteur optique miniaturisé 10G 1310 nm 10 km double fibre de qualité industrielle 10 broches à montage en surface

Description des fonctionnalités

  • Conception structurelle plus compacte – hauteur du module de seulement 12 mm
  • Broches d'E/S à montage en surface optimisées pour l'intégrité du signal à grande vitesse
  • Boîtier entièrement métallique
  • Plage de température de qualité militaire avec conception anti-vibration
  • Équipé d'une fonction de détection du signal de données reçu
  • Fonctionne uniquement sur une seule alimentation +3,3 V
  • Type d'interface LC
  • Dimensions des broches et du montage entièrement compatibles avec les produits STRATOS
Se renseigner Télécharger
  • Les détails du produit

10G 1310nm 10KM Double Fibre Industrielle 10PIN Montage en Surface Optique Miniaturisé Émetteur-récepteur RS-10G10-31-10DI

Description des fonctionnalités

  • Conception structurelle plus compacte – hauteur du module de seulement 12 mm
  • Broches d'E/S à montage en surface optimisées pour l'intégrité du signal à grande vitesse
  • Boîtier entièrement métallique
  • Plage de température de qualité militaire avec conception anti-vibration
  • Équipé d'une fonction de détection du signal de données reçu
  • Fonctionne uniquement sur une seule alimentation +3,3 V
  • Type d'interface LC
  • Dimensions des broches et du montage entièrement compatibles avec les produits STRATOS

Applications

  • Divers systèmes de communication optique numérique
  • 10Gbase-SR
  • Fibre Channel
  • SONET/SDH
  • Commutateurs

Description

Le module émetteur-récepteur optique bidirectionnel ultra-compact à double fibre RS-10G03-31-10DI intègre les composants de transmission et de réception dans un boîtier métallique compact, améliorant considérablement sa résistance aux interférences électromagnétiques.

La section de l'émetteur optique utilise un LD haute puissance, avec les broches de signal de transmission (TD+ et TD-) adhérant à la norme d'interface CML.

La section réceptrice optique se compose d'une photodiode PIN, d'un préamplificateur avec transimpédance et d'un amplificateur limiteur, les broches de signal de réception (RD+ et RD-) étant également conformes à la norme d'interface CML.

La broche de détection de signal (SD) suit le niveau d'interface standard LVTTL. Le module peut passer en mode économie d'énergie via la broche de désactivation de transmission (TDIS).

La configuration des broches et les dimensions de montage du module sont entièrement compatibles avec celles des produits STRATOS similaires. Les broches fonctionnelles, le montage et les facteurs de forme peuvent être personnalisés selon les besoins de l'utilisateur, garantissant ainsi une application flexible.

Des tests rigoureux et des tests environnementaux garantissent la fiabilité et l'adaptabilité du module, qui résiste aux vibrations, aux interférences électromagnétiques, à l'humidité et aux températures extrêmes. Il est parfaitement adapté aux environnements médicaux, énergétiques, de haute altitude et autres environnements exigeants.

Avec sa taille compacte, sa légèreté et sa construction entièrement métallique, le module mesure seulement 12 mm de hauteur, ce qui facilite une installation facile dans des cartes ou des châssis à espace restreint.

Schéma fonctionnel du principe du module

10PIN 10G 1310nm

Paramètre du module

Valeurs nominales maximales absolues

Paramètre

Symbole

valeur minimale

Valeur typique

valeur maximale

unité

Température de stockage

TSTG

-55 - +85 °C

Température de soudure

VENDU

- - +260 °C

Temps de soudure

tVENDU

- - 5 S

Tension d'alimentation

VCC

+3

-

+3,6

V

Tension d'entrée des données

VI

-0,5

-

VCC

V

Tension d'entrée des données

VD

- -

2.0

V

Remarque : 1. Le module ne peut pas passer à travers la machine de soudage par refusion ;

2. Après la soudure des broches, le nettoyage ne peut pas être effectué par pulvérisation ; seul l'essuyage est autorisé.

Conditions de travail recommandées

Paramètre

Symbole

valeur minimale

Valeur typique

valeur maximale

unité

Température de fonctionnement

TA

-40

-

+85

°C

Tension d'alimentation

VCC

- +3,3 - V

Transmettre la tension d'entrée différentielle (crête à crête)

VD

0,2

- 1 V

Envoyer la tension de coupure

VTD

2.0 - - V

Activer la transmission de tension

VTEN

- - 0,8 V

Correspondance du terminal de réception du signal

RL

- 50 -

Ohms

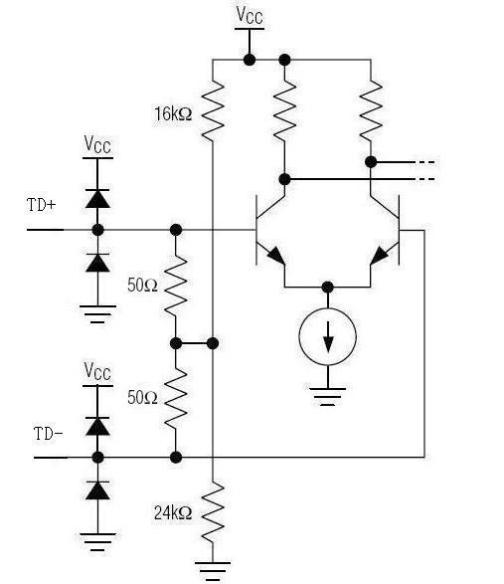

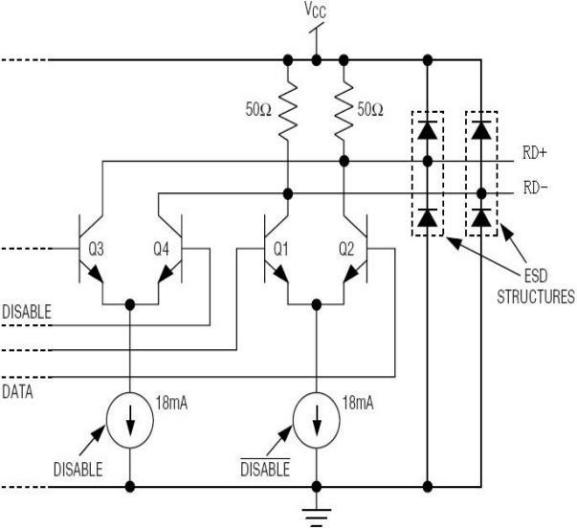

Détails du port d'entrée/sortie de données

Performances du module

Section de transmission

Conditions de test : VCCTX = 3,3 V, TA = 25 °C, débit du module de test = 10,3125 Gbit/s, PRBS231-1

Paramètre

Symbole

valeur minimale

Valeur typique

valeur maximale

unité

Débit de données

Débit binaire

-

10,3125 Gbit/s

-

-

Puissance optique de sortie

PO

-5 - +1

dBm

Longueur d'onde optique de sortie

λOUT

1300 1310 1320

nm

Taux d'extinction

Urgences

3 5 - dB

Courant d'entrée

CPI

- 120 160

mA

Temps de montée/descente du signal optique (20 % à 80 %)

tRF

- - 0,1

ns

Secouer

Tj

- - 80

ps

Envoyer la tension d'arrêt

VD

2.0 -

VCC

V

Activer la transmission de tension

VEN

- - 0,8 V

Section réception

Conditions de test : VCCRX = 3,3 V, TA = 25 ℃, débit du module de test = 10,3125 Gbit/s, PRBS231-1

Paramètre

Symbole

valeur minimale

Valeur typique

valeur maximale

unité

Sensibilité de réception

S

- -10

dBm

Secouer

Tj

- 80 ps

Temps de montée/descente du signal optique (20 % à 80 %)

tR,F

- 100 ps

Amplitude de modulation optique

OMA

30 - -

μW

Plage de longueurs d'onde d'entrée optique

λIN

1270 - 1355

nm

Perte de retour optique

ORL

12 - -

dB

Courant d'entrée

CPI

- 70 120

mA

Temps d'arbitrage de détection du signal

tSDAS

- <10 50

μs

Délai d'expiration de la détection du signal

TSDDA

- <10 50

μs

Niveau d'arbitrage des échecs de détection du signal

SDOFF

-21 -

dBm

Niveau d'arbitrage de détection de signal

SDON

- -19

dBm

Retard de détection du signal

HYS

2 4

dB

Réception de données de sortie de niveau bas

VOL-VCC

-1.810

-1,475

V

Recevoir des données de sortie de haut niveau

VOH-VCC

-1,165

-0,880

V

Définition de la broche

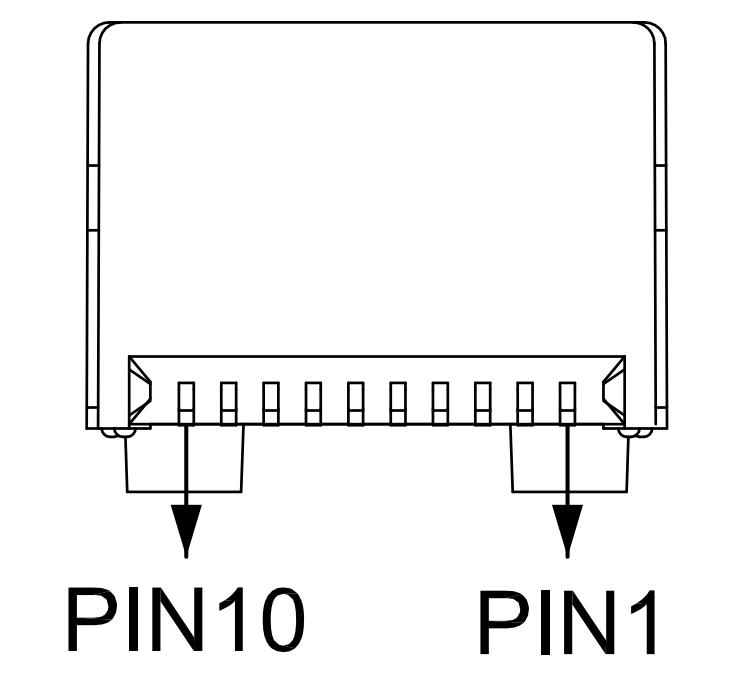

Vue de côté

ÉPINGLE

Symbole

Taper

Description

1

TD+

CML, entrée

Données d'entrée vers le terminal direct

2

VEETX

Fournir

Terre de l'émetteur

3

TD-

CML, entrée

Entrée inversée pour l'envoi de données

4

VCCTX

Fournir

Source d'énergie

5

LOS

LVTTL, sortie

Perte de signal de sortie

6

TDIS 2 (SCL) 2

LVTTL, entrée

Envoyer l'entrée du signal d'arrêt

7

RD+

CML, Sortie

Sortie de la borne positive des données reçues

8

Adventiste du Septième Jour

LVTTL, E/S

Port de communication IIC

9

RD-

CML, Sortie

Sortie terminale inversée des données reçues

10

SCL

LVTTL, E/S

Port de communication IIC

Note:

2. Si la fonction TX_DISABLE est utilisée, la broche TDIS doit être tirée vers le haut de l'alimentation pour maintenir un niveau élevé sur cette broche ; si la fonction TX_DISABLE n'est pas utilisée, la broche TDIS doit être tirée vers le bas pour maintenir un niveau bas sur cette broche et ne doit pas être laissée flottante, sinon cela peut provoquer un fonctionnement anormal du module.

[si !supportLists] 3. [fin si] Pour les produits avec DDMI, les broches 5 et 6 sont SDA et SCL.

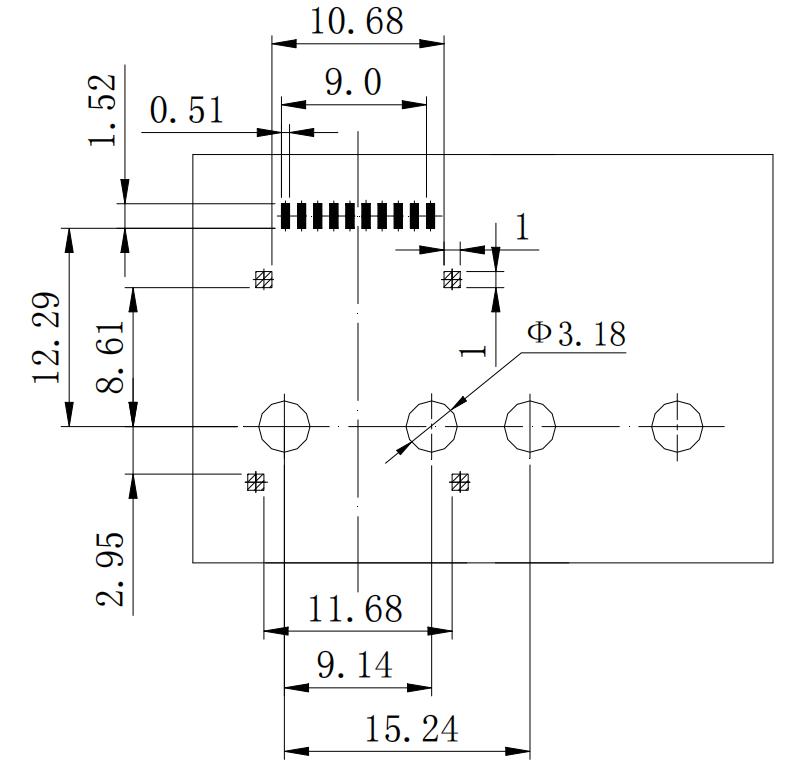

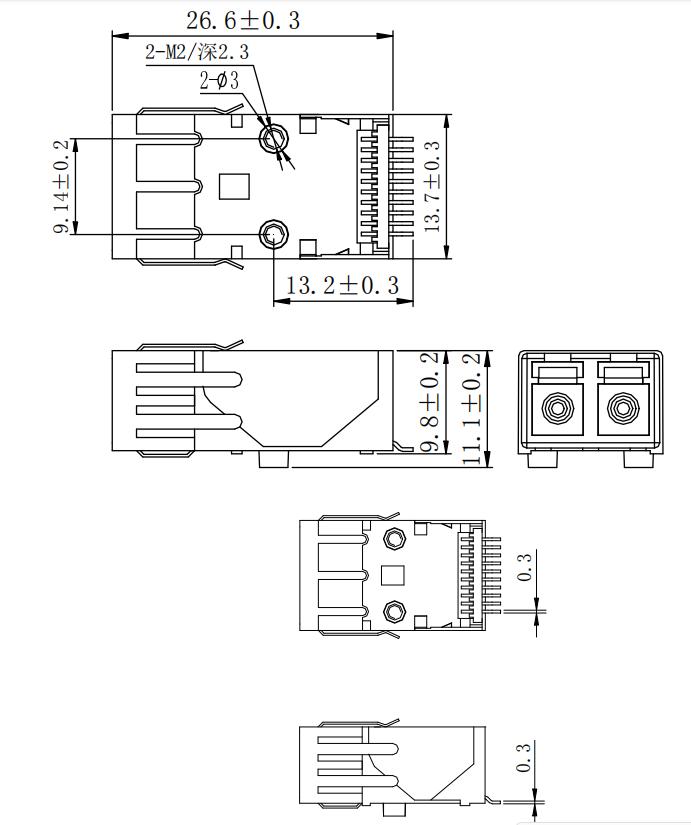

Dessin des dimensions (mm) Schéma d'installation du module (vue de dessus) (mm)
