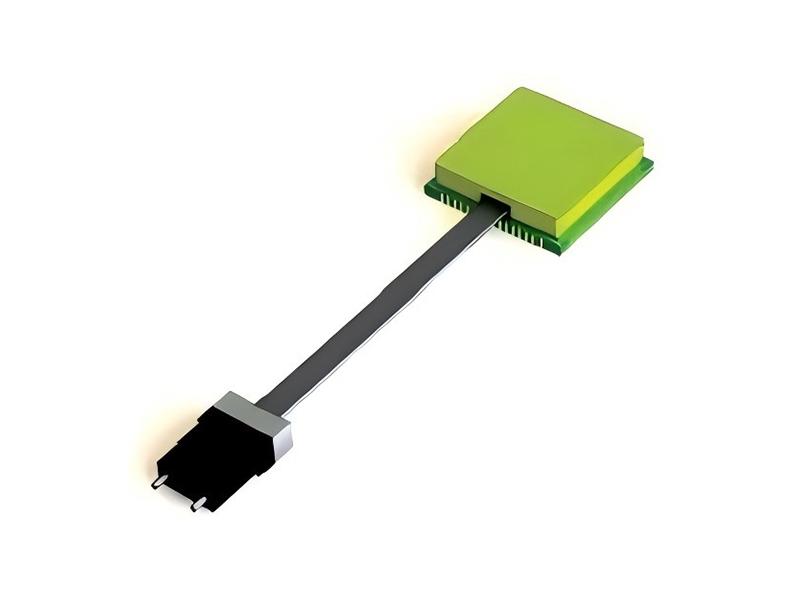

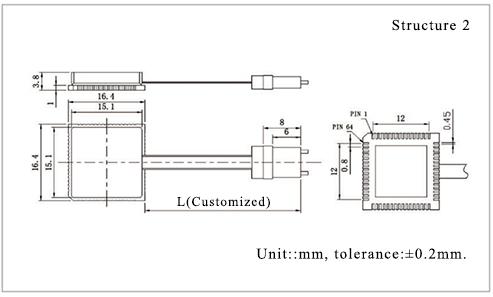

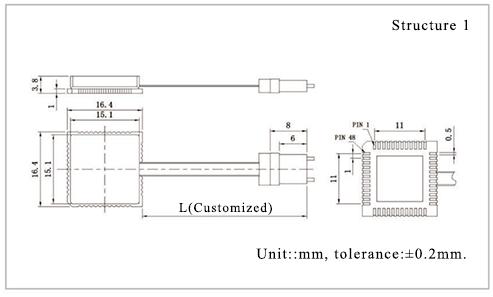

LCC Series Parallel Optical Transceiver Module

The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

Le module émetteur-récepteur optique parallèle monomode de la série POB est conçu pour la communication de données haut débit longue distance et les interconnexions optiques parallèles dans des applications telles que les fonds de panier optiques, les connexions serveur-matrice de stockage et les systèmes de traitement radar. Il présente un faible rayonnement électromagnétique et de solides capacités anti-interférences. Compact, il mesure 27 mm × 27 mm × 7,8 mm et utilise un connecteur LGA (Land Grid Array) 10 × 10 broches pour l'interface électrique. Il prend en charge un connecteur optique MPO standard enfichable. Sa température de fonctionnement est comprise entre -40 °C et +85 °C, avec des débits de transmission monocanal allant jusqu'à 10,3125 Gbit/s et une distance de transmission maximale de 10 km.

Le module émetteur-récepteur optique parallèle de la série POB24 est conçu pour les systèmes et sous-systèmes de commandement de communication de défense. Il permet la conversion bidirectionnelle entre signaux électriques et optiques multicanaux. Ce module adopte un boîtier micro-socket hermétique, doté d'un connecteur électrique à ressort et d'une interface optique MT/MPO 24 cœurs. Il fonctionne dans une plage de températures ambiantes de -40 °C à +85 °C et prend en charge des débits de transmission monocanal de 1,25 Gbit/s à 10,3125 Gbit/s.

Le module émetteur-récepteur optique parallèle de la série POB48 est conçu pour les systèmes et sous-systèmes de commandement de communication de défense. Il permet la conversion bidirectionnelle entre signaux électriques et optiques multicanaux. Ce module adopte un boîtier micro-socket hermétique, doté d'un connecteur électrique à sertir à ressort et d'une interface optique MT/MPO à 48 cœurs. Il fonctionne dans une plage de températures de boîtier comprise entre -40 °C et +85 °C, et prend en charge des débits de transmission monocanal compris entre 1,25 Gbit/s et 10,3125 Gbit/s.

Description des fonctionnalités Conception structurelle plus compacte : hauteur du module de seulement 12 mm Broches d'E/S à montage en surface optimisées pour l'intégrité du signal à grande vitesse Boîtier entièrement métallique Large plage de température avec conception anti-vibration Équipé d'une fonction de détection du signal de données reçu Fonctionne uniquement sur une seule alimentation +3,3 V Type d'interface LC Dimensions des broches et du montage entièrement compatibles avec les produits STRATOS

Description des fonctionnalités Conception structurelle plus compacte – hauteur du module de seulement 12 mm Broches d'E/S à montage en surface optimisées pour l'intégrité du signal à grande vitesse Boîtier entièrement métallique Plage de température de qualité militaire avec conception anti-vibration Équipé d'une fonction de détection du signal de données reçu Fonctionne uniquement sur une seule alimentation +3,3 V Type d'interface LC Dimensions des broches et du montage entièrement compatibles avec les produits STRATOS
