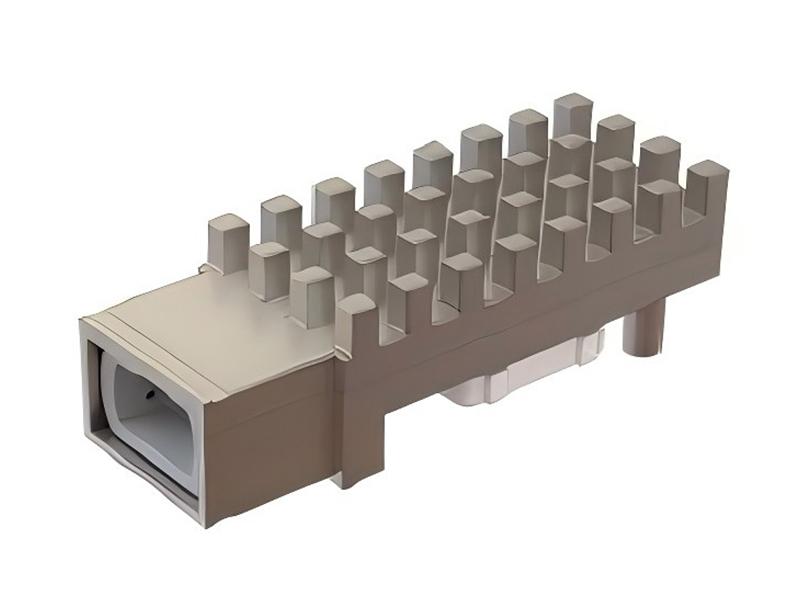

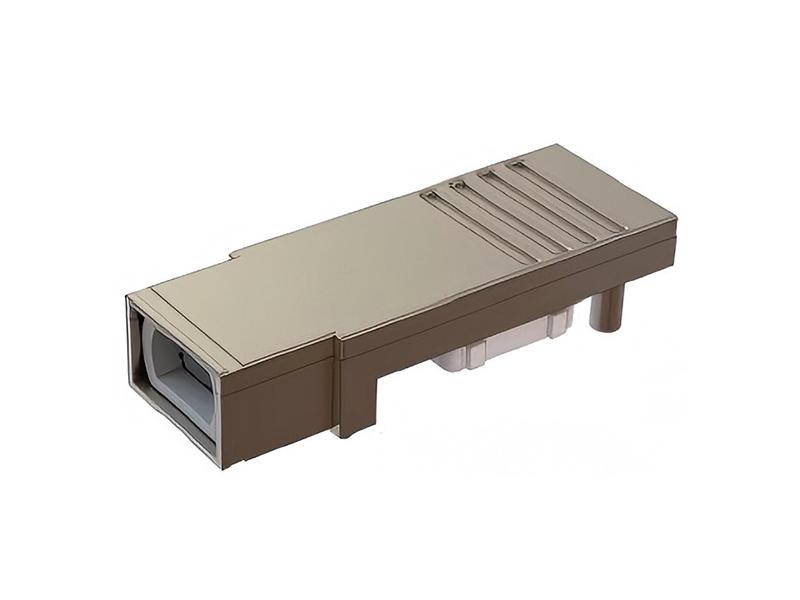

SNAP12 Series Parallel Optical Transceiver Module
Module transceiver optique parallèle série SNAP12 Module transceiver optique parallèle série SNAP12

Module transceiver optique parallèle série SNAP12

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

Se renseigner
  • Les détails du produit

SNAP12 Series Parallel Optical Transceiver Module





Features



  • Mechanical dimensions compliant with the SNAP12 MSA protocol
  • 10×10Pin pluggable electrical interface and MPO optical connector
  • Low power consumption (<1.8 W)
  • Integrated 850nm VCSEL array on the transmitter side
  • Integrated 850nm photodiode (PD) array on the receiver side
  • I2C serial interface with DDMI (Digital Diagnostic Monitoring Interface)
  • Wide operating temperature range: -40°C to +85°C, excellent parameter consistency
  •

Applications



  • Ethernet and Fibre Channel (FC) optical backplane transmission
  • Server-to-storage array interconnections
  • Radar processing system interconnects



Technical Specifications



Model

Channels

Package

Wavelength

Rate

Tx Power

Rx Sensitivity

Package Structure

Operating Temperature

RSN12R-3GM-85-I

12-channel Receiver

SNAP12

850nm

3.125Gbps

－

≤-16dBm

Structure 1

-40～+85℃

RSN12R-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

－

≤-16dBm

Structure 2

RSN12R-6GM-85-I

SNAP12

850nm

6.25Gbps

－

≤-14dBm

Structure 1

RSN12R-10GM-85-I

SNAP12

(no heatsink)

850nm

10.3125Gbps

－

≤-11dBm

Structure 2

RSN12T-3GM-85-I

12-channel Transmitter

SNAP12

850nm

3.125Gbps

-5～1dBm

－

Structure 3

RSN12T-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

－

Structure 4

RSN12T-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

－

Structure 3

RSN12T-10GM-85-I

SNAP12

(no heatsink)

850nm

10Gbps

-5～1dBm

－

Structure 4

RSN12-3GM-85-I

4-channel Transceiver

SNAP12

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 5

RSN12-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 6

RSN12-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 5

RSN12-6GM-85A-I

SNAP12

(no heatsink)

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 6

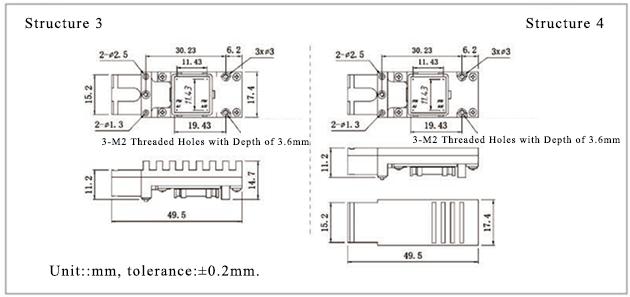

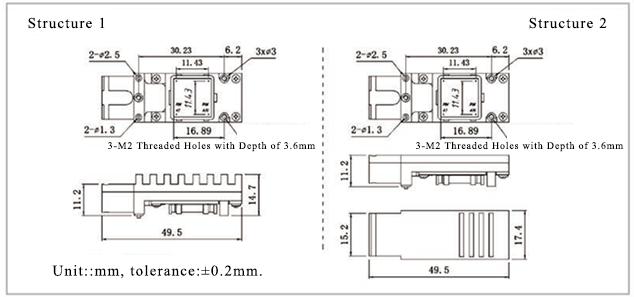

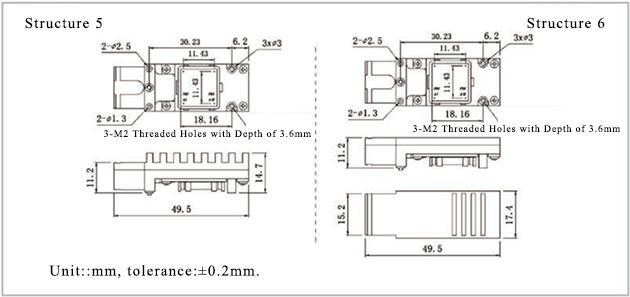

Dimensions





Vous voulez savoir sur ce produit?

ENVOYER UN UN MESSAGE
laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Produits connexes

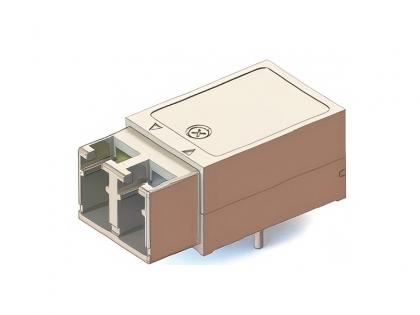

10PIN Miniature Single-Channel Optical Module Module optique monocanal miniature 10 broches
The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.
Lire la suite

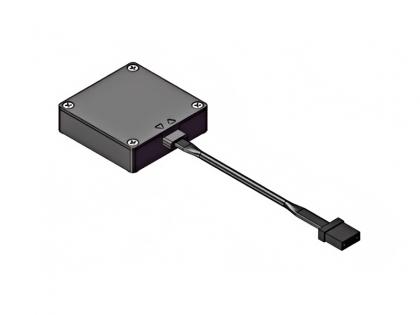

12PIN Mini Single-Channel Optical Module Module optique monocanal Mini 12 broches
The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.
Lire la suite

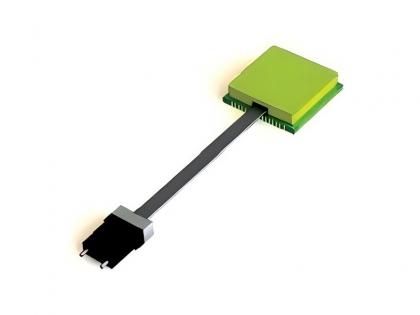

Series Parallel LCC Optical Transceiver Module LCC Series Parallel Optical Transceiver Module
