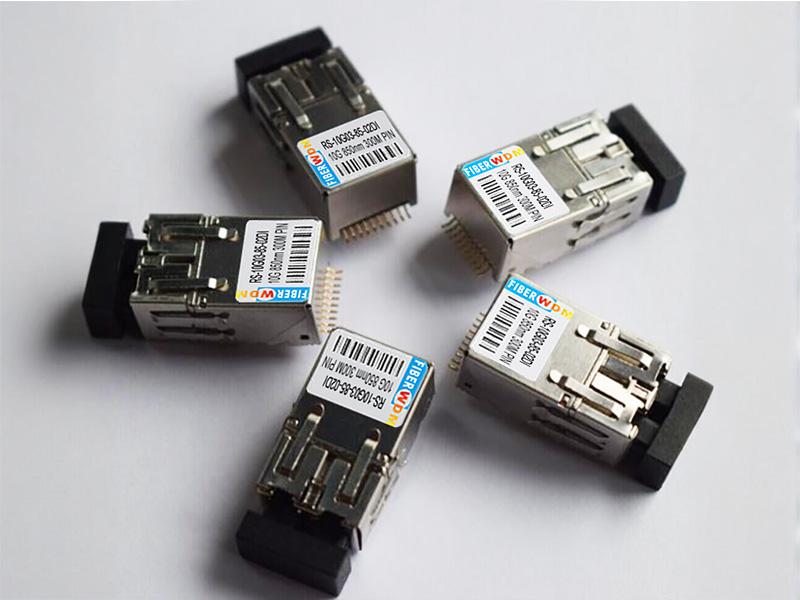

Module optique 10G multimode 850 nm de qualité industrielle à 10 broches
RS-10G03-85-02DI
Description des fonctionnalités
|
Applications
|
Description
Le module émetteur-récepteur optique ultra-compact bidirectionnel à double fibre RS-10G03-85-02DI intègre les composants de transmission et de réception dans un boîtier métallique compact, améliorant considérablement sa résistance aux interférences électromagnétiques.
La section de l'émetteur optique utilise un LD haute puissance, avec les broches de signal de transmission (TD+ et TD-) adhérant à la norme d'interface CML.
La section réceptrice optique se compose d'une photodiode PIN, d'un préamplificateur avec transimpédance et d'un amplificateur limiteur, les broches de signal de réception (RD+ et RD-) étant également conformes à la norme d'interface CML.
La broche de détection de signal (SD) suit le niveau d'interface standard LVTTL. Le module peut passer en mode économie d'énergie via la broche de désactivation de transmission (TDIS).
La configuration des broches et les dimensions de montage du module sont entièrement compatibles avec celles des produits STRATOS similaires. Les broches fonctionnelles, le montage et les facteurs de forme peuvent être personnalisés selon les besoins de l'utilisateur, garantissant ainsi une application flexible.
Des tests rigoureux et des tests environnementaux garantissent la fiabilité et l'adaptabilité du module, qui résiste aux vibrations, aux interférences électromagnétiques, à l'humidité et aux températures extrêmes. Il est parfaitement adapté aux environnements médicaux, énergétiques, de haute altitude et autres environnements exigeants.
Avec sa taille compacte, sa légèreté et sa construction entièrement métallique, le module mesure seulement 12 mm de hauteur, ce qui facilite une installation facile dans des cartes ou des châssis à espace restreint.

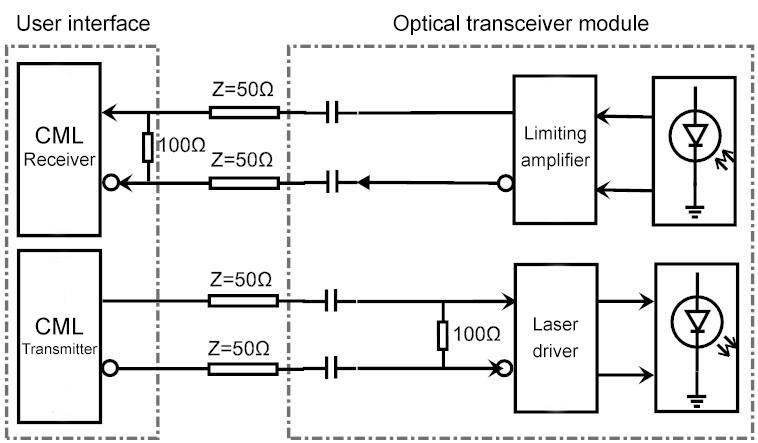

Schéma fonctionnel du principe du module
Paramètre du module
Valeurs nominales maximales absolues |
|||||
Paramètre |
Symbole |
valeur minimale |
Valeur typique |
valeur maximale |
unité |
Température de stockage |
TSTG |
-55 | - | +85 | °C |
Température de soudure |
VENDU |
- | - |
+260 |
°C |
Temps de soudure |
tVENDU |
- | - | 5 | S |
Tension d'alimentation |
VCC |
+3 |
- |
+3,6 |
V |
Tension d'entrée des données |
VI |
-0,5 |
- |
VCC |
V |
Tension d'entrée différentielle (crête à crête) |
VD |
- | - |
2.0 |
V |
Remarque : 1. Le module ne peut pas passer à travers la machine de soudage par refusion ; 2. Après la soudure des broches, le nettoyage ne peut pas être effectué par pulvérisation ; seul l'essuyage est autorisé. |
Conditions de travail recommandées |
|||||
Paramètre | Symbole | valeur minimale | Valeur typique | valeur maximale | unité |
Température de fonctionnement |
TA |
-40 |
|
+85 |
°C |
Tension d'alimentation |
VCC |
+3,3 |
V | ||
Transmettre la tension d'entrée différentielle (crête à crête) |
VD |
0,2 |
1 | V | |
Envoyer la tension de coupure |
VTD |
2.0 |
V | ||
Activer la transmission de tension |
VTEN |
0,8 |
V |
||
Correspondance du terminal de réception du signal |
RL |
50 |
Ohms |

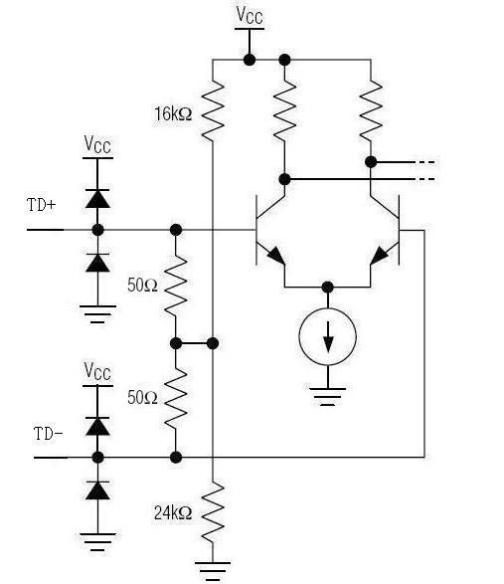

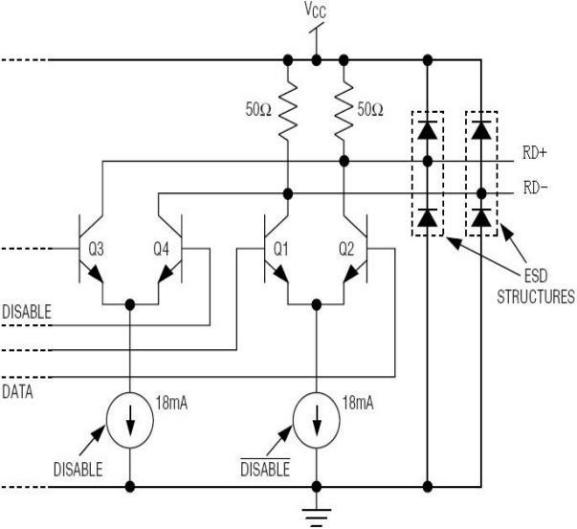

Détails du port d'entrée/sortie de données
Performances du module
Section de transmission Conditions de test : VCCTX = 3,3 V, TA = 25 °C, débit du module de test = 10,3125 Gbit/s, PRBS31 |
|||||
Paramètre |
Symbole |
valeur minimale |
Valeur typique |
valeur maximale |
unité |
Débit de données |
Débit binaire |
- |
10,3125 Gbit/s |
- | - |
Puissance optique de sortie |
PO |
-5 | - | +1 |
dBm |
Longueur d'onde optique de sortie |
λOUT |
840 | 850 | 860 |
nm |
Taux d'extinction |
Urgences |
3 | 5 | - |
dB |
Courant d'entrée |
CPI |
- | 120 | 160 |
mA |
Temps de montée/descente du signal optique (20 % à 80 %) |
tRF |
- | - | 0,1 |
ns |
Secouer |
Tj |
- | - | 80 | ps |
Envoyer la tension d'arrêt |
VD |
2.0 | - |
VCC |
V |
Activer la transmission de tension |
VEN |
- | - | 0,8 | V |
Section réception Conditions de test : VCCRX = 3,3 V, TA = 25 ℃, débit du module de test = 10,3125 Gbit/s, PRBS31 |
|||||
Paramètre |
Symbole |
valeur minimale |
Valeur typique |
valeur maximale |
unité |
Sensibilité de réception |
S | - | - | -10 |
dBm |
Secouer |
Tj |
- | - | 80 |
ps |
Temps de montée/descente du signal optique (20 % à 80 %) |
tR,F |
- | - | 100 |
ps |
Amplitude de modulation optique |
OMA |
30 | - | - |
μW |
Plage de longueurs d'onde d'entrée optique |
λIN |
840 | - | 860 |
nm |
Perte de retour optique |
ORL |
12 | - | - |
dB |
Courant d'entrée |
CPI |
- | 70 | 120 |
mA |
Temps d'arbitrage de détection du signal |
tSDAS |
- |
<10 |
50 |
μs |
Délai d'expiration de la détection du signal |
TSDDA |
- |
<10 |
50 |
μs |
Niveau d'arbitrage des échecs de détection du signal |
SDOFF |
-21 | - | - |
dBm |
Niveau d'arbitrage de détection de signal |
SDON |
- | - | -19 |
dBm |
Retard de détection du signal |
HYS |
2 | - | 4 |
dB |
Réception de données de sortie de niveau bas |
VOL-VCC |
-1.810 |
- |
-1,475 |
V |
Recevoir des données de sortie de haut niveau |
VOH-VCC |
-1,165 |
- |
-0,880 |
V |
Définition de la broche

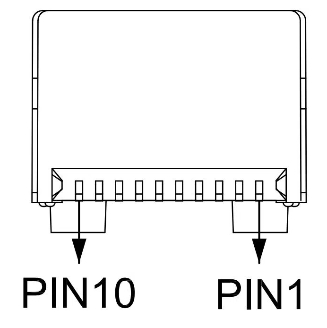

Vue de côté
ÉPINGLE |
Symbole |
Taper |
Description |
1 |
TD+ |
CML, entrée |
Données d'entrée vers le terminal direct |
2 |
GND |
Fournir |
Sol |
3 |
TD- |
CML, entrée |
Entrée inversée pour l'envoi de données |
4 |
VCCTX |
Fournir |
Source d'énergie |
5 |
LOS |
LVTTL, sortie |
Perte de signal de sortie |
6 |
TxDIS |
LVTTL, entrée |
Envoyer l'entrée du signal d'arrêt |
7 |
RD+ |
CML, Sortie |
Sortie de la borne positive des données reçues |
8 |
Adventiste du Septième Jour |
LVTTL, E/S |
Port de communication IIC |
9 |
RD- |
CML, Sortie |
Sortie terminale inversée des données reçues |
10 |
SCL |
LVTTL, E/S |
Port de communication IIC |
Remarque : 2. Si la fonction TX_DISABLE est utilisée, la broche TDIS doit être tirée vers le haut de l'alimentation pour maintenir un niveau élevé sur cette broche ; si la fonction TX_DISABLE n'est pas utilisée, la broche TDIS doit être tirée vers le bas pour maintenir un niveau bas sur cette broche et ne doit pas être laissée flottante, sinon cela peut provoquer un fonctionnement anormal du module.

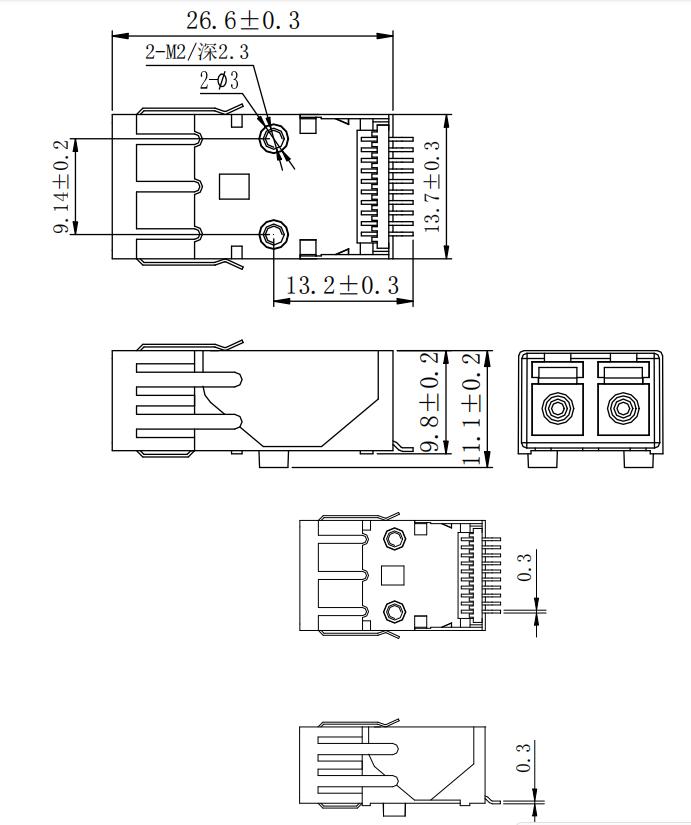

Dessin des dimensions (mm)
Schéma d'installation du module (vue de dessus) (mm)

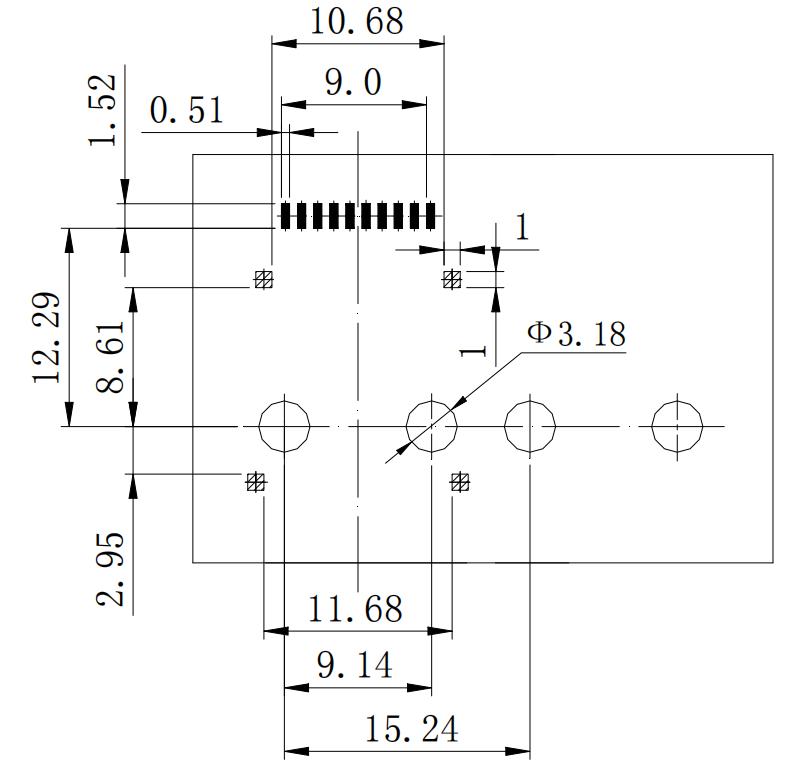

Dessin des dimensions de montage du PCB (aucun câblage n'est autorisé dans les zones hachurées indiquées sur la figure)

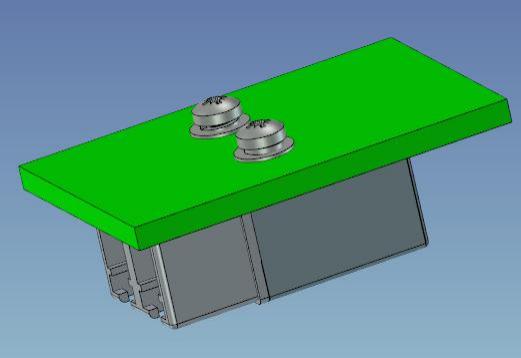

Schéma d'installation du module
Schéma d'installation du module

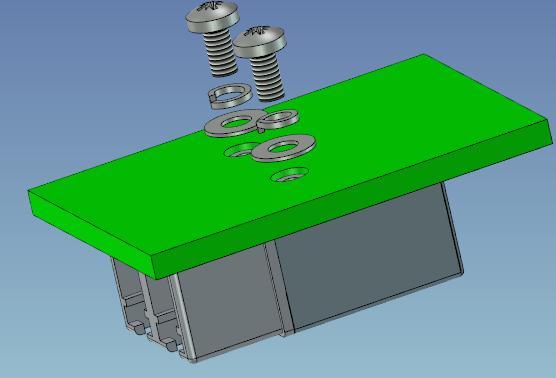

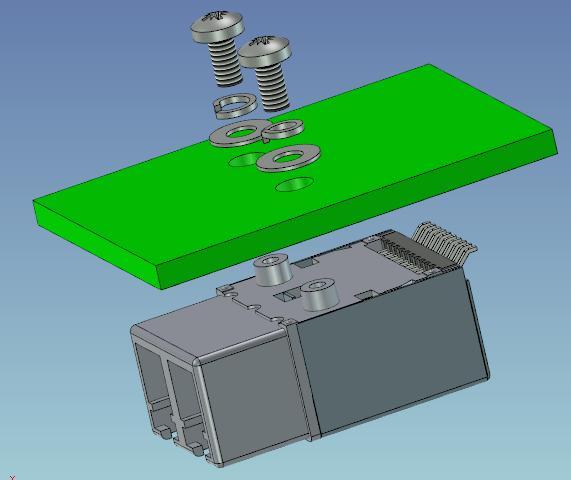

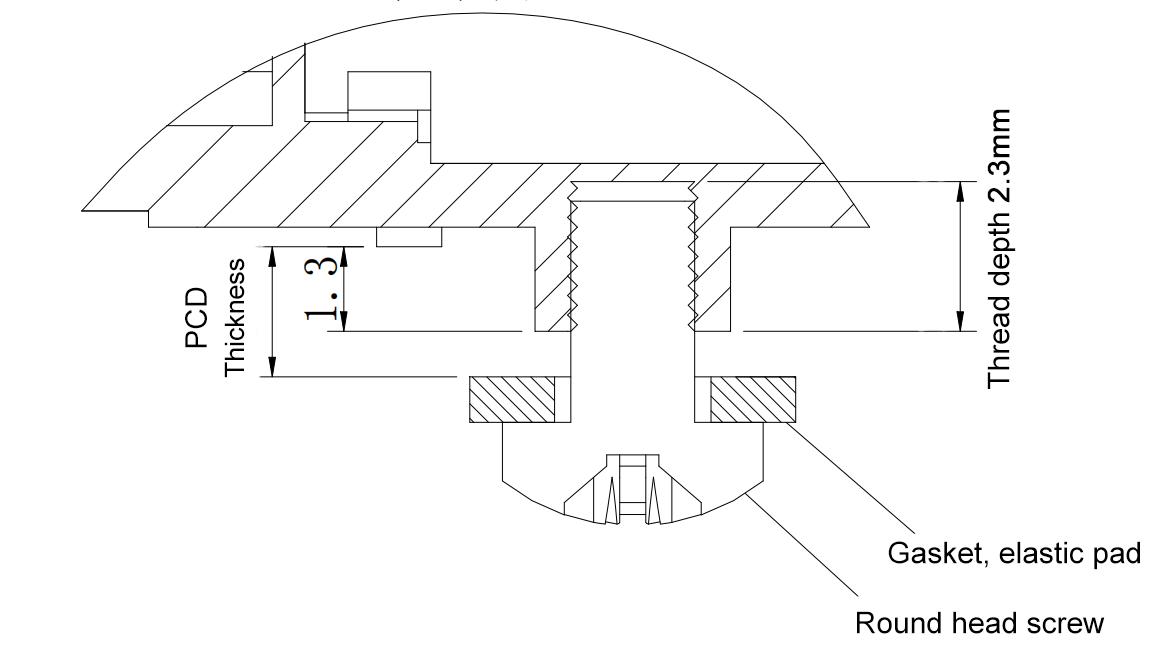

Les spécifications et quantités de vis, rondelles et rondelles élastiques sélectionnées pour l'installation du module se trouvent dans le tableau d'installation des vis du module.
Exemple : si l'épaisseur du PCB est de 2,0 mm, sélectionnez 1 vis à tête ronde M2x4 mm + 1 rondelle φ2 + 1 rondelle élastique φ2 par trou de montage.
Si l'épaisseur du PCB est de 1,6 mm, sélectionnez 1 vis à tête ronde M2x3 mm + 1 rondelle φ2 + 1 rondelle élastique φ2 par trou de montage.
Tableau d'installation des vis du module |
|||||||
Non. |
Épaisseur de la carte PCB |
Vis |
Rondelle |
Rondelle élastique |
|||
caractéristiques |
Qté |
caractéristiques |
Qté |
caractéristiques |
Qté | ||
1 |
1.6 |
Tête ronde M2×3mm |
1 |
φ2 |
1 |
φ2 |
1 |
2 | 2.0 |
Tête ronde M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
3 | 2.2 |
Tête ronde M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
4 | 2,5 |
Tête ronde M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
Informations de commande
Numéro de pièce |
Description du produit |
RS-10G03-85-02DI |
Module émetteur-récepteur optique mini 10 broches double fibre 10G multimode 850 nm 300 m de qualité industrielle |
Vous voulez savoir sur ce produit?
Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.
