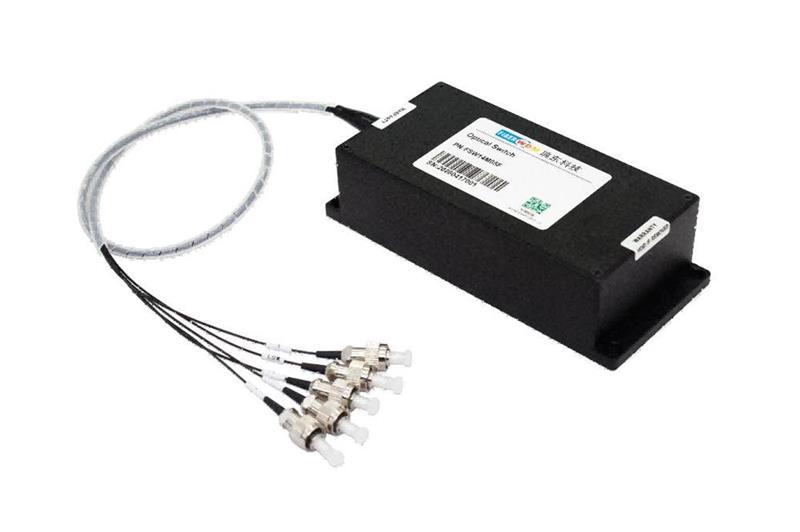

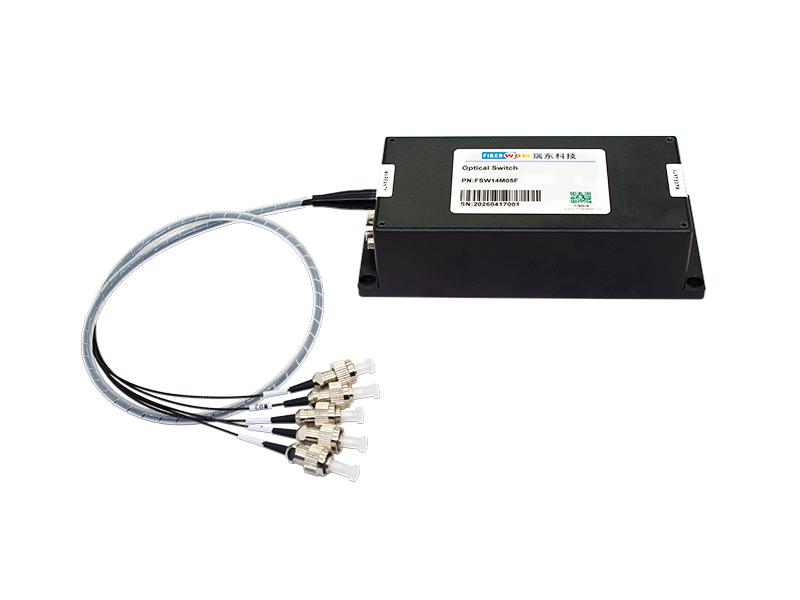

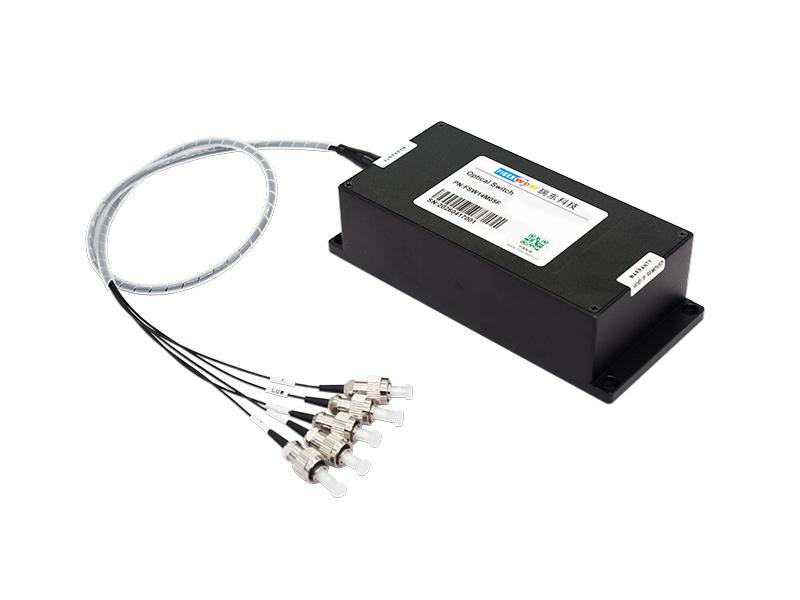

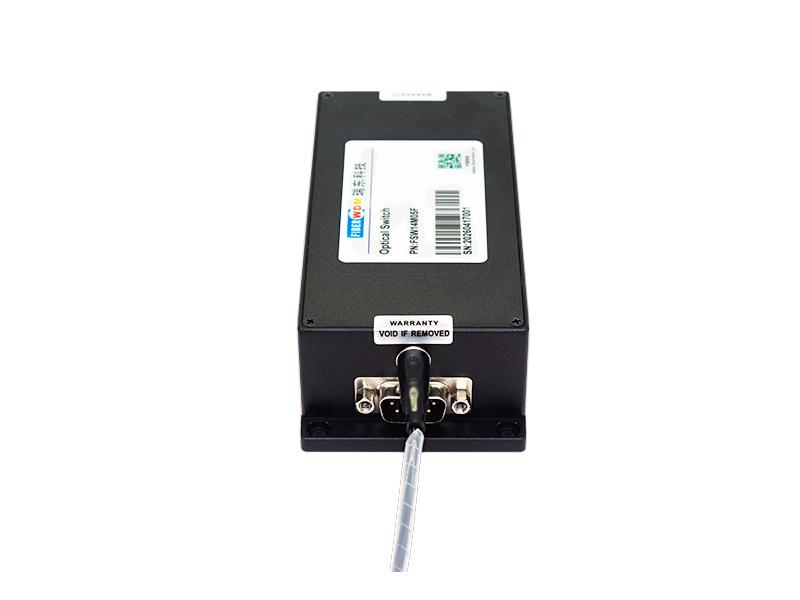

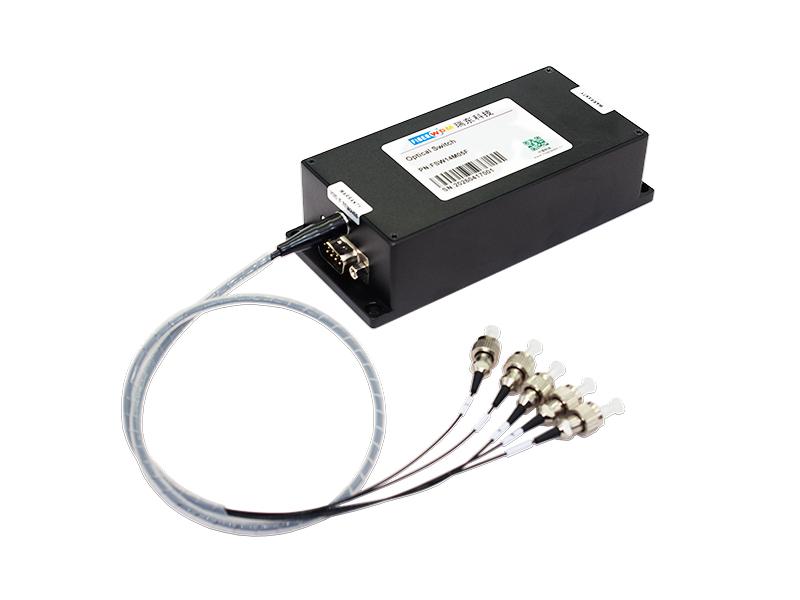

Commutateur optique à fibre multimode à saut d'indice 1X4

Commutateur optique à fibre multimode à saut d'indice 1X4 405-640 nm 50/125 µm (NA 0,22)

0,9 mm 0,5 m Fibre optique, FC/UPC, port série RS-232, module 135x60x35 | FSW14M05F

Caractéristiques:

• Large compatibilité spectrale

Couvre la bande de lumière visible complète de 405 nm (violet) à 640 nm (rouge), compatible avec les lasers semi-conducteurs courants, les LED et les sources de lumière au xénon, répondant à diverses exigences telles que la détection de fluorescence et l'imagerie confocale.

• Faible perte d'insertion et isolation élevée des canaux

L'alignement optique précis et la conception adaptée avec la fibre multimode à saut d'indice assurent une faible perte d'insertion et une faible diaphonie entre les canaux, garantissant l'intégrité du signal et la précision de la mesure.

• Robuste et durable, avec une fiabilité de niveau industriel

Doté de connecteurs fibre optique de 0,9 mm et FC/UPC, ce boîtier offre une grande robustesse mécanique et une excellente répétabilité d'insertion/extraction. Son blindage métallique intégral le protège efficacement des interférences électromagnétiques, ce qui le rend adapté aux environnements de laboratoire et industriels.

• Conception modulaire compacte

De dimensions réduites (135 × 60 × 35 mm), ce dispositif facilite l'intégration au système et le montage en rack. Il est piloté via le port série RS-232 standard grâce à un jeu de commandes simplifié, et prend en charge le pilotage direct par PC, automates programmables et systèmes embarqués.

• Commutation de canal flexible

Architecture à 1 entrée et 4 sorties (ou sélection 4 entrées/1 sortie), prenant en charge la sélection unidirectionnelle du chemin optique. La rapidité de commutation et le positionnement précis des canaux permettent une acquisition temporelle multicanaux automatisée grâce à un logiciel dédié.

Application:

• Applications biomédicales : Cytométrie en flux, microscopie confocale, détection de fluorescence multicanaux pour endoscopes.
• Analyse spectrale : Commutation automatique des cellules d'échantillonnage multicanaux, systèmes d'acquisition spectrale LIBS/OES.
• Inspection industrielle : Commutation de source lumineuse multi-stations pour la vision industrielle, systèmes de séparation de faisceau laser pour le marquage.
• Expériences de recherche scientifique : Configuration automatique du chemin optique, multiplexage temporel de plusieurs détecteurs, plateformes expérimentales d'optique quantique.

Caractéristiques:

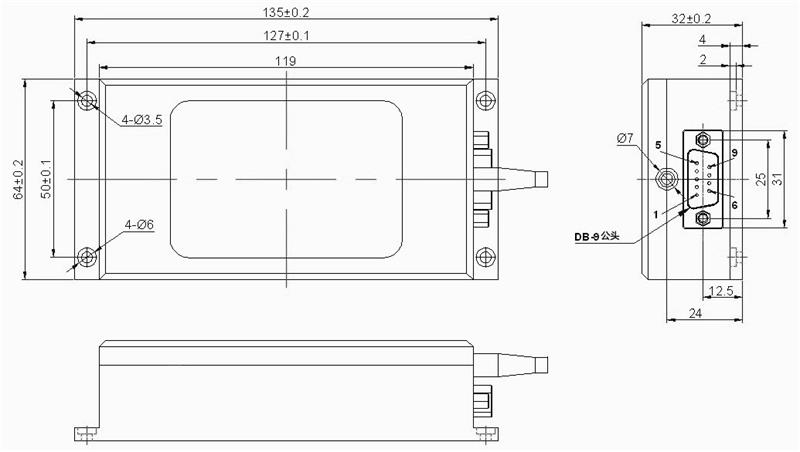

Dimensions du produit

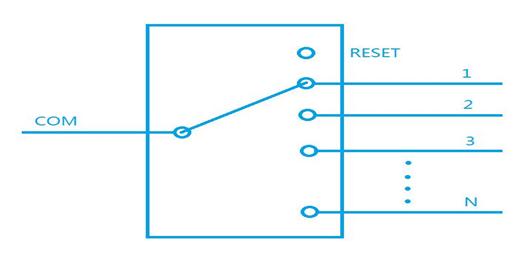

Voie optique :

Configurations des broches :

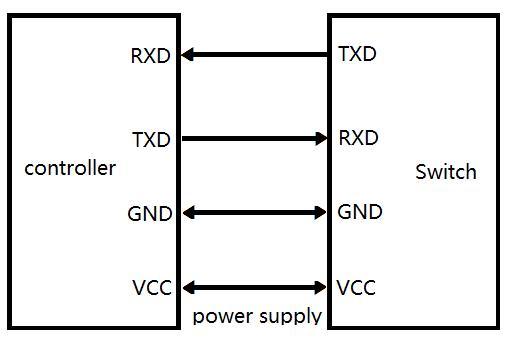

Schéma de contrôle :

Commandes de contrôle :

● « _ » signifie tiret bas.

● Toutes les lettres du protocole de communication doivent être en majuscules.

● Ce module ne peut exécuter qu'une seule commande à la fois. Normalement, la commande suivante ne peut être saisie qu'après que le programme ait renvoyé une réponse.

● En pratique, entrez le chevron « < » comme caractère de début et « > » comme caractère de fin.

Remarque : Le débit en bauds du port série du module est de 9600, bits de données : 8, bits d'arrêt : 1, sans parité. Si la commande envoyée est invalide, le commutateur optique renvoie la commande de réponse .

Informations sur la commande :

Remarque : Pour toute autre spécification personnalisée, veuillez nous contacter à l'adresse suivante : sale@fiberwdm.com
