Avec le développement rapide de la 5G, de l'IoT et d'autres technologies émergentes, la demande en bande passante augmente. Pour y répondre, les technologies de réseaux optiques passifs (PON) évoluent en conséquence. Les technologies PON actuelles les plus répandues, GPON et XGS-PON, cohabitent sur la même fibre via le multiplexage par répartition en longueur d'onde (WDM), augmentant ainsi la bande passante et la flexibilité du réseau.

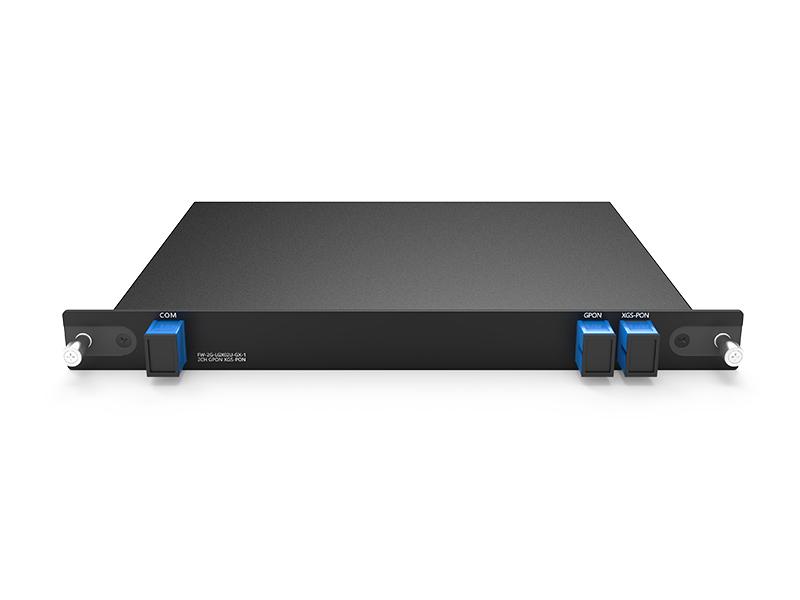

Boîtier LGX enfichable 2 canaux WDM GPON 1310/1490 nm et XGS-PON 1270/1577 nm 215 x 150 x 20 mm FW-2G-LGX02U-GX
GPON (réseau optique passif compatible Gigabit)
Caractéristiques : Le GPON prend en charge des débits descendants de 2,5 Gbit/s et montants de 1,25 Gbit/s, avec des ratios de répartition allant de 1:16 à 1:128. Il utilise la technologie WDM pour transmettre simultanément la vidéo, les données et la voix sur la même fibre.
Scénarios d'application : Il est largement utilisé dans l'accès haut débit domestique, les réseaux d'entreprise et les villes intelligentes.
XGS-PON (PON symétrique 10G)
Caractéristiques : XGS-PON prend en charge des débits symétriques de 10 Gbit/s en liaison montante et descendante, avec des taux de division compris entre 1:16 et 1:256. Il utilise la technologie TWDM (Time and Wavelength Division Multiplexing) pour coexister avec GPON sur la même fibre.
Scénarios d'application : Il convient aux scénarios qui nécessitent une transmission symétrique à large bande passante, tels que les réseaux d'entreprise, l'interconnexion des centres de données et le fronthaul 5G.
Avantages

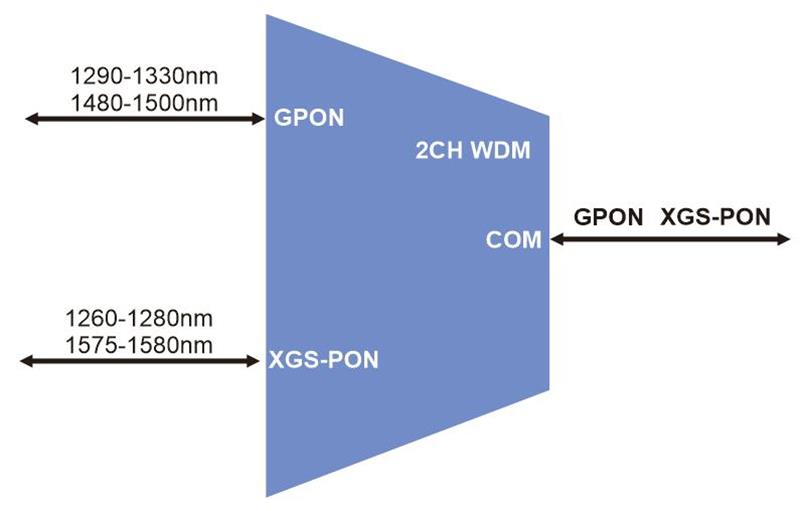

Application
Panneau de produits

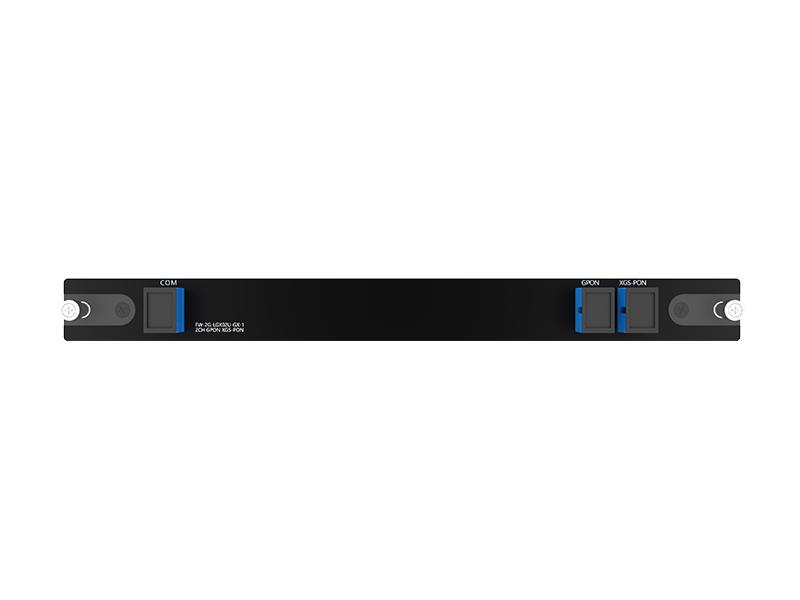

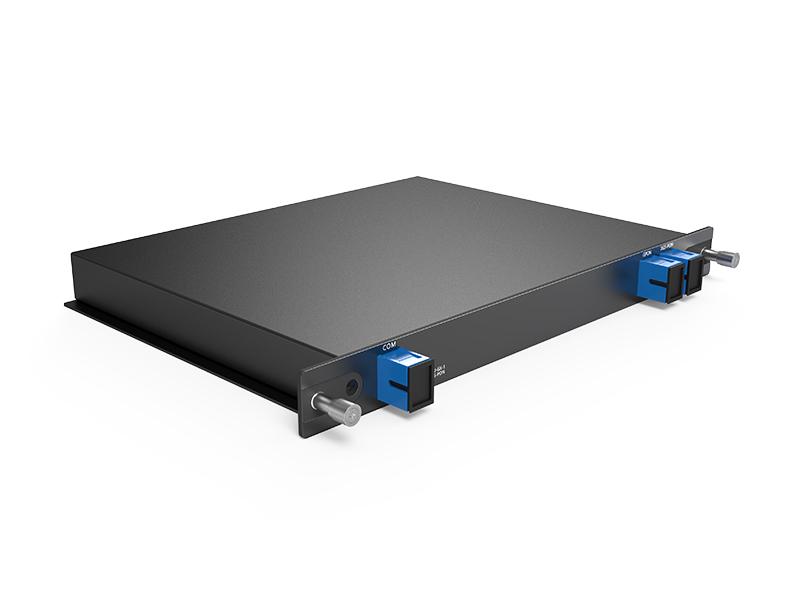

Boîtier LGX enfichable 2 canaux WDM GPON et XGS-PON SC/UPC 215 x 150 x 20 mm

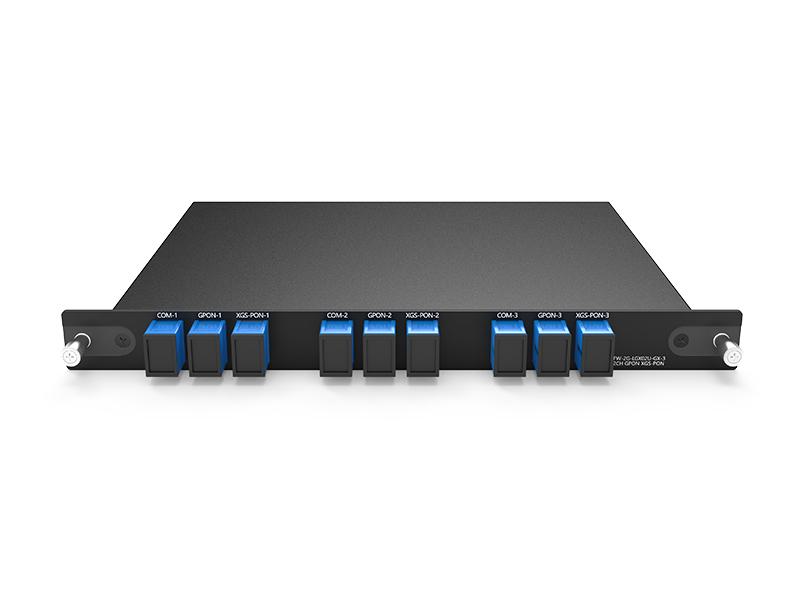

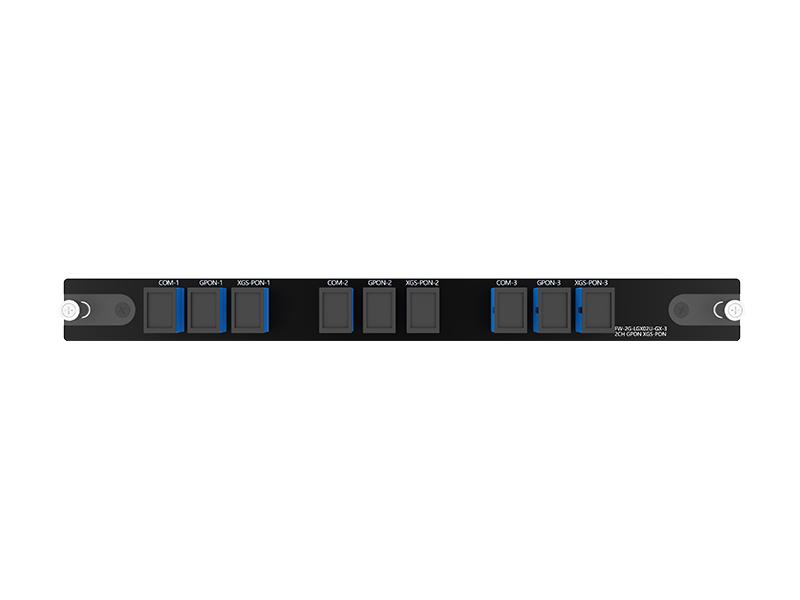

Boîtier LGX enfichable 3X2CH WDM GPON et XGS-PON SC/UPC 215 x 150 x 20 mm

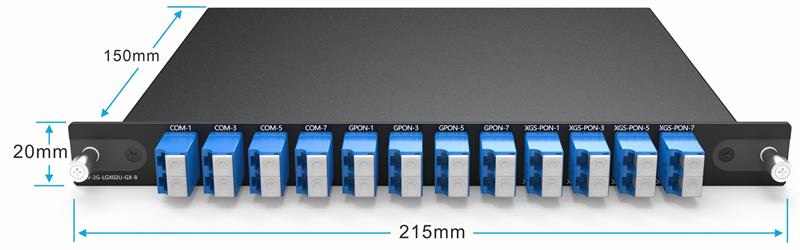

Boîtier LGX enfichable 8X2CH WDM GPON et XGS-PON LC/UPC 215 x 150 x 20 mm
Caractéristiques
|
Paramètre |
Spécification |
Unité |
|
|
bande passante |
GPON |
1290-1330/1480-1550 |
nm |
|
XGS-PON |
1260-1280/1575-1580 |
nm |
|
|
Perte d'insertion |
COM-GPON |
<0,9 |
dB |
|
COM-XGS-PON |
<1,1 |
dB |
|
|
Isolations de longueur d'onde |
COM-GPON |
>30 |
dB |
|
COM-XGS-PON |
>30 |
dB |
|
|
Uniforme |
<0,8 |
dB |
|
|
Perte de retour |
>55 |
dB |
|
|
Directivité |
>55 |
dB |
|
|
PDL (perte dépendante de la polarisation) |
<0,3 |
dB |
|
|
(Dispersion du mode de polarisation) |
<0,2 |
ps | |
|
Répartition de la puissance optique |
<300 |
mW |
|
|
Température de fonctionnement |
-40 à +85 |
°C |
|
|
Humidité relative de fonctionnement |
5 à 90 |
% HR |
|
|
Température de stockage |
-40 à +85 |
°C |
|
|
Humidité relative de fonctionnement |
5 à 90 |
% HR |
|
|
Poids net |
Boîte LGX : 0,5 kg Rack 1U à 2 emplacements : 2,5 kg |
KG | |
|
Dimensions |

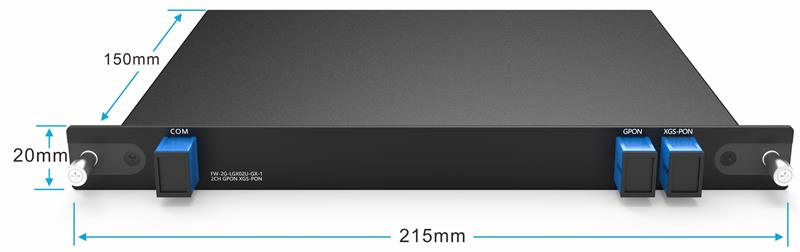

Boîte LGX : 215*150*20mm Rack 1U : 440*160*44mm |
mm | |
|
La perte d'insertion comprend WDL, TDL et PDL AVEC deux jeux de connecteurs accouplés aux deux extrémités. |
|||
Informations sur le paquet

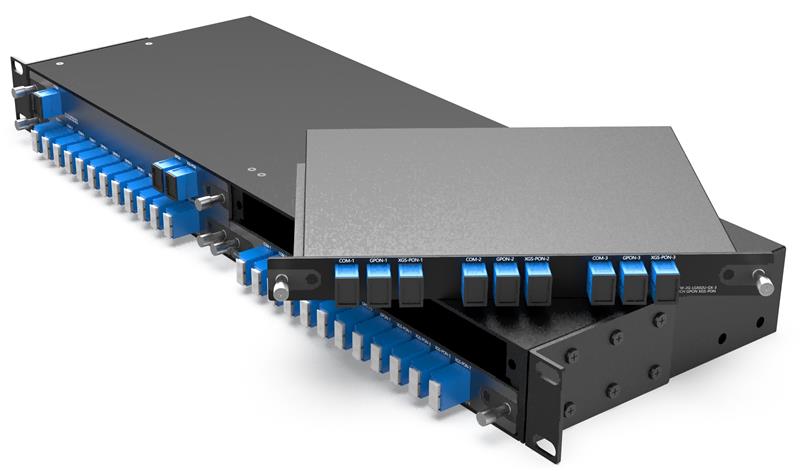

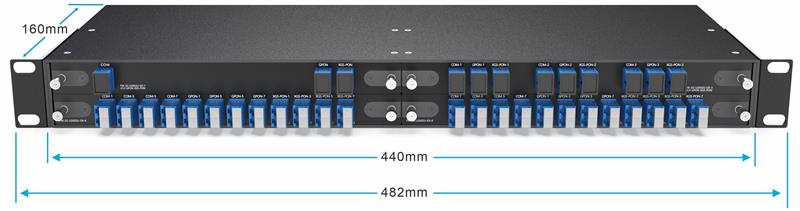

Boîtier LGX BOX enfichable en rack 1U à 4 emplacements
WDM 2 canaux

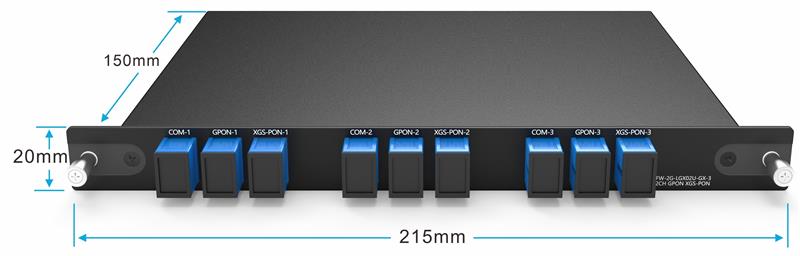

3x2 canaux WDM
8x2 canaux WDM
Rack 1U à 4 emplacements pour LGX BOX
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
FW-2G-LGX02U-GX-1 |
Boîtier LGX enfichable 2 canaux WDM GPON et XGS-PON SC/UPC 215 x 150 x 20 mm |
|
FW-2G-LGX02U-GX-3 |
Boîtier LGX enfichable 3x2 canaux WDM GPON et XGS-PON SC/UPC 215 x 150 x 20 mm |
|
FW-2G-LGX01U-GX-8 |
Boîtier LGX enfichable 8x2 canaux WDM GPON et XGS-PON LC/UPC 215 x 150 x 20 mm |
|
1U02-4LGX |
Rack 19 pouces 1U avec 4 emplacements pour boîtier LGX enfichable, 440 x 160 x 44 mm |
Remarque : nous prenons en charge la conception personnalisée, veuillez nous contacter par e-mail.
