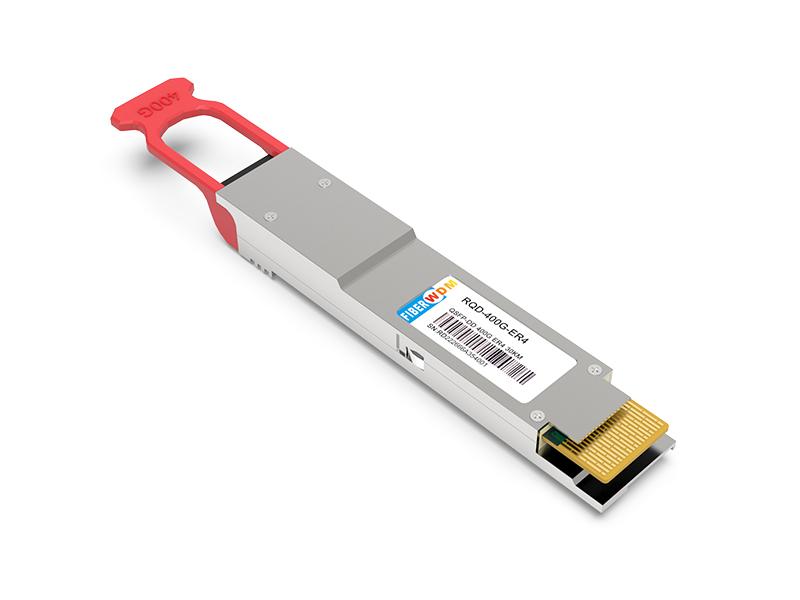

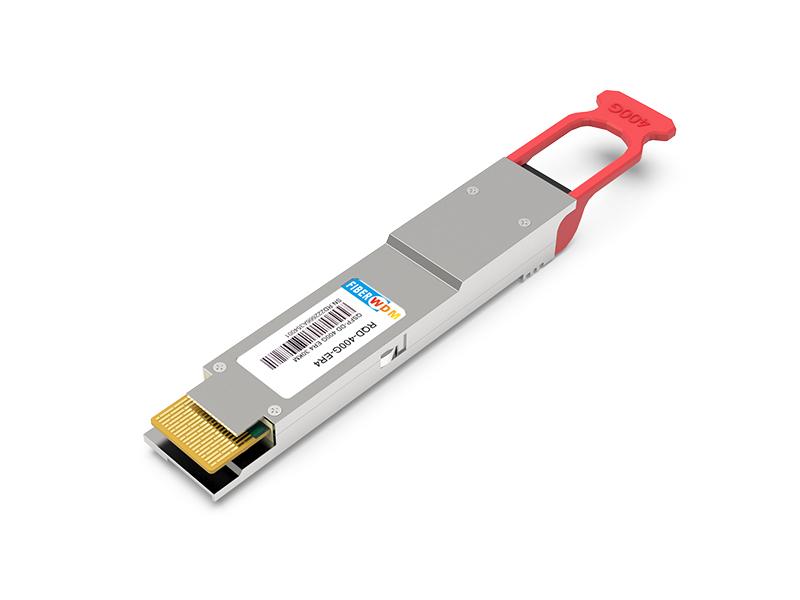

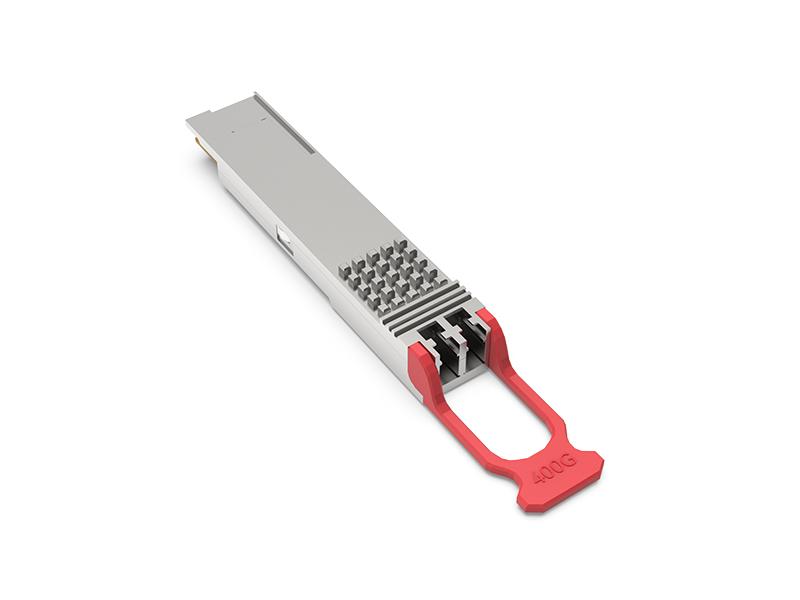

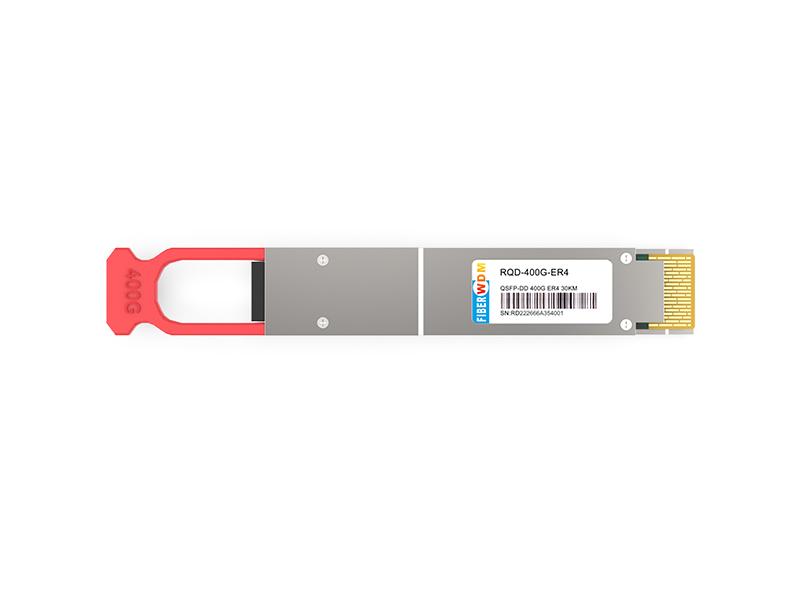

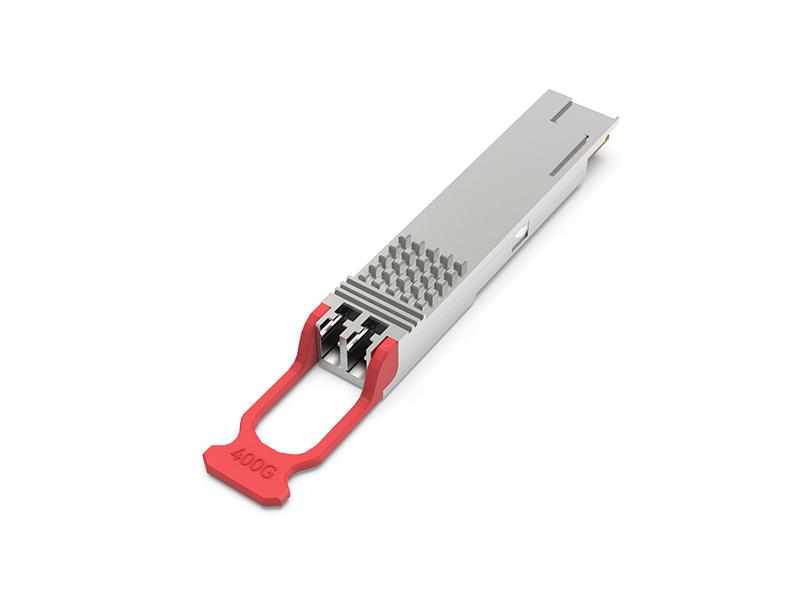

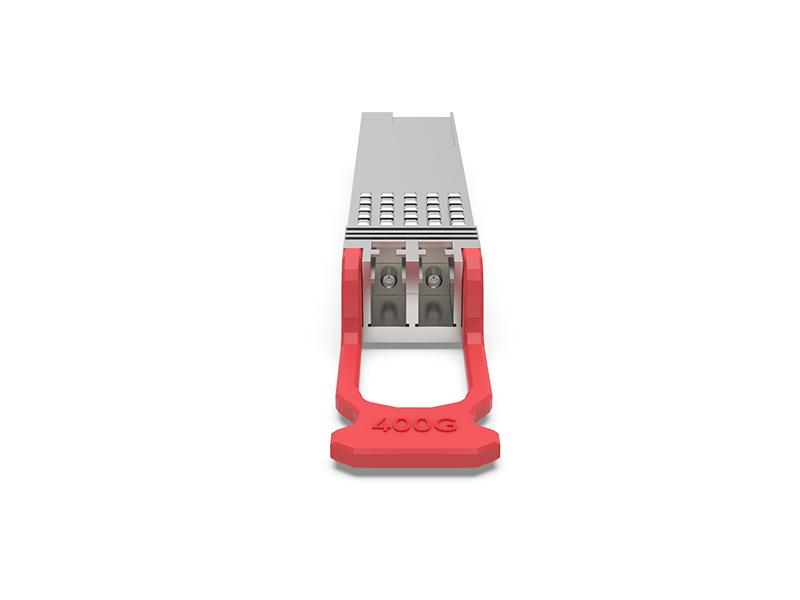

400G QSFP-DD ER4 30KM

RQD-400G-ER4

Caractéristiques

• Prend en charge 400GBASE-ER4-30 ;
• Débit binaire de la voie : 106,25 Gb/s avec PAM4 ;
• Transmission jusqu'à 30 km sur SMF ;
• 8x53,125 Gb/s avec interface électrique PAM4 (400GAUI-8) ;
• Interface I2C avec surveillance de diagnostic numérique intégrée ;
• Boîtier QSFP-DD MSA avec connecteur LC duplex ;
• Alimentation unique +3,3 V ;
• Consommation électrique maximale 14W ;
• Température de fonctionnement du boîtier : 0 à +70 °C ;
• Conforme à la norme QSFP-DD CMIS ;
• Conforme à la spécification matérielle 802.3bs et QSFP-DD ;
• Conforme à la directive européenne 2015/863/UE ;

Informations sur la commande

Tableau 1 - Informations sur la commande

Valeurs maximales absolues

Tableau 2 - Valeurs maximales absolues

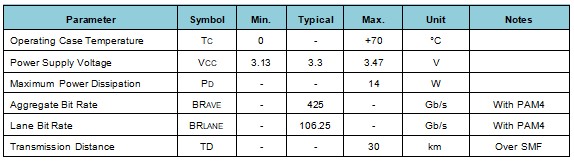

Conditions de fonctionnement recommandées

Tableau 3 - Conditions de fonctionnement recommandées

Caractéristiques optiques

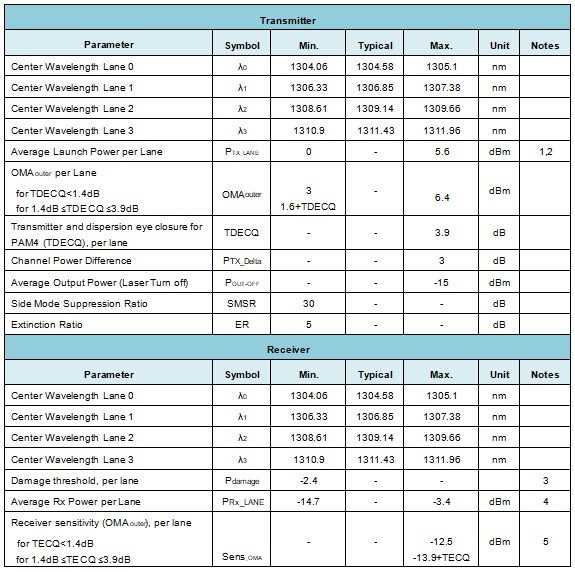

Tableau 4 - Caractéristiques optiques

Remarques :

1. La puissance optique est injectée dans la fibre monomode (SMF).

2. La puissance d'émission moyenne par voie (min) est indicative et ne constitue pas le principal indicateur de la force du signal. Un émetteur dont la puissance d'émission est inférieure à cette valeur ne peut être conforme ; toutefois, une valeur supérieure ne garantit pas la conformité.

3. Le récepteur doit pouvoir supporter, sans dommage, une exposition continue à un signal d'entrée optique présentant ce niveau de puissance moyen. Il n'est pas nécessaire que le récepteur fonctionne correctement à cette puissance d'entrée.

4. La puissance de réception moyenne par voie (min) est indicative et ne constitue pas l'indicateur principal de la force du signal. Une puissance reçue inférieure à cette valeur ne garantit pas la conformité ; une valeur supérieure ne la garantit pas non plus.

5. La sensibilité du récepteur (OMAouter), chaque voie (max) est définie avec BER=2,4E-4.

Caractéristiques électriques

Signal haute vitesse : conforme à la norme 400GAUI-8 (IEEE 802.3bs)

Signal basse vitesse : conforme aux spécifications matérielles QSFP-DD

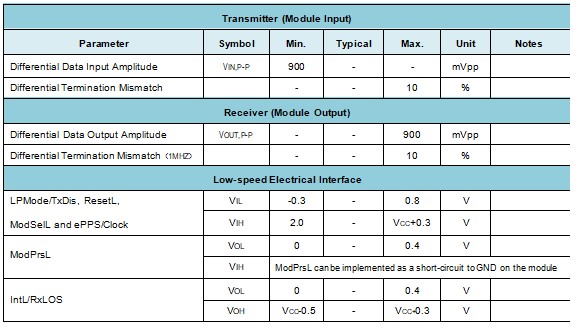

Tableau 5 - Caractéristiques électriques

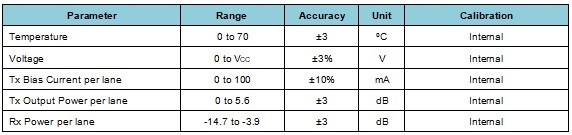

Diagnostic numérique

Tableau 6 - Diagnostic numérique

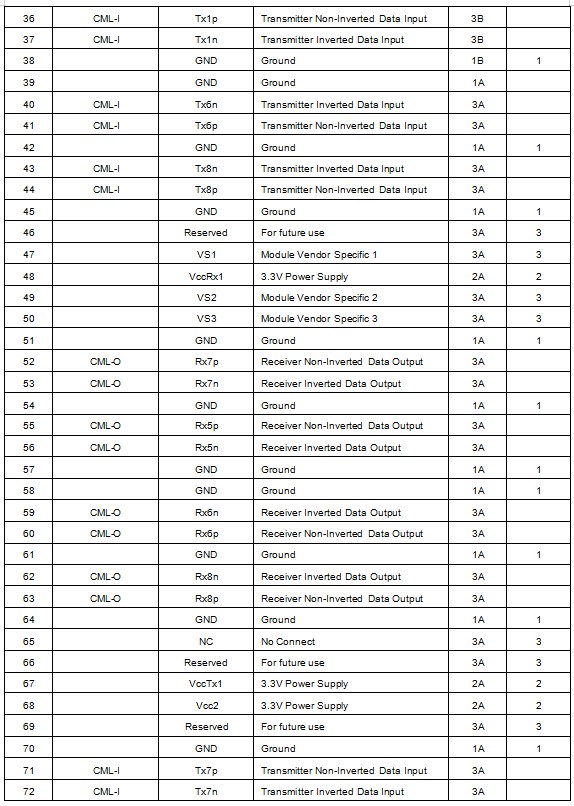

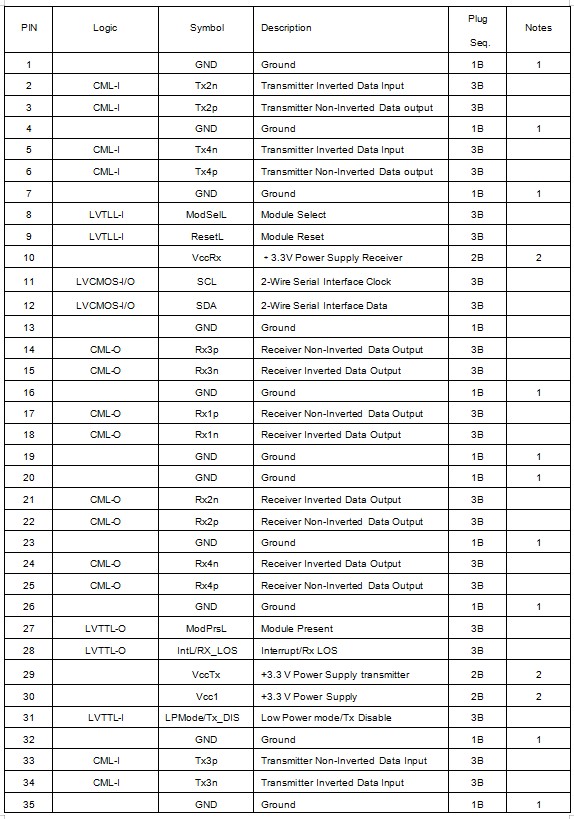

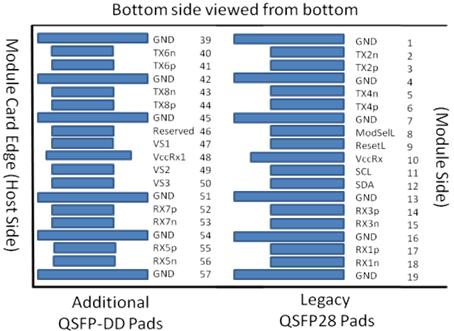

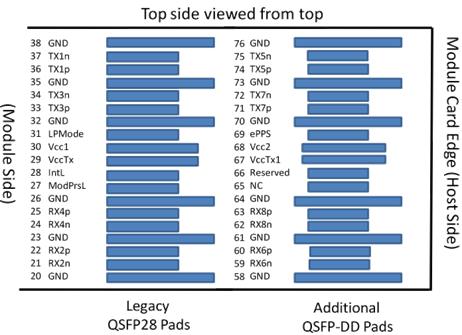

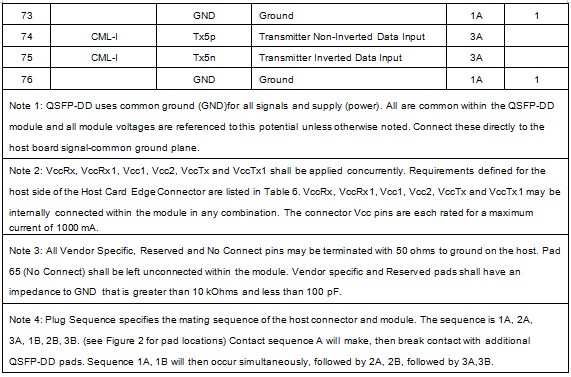

Définitions des broches

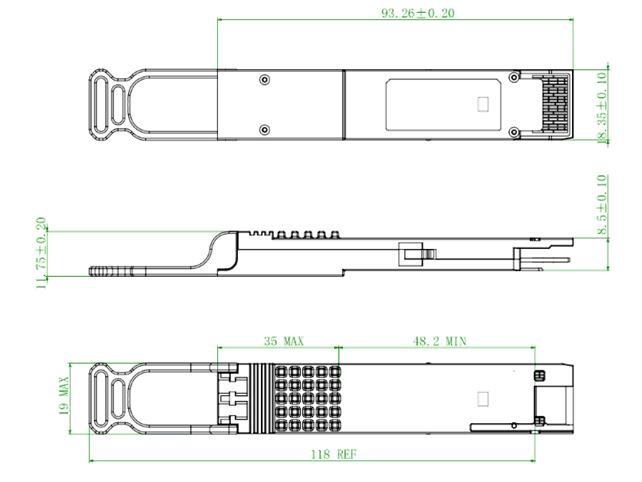

Dimensions mécaniques

Avertissements

• Précautions de manipulation : Cet appareil est sensible aux dommages causés par les décharges électrostatiques (DES). Un environnement exempt d'électricité statique est fortement recommandé. Suivez les consignes relatives aux procédures de protection contre les DES.
• Sécurité laser : L'émetteur-récepteur de la famille WXTR# utilise un système laser à semi-conducteurs et est un produit laser de classe 1 selon la FDA, conforme aux normes 21CFR1040.10 et 1040.11. Ce produit est également un produit laser de classe 1 selon la norme IEC 60825-1.
