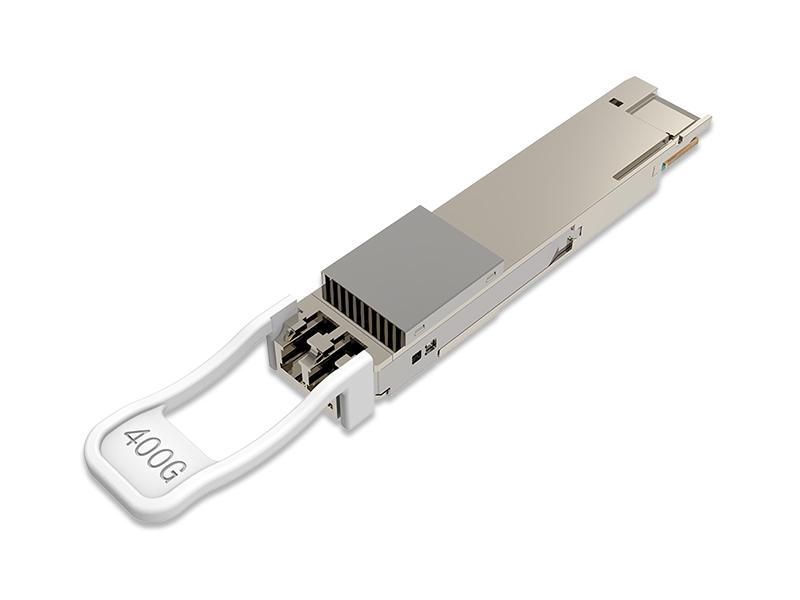

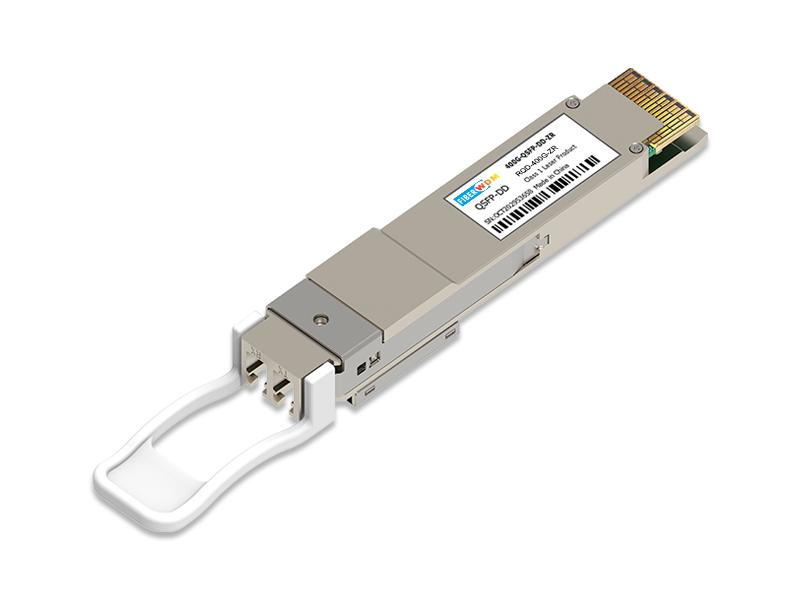

DESCRIPTION

Fonction du produit

RQD-400G-ZR/ZR+ est un module enfichable cohérent à porteuse unique de format QSFP-DD 100-400G, conforme au MSA QSFP-DD et à la spécification matérielle QSFP-DD, basé sur une modulation DP-16QAM

une détection cohérente Intradyne à diversité de polarisation et une égalisation électronique avancée de liaison.

Côté hôte, le module peut prendre en charge différents types de signaux, notamment les modes 4×100GE, 1×200GE et 1×400GE. Côté ligne,

le module prend en charge les interfaces 400G adaptées avec des codes de correction d'erreurs directe concaténés (CFEC) et les interfaces 100-400G adaptées avec une correction d'erreurs directe ouverte (OFEC).

Le module QSFP-DD 400ZR+ est destiné à être utilisé conjointement avec une plateforme hôte pour prendre en charge la transmission DWDM sur des liaisons optiques dans les applications DCI, comme illustré dans la Figure 1. Le module fournit un transport 400GE dans des facteurs de forme compacts standard de l'industrie, ce qui rend cette technologie idéale pour l'intégration avec des commutateurs et routeurs de fabric DCI haute performance. Grâce aux capacités intégrées de multiplexage client 100GE, il peut être utilisé comme un transpondeur hautement intégré pour des clients 4x100GE dans les applications d'interconnexion de centres de données.

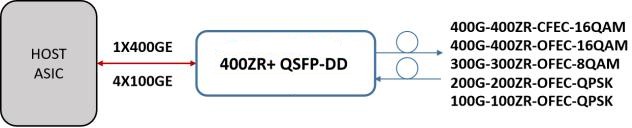

Figure 1 Diagramme d'application du module - Émetteur-récepteur 400ZR+

Le module est une implémentation complète d'un émetteur-récepteur cohérent haute performance capable de fonctionner dans des réseaux télécom et des centres de données haute performance.

MODE DE FONCTIONNEMENT

Le module fonctionne comme un émetteur-récepteur Ethernet, prend en charge les modes 1×400GE et 4×100GE sur l'interface hôte/client jusqu'à sa capacité optique côté ligne configurée.

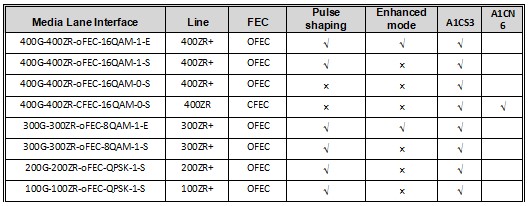

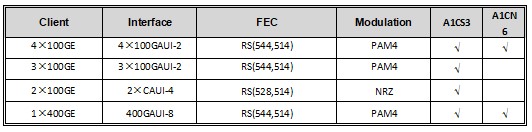

Tableau 3 Mode côté ligne

Tableau 4 Mode côté hôte

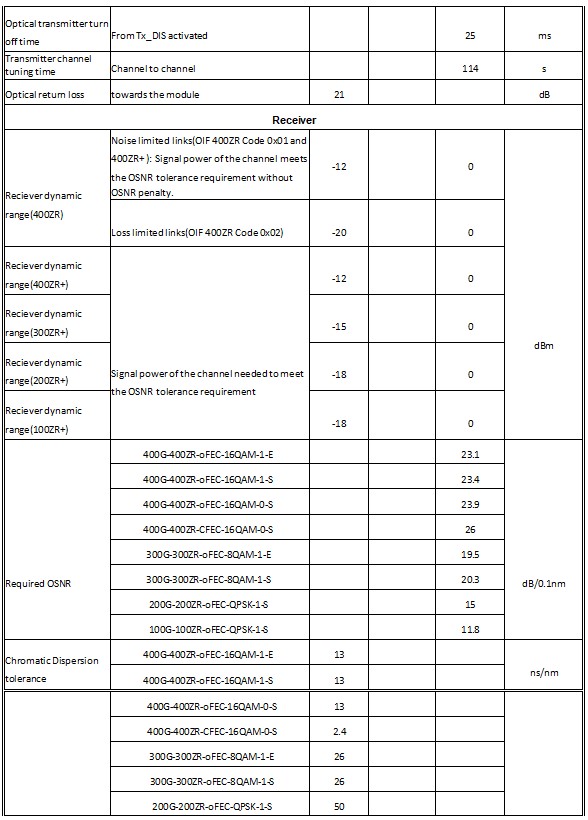

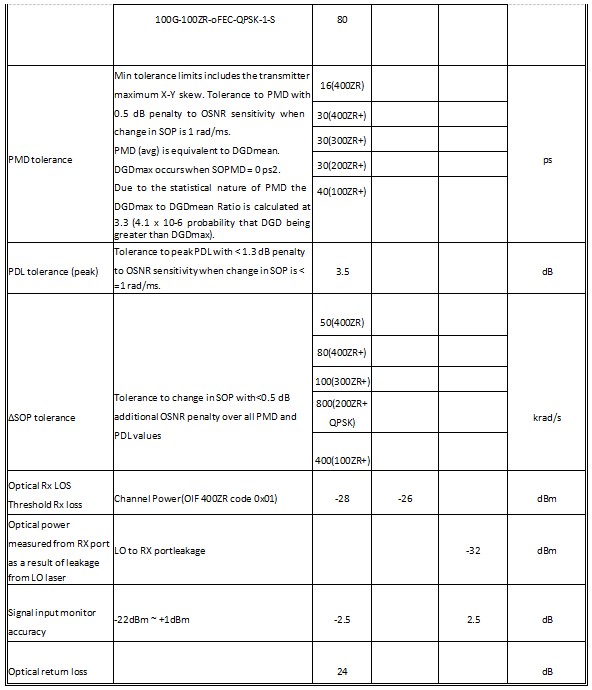

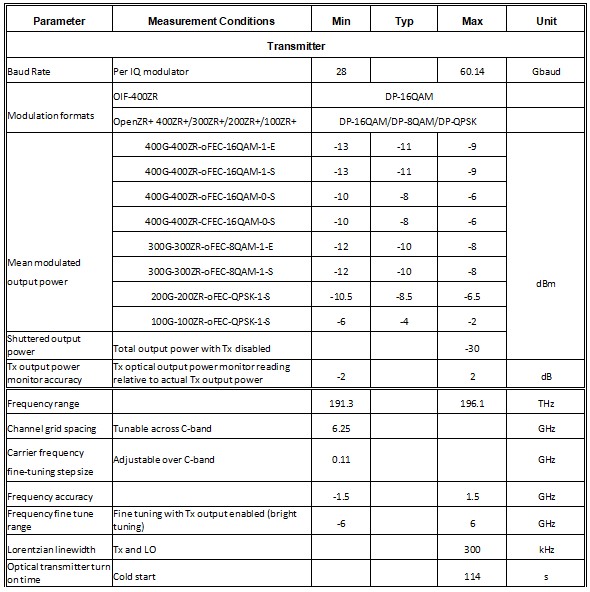

SPÉCIFICATIONS OPTIQUES ET ÉLECTRIQUES

DÉFINITION DE L'INTERFACE

Description

Le module contient un circuit imprimé avec connecteur composé d'une seule carte à palette avec 38 pastilles

sur le dessus et 38 pastilles sur le dessous de la carte à palette, soit un total de 76 contacts d'interface électrique de type bord de carte, vers la logique externe côté hôte/client conforme à la spécification matérielle QSFP-DD. L'interface de voie réseau est un connecteur LC duplex couplé à une fibre optique transportant le signal cohérent DP-16QAM dans la bande C.

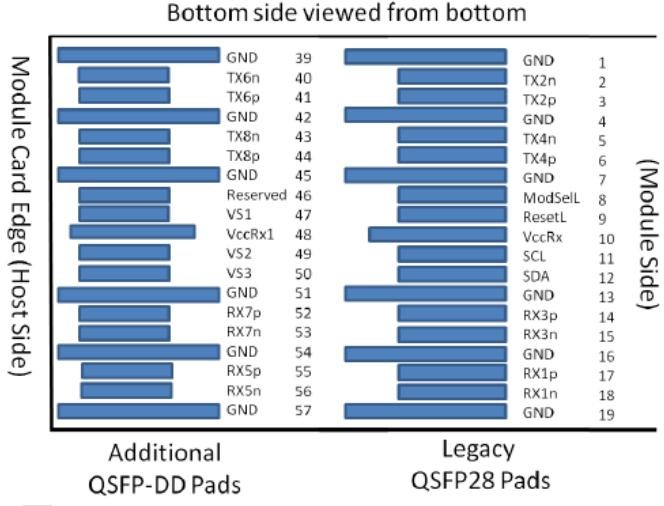

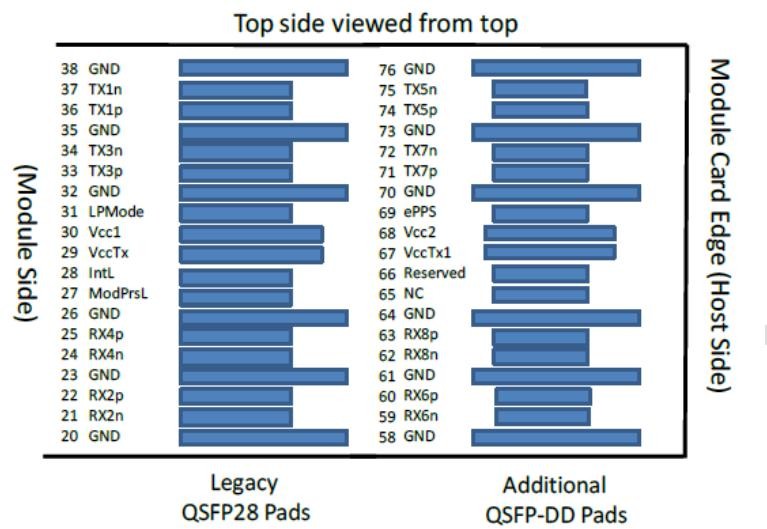

Figure 2 Brochage du module QSFP-DD

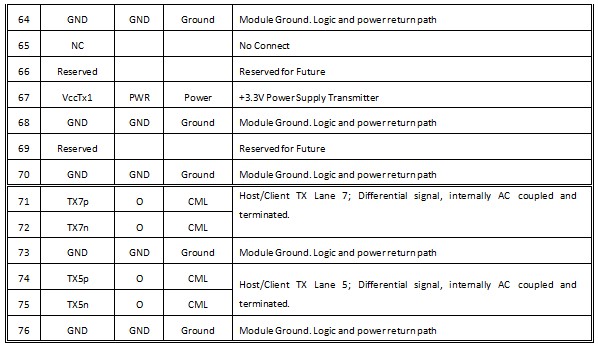

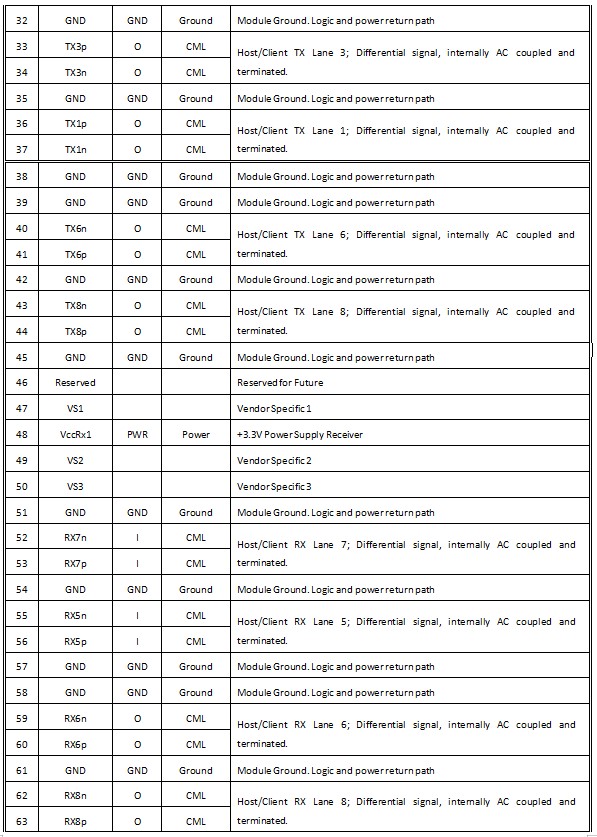

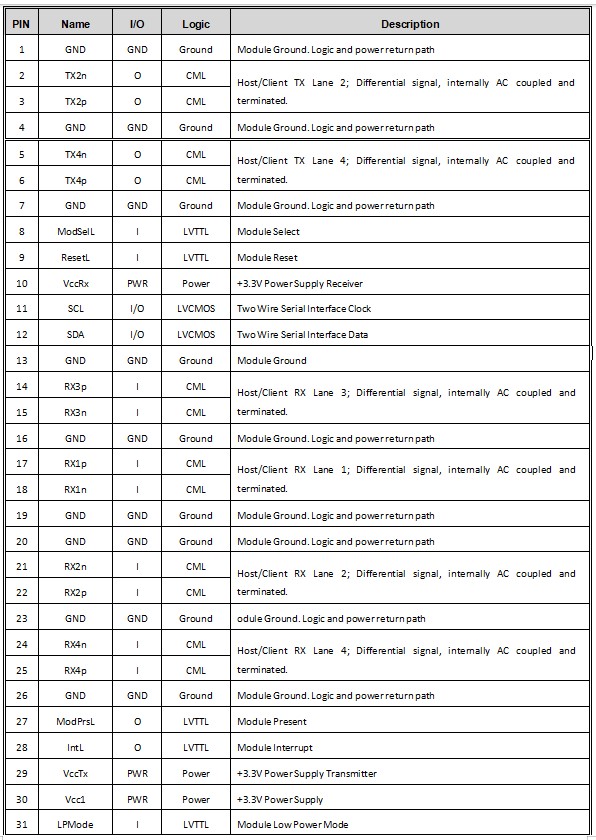

Tableau 6 Description des broches

QSFP-DD utilise une masse commune (GND) pour tous les signaux et l'alimentation. Tous les éléments sont communs au sein du module QSFP-DD et toutes les tensions du module sont référencées à ce potentiel sauf indication contraire. Connectez-les directement

au plan de masse commun des signaux de la carte hôte.

Toutes les broches spécifiques au fournisseur, réservées ou sans connexion doivent rester non connectées sur l'hôte.

Signaux matériels électriques basse vitesse

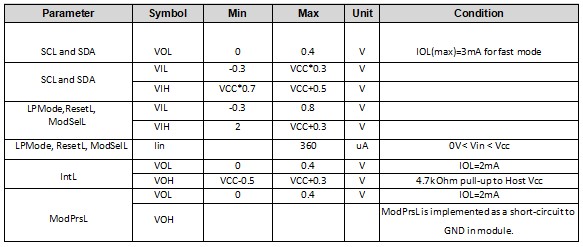

Tableau 7 Signaux de contrôle et de détection basse vitesse

SCL et SDA

SCL et SDA sont une interface série à 2 fils entre l'hôte et le module utilisant le protocole I2C. SCL est défini comme le signal d'horloge de l'interface série et SDA comme le signal de données de l'interface série. Les deux signaux sont à drain ouvert, fonctionnent en TTL basse tension (LVTTL) à Vcc et nécessitent des résistances de rappel vers +3,3 V sur l'hôte. La valeur de la résistance de rappel doit être comprise entre 1 k ohm et 4,7 k ohms selon la charge capacitive.

ModSelL

ModSelL est un signal d'entrée tiré vers Vcc dans le module QSFP-DD. Lorsqu'il est maintenu à un niveau bas par l'hôte, le module répond aux commandes de communication série à 2 fils. Lorsque ModSelL est à l'état « Haut », le module ne doit répondre ni acquitter aucune communication d'interface à 2 fils provenant de l'hôte.

Afin d'éviter les conflits, le système hôte ne doit pas tenter de communications d'interface à 2 fils pendant le temps de désactivation ModSelL après la désélection de tout module QSFP-DD. De même, l'hôte doit attendre au moins la durée d'activation ModSelL avant de communiquer avec le module nouvellement sélectionné. Les périodes d'activation et de désactivation de différents modules peuvent se chevaucher tant que les exigences de synchronisation ci-dessus sont respectées.

ResetL

Le signal ResetL est tiré vers Vcc dans le module. Un niveau bas sur le signal ResetL pendant une durée supérieure à la longueur minimale d'impulsion (t_Reset_init) déclenche une réinitialisation complète du module, ramenant tous les paramètres utilisateur du module à leur état par défaut.

LPMode

LPMode est un signal d'entrée. Le signal LPMode est tiré vers Vcc dans le module QSFP-DD. LPMode est utilisé pour le contrôle du mode d'alimentation du module.

ModPrsL

ModPrsL est tiré vers Vcc Host sur la carte hôte et tiré vers le niveau bas dans le module. ModPrsL est activé à l'état « Bas » lorsque le module est inséré. ModPrsL est désactivé à l'état « Haut » lorsque le module est physiquement absent du connecteur hôte grâce à la résistance de rappel sur la carte hôte.

IntL

IntL est un signal de sortie. Le signal IntL est une sortie à collecteur ouvert et doit être relié à Vcc Host sur la carte hôte. Lorsque le signal IntL est activé à l'état bas, cela indique un changement d'état du module, un défaut de fonctionnement possible du module ou un état critique pour le système hôte.

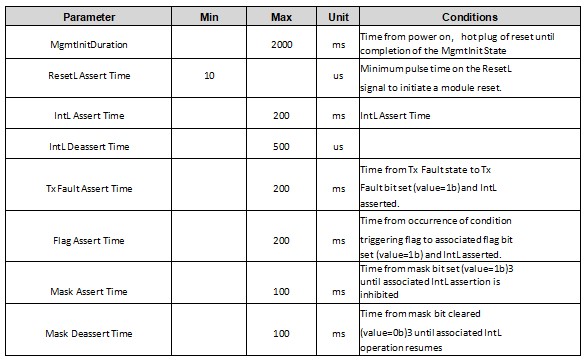

Tableau 8 Paramètres de synchronisation des signaux hôte
