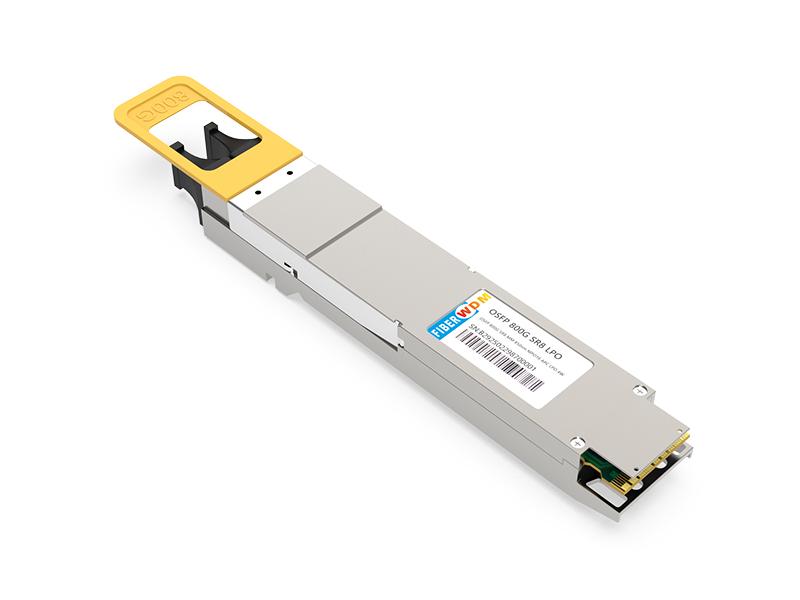

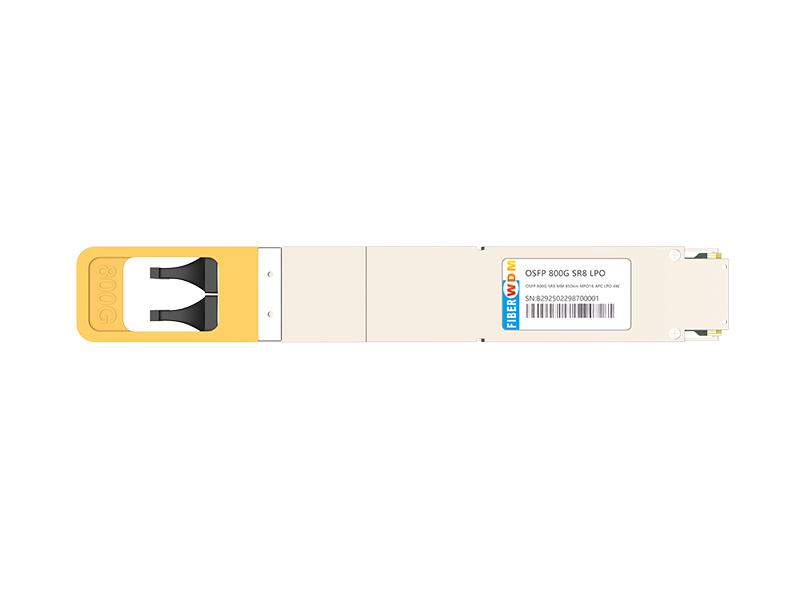

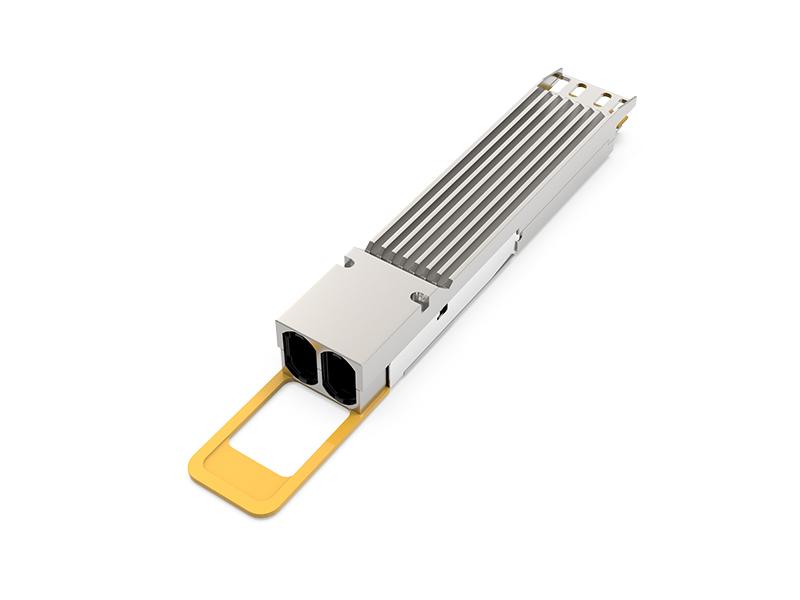

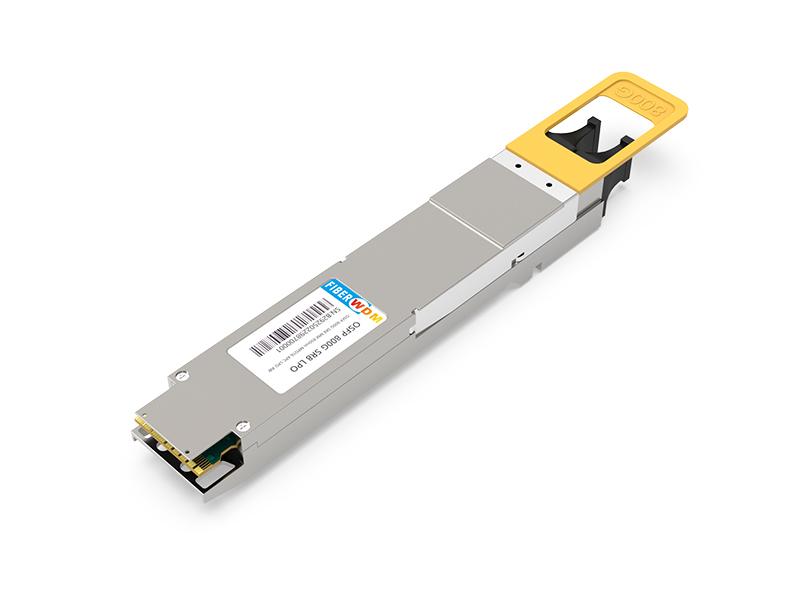

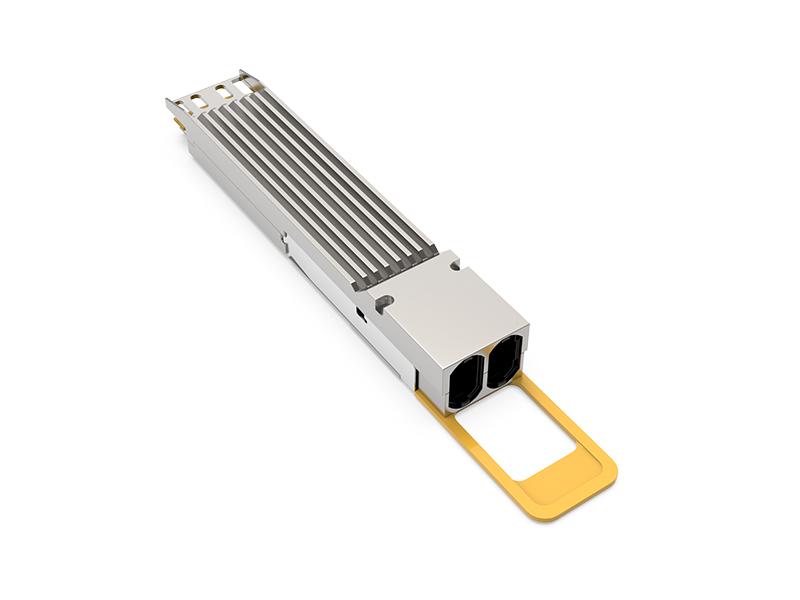

800G SR8 OSFP LPO Transceiver
800G SR8 OSFP LPO Transceiver 800G SR8 OSFP LPO Transceiver 800G SR8 OSFP LPO Transceiver 800G SR8 OSFP LPO Transceiver 800G SR8 OSFP LPO Transceiver 800G SR8 OSFP LPO Transceiver

Émetteur-récepteur OSFP LPO 800G-SR8

CARACTÉRISTIQUES:

  • Émetteur-récepteur multimode OSFP 800G SR8 enfichable à chaud
  • Conforme à la norme OSFP MSA Type2 à sommet plat
  • Conforme à la révision CMIS Rev 4.0 ou supérieure
  • Réseau VCSEL 850 nm intégré et réseau PD sans DSP ni CDR

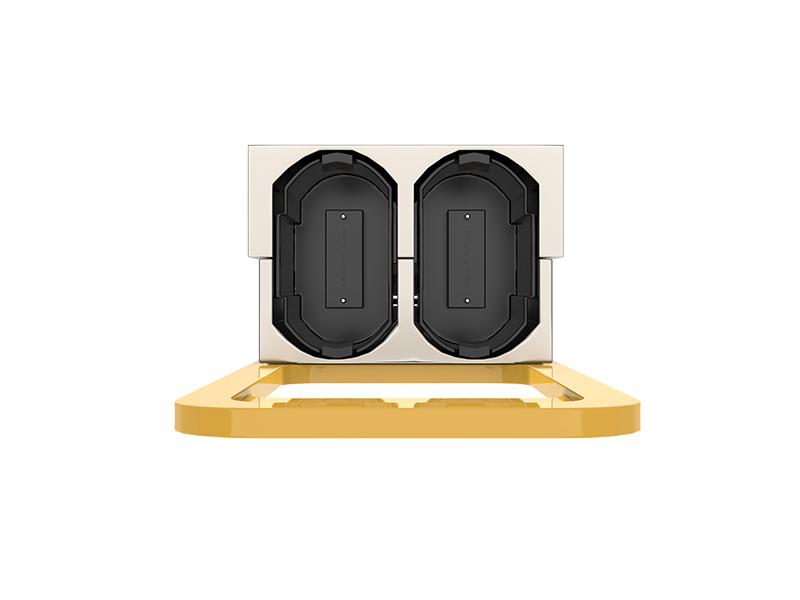

  • Prises MPO-16 APC  Consommation électrique maximale 4 W
  • Alimentation simple de 3,3 V
  • Température de fonctionnement du boîtier 0°C à 70°C
Se renseigner Télécharger
  • Les détails du produit

Émetteur-récepteur OSFP LPO 800G-SR8

Valeurs nominales maximales absolues

Paramètre Symbole Min Max Unité

Température de stockage

TS

-40

85

ºC

Tension d'alimentation

VCC

-0,5

3.6

V

Humidité relative (sans condensation)

RH

5

95

%

Conditions de fonctionnement recommandées

Paramètre

Symbole

Min.

Typique

Max.

Unité

Notes

Température du boîtier de fonctionnement

TOPR

0

70 °C

Tension d'alimentation

VCC

3.135

3.3

3.465

V

Dissipation de puissance maximale

PD

4 W

Taux de signalisation par voie

SRL

53.125

GBd

PAM4

Spécifications optiques de l'émetteur

Paramètre

Symbole

Min.

Typique Max. Unité

Longueur d'onde

λC

844

850 863

nm

largeur spectrale RMS

∆λrms

0,6

nm

Puissance de lancement moyenne, chaque voie

AOPL

-1,0 3.0

dBm

Puissance de lancement moyenne de l'émetteur OFF, chaque voie

DANDY

-30

dBm

Taux d'extinction, chaque voie

Urgences

3

dB

Tolérance de perte de retour optique

ORL

14

dB

Réflectance de l'émetteur

TR

-26

dB

Spécifications optiques du récepteur

Paramètre Symbole Min. Typique Max. Unité

Longueur d'onde

λC

842

850 863

nm

Seuil de dommage, puissance optique moyenne, chaque voie

AOPD

5

dBm

Puissance de réception moyenne, chaque voie

AOPR

-6,3 4.0

dBm

Puissance de réception (OMAouter), chaque voie

OMAR

3,5

dBm

Réflectance du récepteur

RR

-20

dB

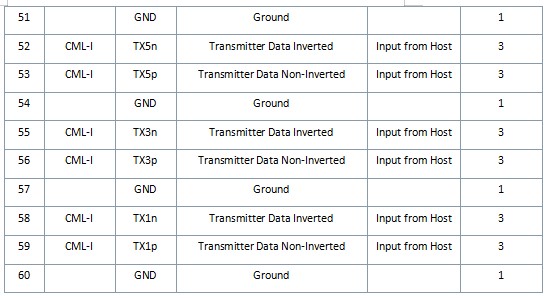

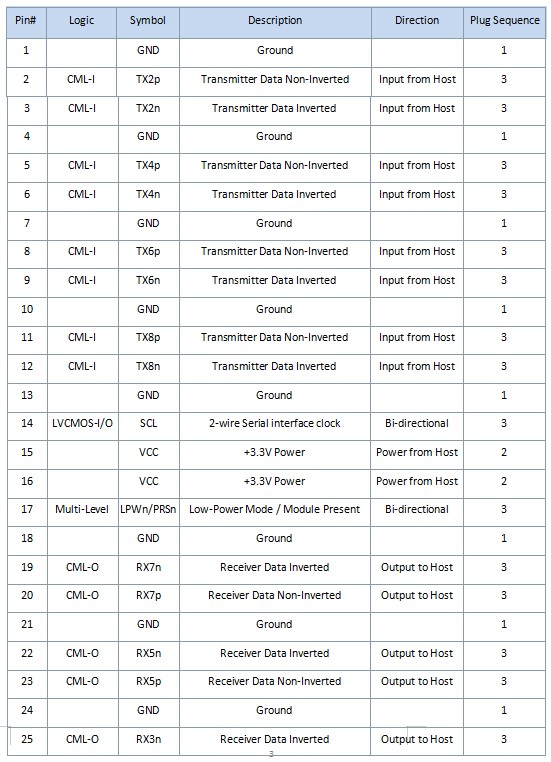

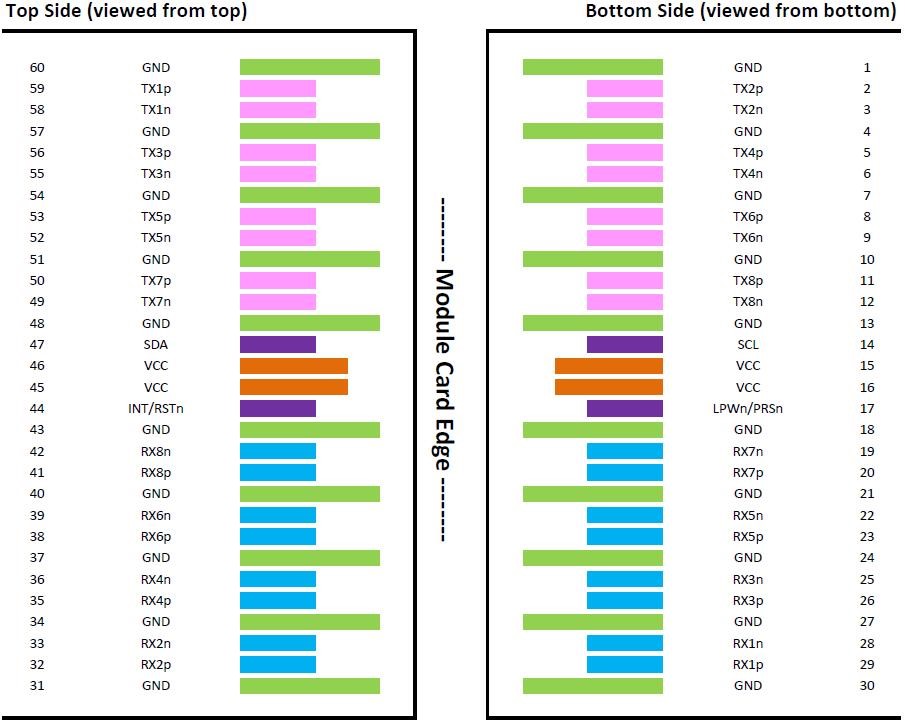

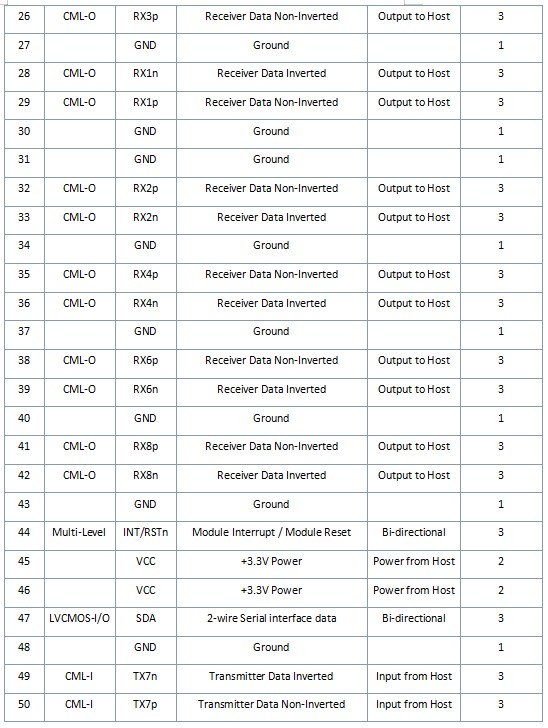

Définitions des broches

800G LPO Transceiver

Figure 1 – Module OSFP Pinou

800G LPO Transceiver 800G LPO Transceiver 800G LPO Transceiver

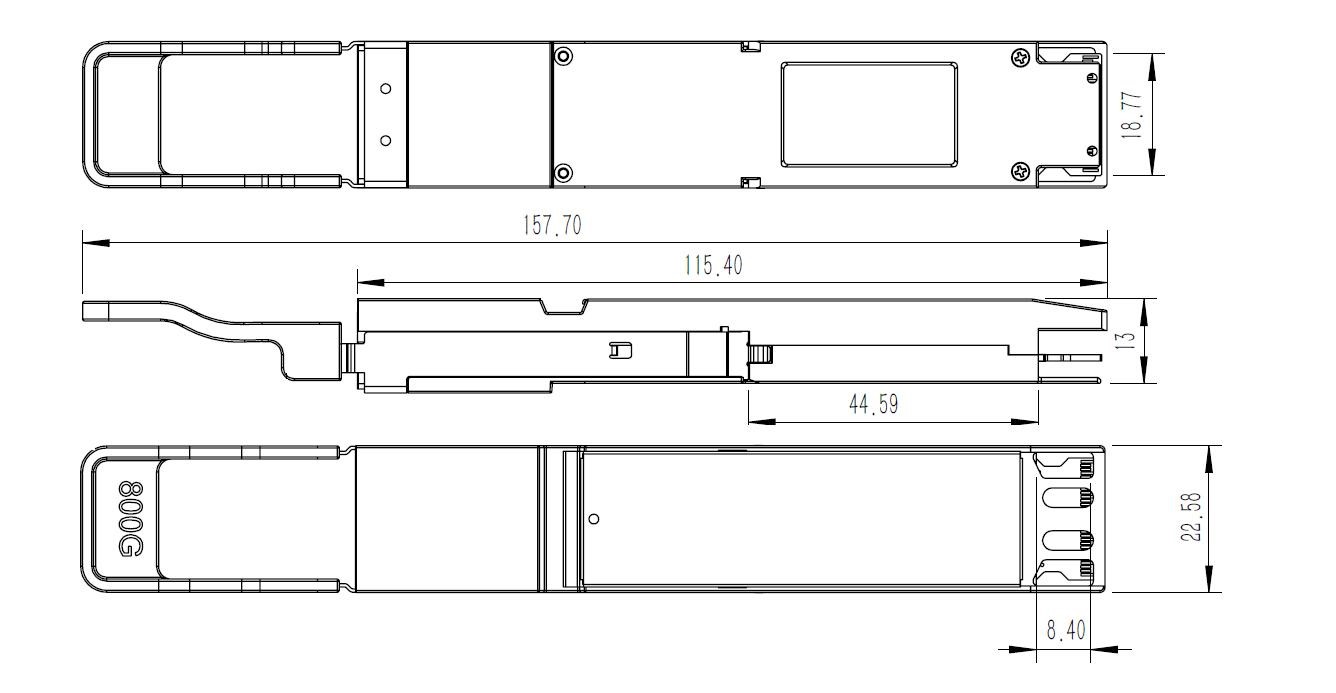

Dimensions mécaniques

800G SR8 OSFP LPO

Figure 2 – Dimensions mécaniques.

Informations de commande

Numéro de pièce

Description

OSFP-800G-LPO-SR8

800 Gbit/s, OSFP, MPO16, 850 nm MMF, SR8, LPO, Type 2 à sommet plat
