Atmospheric Coherent Detection LiDAR Pulsed Light Source

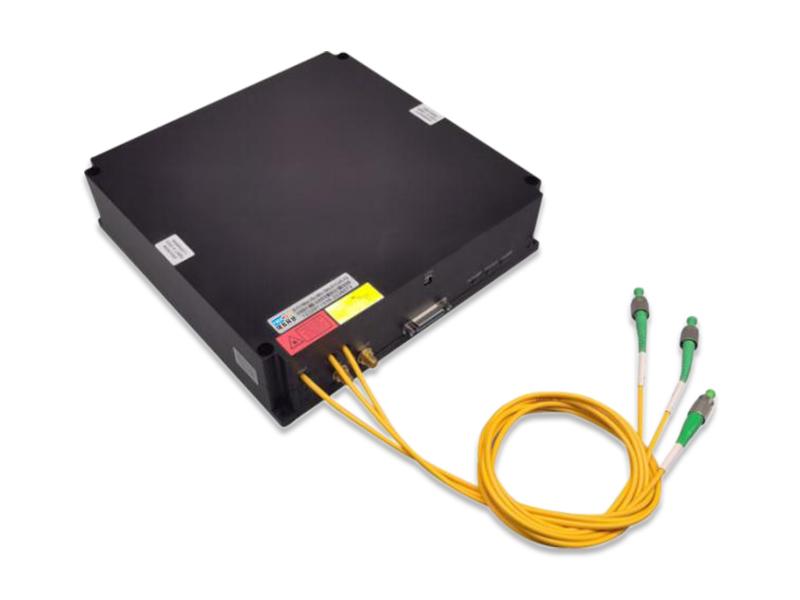

Source de lumière pulsée LiDAR à détection cohérente atmosphérique

Source de lumière pulsée LiDAR à détection cohérente atmosphérique

Caractéristiques

  • Énergie d'impulsion élevée : 300 µJ
  • Largeur d'impulsion : 100 à 800 ns (réglable)
  • Paramètres d'impulsion intégrés, démarrage en une seule touche
  • Haute intégration, petite taille, léger
Renseignez-vous maintenant Télécharger
  • Détails du produit

Source de lumière pulsée LiDAR à détection cohérente atmosphérique

La surveillance atmosphérique revêt une importance capitale pour la sécurité aérospatiale, le domaine environnemental, la météorologie et les prévisions météorologiques. Basée sur le principe de l'effet Doppler, FIBREWDM a lancé un module intégré pour améliorer la commodité et la fiabilité de la construction du système.

La source lumineuse LIDAR à détection cohérente atmosphérique de 300 uJ est basée sur la conception de la structure MOPA, intégrant un laser à largeur de ligne ultra-étroite développé par nos soins, la largeur de ligne peut être aussi étroite que kHz, l'AOM intégré avec la conception de circuit unique supprime efficacement la distorsion du signal d'impulsion, optimise le chemin optique d'amplification à plusieurs étages, supprime efficacement la diffusion Brillouin excitée et réalise une sortie d'énergie d'impulsion élevée de 300 uJ.

Applications

  • Mesure du vent Doppler
  • Surveillance météorologique
  • Surveillance des polluants atmosphériques
  • Surveillance des parcs éoliens des aéroports
High Pulse Energy LiDAR

Modèle : FW-LiDAR-PS-EXX-TY

Niveau de puissance

E01

E10

E30

/

Mode de fonctionnement

Impulsion

État de polarisation

Entièrement PM

Longueur d'onde de travail (nm)

1550±2(UIT)

Largeur de ligne (KHz)

＜200

＜5

Sortir

Décalage de fréquence (MHz)

-160 80

Rapport d'impulsion désactivée (dB)

≥100

Répétition (KHz)

Synchronisation interne et externe

Largeur d'impulsion par défaut (ns)

250 200 600

Énergie d'impulsion unique max. (uJ)

≥10

≥100

≥ 300

Puissance optique maximale (W)

≥50

≥ 500

Puissance optique moyenne (W)

≥ 0,1 à 20 kHz

≥1 à 10 kHz

≥3@10KH

Circulateur

√

Commutateur optique 1*4

√ ✖

Taux d'extinction de polarisation (dB)

≥18

Type de fibre de sortie

PM1550

PLMA-GDF-25/300

Lumière intrinsèque

Sortie spectrale intrinsèque

0,9 à 1,5

≥1,5

Température de fonctionnement (℃)

T2 : -40~60

T1 : -10 à 60 ; T2 : -40 à 60

Température de stockage (℃)

-40~85

Alimentation (V)

24

18~24

Synchronisation externe

5,5 V ≥ Niveau élevé > 3 V, Niveau faible < 0,4 V, Largeur d'impulsion (signal électrique) > 100 ns ; Impédance d'adaptation 50 Ω ou haute impédance, Interface SMA

Dimensions (mm)

180*150*45

200*200*50

Consommation électrique (W)

≤25

≤65

≤100

Poids (kg)

≤1,2

≤2,2

Modèle : FW-LiDAR-PS-EXX-TY ;

EXX : Énergie d'impulsion unique, par exemple : E01 : Sortie d'énergie d'impulsion unique 10 uJ ;

TY : Température de fonctionnement, par exemple : T1 : -10~60℃ ; T2 : -40~60℃

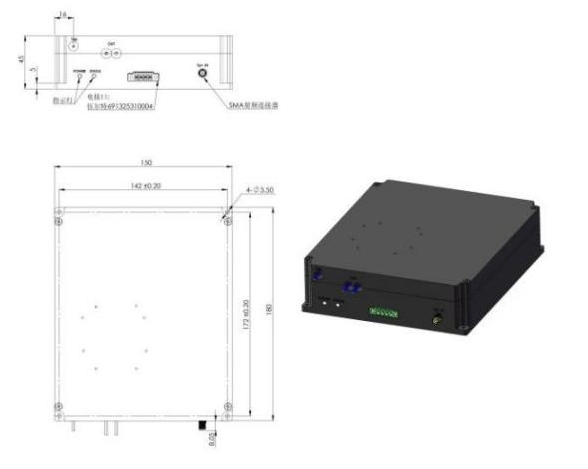

Dimensions : 180 x 150 x 45 mm

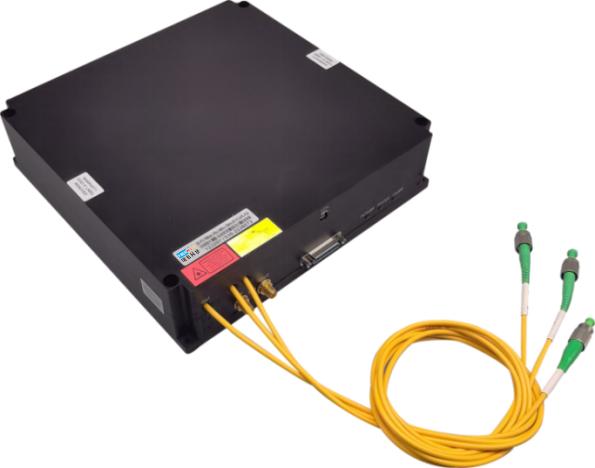

300μJ Pulsed Light Source

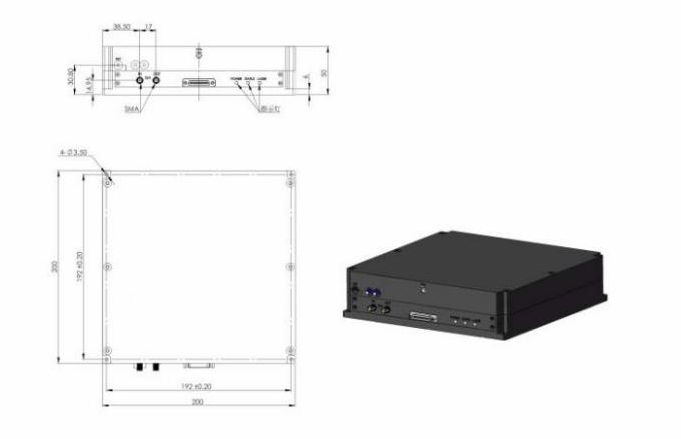

Dimensions : 200 x 200 x 50 mm

LiDAR Pulsed Light Source

Pour toute information sur les commandes et les solutions personnalisées, veuillez nous contacter : ventes@fiberwdm.com
