DAS Integrated Optical Module
Module optique intégré DAS Module optique intégré DAS Module optique intégré DAS Module optique intégré DAS Module optique intégré DAS

Module optique intégré DAS

Détection acoustique à fibre distribuée (DAS), basée sur le principe de l'OTDR de phase, utilisant une seule fibre optique ordinaire comme transmission, la lumière diffusée par Rayleigh à l'intérieur de la fibre pour détecter, obtenir des informations de phase et de fréquence, pour réaliser la détection du son, des vibrations et d'autres signaux, largement utilisé dans le pétrole, les gazoducs, la sécurité périmétrique, le transport ferroviaire à grande vitesse et d'autres domaines.

Pour le domaine de la détection acoustique distribuée par fibre optique, FIBERWDM a lancé un module intégré DAS, intégrant un laser à largeur de raie ultra-étroite développé en interne (largeur de raie < 3 kHz, 80 M_AOM), un amplificateur d'impulsions et un photodétecteur équilibré. Ce module est hautement intégré, compact et hautement fiable.

Renseignez-vous maintenant Télécharger
  • Détails du produit

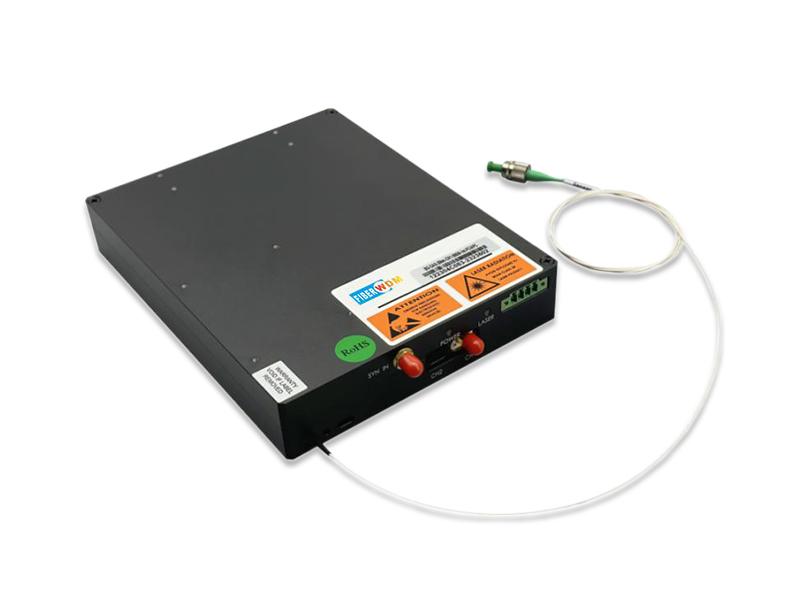

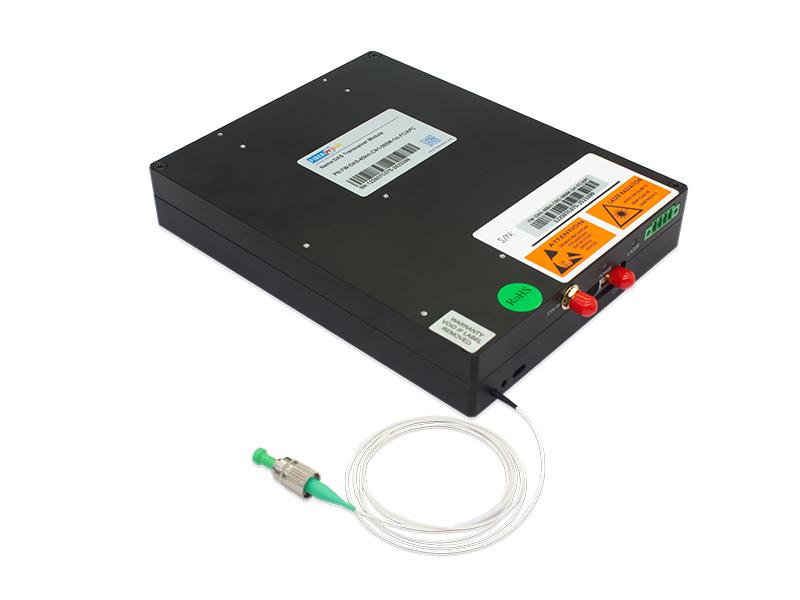

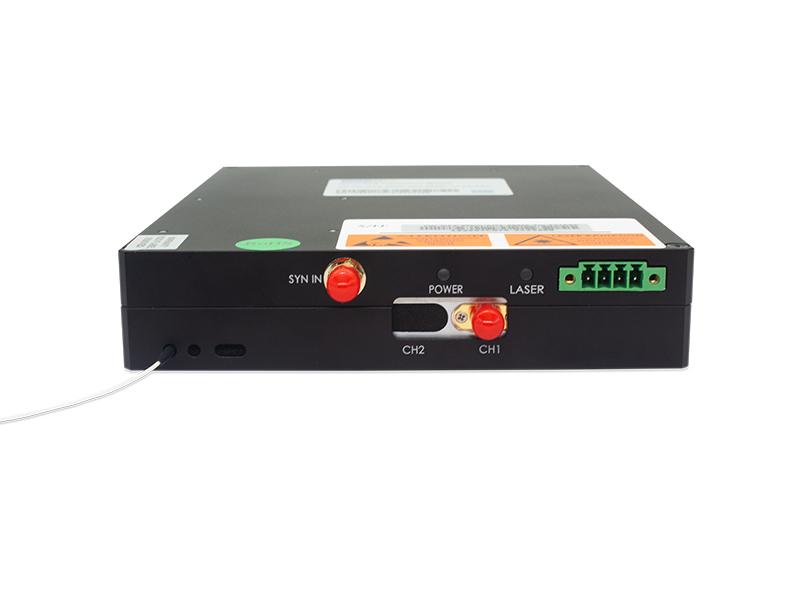

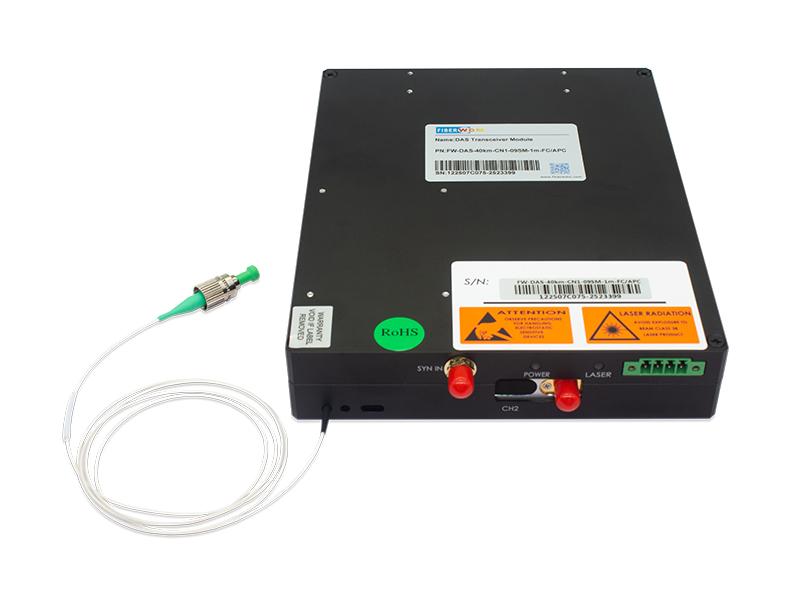

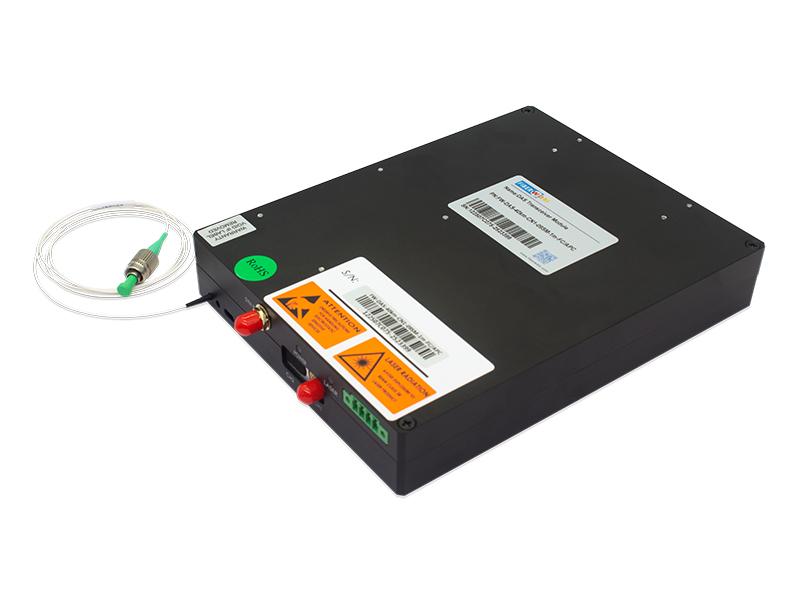

Module optique intégré DAS

Caractéristiques

  • Hautement intégré (UNL, AOM, EDFA, BPD)
  • Température de fonctionnement : -15~55℃
  • Haute fiabilité et stabilité
  • Mode de contrôle flexible
  • Canal simple / double

Applications

  • Oléoducs et gazoducs
  • Périmètre de sécurité
  • Train à grande vitesse
  • Câbles d'alimentation

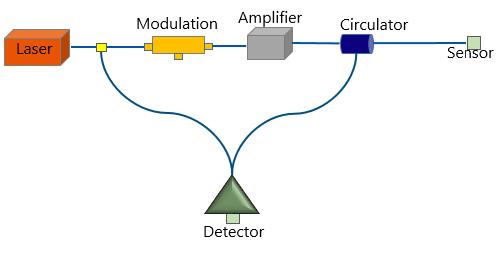

Chemin optique

DAS optical module

Spécifications du produit

Modèle de produit : FW-DASXXX

Paramètres

Min

Typique

Max

Unité

Distance de détection

- 20 40 km

Longueur d'onde centrale

-

1550.12

nm

largeur de ligne

- - 3

Khz

Largeur d'impulsion

60 100 -- ns

Taux de répétition

- 2 20

kHz

Puissance optique d'impulsion de crête

- 23 30

dBm

Impédance d'entrée

- 50 -

Ohm

Fréquence de décalage

- 80 -

MHz

Longueur d'onde

800~1700

nm

Gagner

30 000

VIRGINIE

Mode de couplage

CA

-

Bande passante

100

MHz

Mode de modulation

Externe

-

Remarque : 1) Un canal simple et un canal double peuvent être sélectionnés ; XXX : 348 - Canal simple, 349 - Canal double

2) Le rapport signal/bruit à la queue est de 4 dB

P paramètres Indicateur Remarque

Électrique

Alimentation électrique

CC +12 V/terre

Consommation d'énergie

<24W

Température maximale

Mécanique

Dimensions

180*140*30mm

Type de queue de cochon

SMF

Communication

Connecteur

4 broches

Niveau

RS232

Interface

Lire et définir les paramètres

Paramètre

Min

Max

Unité

Température de fonctionnement

-15

+55 °C

Température de stockage

-20

+70

°C

Humidité associée

5

95

%

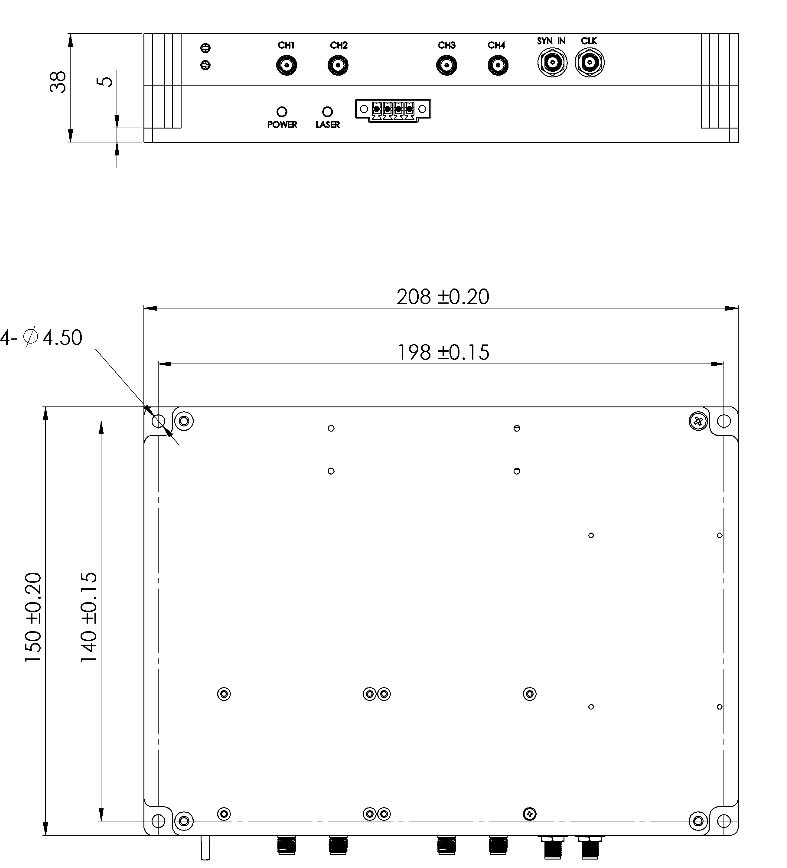

Dimension mécanique

DAS optical module

Pour toute information sur les commandes et les solutions personnalisées, veuillez nous contacter : sales@fiberwdm.com
