Carte d'acquisition de données haute vitesse double canal 250 MSps

Carte d'acquisition de données haute vitesse double canal 250 MSps

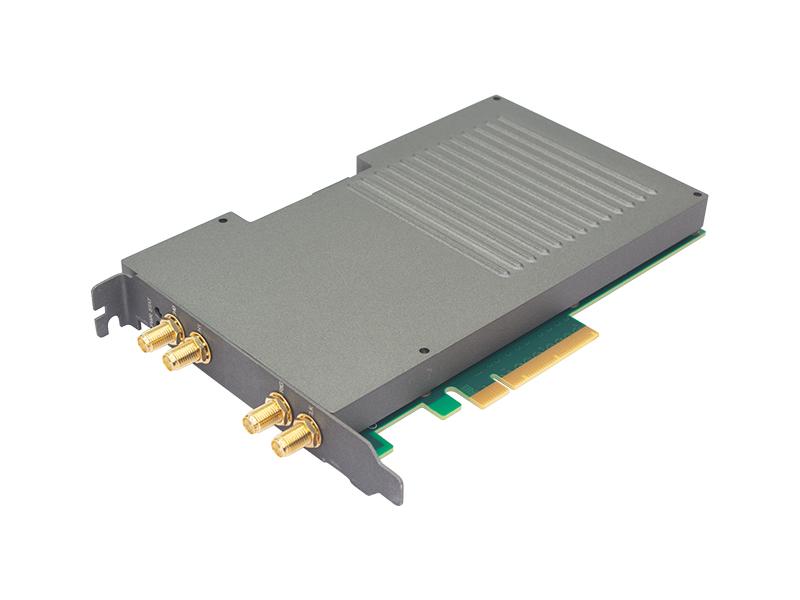

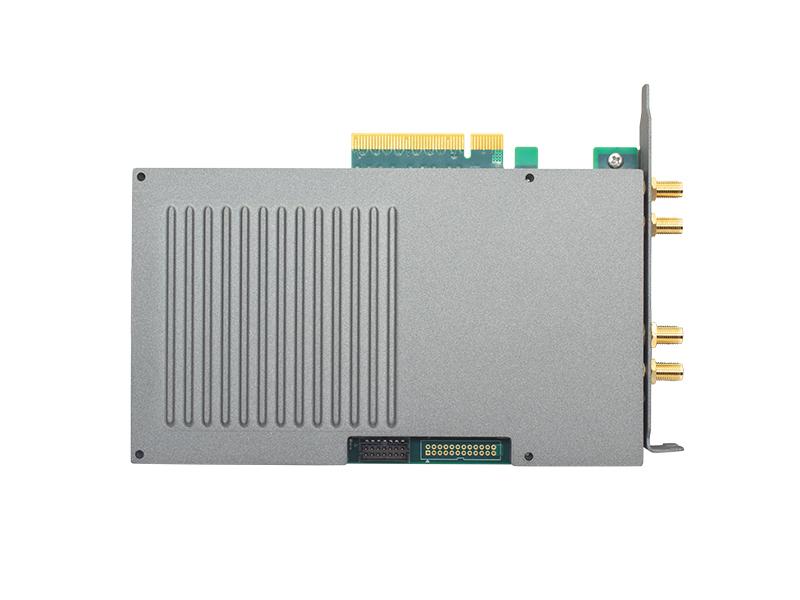

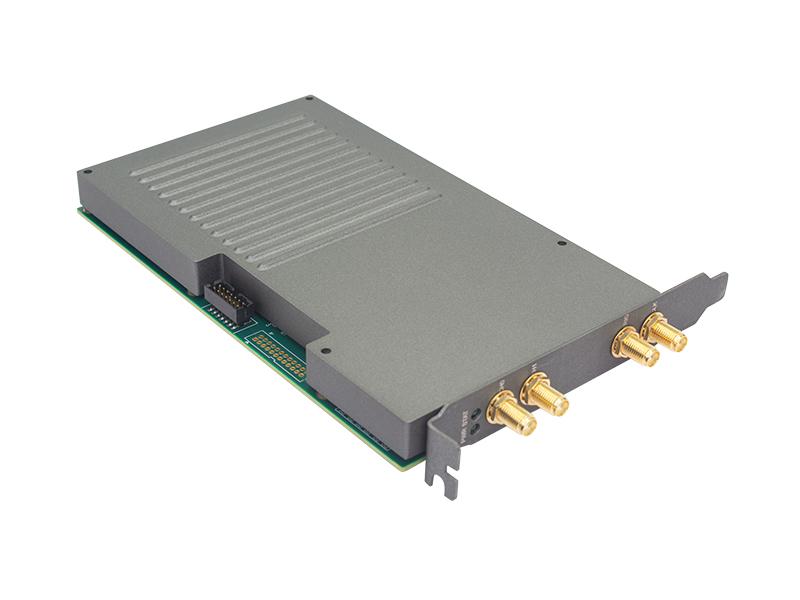

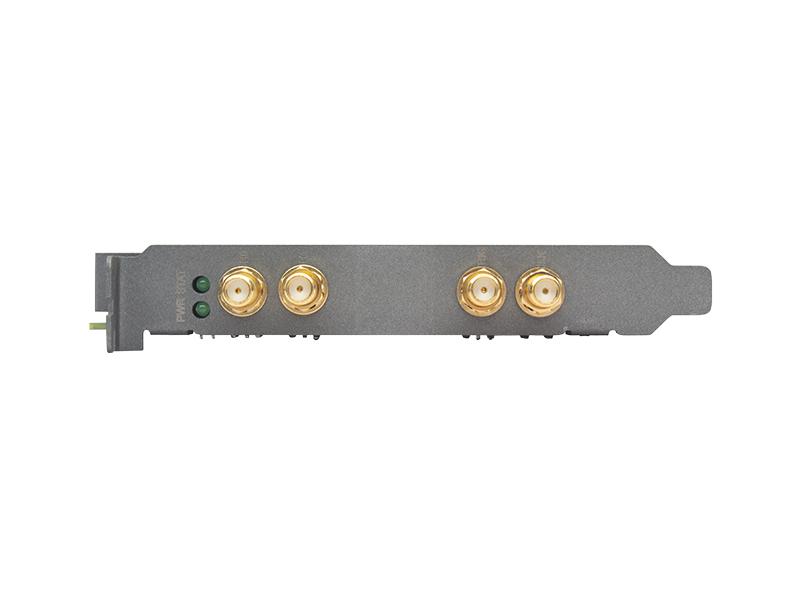

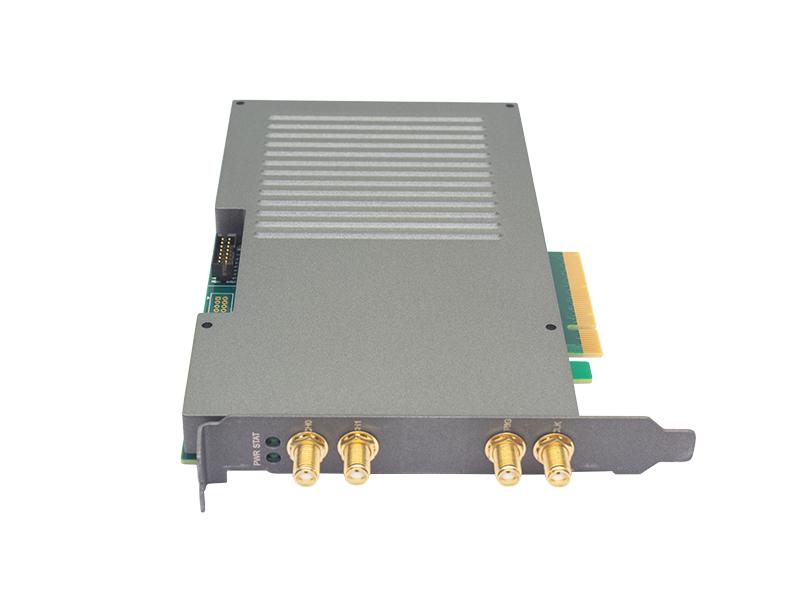

La carte PCIe-6920 est une carte d'acquisition de données haute vitesse PCIe x8, double canal, 14 bits, avec une fréquence d'échantillonnage de 250 MSps. Elle intègre une puce FPGA haute performance dotée de nombreuses ressources de multiplication et de mémoire RAM. Grâce à son cache de données haute capacité et à sa technologie de transmission de données à haut débit, elle prend en charge le chargement en temps réel des données brutes, avec un débit pouvant atteindre 2 Go/s. Son pilote offre une excellente compatibilité et prend en charge plusieurs versions 32/64 bits de Windows 7, Windows 8, Windows 10, CentOS et Ubuntu.

  • Détails du produit

Carte d'acquisition de données haute vitesse double canal 250 MSps

Caractéristiques

  • Échantillonnage synchronisé en temps réel sur deux canaux 14 bits
  • Fréquence d'échantillonnage de 250 MHz
  • Couplage CC, impédance d'entrée de 50 Ω
  • Plage de tension d'entrée : 2 Vpp
  • Bande passante analogique de 0 à 125 MHz
  • SFDR de 88 dBc
  • Impulsion de déclenchement en sortie, E/S numériques 16 canaux
  • Interface de transmission haut débit PCI Express x8 voies
  • 2 Go de mémoire cache de données haute vitesse DDR3

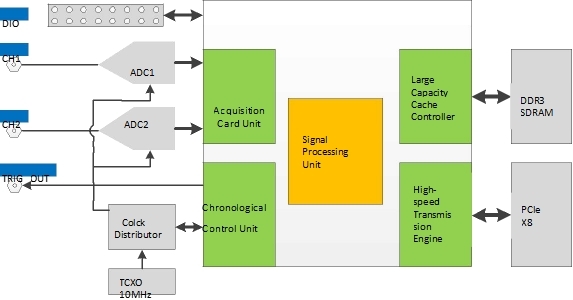

Schéma fonctionnel du système

250MSps Dual-channel High-speed Data Acquisition Card

Caractéristiques

Canal d'entrée

Numéro du canal d'entrée

2

Impédance d'entrée

50±1%

Ω

Plage du signal d'entrée

2 Vc-c/10 dBm

Mode de couplage d'entrée

CC (couplage CA personnalisable)

Résolution

14

morceaux

Bande passante (-3 dB)

0-125 (Autres bandes passantes personnalisables)

MHz

Plage dynamique sans parasites (SFDR)

Entrée -1 dBFS/200 MSps

fIN=26MHz

88,5

dBc

fIN=42MHz

88,9

dBc

Rapport signal/bruit (SNR)

Entrée -1 dBFS/250 MSps

fIN=26MHz

70

dBFS

fIN=42MHz

72

dBFS

Intensité sonore moyenne

-140

dBm/Hz

Horloge de référence interne

Fréquence

10

MHz

Stabilité

±0,5 (-20-60 °C)

ppm

Sortie de déclenchement

Tension minimale de niveau haut

3.3

V

Résolution de largeur d'impulsion

4

ns

Largeur d'impulsion minimale

4

ns

Entrée/Sortie numérique

Numéro de chaîne

16

Niveau standard

3,3 V LVTTL

Capacité de pilotage de la sortie

8 (MAX)

mA

Débit du signal

50 (MAX)

Mbps

Cache embarqué

2

GB (DDR3L)

Alimentation électrique et consommation électrique

  • Tension d'alimentation : 12 V (alimentation Goldfinger)
  • Consommation électrique : 18 W (max.)

Plage de température

  • Température de fonctionnement : -20 à 60 °C
  • Température de stockage : -40 à 85 °C

Dimensions mécaniques

  • 181 mm (L) x 111 mm (l) x 20 mm (P)
