DTS Integrated Module
Module intégré DTS

Module intégré DTS

Caractéristiques

  • DAQ intégré : température de sortie directe
  • Distance de détection : 25 km (SM), 15 km (MM), 5 km (haute précision)
  • Raccourcir le cycle de R&D des clients
Renseignez-vous maintenant Télécharger
  • Détails du produit

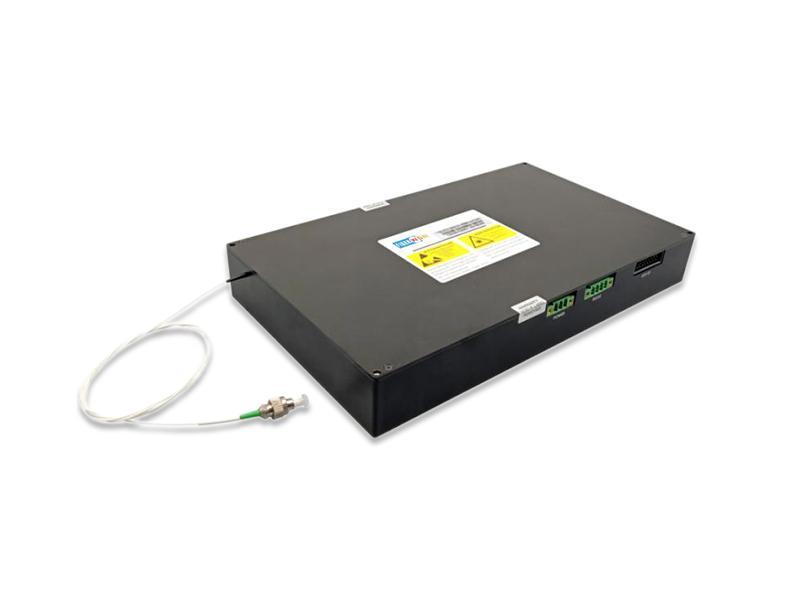

Module intégré DTS

Module de détection de fibre de température distribuée (DTS) basé sur le principe de diffusion Raman, une seule fibre optique comme transmission, l'utilisation de fibre optique à l'intérieur de la lumière Stokes et de la lumière anti-Stokes sur la température du degré différent de sensibilité à la résolution de température, largement utilisé dans l'énergie électrique, la surveillance de la température des câbles, la mesure et la détection de la température des oléoducs et gazoducs, le métro, les tunnels, les bâtiments et autres détections d'incendie.

FIBREWDM Pour la détection de température par fibre optique distribuée, nous avons lancé le module intégré DTS avec carte d'acquisition de données. Ce module intègre une source lumineuse Raman DTS, un WDM, un APD et une carte d'acquisition de données. Le port réseau transmet directement les informations de température. Ce module est hautement intégré, compact et hautement fiable.

Caractéristiques

  • DAQ intégré : température de sortie directe
  • Distance de détection : 25 km (SM), 15 km (MM), 5 km (haute précision)
  • Raccourcir le cycle de R&D des clients

Applications

  • Surveillance de la température du câble d'alimentation
  • Mesure de la température des pipelines de pétrole et de gaz
  • Détection d'incendie chimique dans les champs pétrolifères
  • Détection d'incendie dans les métros, les tunnels et les bâtiments

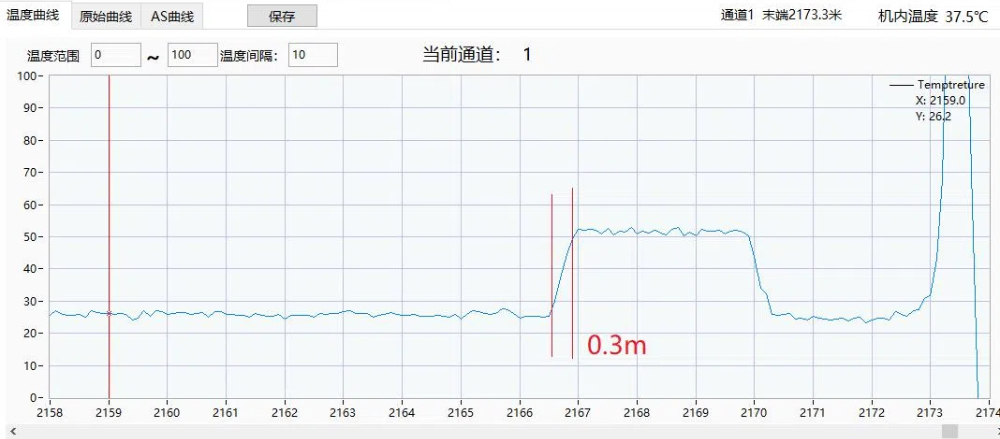

Résolution spatiale

DTS Integrated Module

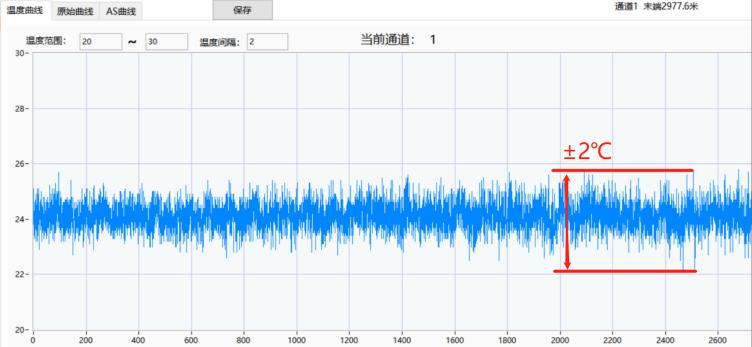

Précision de la température

DTS Integrated Module

Spécifications du produit

Paramètres Multimode Haute précision monomode Unité

Modèle

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

Distance de détection maximale

15 5 25 km

Résolution d'échantillonnage

0,4 0,1 0,4 m

Résolution spatiale

1.0 0,3 5 m

Précision de la position

2 0,4 5.0 m

Temps de mesure

6 6

180～300

s

Précision de la température

±2 ±3 °C

Type de fibre

MM SM -

Résolution de température

0,1 °C

Plage de température

-20 ～ +120

°C

Remarque : 1) L'unité peut être utilisée avec un commutateur optique, tel que 1*4 ou 1*8

2) Plage de mesure de température plus large avec fibre optique spéciale

Paramètres

Indicateur

Remarque

Électrique

Alimentation électrique

CC +12 V/terre

Consommation d'énergie

<25W

Température maximale

Mécanique

Dimensions

250*150*35mm

Type de queue de cochon

62,5 μm MM/SM

Personnalisé

Communication

Sortir

RS485

Modbus

RJ45

UDP/TCP-IP

Interface

Température de sortie

Paramètres

Min

Max

Unité

Température de fonctionnement

-10 +50 °C

Température de stockage

-40 +70 °C

Humidité relative

5 90 %

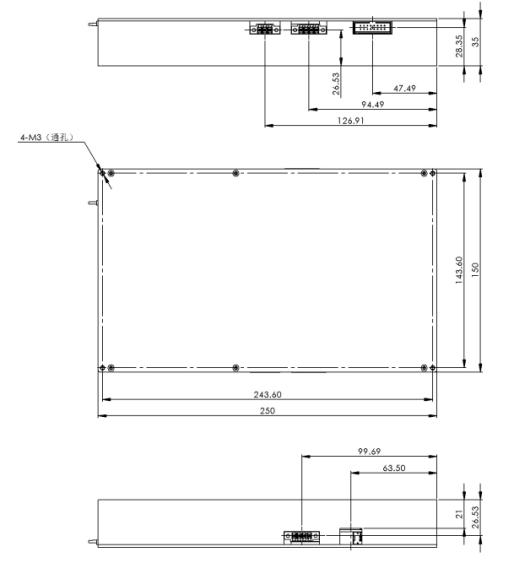

Mécanique

DTS Integrated Module

Pour toute information sur les commandes et les solutions personnalisées, veuillez nous contacter : ventes@fiberwdm.com
