Détecteur à grande vitesse avec amplification

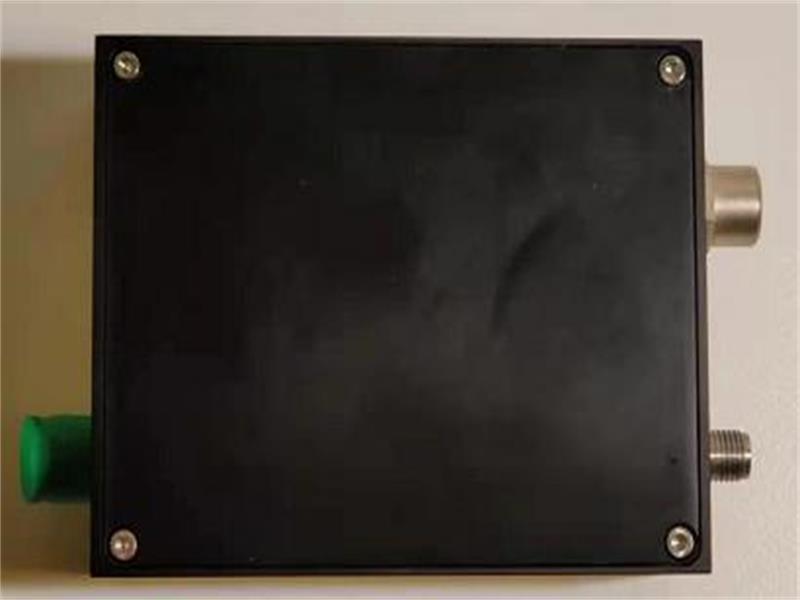

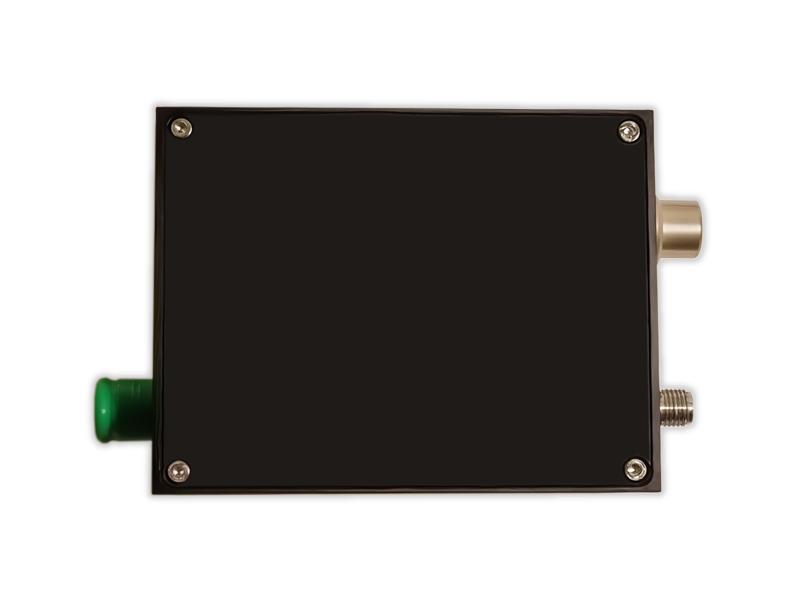

Pour répondre à la demande des clients nationaux en photodétecteurs (PD) haute vitesse entièrement localisés, Fiberwdm a développé deux produits PD haute vitesse avec des bandes passantes supérieures à 18 GHz et 40 GHz après près de deux ans de recherche et développement et d'optimisation. Le PD à 18 GHz présente un temps de montée inférieur à 20 ps, et le PD à 40 GHz, un temps de montée inférieur à 8,5 ps. Leur réactivité n'est pas inférieure à celle de produits similaires importés de Finisar, Thorlabs, etc., et l'oscillation de queue est également bien contrôlée. Cette série de détecteurs haute vitesse ne comprend pas d'amplificateur de transimpédance (TIA) et présente un bruit extrêmement faible. Elle peut être utilisée pour tester les systèmes de communication haut débit et les systèmes laser femtoseconde, et constitue un produit économique et entièrement localisé. L'alimentation linéaire développée indépendamment par Fiberwdm peut répondre pleinement aux exigences des détecteurs à grande vitesse dans les applications de recherche scientifique.

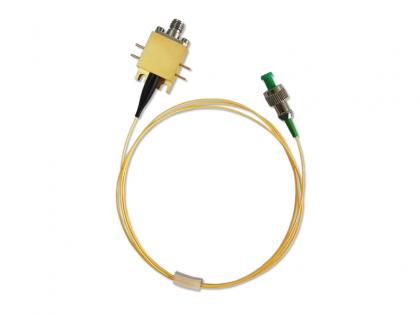

Le module détecteur haute vitesse HSPD4040 est conçu pour les applications numériques et analogiques. Il intègre une photodiode PIN InGaAs dont la longueur d'onde de réponse couvre 1 250 à 1 650 nm, ainsi que l'électronique d'adaptation nécessaire. Le HSPD4040 offre une bande passante allant jusqu'à 40 GHz. Le module fonctionne sur +5 V. Il est compatible avec une entrée fibre monomode standard 9/125 μm. Le port de sortie RF est un connecteur de 2,92 mm d'une impédance de 50 Ω. Le HSPD4040 est hermétiquement scellé et pèse moins de 20 grammes. Certifié ROHS 2.0.

Caractéristiques Chaque canal comprend 8 canaux audio intégrés. Égalisation automatique des câbles, utilisée pour tous les débits inférieurs à 3,2 Gb/s (Belden 1694A). Reclocking automatique 270Mbit/s - 1.48Gbit/s - 3Gbit/s Directement compatible avec les systèmes de caméras HD-SDI Longue capacité de transmission jusqu'à 80 km Remplacement à chaud et branchement à chaud. Gérez tous les modèles pathologiques, transmission de niveau de diffusion entièrement numérique sans compression. Indication d'état LED pour surveiller les conditions de travail. plage dynamique super optique et sans réglage. Longueurs d'onde CWDM 1470 ~ 1610nm en option. plage de température ultra-large de niveau industriel (-20 ℃ ~ + 70 ℃), adaptable à divers environnements.

Les PLC de Fiberwdm sont développés à partir d'un procédé unique de guide d'ondes en verre de silice, avec des fibres optiques alignées avec précision et fiabilité, le tout dans un boîtier miniature. Ils offrent une solution de distribution de lumière économique, compacte et très fiable. Ces dispositifs PLC présentent des performances élevées en termes de faibles pertes d'insertion, de faible PDL, de forte atténuation et d'excellente uniformité sur une large plage de longueurs d'onde (de 1260 nm à 1620 nm) et fonctionnent à des températures allant de -40 °C à +85 °C. Ils sont disponibles en configurations standard 1 × 4, 1 × 8, 1 × 16 et 1 × 32, ainsi qu'en structures personnalisées 2 × 8, 2 × 16, 2 × 32 et 2 × 64.

<ul> <li> CWDM MUX DEMUX, multiplexage jusqu'à 9 canaux pour transmission BIDI à fibre unique </li> <li> Passif, protocole transparent pour Ethernet, FC, OTN, SONET/SDH, etc. </li> <li > Entièrement compatible avec toutes les optiques CWDM ITU-T 1G/10G/25G </li><li> Appliqué aux réseaux CWDM métropolitains et régionaux </li></ul><p><br /></p>

RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL Commutateur optique MEMS PM Dual 1×2 est un commutateur optique à fibre à maintien de polarisation haute performance basé sur la technologie des systèmes micro-électro-mécaniques (MEMS). Il est spécialement conçu pour les applications de communication par fibre optique et de détection nécessitant un maintien strict de l'état de polarisation. Doté d'une architecture avancée d'entraînement par micro-miroir, il offre une perte d'insertion ultra-faible, un taux d'extinction élevé, une vitesse de commutation rapide et une fiabilité exceptionnelle. Il est largement utilisé dans les systèmes de détection par fibre optique, la mesure optique de précision, la microscopie laser à balayage, la surveillance des réseaux de Bragg sur fibre (FBG), la commutation de trajets optiques sensible à la polarisation et d'autres applications exigeantes.

Le gyroscope optique en silicium L2 à 3 axes est un produit photonique sur silicium haute performance dédié à la détection de la vitesse angulaire sur 3 axes avec une grande précision. Il présente une stabilité de polarisation nulle à température ambiante ≤ 0,2°/h, une plage de mesure de vitesse angulaire de -800°/s à +800°/s, un facteur de marche aléatoire angulaire ≤ 0,02°/h² et une bande passante ≥ 400 Hz. La non-linéarité du facteur d'échelle et la répétabilité sont toutes deux ≤ 100 ppm. Le produit dispose d'un temps de démarrage ≤ 1 minute, d'une plage de température de fonctionnement de -40 °C à +60 °C et d'une plage de température de stockage de -55 °C à +85 °C. Il supporte une large plage d'alimentation de +12 V à +24 V. Ses dimensions sont de 70 ± 0,3 × 65 ± 0,3 × 51,4 ± 1 mm et son poids maximal de 500 g. Adapté à une interface électrique standardisée, il offre une grande précision de détection et une excellente adaptabilité environnementale, garantissant ainsi des données de vitesse angulaire fiables et stables.

Caractéristiques Prend en charge 100GBASE-LR1-20 BIDI Débit de signalisation de voie 106,25 Gb/s avec PAM4 Transmission jusqu'à 20 km sur SMF Récepteur EML Laser et PIN 4x25,78Gb/s avec interface électrique NRZ (CAUI-4) Interface électrique E/S haute vitesse Interface I2C avec surveillance de diagnostic numérique intégrée Package QSFP28 MSA avec connecteur LC simplex Alimentation simple +3,3 V Prise en charge de HW TX_DIS et RX_LOS pour les applications de télécommunications Consommation électrique maximale 4,5 W Température du boîtier de fonctionnement : 0 à +70 °C Conforme aux normes 802.3cu, SFF-8636 et SFF-8679 Conforme à la directive européenne 2015/863/UE Applications 100GBASE-LR1-20 BIDI Types d'émetteur-récepteur :
