Pour répondre à la demande des clients nationaux en photodétecteurs (PD) haute vitesse entièrement localisés, Fiberwdm a développé deux produits PD haute vitesse avec des bandes passantes supérieures à 18 GHz et 40 GHz après près de deux ans de recherche et développement et d'optimisation. Le PD à 18 GHz présente un temps de montée inférieur à 20 ps, et le PD à 40 GHz, un temps de montée inférieur à 8,5 ps. Leur réactivité n'est pas inférieure à celle de produits similaires importés de Finisar, Thorlabs, etc., et l'oscillation de queue est également bien contrôlée.
Cette série de détecteurs haute vitesse ne comprend pas d'amplificateur de transimpédance (TIA) et présente un bruit extrêmement faible. Elle peut être utilisée pour tester les systèmes de communication haut débit et les systèmes laser femtoseconde, et constitue un produit économique et entièrement localisé.
L'alimentation linéaire développée indépendamment par Fiberwdm peut répondre pleinement aux exigences des détecteurs à grande vitesse dans les applications de recherche scientifique.
Détecteurs haute vitesse HSPD4018 et HSPD4040
Instructions d'utilisation
1.1 Description de l'apparence et de l'interface
L'apparence du module est illustrée ci-dessous :

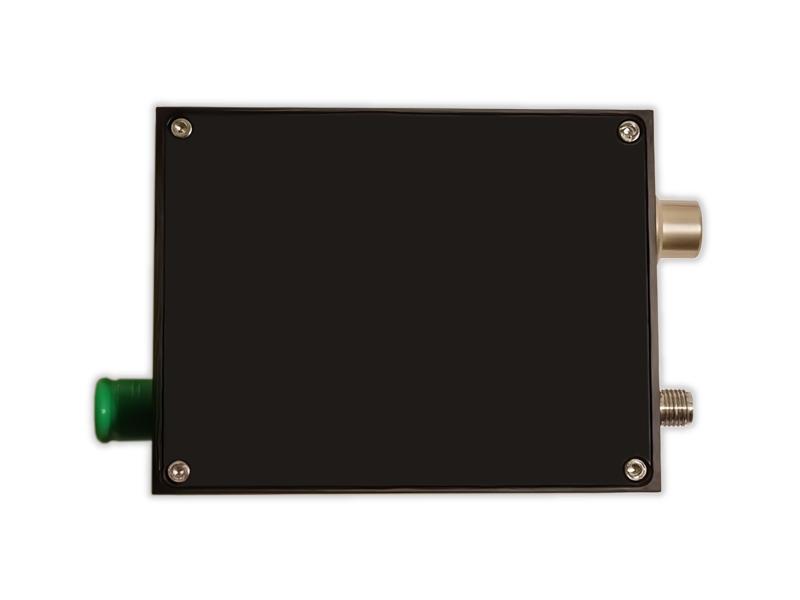

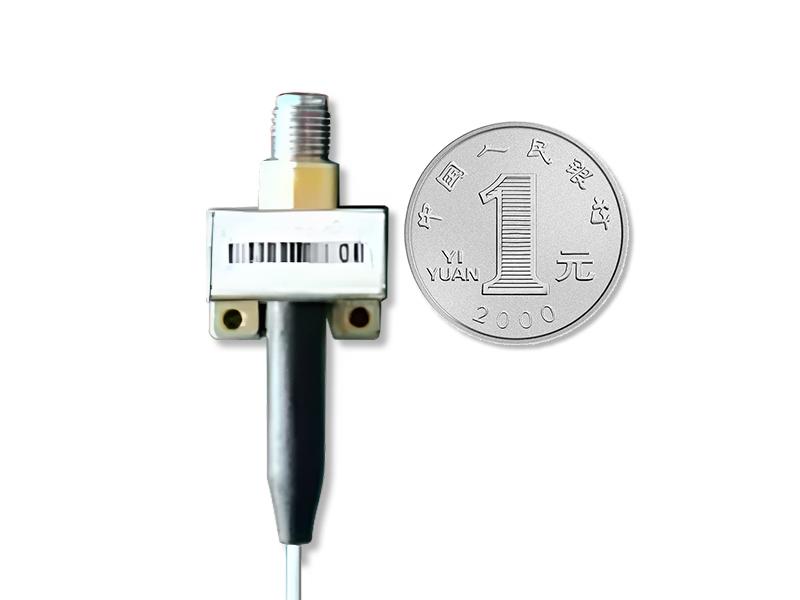

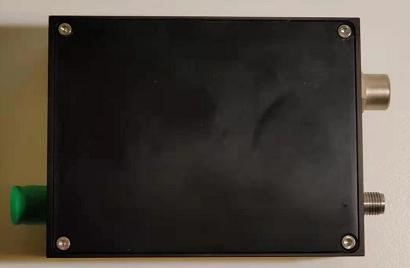

Figure 2-1 Apparence du module de détection (à gauche), PD nu haute vitesse (à droite)
1.2 Spécifications électriques
1. Interface de sortie : SMA (femelle) ou 2,92 mm
2. Plage de réponse spectrale : 1 000 nm–1 700 nm
3. Réactivité du détecteur : > 0,7 A/W à 1 550 nm
4. Attention : ne dépassez pas la puissance optique de saturation pour l'entrée optique.
2 paramètres de performance
2.1 Paramètres de test pour les détecteurs à grande vitesse (HSPD4018, HSPD4040)
|
Modèle |
HSPD4018 |
HSPD4040 |
|
Gamme de longueurs d'onde |
1000 nm - 1700 nm |
1000 nm - 1700 nm |
|
Bande passante de coupure de 3 dB |
18 GHz |
＞40 GHz |
|
Gain de conversion |
35 V/W |
35 V/W |
|
Puissance optique de saturation |
10 mW |
10 mW |
|
Temps de montée (10 %–90 %) |
<20ps |
＜8,5ps |
|
Réactivité maximale typique |
>0,7 A/W à 1550 nm |
>0,7 A/W à 1550 nm |
|
Coefficient de réflexion de sortie (S22) |
＜-2 dB |
＜-2 dB |
|
Planéité de l'amplitude |
＜±2 dB |
＜±2 dB |
|
Rendement maximal |
0,35 V |
0,5 V |
|
Puissance incidente maximale |
30 mW |
30 mW |
|
Matériau/type du détecteur |
InGaAs/PIN |
InGaAs/PIN |
|
Température de fonctionnement |
-40℃~85℃ |
-40℃~85℃ |
|
Entrée optique |
FC/PC ou FC/APC |
FC/PC ou FC/APC |
|
Puissance électrique |
SMA ou 2,92 mm |
SMA ou 2,92 mm |
|
Alimentation électrique |
+12V/100mA |
+12V/100mA |
Figure 3-1 Résumé des performances électriques

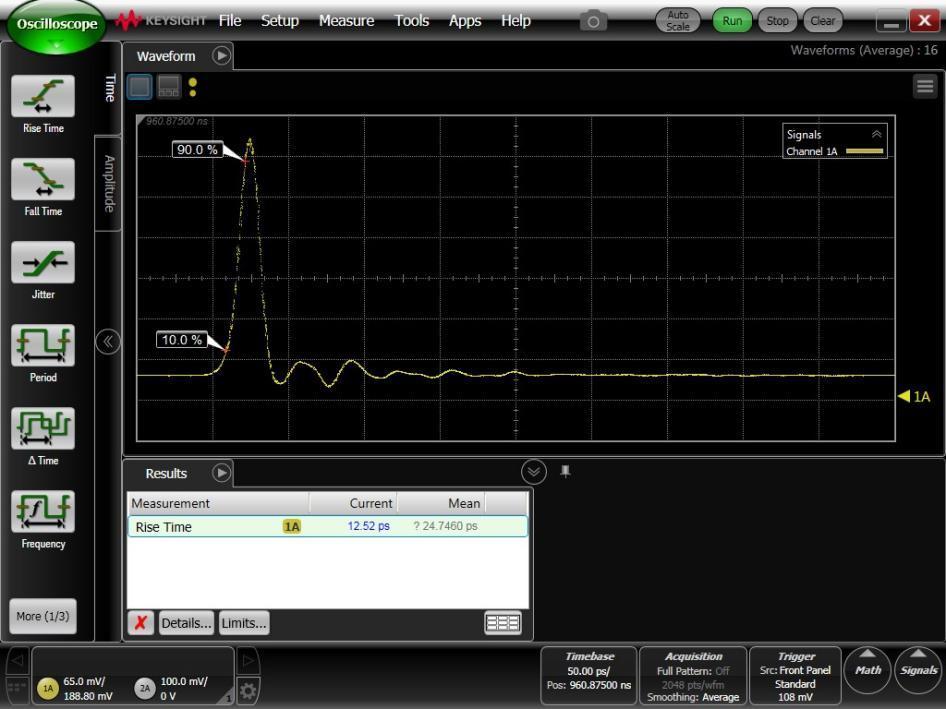

Figure 3-2 Courbe de réponse aux impulsions HSPD4018

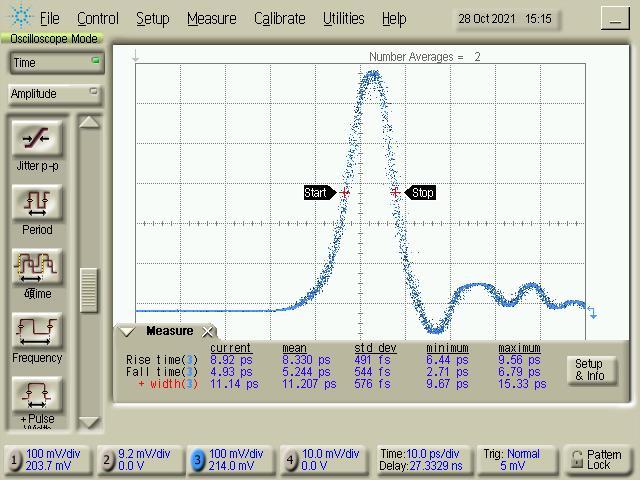

Figure 3-3 Courbe de réponse aux impulsions
Schéma des dimensions mécaniques du détecteur à grande vitesse

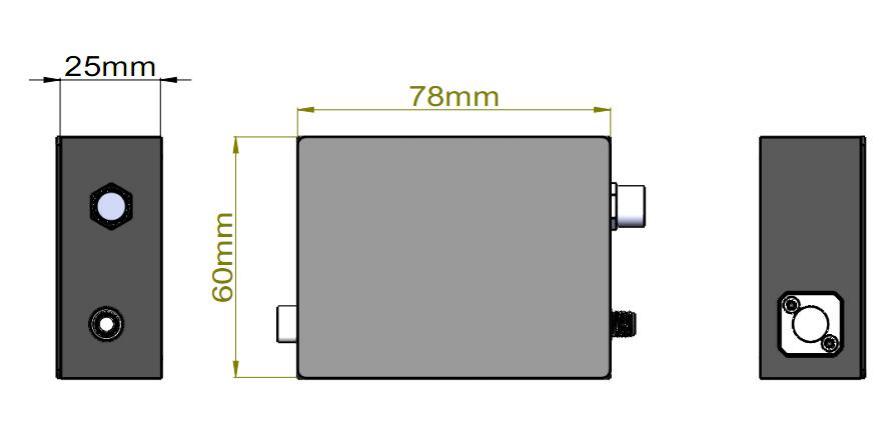

Figure 4-1 Diagramme des dimensions mécaniques du module de détection à grande vitesse

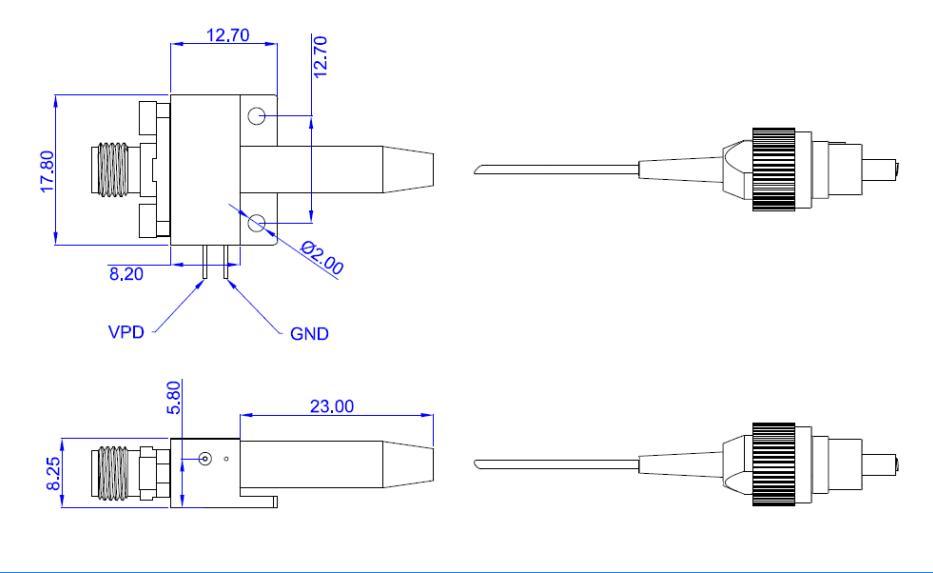

Figure 4-2 Dimensions mécaniques du PD à grande vitesse
