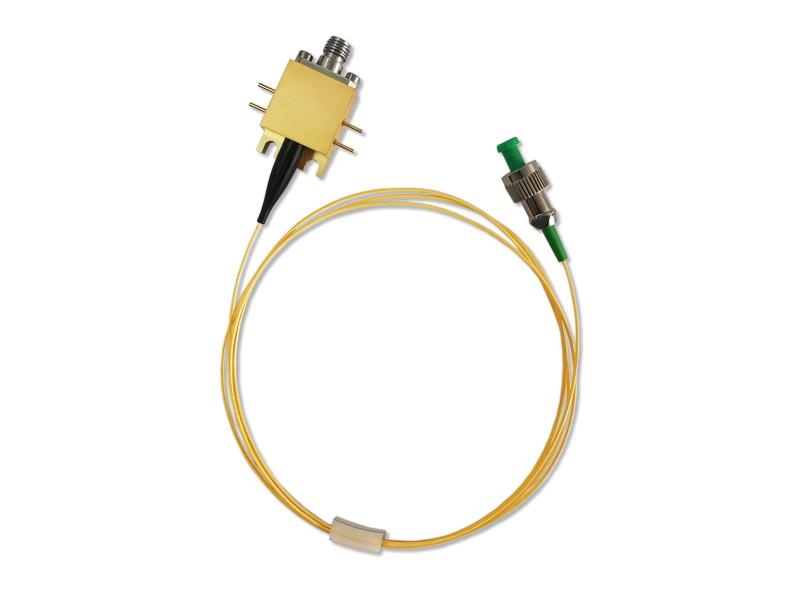

40G High Speed InGaAs Photodetector
Photodétecteur InGaAs haute vitesse 40G

Photodétecteur InGaAs haute vitesse 40G

Le module détecteur haute vitesse HSPD4040 est conçu pour les applications numériques et analogiques. Il intègre une photodiode PIN InGaAs dont la longueur d'onde de réponse couvre 1 250 à 1 650 nm, ainsi que l'électronique d'adaptation nécessaire.

Le HSPD4040 offre une bande passante allant jusqu'à 40 GHz. Le module fonctionne sur +5 V. Il est compatible avec une entrée fibre monomode standard 9/125 μm. Le port de sortie RF est un connecteur de 2,92 mm d'une impédance de 50 Ω. Le HSPD4040 est hermétiquement scellé et pèse moins de 20 grammes. Certifié ROHS 2.0.

Renseignez-vous maintenant Télécharger
  • Détails du produit

Photodétecteur InGaAs haute vitesse 40G

Caractéristiques

  • Large bande passante
  • Bias-T incorporé
  • Couplé en courant continu
  • Connecteur hermétique 2,92

Applications

  • Communication par fibre optique à haut débit
  • Traitement des informations radar
  • guerre électronique
  • Test et mesure du signal à grande vitesse
  • Photonique micro-ondes

Sélection de produits

Valeur nominale maximale typique et absolue

Paramètre

Sym.

Type

Notation

Unité

Plage de température de stockage

TSTG

-45 ～ +85

-55 ～ +85

°C

Plage de température du boîtier de fonctionnement

TC

25

-40 ～ +85

°C

Tension de polarisation

VR

5

5 ～ 6

V

Puissance d'entrée optique

Épingle

+3

+10

mW

Puissance optique épuisée

PB

- +15

mW

Température de soudure au plomb

Tp

280 (10 s)

330 (10 s)

°C

Spécifications optiques et électriques

Paramètre

Symbole

Min

Type

Max

Unités

Note

Spectre de réponse

λ

1000

1650

nm

Bande passante de faible signal

-3 dB

35

40

GHz

Puissance optique d'entrée maximale

PM

13

mW

2,3

Réactivité

R

0,75

0,85

Automne/Hiver

1

Planéité de l'amplitude

UN

±2

dB

Tension de polarisation pour PD

VPD

5 6

V

3

ROS de sortie

ROS

2,5 3

Puissance de sortie RF de saturation

Moue

-10

dBm

Courant sombre

Identifiant

1 40

n / A

Impédance de sortie

RL

50

Ω

Note

1. λ=1310nm, 1550nm

2. 2. Biais normal de 25° C

3. L’exposition à des valeurs nominales maximales absolues peut nuire à la fiabilité de l’appareil ou provoquer des dommages permanents.

Courbes de réponse typiques

40G High Speed InGaAs Photodetector

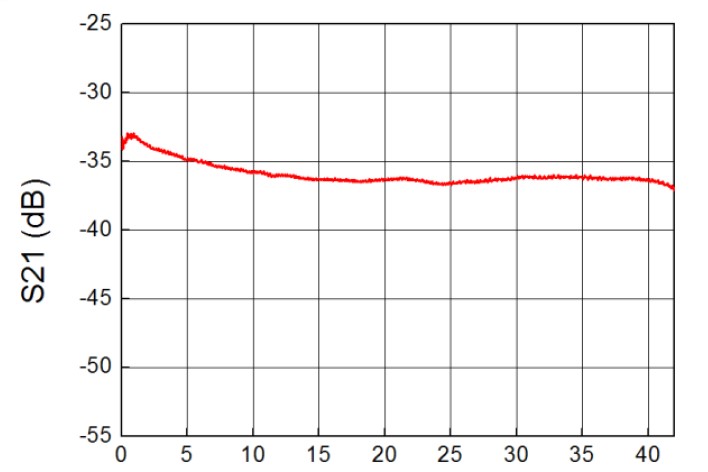

Fig.1 Réponse en fréquence du photodétecteur 40G

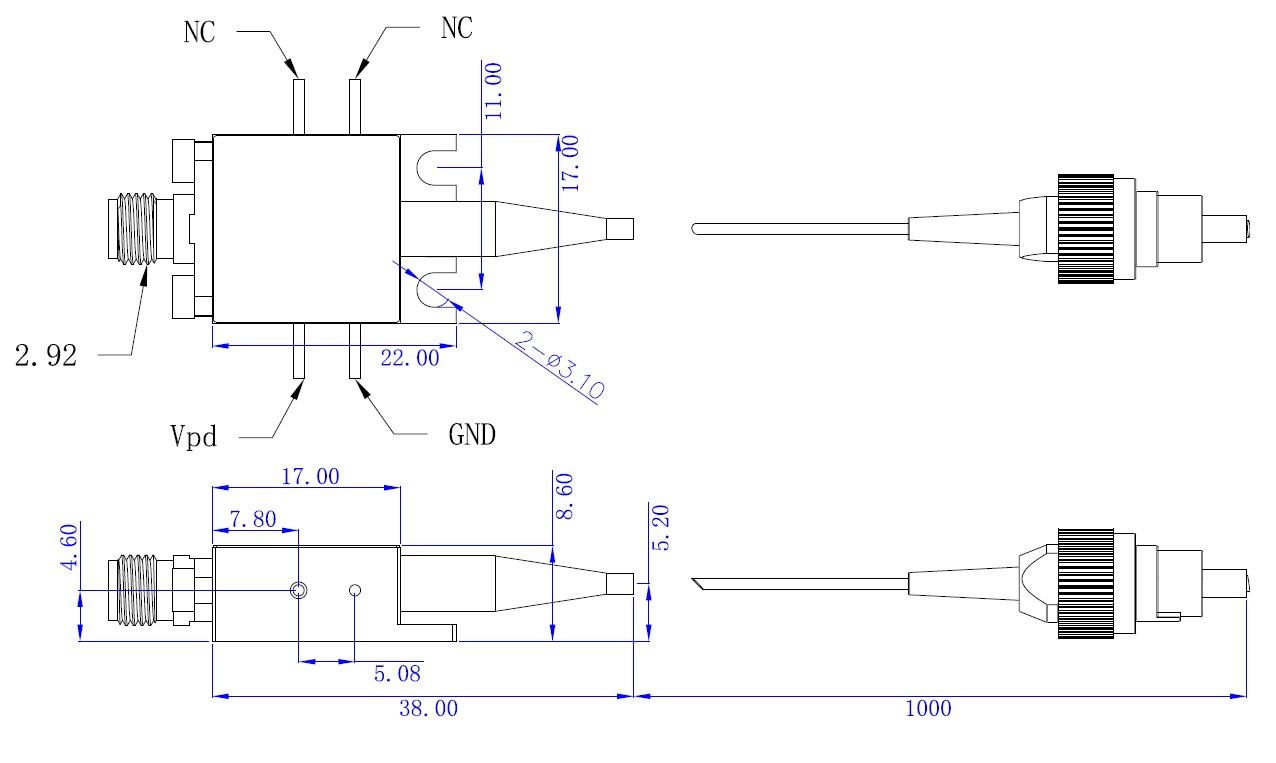

Dimensions et broches (unité : mm)

40G High Speed InGaAs Photodetector

Informations de commande

Numéro de pièce

Note

HSPD4040

Récepteur PD 40 GHz avec connecteur fibre SM FC/APC

Précautions

Le rayon de courbure de la fibre n'est pas inférieur à 20 mm pour éviter d'endommager la fibre.

Assurez-vous que la facette de couplage de la fibre est propre avant de la connecter au circuit optique.

Une protection ESD appropriée est requise lors du stockage, du transport et de l'utilisation.
