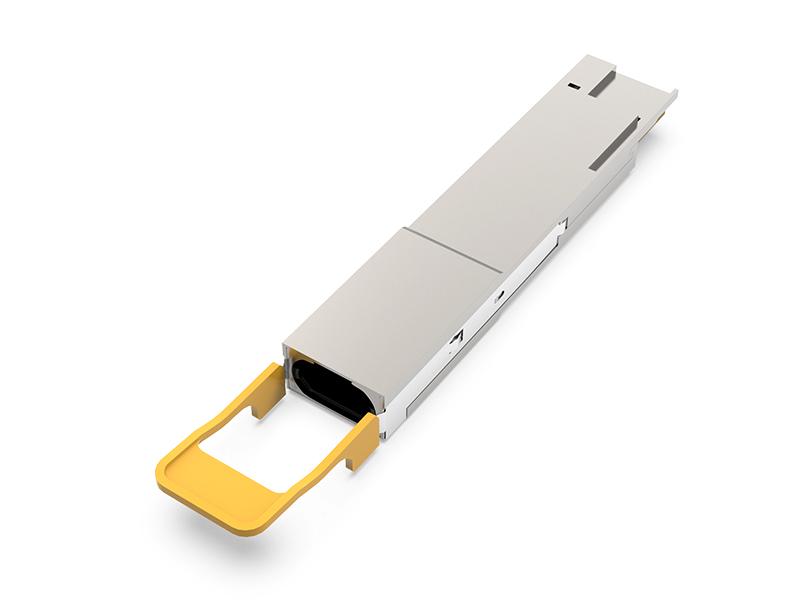

200G QSFP-DD SR8 Transceiver
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

Émetteur-récepteur optique 200G QSFP-DD SR8 100 m

Caractéristiques:

  • Débit de données jusqu'à 28,05 Gbit/s par canal grâce à la modulation NRZ
  • Interface électrique 200GAUI-8 prise en charge
  • Réseau intégré de VCSEL 850 nm et réseau de photodiodes
  • Facteur de forme QSFP-DD enfichable à chaud
  • Compatible avec MPO-16 APC ou 2*MPO-12 UPC
  • Conforme à la norme matérielle QSFP-DD
  • Conforme à la norme CMIS 4.0
  • Consommation électrique maximale 3,5 W
  • Alimentation unique de 3,3 V
  • Température de fonctionnement du boîtier : 0 °C à 70 °C
  • Laser de classe 1
  • Conforme à la directive RoHS
Renseignez-vous maintenant Télécharger
  • Détails du produit

200G QSFP-DD SR8 RQD-200GSR8

Valeurs maximales absolues

Paramètre

Symbole

Min

Max

Unité

Température de stockage

TS

-40

85

°C

Tension d'alimentation

VCC

-0,3

3.6 V

Tension d'entrée de commande

VI

-0,3

3,465

V

Humidité relative (sans condensation)

RH

15 85 %

Conditions de fonctionnement recommandées

Paramètre

Symbole

Min.

Typique

Max.

Unité

Notes

Température de fonctionnement du boîtier

TOPR

70 ℃

Tension d'alimentation

VCC

3,135

3.3

3,465

V

Consommation électrique maximale

Pmax

3.5 W

Taux de signalisation par voie

SRL

1,25-

28.05

Gbit/s

1

Chargement de la sortie de données différentielles Rx

100

Ohm

Distance de fonctionnement (OM3)

70 m

Distance de fonctionnement (OM4)

100 m

Remarques :

1. Pour un débit inférieur à 25,78 Gbit/s, le CDR doit être en mode Bypass.

Spécifications optiques de l'émetteur

Paramètre

Symbole

Min.

Typique

Max.

Unité

Longueur d'onde centrale

λC

840

850 860 nm

largeur spectrale RMS

∆λrms

0,6 nm

Puissance de lancement moyenne, chaque voie

AOPL

-6,4

3

dBm

Amplitude de modulation optique (OMAouter), chaque voie

TOMA

-6,4

3.5

dBm

Puissance de lancement moyenne de l'émetteur OFF, chaque voie

Dandy

-30

dBm

Taux d'extinction, chaque voie

urgences

2

dB

tolérance à la perte de retour optique

-12

dB

Définition du masque oculaire de l'émetteur Définition du masque oculaire {X1, X2, X2, Y1, Y2, Y3}

{0,3,0,38,0,45,0,35,0,41,0,5}

Spécifications optiques du récepteur

Paramètre

Symbole

Min.

Typique

Max

Unité

Longueur d'onde centrale

λC

840 860 nm

seuil de dommages

3.4

dBm

Puissance de réception moyenne, par voie

-10,3 2.4

dBm

Sensibilité du récepteur sous contrainte (OMA)

SOMA

-5,2

dBm

réflectance du récepteur

-12

dB

LOS Asser

LOSA

-30

dBm

Désaffirmation de la ligne de visée

PERDU

-10,5

dBm

Hystérésis du LOS

LOSH

0,5

dB

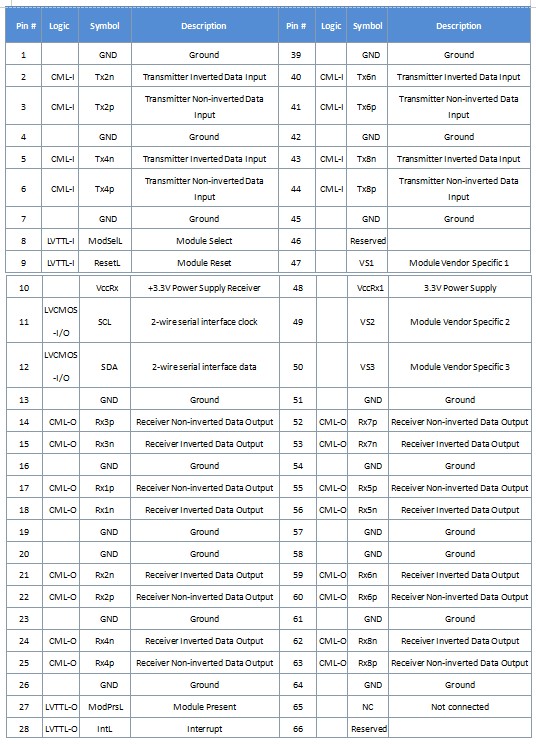

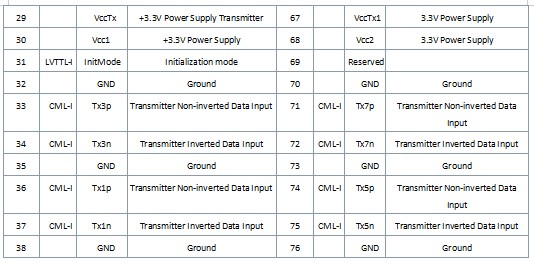

Définitions des broches

200G QSFP-DD SR8 Transceiver

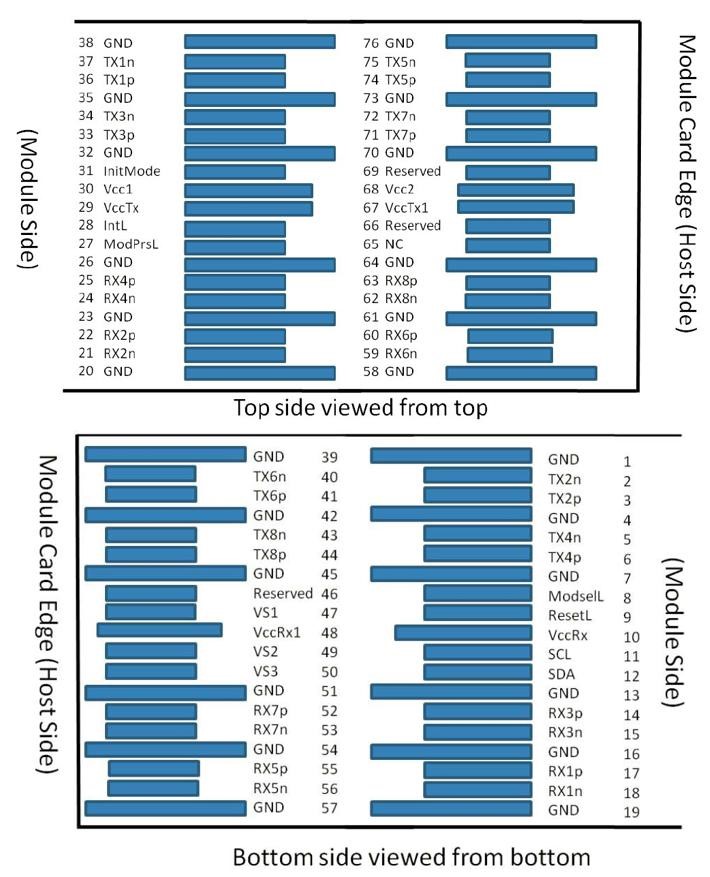

Figure 1 – Disposition des pastilles du module

Épingle

Logique

Symbole

Description

Épingle Logique Symbole

Description

1

GND

Sol

39 GND

Sol

2

LMC-I

Tx2n

Entrée de données inversée de l'émetteur

40

LMC-I

Tx6n

Entrée de données inversée de l'émetteur

3

LMC-I

Tx2p

Entrée de données non inversée de l'émetteur

41

LMC-I

Tx6p

Entrée de données non inversée de l'émetteur

4

GND

Sol

42

GND

Sol

5

LMC-I

Tx4n

Entrée de données inversée de l'émetteur

43

LMC-I

Tx8n

Entrée de données inversée de l'émetteur

6

LMC-I

Tx4p

Entrée de données non inversée de l'émetteur

44

LMC-I

Tx8p

Entrée de données non inversée de l'émetteur

7

GND

Sol

45

GND

Sol

8

LVTTL-I

ModSelL

Sélection du module

46

Réservé

9

LVTTL-I

RéinitialiserL

Réinitialisation du module

47

VS1

Module spécifique au fournisseur 1

10

VccRx

Récepteur d'alimentation +3,3 V

48

VccRx1

Alimentation 3,3 V

11

E/S LVCMOS

SCL

Horloge d'interface série à 2 fils

49

VS2

Module spécifique au fournisseur 2

12

E/S LVCMOS

SDA

données d'interface série à 2 fils

50

VS3

Module spécifique au fournisseur 3

13

GND

Sol

51

GND

Sol

14

CML-O

Rx3p

Sortie de données non inversée du récepteur

52

CML-O

Rx7p

Sortie de données non inversée du récepteur

15

CML-O

Rx3n

Sortie de données inversées du récepteur

53

CML-O

Rx7n

Sortie de données inversées du récepteur

16

GND

Sol

54

GND

Sol

17

CML-O

Rx1p

Sortie de données non inversée du récepteur

55

CML-O

Rx5p

Sortie de données non inversée du récepteur

18

CML-O

Rx1n

Sortie de données inversées du récepteur

56

CML-O

Rx5n

Sortie de données inversées du récepteur

19

GND

Sol

57

GND

Sol

20

GND

Sol

58

GND

Sol

21

CML-O

Rx2n

Sortie de données inversées du récepteur

59

CML-O

Rx6n

Sortie de données inversées du récepteur

22

CML-O

Rx2p

Sortie de données non inversée du récepteur

60

CML-O

Rx6p

Sortie de données non inversée du récepteur

23

GND

Sol

61

GND

Sol

24

CML-O

Rx4n

Sortie de données inversées du récepteur

62

CML-O

Rx8n

Sortie de données inversées du récepteur

25

CML-O

Rx4p

Sortie de données non inversée du récepteur

63

CML-O

Rx8p

Sortie de données non inversée du récepteur

26

GND

Sol

64

GND

Sol

27

LVTTL-O

ModPrsL

Module présenté

65

Caroline du Nord

Non connecté

28

LVTTL-O

IntL

Interrompre

66

Réservé

Dimensions mécaniques

200G QSFP-DD SR8

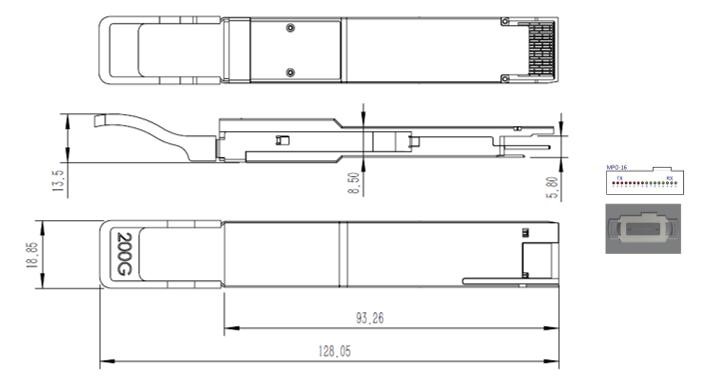

Figure 2 – Dimensions mécaniques du MPO16

200G QSFP-DD SR8

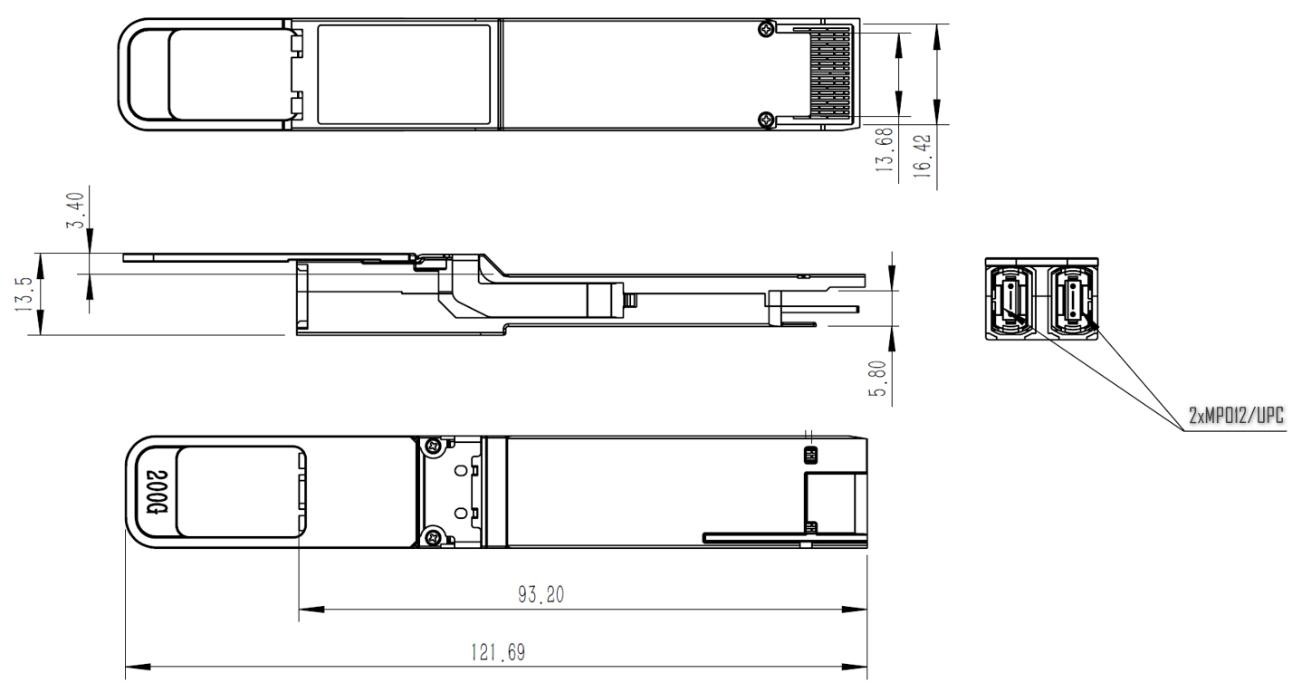

Figure 3 – Dimensions mécaniques pour 2*MPO12

Informations de commande

Numéro de pièce

Description

RQD-200G-SR8

200 Gbit/s, QSFP-DD, 2 x MPO12, UPC, fibre multimode, 850 nm, SR8, jusqu'à 100 m

RQD-200G-SR8-M16

200 Gbit/s, QSFP-DD, MPO16, APC, fibre multimode, 850 nm, SR8, jusqu'à 100 m
