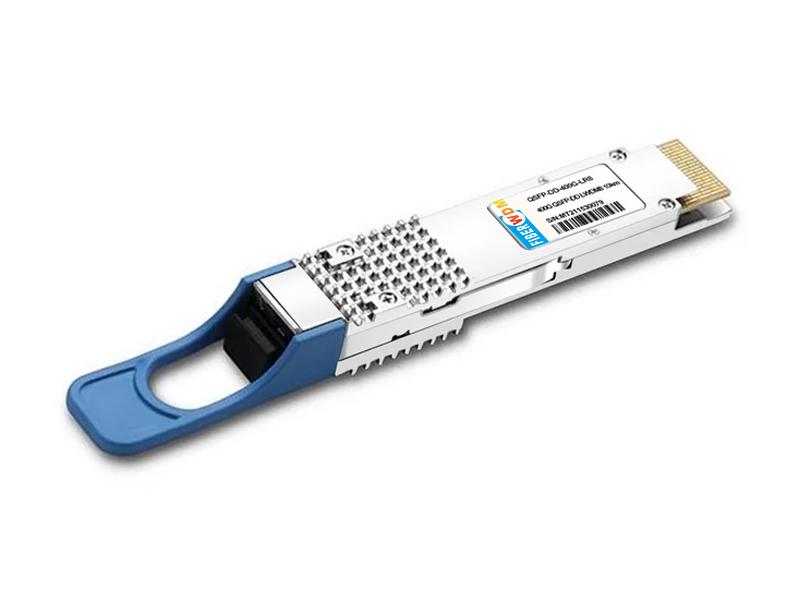

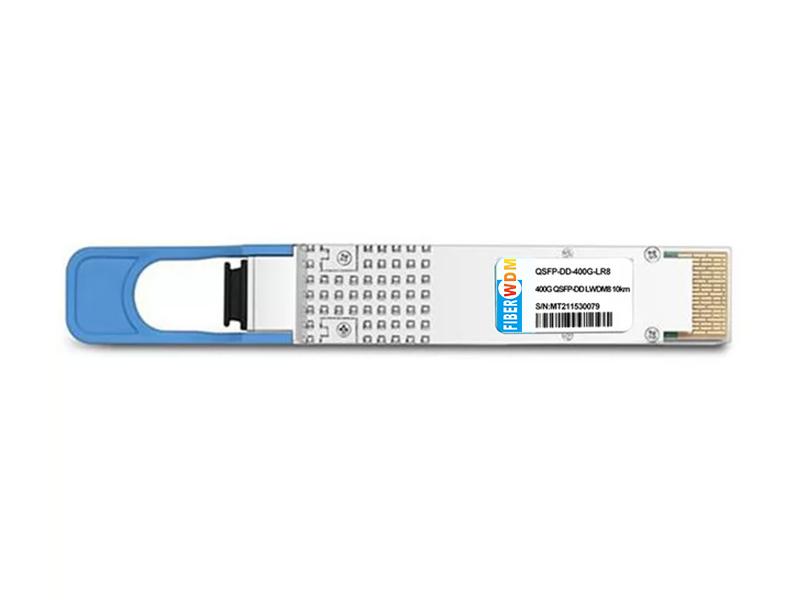

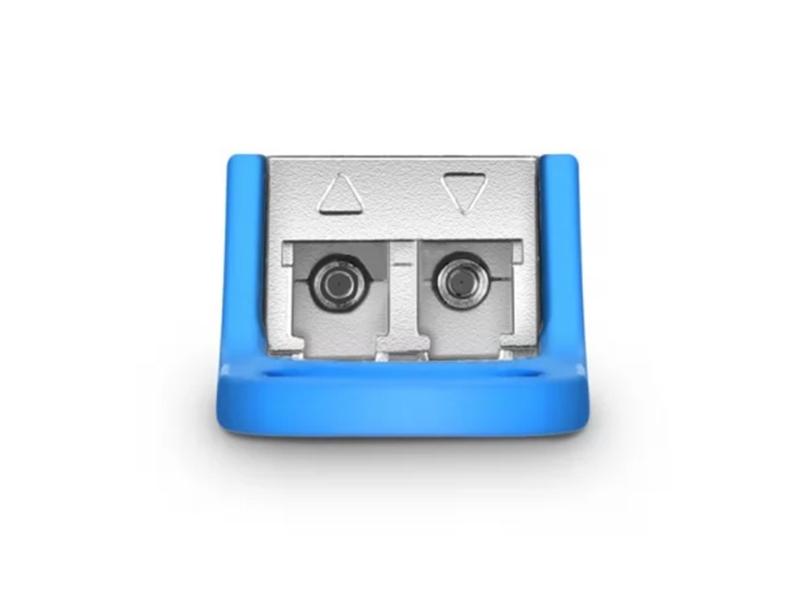

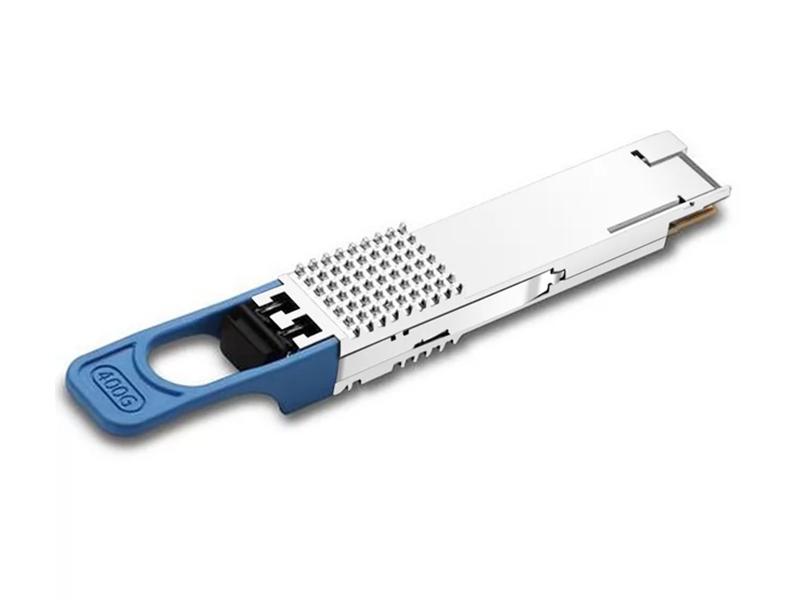

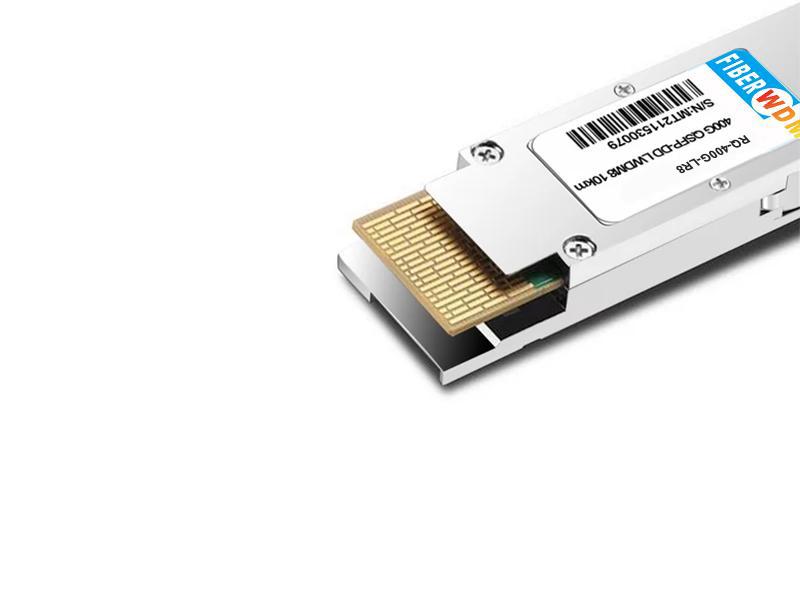

Émetteur-récepteur optique QSFP-DD 400G LR8 10 km

RQ-400G-LR8

Description de la fonction

Le module QSFP-DD 400G LR8 est conçu pour les applications de communication optique sur 10 km et est conforme à la norme IEEE 802.3cn pour Ethernet 400GE. Ce module comprend un émetteur optique à 8 voies, un récepteur optique à 8 voies et un bloc de gestion incluant deux interfaces série. Les signaux optiques sont multiplexés sur une fibre monomode via un connecteur LC standard. Un schéma fonctionnel est présenté figure 1-1.

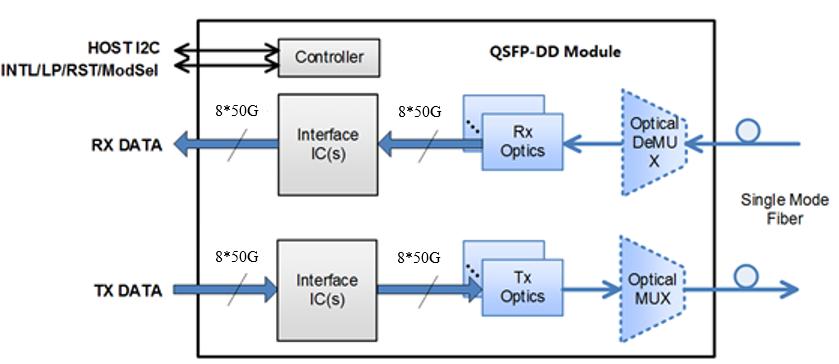

Figure 1-1 Schéma fonctionnel de l'émetteur-récepteur

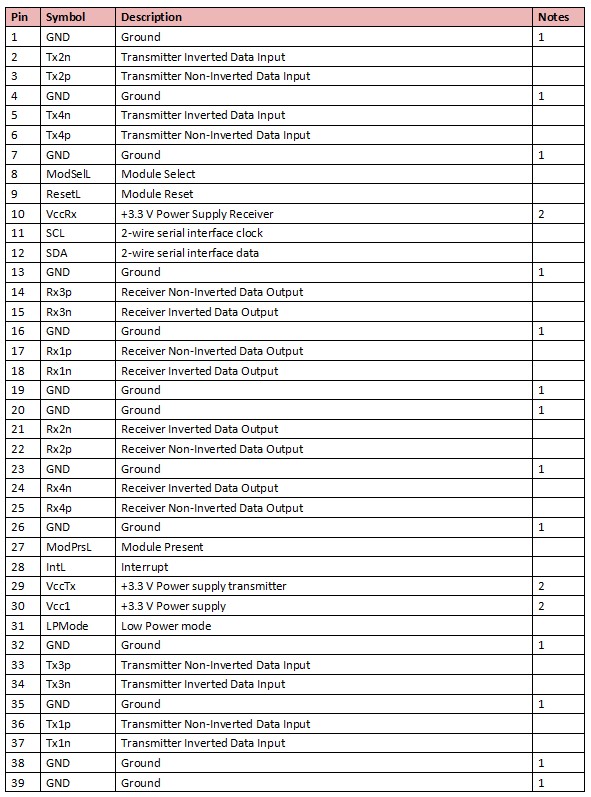

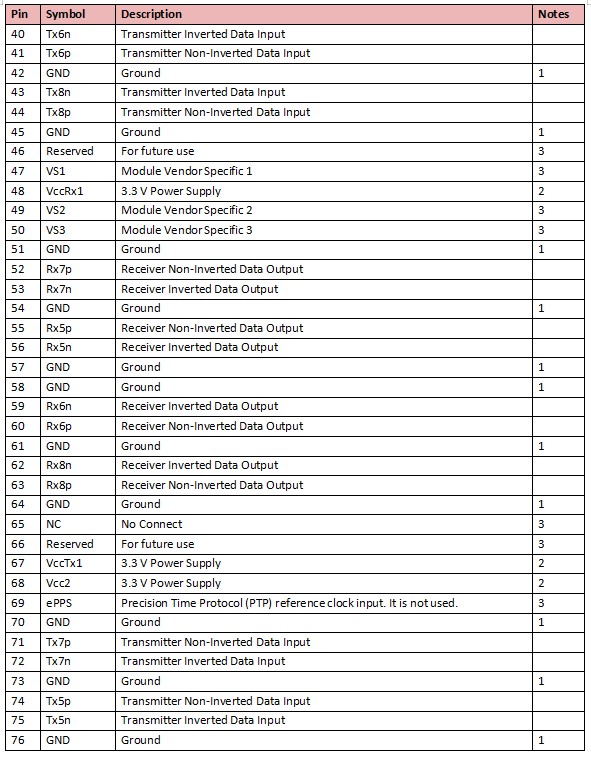

Descriptions des broches

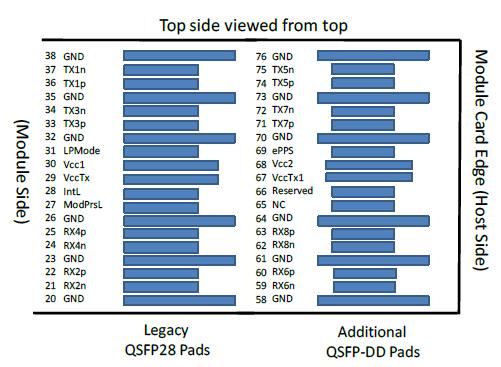

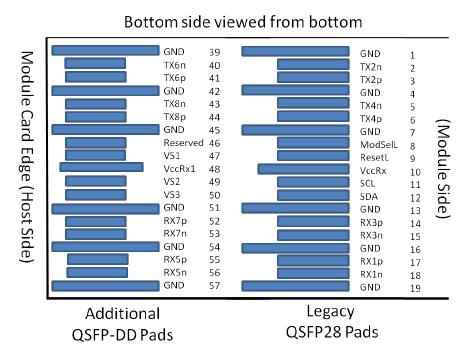

Figure 2-1 Connecteur conforme MSA

Note:

1. Le module QSFP-DD utilise une masse commune (GND) pour tous les signaux et l'alimentation. Tous les composants sont communs au sein du module et toutes les tensions du module sont référencées à ce potentiel, sauf indication contraire. Connectez-les directement au plan de masse commun des signaux de la carte hôte.

2. Les tensions VccRx, VccRx1, Vcc1, Vcc2, VccTx et VccTx1 doivent être appliquées simultanément. Ces exigences concernent le côté hôte du connecteur de bord de la carte hôte. Les tensions VccRx, VccRx1, Vcc1, Vcc2, VccTx et VccTx1 peuvent être connectées en interne au sein du module, quelle que soit la combinaison. Chaque broche Vcc du connecteur est conçue pour un courant maximal de 1 000 mA.

3. Toutes les broches spécifiques au fournisseur, réservées et non connectées peuvent être terminées par une résistance de 50 ohms à la masse sur l'hôte. La pastille 65 (non connectée) doit rester non connectée dans le module. Les pastilles spécifiques au fournisseur et réservées doivent avoir une impédance à la masse supérieure à 10 kΩ et inférieure à 100 pF.

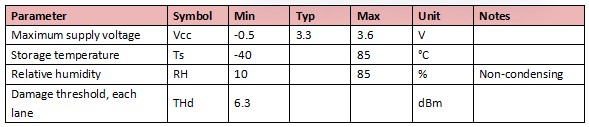

Valeurs maximales absolues

Il convient de noter que tout fonctionnement dépassant les valeurs limites maximales absolues individuelles pourrait endommager de façon permanente ce module.

Environnements d'exploitation

Les caractéristiques électriques et optiques ci-dessous sont définies dans cet environnement d'exploitation, sauf indication contraire.

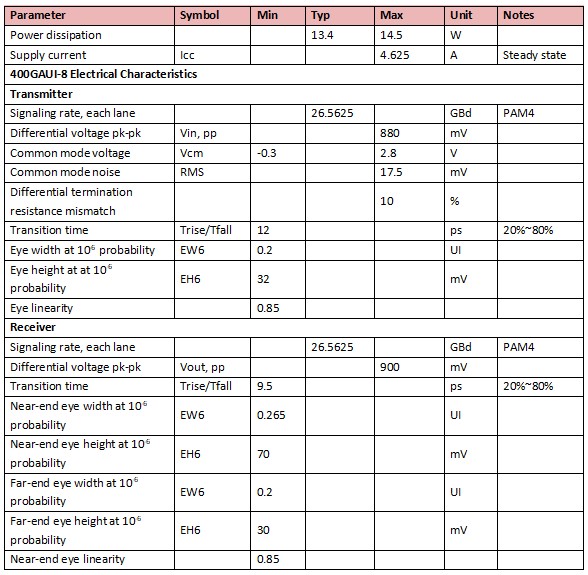

Caractéristiques électriques

Remarque : Les caractéristiques électriques 400GAUI-8 font référence à CEI-56G-VSR-PAM4 de OIF-CEI-04.0.

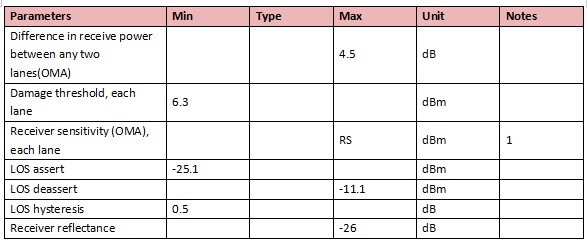

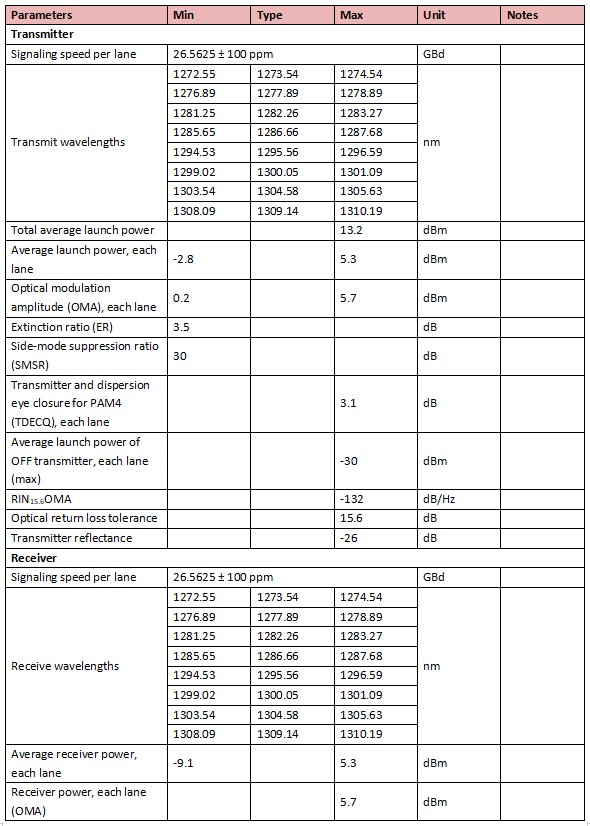

Caractéristiques optiques

Fonctionnement 400GBASE-LR8 (EOL, TOP = 0 à +70°C, VCC = 3,135 à 3,465 volts)

Remarque : RS=max (-6,6, SECQ-8) dBm, BER@2E-4

Définitions EEPROM

Se référer à la spécification de l'interface de gestion commune QSFP-DD, révision 4.0.

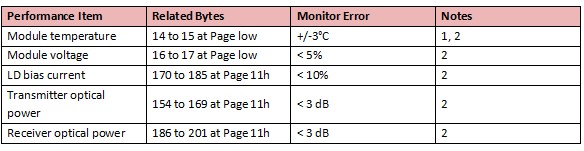

3 Fonctions de surveillance et de diagnostic numérique

Le QSFP-DD 400G LR8 prend en charge l'interface de surveillance de diagnostic (DMI) basée sur I2C définie dans le document QSFP-DD Common Management Interface Specification Rev 4.0. L'hôte peut accéder en temps réel aux performances de l'émetteur et du récepteur, à la puissance optique, à la température, à la tension d'alimentation et au courant de polarisation.

Note:

1. Le point de test de température réel est fixé sur le boîtier du module autour du réseau laser.

2. Plage de températures de fonctionnement complète.

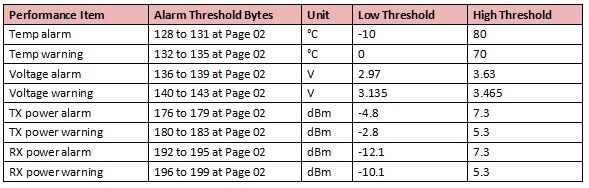

Seuils d'alarme et d'avertissement

Le QSFP-DD 400G LR8 prend en charge la fonction d'alarmes, indiquant que les valeurs des performances de base précédentes sont inférieures ou supérieures aux seuils.

Spécifications mécaniques

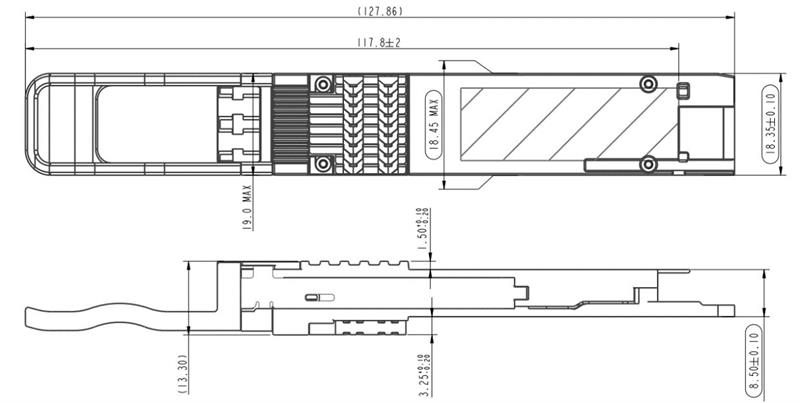

Figure 10-1 Dimensions mécaniques

Informations de commande
