L'émetteur-récepteur optique SFP28 CWDM (1271~1371 nm) intègre les voies de réception et d'émission dans un seul module. Côté émission, l'un des flux de données série est récupéré, re-synchronisé (retimed), et transmis au pilote laser. Côté réception, le flux de données optiques est récupéré par une photodiode PIN et un amplificateur à transimpédance, puis re-synchronisé. Ce module dispose d'une interface électrique enfichable à chaud et d'une faible consommation d'énergie.
Le produit est conçu avec un facteur de forme, des connexions optiques/électriques et une interface de diagnostic numérique conformément au SFP28 et conforme à la norme IEEE 802.3cc.

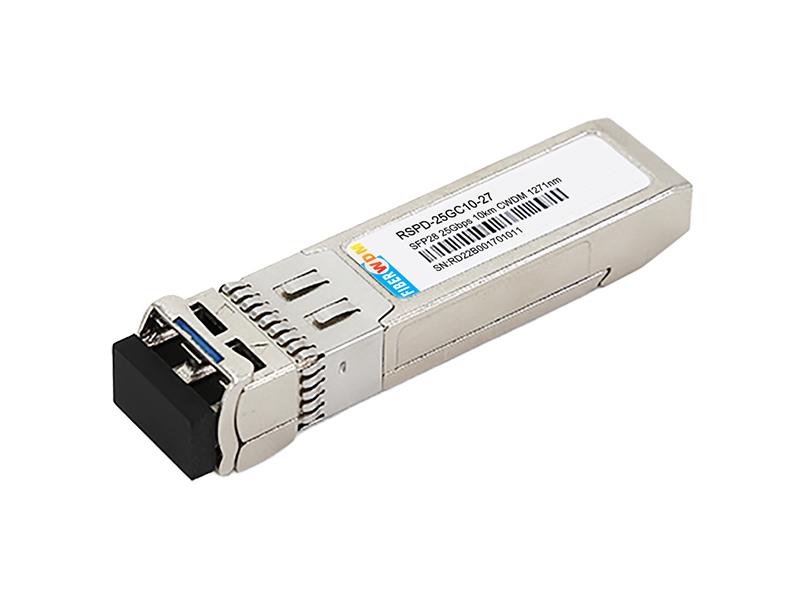

Transceiver 25Gbps SFP28 CWDM 1271~1371nm duplex 10 km
Caractéristiques du produit
Applications
Sélection de produit
| Numéro de pièce | Température de fonctionnement du boîtier | DDMI |
| RSPD-25GC10-xx | Commercial(0~70°C) | Oui |
| RSPD-25GC10-xx-I | Étendu( -20~85°C) | Oui |
Sélection du canal produit
| Numéro de pièce | Longueur d'onde centrale | Débit de données | Distance |
| RSPD-25GC10-27 | 1271nm | 25.78G | 10km |
| RSPD-25GC10-29 | 1291nm | 25.78G | 10km |
| RSPD-25GC10-31 | 1311nm | 25.78G | 10km |
| RSPD-25GC10-33 | 1331nm | 25.78G | 10km |
| RSPD-25GC10-35 | 1351nm | 25.78G | 10km |
| RSPD-25GC10-37 | 1371nm | 25.78G | 10km |
Valeurs nominales absolues maximales
| Paramètre | Symbole | Min. | Max. | Unité |
| Température de stockage | Ts | -50 | +95 | °C |
| Humidité relative | RH | 0 | 95 | % |
| Tension d'alimentation | VCC | 0 | +3.6 | V |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Min. | Typ. | Max. | Unité | Note |
| Température de fonctionnement du boîtier | TA | 0 | 70 | °C | Commercial | |
| -20 | 85 | °C | Étendu | |||
| Tension d'alimentation | VCC | 3.15 | 3.3 | 3.46 | V | |
| Courant d'alimentation | ICC | 450 | mA | |||
| Consommation électrique | P | 1.5 | W | |||
| Débit de données | BR | 24.3 | 25.78 | 26.5 | Gbps | |
| 9/125um G.652 SMF | Lmax | 10 | km |
Caractéristiques électriques
| Paramètre | Symbole | Min. | Max. | Unité |
| Émetteur | ||||
| Entrée Tx Disable - niveau haut | VDISH | 2 | Vcc+0.3 | V |
| Entrée Tx Disable - niveau bas | VDISL | 0 | Vcc+0.8 | V |
| Entrée Tx Fault - niveau haut | VTxFH | 2 | Vcc+0.3 | V |
| Entrée Tx Fault - niveau bas | VTxFL | 0 | Vcc+0.8 | V |
| Récepteur | ||||
| LOSS -niveau haut | VLOSH | 2 | Vcc+0.3 | V |
| LOSS -niveau bas | VLOSL | 0 | Vcc+0.8 | v |

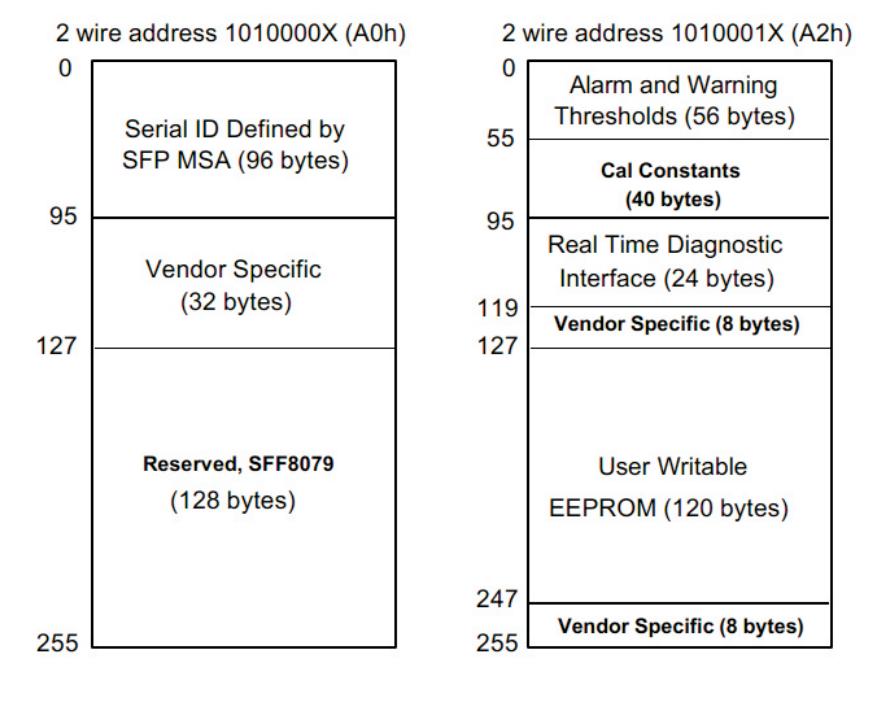

Informations EEPROM
La description des champs de données spécifiques de la carte mémoire EEPROM est la suivante :

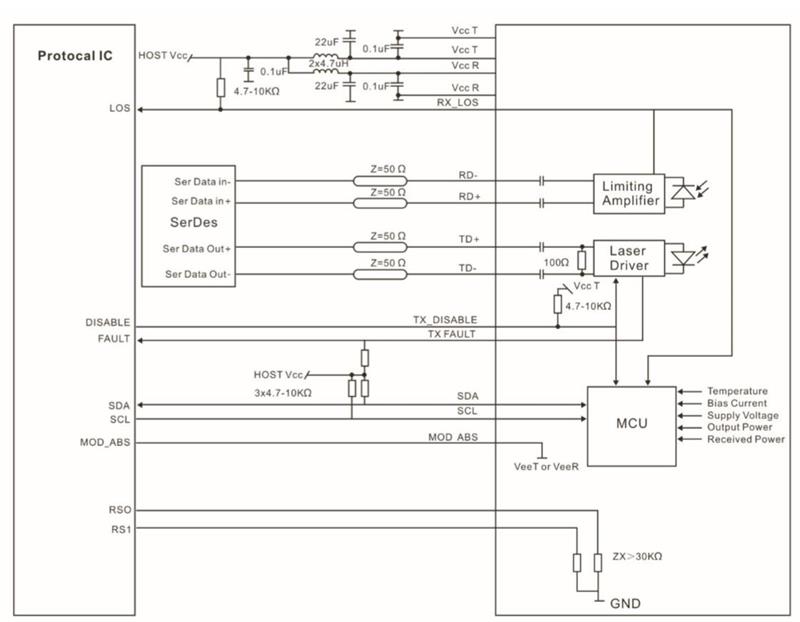

Schéma de circuit recommandé

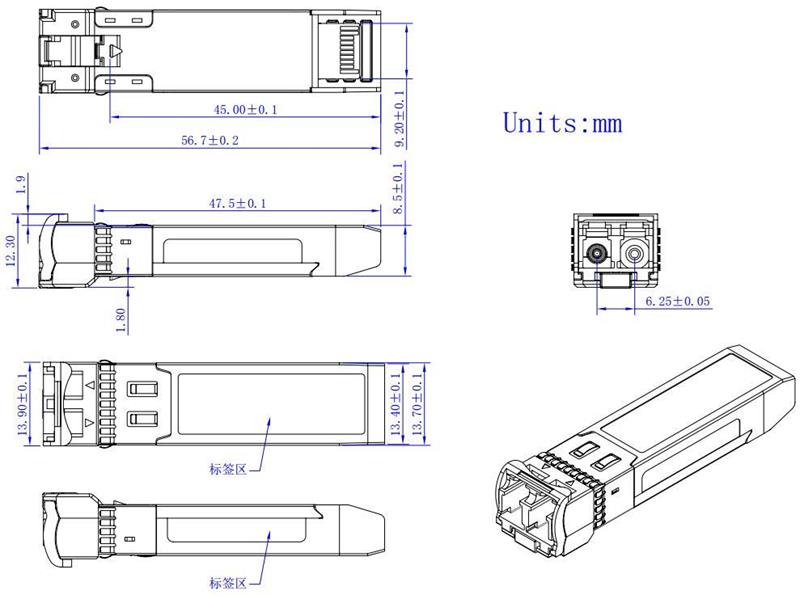

Spécifications mécaniques
