Émetteur-récepteur LAN-WDM SFP28 25 Gbit/s, émetteur-récepteur DML et APD, monomode DML et APD, portée de 40 km

Caractéristiques du produit

  • Prend en charge des débits binaires allant jusqu'à 25,78 Gbit/s
  • Empreinte SFP+ enfichable à chaud
  • Jusqu'à 40 km pour la transmission SMF
  • Conforme aux normes SFP+ MSA et SFF-8472 avec prise LC duplex
  • Compatible avec RoHS
  • Alimentation simple +3,3 V2
  • Surveillance diagnostique numérique en temps réel
  • Température de fonctionnement du boîtier :
  • Norme : 0 à +70°C
  • Les détails du produit

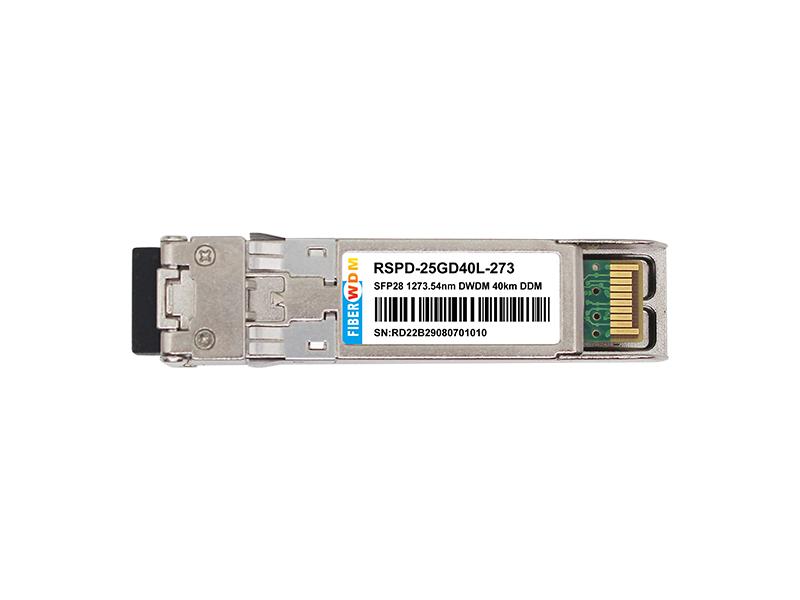

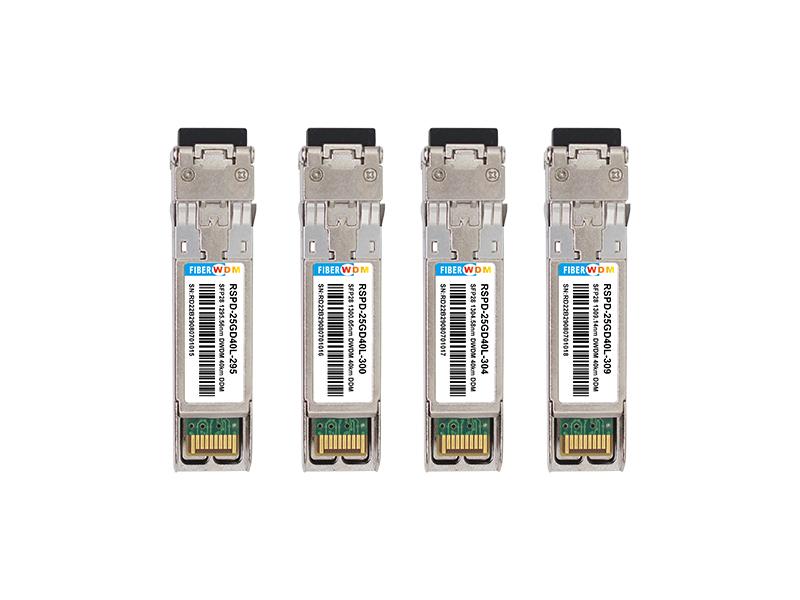

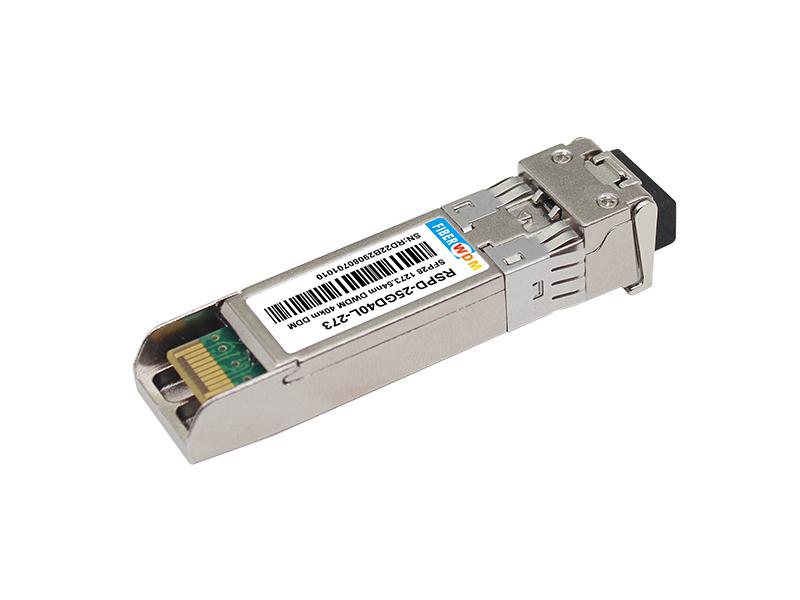

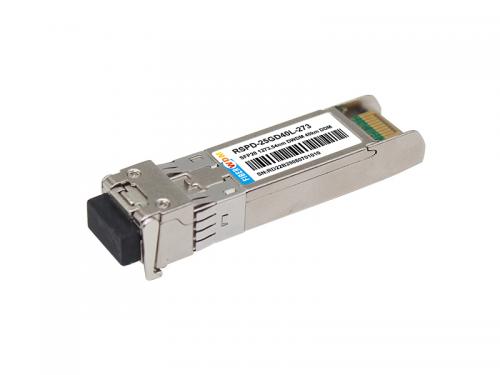

Émetteur-récepteur LAN-WDM SFP28 25 Gbit/s, mode monomode DML et APD, portée de 40 km

RSPD-25GDL40-XXX

Applications

  • 25GBASE-ER

Description

Les émetteurs-récepteurs SFP28 sont des modules hautes performances et économiques prenant en charge un débit de données de 25,78 Gbit/s et une distance de transmission de 40 km avec SMF.

L'émetteur-récepteur se compose de trois sections : un émetteur laser DML refroidi, une photodiode APD intégrée à un préamplificateur de transimpédance (TIA) et une unité de contrôle MCU. Tous les modules sont conformes aux exigences de sécurité laser de classe I.

Les émetteurs-récepteurs sont compatibles avec l'accord multi-source SFP et les fonctions de diagnostic numérique SFF-8472.

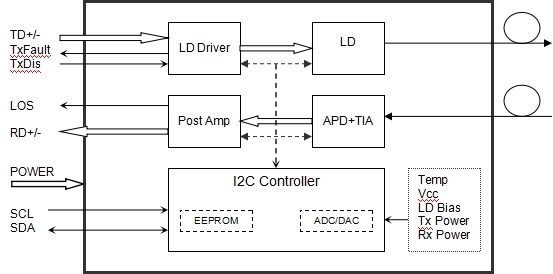

Schéma fonctionnel de l'émetteur-récepteur

Valeurs nominales maximales absolues

Paramètre

Symbole

Min.

Typique

Max.

Unité

Température de stockage

Ts

-40

- 85 °C

Humidité relative

RH

5

- 95 %

Tension d'alimentation

VCC

-0,3 - 4 V

Tension d'entrée du signal

VSI

Vcc-0,3

-

Vcc+0,3

V

Conditions de fonctionnement recommandées

Paramètre

Symbole

Min.

Typique

Max.

Unité

Note

Température de fonctionnement du boîtier

Tcase

0

70

°C

Tension d'alimentation

VCC

3.14 3.3 3.47 V

Courant d'alimentation

CPI

600

mA

Débit de données

BR

25,78

Gbit/s

Débit TX/Débit RX

Distance de transmission

TD 40 Km

Fibre couplée

Fibre monomode

SMF 9/125 µm

Caractéristiques optiques

Paramètre

Symbole

Min.

Typique

Max.

Unité

Note

Émetteur

Longueurs d'onde des voies (plage)

1272,55 à 1274,54

1276,89 à 1278,89

1281,25 à 1283,27

1285,65 à 1287,69

1290.07 à 1292.12

1294,53 à 1296,59

1299.02 à 1301.09

1303,54 à 1305,63

1308.09 à 1310.19

nm

Puissance moyenne lancée

PO

0 - +6,0

dBm

Puissance moyenne lancée (laser éteint)

Poff

- -

-30

dBm

Bande passante du spectre (-20 dB)

Dl

- - 1 nm

Taux de suppression du mode latéral

SMSR

30 - - dB

Pénalité d'émetteur et de dispersion

TDP - - 1 dB

Taux d'extinction

Urgences 3,5 - - dB

Masque de sortie pour les yeux

Conforme à la norme IEEE 802.3cc

Remarque (2)

Récepteur

Longueur d'onde optique d'entrée

λIN

1272,55 1310.19 nm

Sensibilité du récepteur - MOYENNE

PSens

-19

dBm

Remarque (1)

Sensibilité du récepteur - OMA

PSens-OMA

-18,2

dBm

Remarque (1)

Puissance de saturation d'entrée (surcharge)

PSAT

-4

dBm

Remarque (1)

Réflectance du récepteur

-26

dB

Perte de signal d'affirmation

Pennsylvanie

-30

dBm

Désactivation de la perte de signal

PD

-20

dBm

LOS - Hystérésis

Physique

0,5

dB

Note:

Note ( 1 ): BER 5 x 10 -5

Caractéristiques de l'interface électrique

Caractéristiques de l'interface électrique à grande vitesse

Paramètre

Symbole

Min

Type

Max

Unité

Remarques

Émetteur

Oscillation d'entrée différentielle

Vin(pp)

190 700

mV

Perte de retour d'entrée différentielle (min)

RLd(f)

9,5–0,37f, 0,01≤f<8

4,75–7,4log10(f/14), 8 ≤f<19

dB

Entrée différentielle en mode commun perte de retour (min)

RLdc(f)

22-20 (f/25,78), 0,01 ≤ f < 12,89

15-6 (f/25,78), 12,89 ≤ f < 19

dB

Inadéquation de terminaison différentielle

Tm

10 %

Largeur des yeux

Beurk

0,46

interface utilisateur

Gigue sinusoïdale pk-pk appliquée

Ppj

Conformément à la norme IEEE 802.3bm

Hauteur des yeux

Eh

95

mV

Tension de mode commun CC

DCv

-350

2850

mV

Récepteur

Oscillation de sortie de données différentielles

Vout (pp)

300

- 850

mV

-

Largeur des yeux

Beurk

0,57

- -

interface utilisateur

-

Fermeture verticale des yeux

Vec

-

- 5.5

dB

-

Perte de retour de sortie différentielle (min)

RLd(f)

9,5–0,37f, 0,01≤f<8

4,75–7,4log10(f/14), 8 ≤f<19

dB

-

Perte de retour de conversion de mode commun en mode différentiel (min)

RLdc(f)

22-20 (f/25,78), 0,01 ≤ f < 12,89

15-6 (f/25,78), 12,89 ≤ f < 19

dB

-

Inadéquation de terminaison différentielle

Tm

-

- 10

%

-

Temps de transition, de 20 % à 80 %

Tr/Tf

12

- -

ps

20%~80%

Caractéristiques de l'interface électrique à faible vitesse

Paramètre

Symbole

Min.

Typique

Max.

Unité

Émetteur

Sortie de défaut de l'émetteur - Haute

VFaultH

2 -

Vcc+0,3

V

Sortie de défaut de l'émetteur - Faible

VFaultL

0 - 0,8

V

Tension de désactivation de l'émetteur - Élevée

VDisH

2 -

Vcc+0,3

V

Tension de désactivation de l'émetteur - faible

VDisL

0 - 0,8

V

Récepteur

Tension de sortie LOS élevée

VLOSH

2 -

Vcc+0,3

V

Tension de sortie LOS - Faible

VLOSL

0 - 0,8

V

Synchronisation et électricité

Paramètre

Symbole

Min

Typique

Max

Unité

Désactiver la transmission et nier le temps

tonne

1

MS

Désactiver l'heure d'assertion de Tx

dandy

10

µs

Temps d'initialisation, y compris la réinitialisation du défaut Tx

t_init

300

MS

Heure d'affirmation du défaut Tx

défaut_t

100

µs

Désactiver la transmission pour réinitialiser

t_reset

10

µs

Heure d'affirmation LOS

t_loss_on

100

µs

Heure de désactivation du LOS

t_loss_off

400

µs

Fréquence d'horloge de l'ID série

f_serial_clock

100 400

kHz

MOD_DEF (0:2)-Élevé

VH

2

Vcc

V

MOD_DEF (0:2)-Faible

VL

0,8

V

Diagnostic

Paramètre

Gamme

Unité

Précision

Étalonnage

Température

0 à 70

°C

±3°C

Interne

Tension

3,0 à 3,6

V

±3%

Interne

courant de polarisation

0 à 100

mA

±10%

Interne

Puissance TX

0 à 6

dBm

±3 dB

Interne

Puissance RX

-19 à -4

dBm

±3 dB

Interne

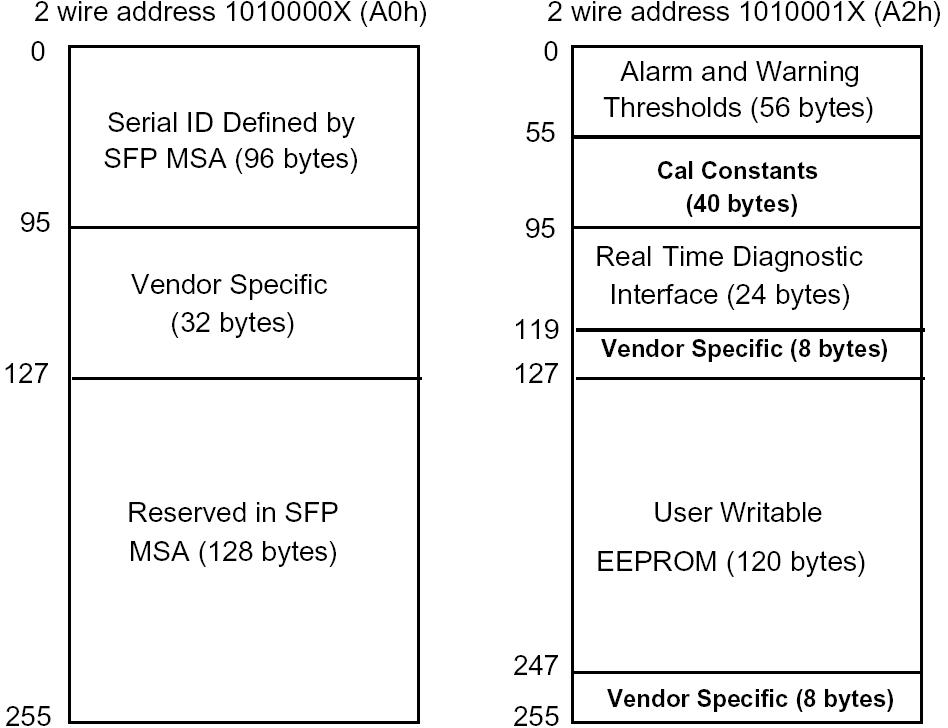

Carte mémoire de diagnostic numérique

Les émetteurs-récepteurs fournissent le contenu de la mémoire d'identification série et des informations de diagnostic sur les conditions de fonctionnement actuelles via l'interface série à 2 fils (SCL, SDA).

Les informations de diagnostic avec étalonnage interne ou étalonnage externe sont toutes mises en œuvre, y compris la surveillance de la puissance reçue, la surveillance de la puissance transmise, la surveillance du courant de polarisation, la surveillance de la tension d'alimentation et la surveillance de la température.

Le champ de données spécifique de la carte mémoire de diagnostic numérique est défini comme suit.

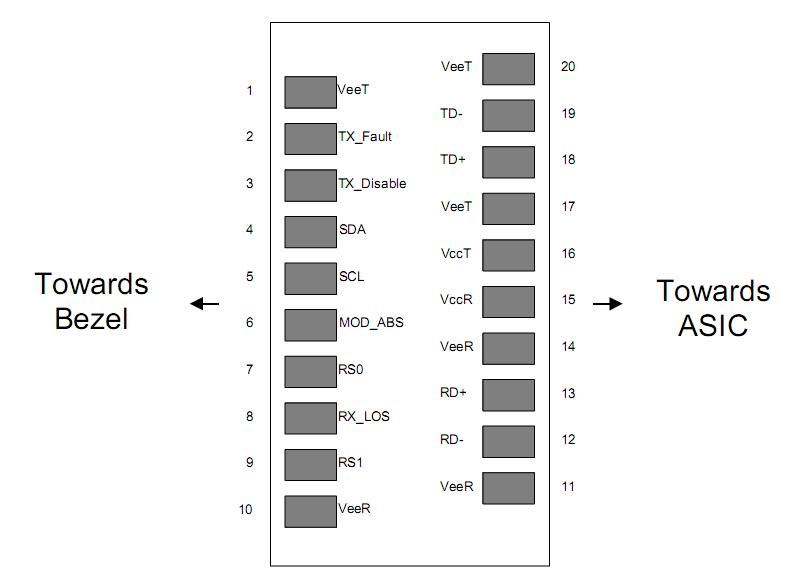

Descriptions des broches

Épingle

Nom du signal

Description

Séq. de prise

Remarques

1

VEET

Terre de l'émetteur

1
2

DÉFAUT TX

Indication de défaut de l'émetteur

3

Note 1

3

DÉSACTIVATION DE LA TRANSMISSION

Désactivation de l'émetteur

3

Note 2

4

Adventiste du Septième Jour

Signal de données série SDA

3
5

SCL

Signal d'horloge série SCL

3
6

MOD_ABS

Module absent. Mise à la terre dans le module

3
7

RS0

Non connecté

3
8

LOS

Perte de signal

3

Note 3

9

RS1

Non connecté

3
10

VIRER

Terre du récepteur

1
11

VIRER

Terre du récepteur

1
12

RD-

Inv. Données reçues en sortie

3

Note 4

13

RD+

Données reçues en sortie

3

Note 4

14

VIRER

Terre du récepteur

1
15

VCCR

Alimentation du récepteur

2
16

VCCT

Alimentation de l'émetteur

2
17

VEET

Terre de l'émetteur

1
18

TD+

Transmettre des données

3

Note 5

19

TD-

Inv. Transmettre les données

3

Note 5

20

VEET

Terre de l'émetteur

1

Remarques :

Séquence de branchement : Séquence d'engagement des broches lors du branchement à chaud.

1) La sortie TX Fault est une sortie à collecteur ouvert, qui doit être tirée vers le haut à l'aide d'une résistance de 4,7 kΩ à 10 kΩ sur la carte hôte, à une tension comprise entre 2,0 V et Vcc + 0,3 V. Le niveau logique 0 indique un fonctionnement normal ; le niveau logique 1 indique un défaut laser. À l'état bas, la sortie sera tirée vers le bas à moins de 0,8 V.

2) Sortie laser désactivée sur TDIS > 2,0 V ou ouverte, activée sur TDIS < 0,8 V.

3) LOS est une sortie à collecteur ouvert. Elle doit être tirée vers le haut avec 4,7 kΩ à 10 kΩ sur la carte hôte, à une tension comprise entre 2,0 V et 3,6 V. Le niveau logique 0 indique un fonctionnement normal ; le niveau logique 1 indique une perte de signal.

4) RD-/+ : Il s'agit des sorties différentielles du récepteur. Il s'agit de lignes différentielles 100 Ω à couplage CA interne, qui doivent être terminées par une tension différentielle de 100 Ω au niveau du SERDES utilisateur.

5) TD-/+ : Il s'agit des entrées différentielles de l'émetteur. Il s'agit de lignes différentielles à couplage CA interne avec terminaison différentielle de 100 Ω à l'intérieur du module.

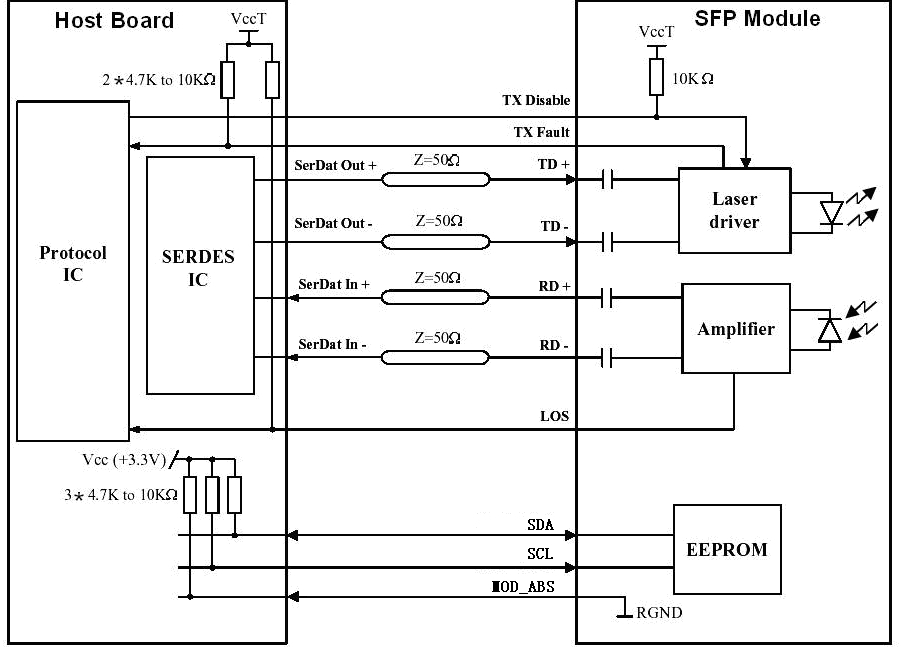

R Circuit d'interface recommandé

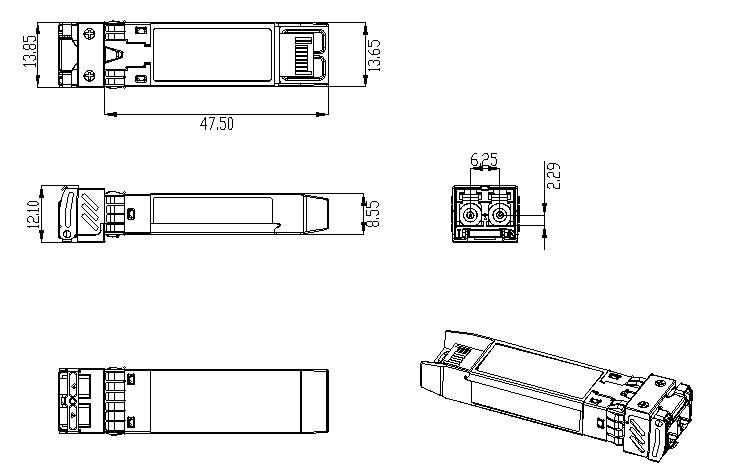

Dimensions mécaniques

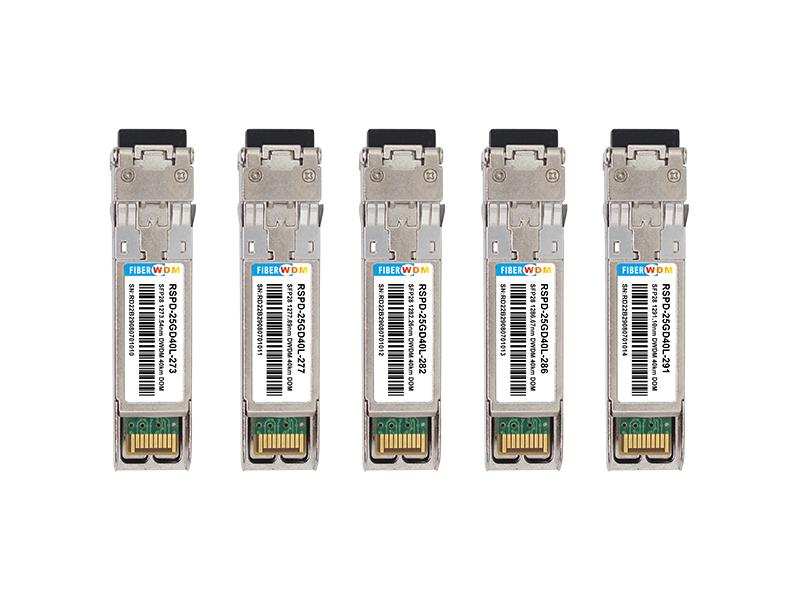

Informations de commande

Numéro de pièce

Description du produit

RSPD-25GD40L-273

SFP28 1273,54 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-277

SFP28 1277,89 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-282

SFP28 1282,26 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-286

SFP28 1286,67 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-291

SFP28 1291,10 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-295

SFP28 1295,56 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-300

SFP28 1300,05 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-304

SFP28 1304,58 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM

RSPD-25GDL40-309

SFP28 1309,14 nm LAN-WDM, 25,78 Gbit/s, LC, 40 km, 0 °C à +70 °C, avec DDM
