/Module de commutation optique mécanique 2 canaux 2X2F

Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module
Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module

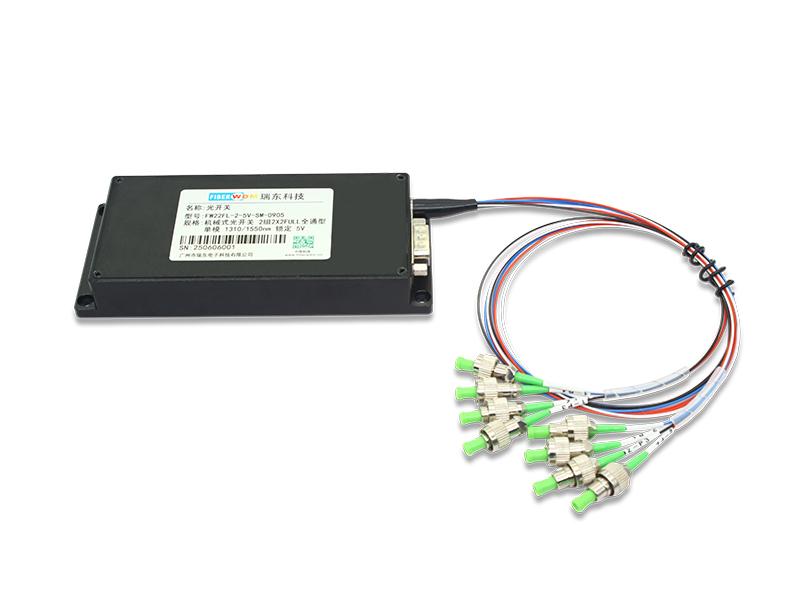

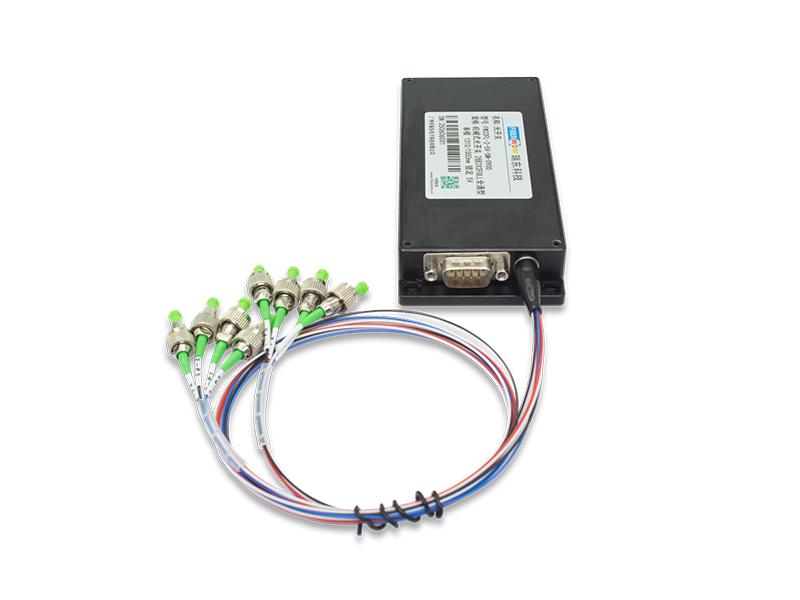

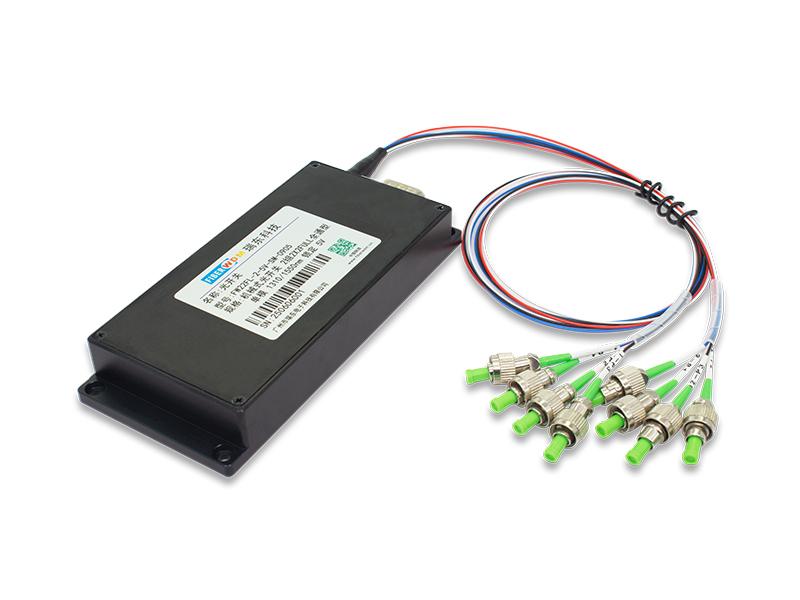

Module de commutation optique mécanique 2 canaux 2X2F

Caractéristiques du produit

  • Faible perte d'insertion, large gamme de longueurs d'onde
  • Faible diaphonie entre canaux, grande stabilité et grande fiabilité
  • Maintient le chemin optique lorsque l'alimentation est coupée
  • Conception de circuit interne avec détection de défauts autodiagnostique
  • Méthode de contrôle simple, taille compacte, facile à intégrer dans les systèmes
Se renseigner Télécharger
  • Les détails du produit

FW22FL-2-5V-SM-0905-L/NL

Module de communication RS485 2 x 2, mode unique 1 310/1 550 nm, verrouillage/non verrouillage, 5 V, fibre 0,9 mm 0,5 m, 135 × 60 × 20 mm

Le FW22FL-2-SM-0905 est un dispositif de commutation, de conversion et de routage de chemin optique. Il comprend deux canaux de commutateurs optiques 2x2, capables d'effectuer une commutation directe et croisée de chemins optiques pour les deux groupes. Dans les systèmes de transmission par fibre optique, les commutateurs optiques sont utilisés pour la surveillance multicanal, les réseaux locaux, les sources lumineuses multiples, les détecteurs et les conversions de protection Ethernet. Les commutateurs optiques sont principalement utilisés pour : la surveillance optique multicanal dans les systèmes de transmission optique, la commutation automatique entre plusieurs sources lumineuses/détecteurs dans les réseaux locaux et la surveillance multipoint dynamique dans les systèmes de détection optique ; les tests de fibres optiques dans les systèmes de test optique pour fibres optiques, composants optiques, réseaux et câbles optiques d'ingénierie de terrain ; et le réglage et l'alignement des composants optiques.

Paramètres du produit

Paramètres

Caractéristiques

Unité

Longueur d'onde de fonctionnement

1260~1620 nm

nm

Perte d'insertion

≤1,0

dB

Perte dépendante de la longueur d'onde

≤0,25

dB

Perte dépendante de la polarisation

≤0,05

dB

Perte dépendante de la température

≤0,25

dB

Perte de retour

≥50

dB

Diaphonie

≥55

dB

Heure de commutation

≤15

MS

Capacité de répétition

≤±0,02

dB

Durabilité

≥10 7

fois

Tension de fonctionnement

5 V, 200 mA

V

Type de commutateur

Non verrouillable/verrouillable

/

Température de fonctionnement

－20~＋70

°C

Température de stockage

－40~＋85

°C

Puissance optique

≤500

mw

Dimension

135L × 60l × 20H

mm

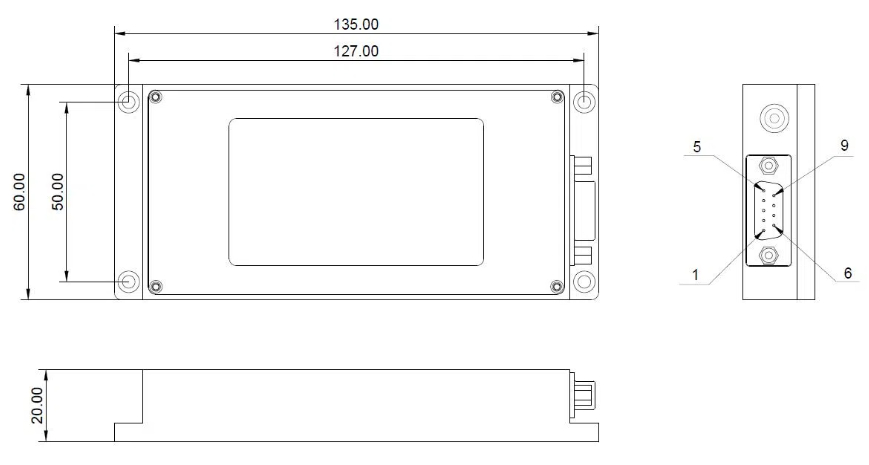

Dimension

2X2F Mechanical optical switch Module

Définitions des broches

connecteur DB9 mâle

ÉPINGLE

Taper

Nom

Fonction

2

Saisir

A+

485 communication A+

3

Saisir

B-

485 communication B-

8

Pouvoir

GND

Masse de l'alimentation électrique

9

Pouvoir

VCC

Borne positive de l'alimentation

1,4,5,6,7

Caroline du Nord

Caroline du Nord /

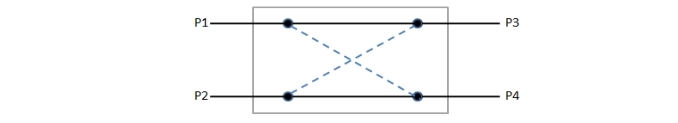

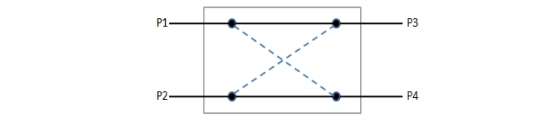

Diagramme du chemin optique

Low Insertion Loss Optical Switch

Low Insertion Loss Optical Switch

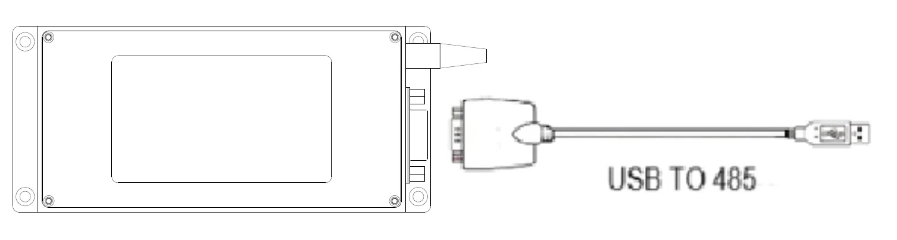

Schéma de contrôle

High-Reliability Optical Switch Module

Ensemble de commandes de contrôle RS-485

  • « _ » représente un trait de soulignement
  • Toutes les lettres du protocole de communication sont en majuscules.
  • Ce module ne peut exécuter qu'une seule commande à la fois. En général, vous devez attendre que le programme renvoie une valeur correspondante avant de saisir la commande suivante.
  • l [fin si] En pratique, utilisez le symbole inférieur à « < » comme marqueur de début et le symbole supérieur à « > » comme marqueur de fin.

Nom

Instruction

Description

Configurer le canal du commutateur optique

Commande :

La commande définit la sélection du canal du commutateur optique. XX définit le premier commutateur optique et YY définit le second. Lorsque XX est égal à 01, la commutation s'effectue sur P1 connecté à P3 et P2 connecté à P4. Lorsque XX est égal à 02, la commutation s'effectue sur P1 connecté à P4 et P2 connecté à P3. Un réglage réussi renvoie la réponse 1. Si XX dépasse le nombre de canaux du commutateur optique, la réponse 2 est renvoyée. La réponse 3 indique une défaillance ou une erreur de commutation du commutateur optique.

réponse1 :

réponse2 :

réponse 3 :

Vérifier le canal actuel du commutateur optique

Commande :

La commande indique l'interrogation du canal actuel du commutateur optique. Une requête réussie renvoie la commande de réponse, où XX et YY représentent le canal actuel.

01 : P1 est connecté à P3, P2 est connecté à P4

02 : P1 est connecté à P4, P2 est connecté à P3

réponse :

Demander des informations sur le commutateur optique

Commande :

La commande indique la requête d'informations sur le commutateur optique et la réponse indique le résultat.：

Modèle de module : OSW-2-2X2F-SM

longueur d'onde de fonctionnement : 1260~1650 nm

Types de fibres optiques : 9/125 um

Tube de protection pour fibre optique : 0,9 mm

Longueur du câble à fibre optique : 1 m

Interface de contrôle : RS-485

Connecteur : FC/APC

réponse :

Remarque : Le débit en bauds du port série du module est de 9 600, les bits de données sont de 8, les bits d'arrêt sont de 1 et aucune parité n'est utilisée. Si une commande incorrecte est envoyée, le commutateur optique répond par .

Informations sur la commande

Numéro de pièce

Spécification

FW22FL-2-5V-SM-0905-L

Module de commutation optique mécanique 2 canaux 2X2

Module monomode 2x2 à passage intégral 1310/1550 nm, verrouillage, 5 V, fibre 0,9 mm 0,5 m, interface de communication RS485, 135 × 60 × 20 mm

FW22FL-2-5V-SM-0905-NL

Module de commutation optique mécanique 2 canaux 2X2

Module de communication RS485 2x2 monomode à passage intégral 1310/1550 nm, sans verrouillage, 5 V, fibre 0,9 mm 0,5 m, 135 × 60 × 20 mm
